Трансформаторы тока ТВ-35
| Номер в ГРСИ РФ: | 69460-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
Трансформаторы тока ТВ-35 (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 35 кВ, частоты 50 Гц или 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69460-17 |
| Действует | по 23.11.2027 |
| Наименование | Трансформаторы тока |
| Модель | ТВ-35 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6b7f6e7d-0fc0-fe36-b15d-51d4b63a9f78 |
Производитель / Заявитель
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
15 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 452 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
69460-17: Описание типа
2022-69460-17.pdf
|
Скачать | 434.2 КБ | |
|
69460-17: Методика поверки
2022-mp69460-17.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТВ-35 (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 35 кВ, частоты 50 Гц или 60 Гц.
Описание
Принцип действия трансформаторов тока ТВ-35 основан на явлении электромагнитной индукции. Трансформаторы тока ТВ-35 встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформатора тока заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов тока служит токопровод ввода выключателя, изолированный на номинальное напряжение 35 кВ относительно трансформатора тока.
Трансформаторы тока устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.
Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или
наклеиванием этикетки.

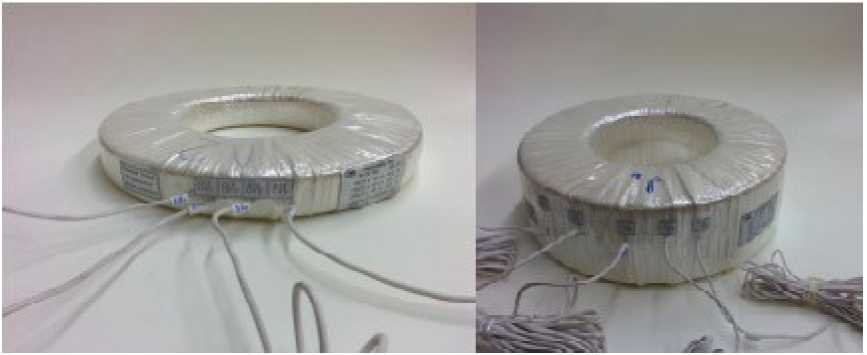

Общий вид трансформатора тока ТВ-35 представлен на рисунке 1.
Рисунок 1 - Общий вид транформатора тока ТВ-35
Пломбирование трансформаторов тока ТВ-35 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
______Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение | |
|
для защиты |
для измерений | |
|
Номинальное напряжение, кВ |
35 | |
|
Номинальный первичный ток, А |
от 50 до 20001) | |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2015 | |
|
Номинальный вторичный ток, А |
1; 5 | |
|
Номинальный класс точности |
5Р;10Р |
0,2S; 0,5S; 0,2; 0,5 |
|
Номинальная вторичная нагрузка с cosф2=0,8, В-А |
от 5 до 60 | |
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 5 до 40 |
- |
|
Коэффициент безопасности приборов вторичной обмотки для измерений |
- |
от 5 до 20 |
|
Ток термической стойкости, кА |
от 3 до 50 | |
|
Время протекания тока термической стойкости, с |
1 или 3 | |
|
1) В этом диапазоне значения номинального тока каждой обмотки согласно ГОСТ 7746-2015 (таблица 5 п.3) получаются за счет использования всей вторичной обмотки и ее ответвлений. Для ответвления обмотки классы точности указывают через дефис. Конкретные сочетания значений вторичной нагрузки, коэффициента безопасности и класса точности вторичных обмоток для измерений, а также сочетания значений вторичной нагрузки, предельной кратности и класса точности вторичных обмоток для защиты должны быть указаны в заказе и согласованы с разработчиком | ||
Таблица 2 - Технические характеристики
|
Наименование параметра |
Значение |
|
Габаритные размеры, мм: | |
|
- внутренний диаметр, не менее |
140 |
|
- наружный диаметр, не более |
650 |
|
- высота, не более |
300 |
|
Масса, кг, не более |
100 |
|
Срок службы до списания, лет, не менее |
30 |
|
Средняя наработка до отказа, ч |
4,0-105 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ2 |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВ-35 |
1 шт. |
|
Паспорт |
ДУБК.671235.011ПС |
1 экз. |
|
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
0ЭА.140.006 |
1 экз. |
Сведения о методах измерений
Методика (метод) измерений приведены в пункте 8 руководства по эксплуатации «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Руководство по эксплуатации. 0ЭА.140.006».
Нормативные документы
ГОСТ Р 8.859-2013 «ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
ТУ 3414-013-04682485-2000 «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Технические условия».
