Мутномеры TL23
| Номер в ГРСИ РФ: | 69467-17 |
|---|---|
| Категория: | Мутномеры |
| Производитель / заявитель: | Фирма "Hach Company", США |
Мутномеры TL23 (далее - мутномеры) предназначены для измерения мутности питьевой воды, природных и сточных вод, эмульсий, коллоидных растворов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69467-17 |
| Действует | по 24.11.2027 |
| Наименование | Мутномеры |
| Модель | TL23 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b4228026-579d-1813-54c0-aa2dfd5957c9 |
Производитель / Заявитель
Фирма "Hach Company", США; производственная площадка: "Hach Company", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 546 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
69467-17: Описание типа
2017-69467-17.pdf
|
Скачать | 83.5 КБ | |
|
69467-17: Методика поверки
2017-mp69467-17.pdf
|
Скачать | 544.2 КБ |
Описание типа
Назначение
Мутномеры TL23 (далее - мутномеры) предназначены для измерения мутности питьевой воды, природных и сточных вод, эмульсий, коллоидных растворов.
Описание
Принцип действия мутномеров основан на свойствах частиц рассеиваться и поглощаться поверхностью взвешенных частиц в жидкости.
Конструктивно мутномер представляет собой прибор, состоящий из источника света (лампы накаливания с вольфрамовой нитью или ИК-светодиода), кюветного отсека, одного или нескольких детекторов рассеянного света и детектора проходящего света. Микропроцессор производит расчет значения мутности по уровням сигналов от детекторов.
Мутномеры выпускаются 4-х моделей: TL2300, TL2310, TL2350, TL2360, которые отличаются источником света и диапазонами измерений и показаний. Модели TL2300 и TL2350 оборудованы галоген-вольфрамовой лампой накаливания, а модели TL2310 и 2360 оборудованы светодиодом 860 нм. Модель TL2300 имеет детектор проходящего света и нефелометрический детектор бокового рассеяния. Модель TL2310 имеет только нефелометрический детектор бокового рассеяния. Модели TL2350 и TL2360 имеют детекторы проходящего света и нефелометрические детекторы переднего, бокового и обратного рассеяния.

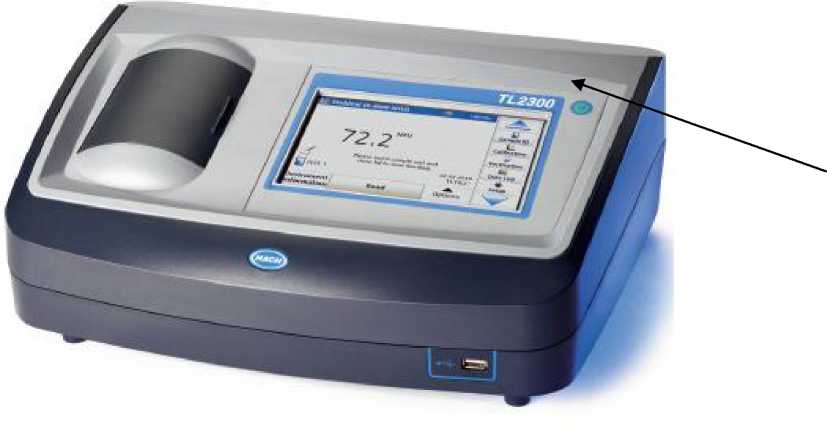

Общий вид мутномера представлен на рисунке 1. Место нанесения знака поверки указано стрелкой.
Пломбировка мутномеров не предусмотрена.
Рисунок 1 - Общий вид мутномера
Программное обеспечение
Мутномеры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. Обновление ПО в процессе эксплуатации не предусмотрено. Метрологически значимая часть ПО заложена на измерительной плате, которая защищена от доступа и изменения. Обновление ПО измерительной платы в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО измерительной платы |
5.6.4 |
|
Номер версии ПО интерфейса, не ниже |
1.6.2 |
|
Цифровой идентификатор ПО |
- |
Конструкция мутномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик для модели | |||
|
TL2300 |
TL2310 |
TL2350 |
TL 2360 | |
|
Диапазон измерений мутности, ЕМФ |
от 0,1 до 4000 |
от 0,1 до 1000 |
от 0,1 до 4000 |
от 0,1 до 4000 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 6 | |||
|
Предел допускаемого СКО случайной составляющей относительной погрешности измерений мутности, % |
2 | |||
|
Диапазон показаний мутности, ЕМФ |
- |
- |
от 0,001 до 10000 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик для модели | |||
|
TL2300 |
TL2310 |
TL2350 |
TL 2360 | |
|
Электропитание: - напряжение постоянного тока, В |
12 | |||
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
153 395 305 | |||
|
Масса, кг, не более |
3,0 | |||
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, % |
от 0 до 40 от 5 до 95 | |||
Знак утверждения типа
наносится на лицевую панель корпуса мутномера методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность
|
Наименование |
Количество, шт. |
|
Мутномер |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 27-241-2017 |
1 |
Поверка
осуществляется по документу МП 27-241-2017 «ГСИ. Мутномеры TL23. Методика поверки», утвержденному ФГУП «УНИИМ» «04» мая 2017 г.
Основное средство поверки:
- стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале 4000 ЕМФ, относительная погрешность аттестованного значения ± 1,0 %).
Допускается применение других средств поверки, обеспечивающих требуемую точность и диапазон измерений.
Знак поверки в виде наклейки наносится на лицевую панель корпуса мутномера.
Сведения о методах измерений
приведены в руководстве по эксплуатации
Нормативные документы
Техническая документация изготовителя «Hach Company», США.
