Весы неавтоматического действия DX
| Номер в ГРСИ РФ: | 69497-17 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "A&D Scales Co., Ltd.", Корея |
Весы неавтоматического действия DX (далее - весы), предназначены для измерений
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69497-17 |
| Действует | по 24.11.2027 |
| Наименование | Весы неавтоматического действия |
| Модель | DX |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 86388b5d-d527-0d1a-5ef3-da2f8ed7ca99 |
Производитель / Заявитель
A&D Company, Limited, Япония; Производственная площадка: A&D SCALES Cо., LTD, Республика Корея
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2844
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2824 (99%) |
| Неуспешных поверок (СИ непригодно) | 20 (1 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
69497-17: Описание типа
2022-69497-17.pdf
|
Скачать | 241.8 КБ | |
|
69497-17: Методика поверки
2021-mp69497-17.pdf
|
Скачать | 66.7 КБ |
Описание типа
Назначение
Весы неавтоматического действия DX (далее - весы), предназначены для измерений массы.
Описание
Весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством.
Принцип действия весов основан на использовании электромагнитной компенсации. Сила тяжести объекта измерений вызывает смещение чувствительного элемента из положения, соответствующего нулевой нагрузке. Это смещение компенсируется с помощью электромагнитной силы, возвращающей чувствительный элемент в положение, соответствующее нулевой нагрузке. Электрический сигнал, соответствующий этой электромагнитной силе и пропорциональный массе объекта измерений подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Весы выпускаются в 14 модификациях: DX-120, DX-120WP, DX-200, DX-200WP, DX-300, DX-300WP, DX-500, DX-1200, DX-1200WP, DX-2000, DX-2000WP, DX-3000, DX-3000WP, DX-5000. Индекс «WP» в обозначении модификации, означает, что весы имеют повышенную степень защиты корпуса от влаги и пыли.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки на нуль и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- вспомогательное показывающее устройство (Т.2.5);
- взвешивание в различных единицах измерения массы (2.1);
- запоминающее устройство (4.4.6);
- полуавтоматическое устройство юстировки чувствительности (4.2.5);
- различные режимы работы (4.20): счетный режим; вычисление процентных соотношений; режим сравнения; суммирование, статистическая обработка.
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Нанесение знака поверки на весы не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр весов, наносится на табличку в виде цифрового обозначения, состоящего из арабских цифр.
Общий вид весов показан на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид весов неавтоматического действия DX

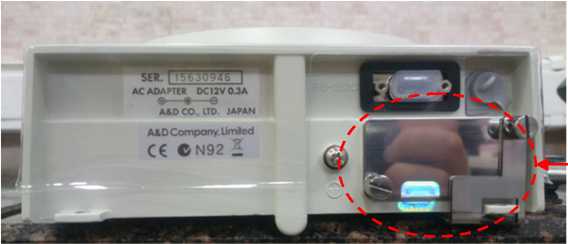

Место пломбировки с помощью разрушаемой наклейки и/или проволочной пломбы
Рисунок 2 - Схема пломбировки весов от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается пломбировкой с помощью разрушаемой наклейки и/или проволочной пломбы на задней части корпуса весов (как показано на рисунке 2). Пломбировка ограничивает доступ к переключателю, без изменения положения которого невозможна регулировка весов. Изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже Р-4.ХХХ 1)1 |
|
Цифровой идентификатор ПО |
- |
|
1) Примечание - обозначение «ХХХ» не относится к метрологически значимому ПО. | |
Технические характеристики
Таблица 2 — Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |||
|
DX-120, DX-120WP |
DX-200, DX-200WP |
DX-300, DX-300WP |
DX-500 | |
|
Максимальная нагрузка (Мах), г |
122 |
220 |
320 |
520 |
|
Поверочный интервал (e), г |
0,01 |
0,01 |
0,01 |
0,01 |
|
Действительная цена деления шкалы (d), г |
0,001 |
0,001 |
0,001 |
0,001 |
|
Число поверочных интервалов (n) |
12200 |
22000 |
32000 |
52000 |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
Таблица 3 — Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |||
|
DX-1200, DX-1200WP |
DX-2000, DX-2000WP |
DX-3000, DX-3000WP |
DX-5000 | |
|
Максимальная нагрузка (Мах), г |
1220 |
2200 |
3200 |
5200 |
|
Поверочный интервал (e), г |
0,1 |
0,1 |
0,1 |
0,1 |
|
Действительная цена деления шкалы (d), г |
0,01 |
0,01 |
0,01 |
0,01 |
|
Число поверочных интервалов (n) |
12200 |
22000 |
32000 |
52000 |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
Таблица 4 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры, оС |
от +10 до +30 |
|
Напряжение электропитания от источника постоянного тока, В |
12 |
|
Габаритные размеры, мм, не более - высота |
180 |
|
- ширина |
193 |
|
- длина |
294 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы |
_ |
1 шт. |
|
Адаптер сетевого питания |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Взвешивание» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2818 Об утверждении государственной поверочной схемы для средств измерений массы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация A&D Company, Limited, Япония
