Машины универсальные испытательные электромеханические MTS Exceed
| Номер в ГРСИ РФ: | 69529-17 |
|---|---|
| Производитель / заявитель: | Фирма "MTS Systems Corporation", США |
Машины универсальные испытательные электромеханические MTS Exceed (далее -машины) предназначены для измерения силы и перемещений при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69529-17 |
| Наименование | Машины универсальные испытательные электромеханические |
| Модель | MTS Exceed |
| Срок свидетельства (Или заводской номер) | 04.12.2022 |
Производитель / Заявитель
Фирма "MTS Systems (China) Co., Ltd.", Китай
Поверка
| Зарегистрировано поверок | 35 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 33 (94%) |
| Неуспешных поверок (СИ непригодно) | 2 (6%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 69529-17: Описание типа СИ | Скачать | 108 КБ | |
| 69529-17: Методика поверки МП 207.2-013-2017 | Скачать | 4.9 MБ |
Описание типа
Назначение
Машины универсальные испытательные электромеханические MTS Exceed (далее -машины) предназначены для измерения силы и перемещений при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Описание
Принцип действия машин заключается в измерении величины силы, приложенной к испытуемому образцу, и величины перемещения траверсы.
Машины конструктивно состоят из силовой рамы, силового привода, подвижной и неподвижной траверсы, датчиков силы, датчика перемещения, устройств закрепления образцов, электронного блока управления, ручного пульта управления.
Силовая рама состоит из основания, одной или двух направляющих колонн, подвижной и неподвижной траверсы.
Силовой привод состоит из электродвигателя, установленного в основании рамы и шариковинтовых пар, установленных в направляющих колоннах и связанных с подвижной траверсой.
Испытываемый образец устанавливается при помощи устройств закрепления между подвижной траверсой и основанием или между подвижной и неподвижной траверсой. Электродвигатель силового привода через шариковинтовые пары перемещает подвижную траверсу, обеспечивая приложение силы к образцу. Сила, прикладываемая к образцу, измеряется датчиком силы, установленного в подвижной или неподвижной траверсе. Датчик перемещения измеряет линейное перемещение подвижной траверсы. Электронный блок управления осуществляет первичную обработку сигналов от датчиков силы, перемещения и ручного пульта управления, передачу информации на компьютер и формирует сигналы управления работой машины.
Машины имеют порты для подключения дополнительных средств измерений (датчиков силы и деформации), а также возможность установки дополнительного оборудования для испытаний образцов в различных средах и температурных условиях (термо-, крио-и барокамер). При этом если на машине используются несколько датчиков силы, то эксплуатация (в т.ч. поверка) машин осуществляется поочередно с каждым датчиком силы, как если бы это были несколько машин в отдельности.
Машины универсальные испытательные MTS Exceed выпускаются в 15 модификациях: стандартной высоты (E42.503, E43.104, E43.504, E44.104, E44.304, E45.105, E45.305, E45.605) и увеличенной высоты (кроме Е45.605), дополненные в обозначении индексом «Е» (например, Е44.304Е). Модификации машин отличаются диапазонами измерения силы и перемещения, размерами и количеством рабочих зон, массой и габаритными размерами. Модификация E42.503 имеют одну направляющую колонну.

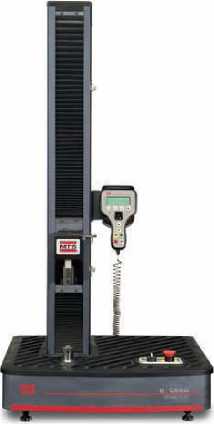

а)

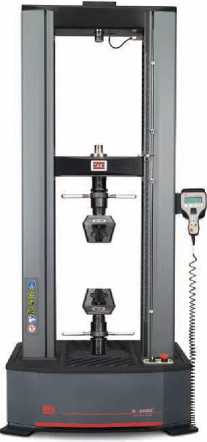

б)
Рисунок 1 - Общий вид машин универсальных испытательных электромеханических MTS Exceed а) с одной направляющей колонной, б) с двумя направляющими колоннами
Пломбирование машин универсальных испытательных электромеханических MTS Exceed не предусмотрено.
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение устанавливается на компьютер с установочного диска. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
TW Elite |
TW Essential |
TW Express |
|
Номер версии ПО |
3.0.1(не ниже) | ||
|
Цифровой идентификатор ПО |
- | ||
|
Другие идентификационные данные (Название ПО) |
MTS TestSuite | ||
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Технические характеристики
аблица 2 - Основные технические и метрологические характеристики
|
Модификация |
Диапазоны измерений силы, кН |
Диапазон измерений перемещения, мм |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более |
|
E42.503 |
от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0,5 от 0,002 до 0,2 от 0,001 до 0,1 от 0,0005 до 0,05 от 0,0002 до 0,02 от 0,0001 до 0,01 от 0,00005 до 0,005 |
от 0 до 700 |
1300 |
642 |
582 |
120 |
|
E42.503E |
от 0 до 1000 |
1600 |
642 |
582 |
130 | |
|
E43.104 |
от 0,1 до 10 от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0,5 от 0,002 до 0,2 от 0,001 до 0,1 от 0,0005 до 0,05 от 0,0002 до 0,02 от 0,0001 до 0,01 от 0,00005 до 0,005 |
от 0 до 1000 |
1617 |
681 |
588 |
120 |
|
E43.104E |
от 0 до 1300 |
1917 |
681 |
588 |
130 | |
|
E43.504 |
от 0,2 до 20 от 0,3 до 30 от 0,5 до 50 |
от 0 до 1000 |
1770 |
820 |
775 |
325 |
|
E43.504E |
от 0 до 1300 |
2070 |
820 |
775 |
345 | |
|
E44.104 |
от 0,1 до 10 от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0.5 от 0,0025 до 0,25 от 0,001 до 0,1 |
от 0 до 1150 |
1862 |
845 |
716 |
435 |
|
E44.104E |
от 0 до 1450 |
2162 |
845 |
716 |
450 | |
|
E44.304 |
от 0,3 до 30 от 0,2 до 20 от 0,1 до 10 от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0.5 от 0,0025 до 0,25 от 0,001 до 0,1 |
от 0 до 1150 |
1862 |
845 |
716 |
435 |
|
E44.304E |
от 0 до 1450 |
2162 |
845 |
716 |
450 |
Продолжение таблицы 2
|
Модификация |
Диапазоны измерений силы, кН |
Диапазон измерений перемещения, мм |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более |
|
E45.105 |
от 1,0 до 100 от 0,5 до 50 |
от 0 до 1050 |
2133 |
1230 |
870 |
1400 |
|
E45.105E |
от 0 до 1350 |
2433 |
1230 |
870 |
1450 | |
|
E45.305 |
от 3,0 до 300 от 2,0 до 200 |
от 0 до 1100 |
2360 |
1215 |
960 |
1700 |
|
Е45.305Е |
от 0 до 1400 |
2660 |
1215 |
960 |
1750 | |
|
E45.605 |
от 6,0 до600 от 3,0 до 300 от 2,0 до 200 |
от 0 до1300 |
2820 |
1660 |
1272 |
3500 |
Пределы допускаемой относительной погрешности измерения силы, %
Пределы допускаемой абсолютной погрешности измерения
перемещений в диапазоне от 0 мм до 5 мм включительно, мм
Пределы допускаемой относительной погрешности измерения
перемещений в диапазоне свыше 5 мм, %
Условия эксплуатации
- температура, °С от плюс 15 до плюс 35
- относительная влажность, % от 5 до 85
Знак утверждения типа
наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество, шт |
|
Машина в сборе |
1 |
|
Комплект кабелей электрических (комплект) |
1 |
|
Программное обеспечение (комплект) |
1 |
|
Персональный компьютер (по требованию заказчика) |
1 |
|
Руководство по эксплуатации «Машины универсальные испытательные MTS Exceed. Руководство по эксплуатации» |
1 |
|
Методика поверки МП ТИнТ 197-2016 «Машины универсальные испытательные электромеханические MTS Exceed. Методика поверки» |
1 |
|
Дополнительные датчики силы |
количество по требованию заказчика |
|
Вспомогательные принадлежности (комплект, по требованию заказчика) |
1 |
Поверка
осуществляется по документу МП ТИнТ 197-2016 «Машины универсальные испытательные электромеханические MTS Exceed. Методика поверки», утверждённому ООО «ТестИнТех» 01.07.2016 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,12 %;
- рабочие эталоны единицы массы 4-го разряда (гири) по ГОСТ 8.021-2015;
- система лазерная измерительная XL-80 (рег. №35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы»;
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»;
ГОСТ Р 8.763-2011. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’6 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы MTS Systems (China) Co., Ltd., КНР.
