Профилемеры метеорологические температурные МТР-5
| Номер в ГРСИ РФ: | 69577-17 |
|---|---|
| Производитель / заявитель: | ООО "ПВК АТТЕХ", г.Долгопрудный |
Профилемеры метеорологические температурные МТР-5 предназначены для дистанционного измерений термодинамической температуры атмосферы в зависимости от высоты (профиля термодинамической температуры атмосферы).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69577-17 |
| Действует | по 04.12.2027 |
| Наименование | Профилемеры метеорологические температурные |
| Модель | МТР-5 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8c7b1ff1-e484-f232-c6d4-6442384cf4d1 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-производственная организация «Атмосферные технологии» (ООО «НПО «АТТЕХ»), Московская область, г. Долгопрудный
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 81 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
69577-17: Описание типа
2022-69577-17.pdf
|
Скачать | 286.2 КБ | |
|
69577-17: Методика поверки
2017-mp69577-17.pdf
|
Скачать | 805.7 КБ |
Описание типа
Назначение
Профилемеры метеорологические температурные МТР-5 предназначены для дистанционного измерения термодинамической температуры атмосферы в зависимости от высоты (профиля термодинамической температуры атмосферы).
Описание
Принцип действия профилемера метеорологического температурного МТР-5 (далее -профилемер МТР-5) основан на преобразовании теплового излучения атмосферы в пропорциональное значение напряжения постоянного тока.
Профилемер МТР-5 выполняет термическое зондирование пограничного слоя атмосферы. Термическое зондирование пограничного слоя осуществляется приемом собственного теплового радиоизлучения атмосферы на различных зенитных углах в максимуме полосы поглощения кислорода на частоте 56,6 ГГц.
Профилемер МТР-5 состоит из измерительного блока, датчика внешней температуры с метеозащитой, блока питания и основания для установки прибора (установочной платформы).
В состав измерительного блока входят: микроволновый приемник теплового излучения атмосферы, антенная система, метеозащита с радиопрозрачным окном.
В состав антенной системы входит рупорная антенна, сканирующее устройство с шаговым двигателем, зеркало-рефлектор, оптоэлектрические датчики положения рефлектора.
Прием теплового излучения атмосферы с разных зенитных направлений в диапазоне от 0 до 90о проводится путем механического вращения зеркала-рефлектора, установленного на одной геометрической оси с неподвижной рупорной антенной.
Излучение атмосферы, интенсивность которого пропорциональна радиояркостной температуре, для каждого зенитного направления последовательно подается на вход приемника, где преобразуется в пропорциональное значение напряжения постоянного тока.
Усиленные и продетектированные сигналы подаются на вход платы микропроцессора, связанной с персональным компьютером (далее - ПК).
Измеренные сигналы с помощью устанавливаемого с CD-ROM, входящего в комплект поставки, программного обеспечения (далее - ПО) преобразуются в профиль термодинамической температуры атмосферы.
Минимальные системные требования к ПК:
- операционная система Windows’9x, Windows 2000;
- процессор Pentium 1 ГГц и выше;
- наличие свободного места на жестком диске более 3 ГБ.

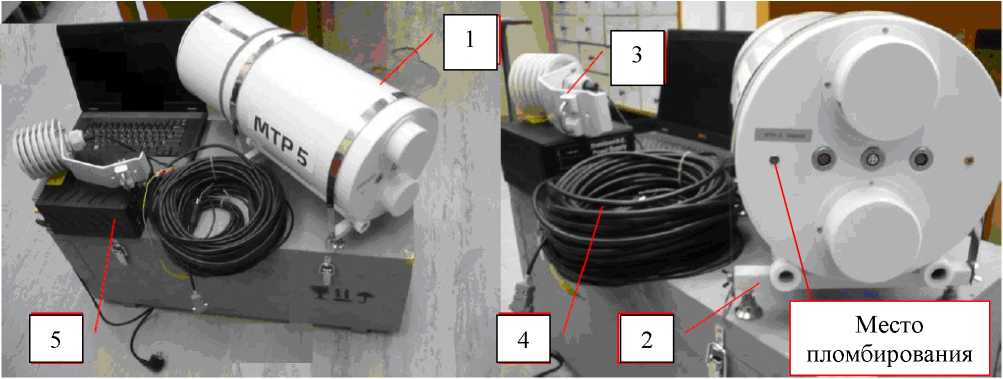

Внешний вид профилемера МТР-5 представлен на рисунке 1.
Элементы профилемера МТР-5, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклеек) и лакокрасочного покрытия.
Место пломбирования профилемера МТР-5 от несанкционированного доступа представлено на рисунке 1.
1 - блок измерительный
2 - установочная платформа (основание)
3 - датчик внешней температуры с метеозащитой
4 - комплект соединительных кабелей
5 - блок питания
Рисунок 1 - Общий вид профилемера МТР-5
Заводской номер наноситься на шильдик задней стенки измерительного блока, типографским способом.
Программное обеспечение
ПО устанавливается на ПК, функционирует в операционной системе семейства Windows, которая доступна пользователю.
ПО выполняет функции:
- обеспечения алгоритма измерений и калибровочных процедур;
- сохранения результатов измерений;
- контроль показаний датчиков измерительной системы и обеспечение технологии самотестирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Таблица 1 - Идентификационные данные (признаки) ПО профилемера МТР-5
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МТР5РЕ.ехе |
|
Номер версии (идентификационный номер) ПО |
14.4.20120406 |
|
Цифровой идентификатор ПО |
1 062 912 (размер файла в байтах) |
Технические характеристики
Таблица 2 - Метрологические характеристики профилемеров МТР-5
|
Наименование характеристики |
Значение |
|
Доверительные границы (при доверительной вероятности Р = 0,95) абсолютной погрешности измерений термодинамической температуры приземного слоя атмосферы внешним датчиком температуры профилемера МТР-5, °С |
±0,35 |
|
Нелинейность градуировочной характеристики микроволнового приемника теплового излучения атмосферы, % |
±5 |
|
Чуствительность микроволнового приемника теплового излучения атмосферы при постоянной времени т=1, К |
0,1 |
|
Относительная нестабильность коэффициента передачи микроволнового приемника теплового излучения атмосферы в рабочих условиях эксплуатации за 18 часов, % |
±0,5 |
|
Центральная частота микроволнового приемника теплового излучения атмосферы, ГГц |
56,6±0,1 |
|
Ширина амплитудно-частотной характеристики микроволнового приемника теплового излучения атмосферы по уровню минус 10 дБ, ГГц |
0,6 |
|
Ширина диаграммы направленности антенной системы по уровню минус 3 дБ, не более |
3° |
|
Диапазон измерений радиояркостной температуры, К |
от 224 до 324 |
|
Доверительные границы абсолютной погрешности измерений радиояркостной температуры атмосферы (при доверительной вероятности Р = 0,95), К |
±1,2 |
|
Диапазон измерений термодинамической температуры атмосферы, °С |
от - 50 до + 50 |
|
Доверительные границы абсолютной погрешности измерений термодинамической температуры атмосферы (при доверительной вероятности Р = 0,95), °С |
±2,5 |
|
Диапазон высот измерений профиля термодинамической температуры атмосферы от уровня установки, м |
от 0 до 1000 |
|
Пределы допускаемой относительной погрешности определения высоты измеряемых слоев атмосферы, % |
±25 |
|
Дискретность представления профиля термодинамической температуры атмосферы, м, не более: - в диапазоне высот от 0 до 100 м - в диапазоне высот св. 100 до 1000 м |
25 50 |
|
Длительность однократного цикла измерений профиля термодинамической температуры атмосферы, мин, не более |
5 |
|
Стабильность поддержания температуры системы терморегулирования, °С |
40+2 |
Таблица 3 - Основные технические характеристики профилемеров МТР-5
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима после включения питания, мин, не более |
60 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
230 ± 23 50 ± 1 |
|
Масса измерительного блока, кг, более |
25 |
|
Габаритные размеры измерительного блока, мм, не более: - длина - диаметр |
810 390 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность воздуха при температуре +25 °С, %, не более |
от -50 до +50 от 84,0 до 106,7 (от 630 до 800) 95 |
Знак утверждения типа
наносится на заднюю панель измерительного блока методом термопечати и на титульный лист документа «Профилемер метеорологический температурный МТР-5. Руководство по эксплуатации АТМР 416311.001 РЭ» типографским способом.
Комплектность
Таблица 4 - Комплектность профилемеров МТР-5
|
Наименование |
Обозначение |
Количество |
|
Профилемер метеорологический | ||
|
температурный МТР-5 в составе: |
- |
1 шт. |
|
- блок измерительный |
АТМР 416311.001.001 |
1 шт. |
|
- датчик внешней температуры с метеозащитой |
АТМР 416311.001.002 |
1 шт. |
|
- блок питания |
АТМР 416311.001.003 |
1 шт. |
|
- основание |
АТМР 416311.001.004 |
1 шт. |
|
- кабели соединительные |
АТМР 416311.001.005 |
3 шт. |
|
Программное обеспечение на CD-ROM |
МТР5РЕ.ехе |
1 шт. |
|
Руководство по эксплуатации |
АТМР 416311.001 РЭ |
1 экз. |
|
Паспорт |
АТМР 416311.001 ПС |
1 экз. |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
«Профилемер метеорологический температурный МТР-5. Руководство по эксплуатации АТМР 416311.001 РЭ», раздел 4 «Использование профилемера»
Нормативные документы
МИ 2605-2000 ГСИ. Государственная поверочная схема для средств измерений плотности энергетической яркости и яркостной температуры в микроволновой области спектра (18,1 - 118,3) ГГц
Профилемер метеорологический температурный МТР-5. Технические условия
ТУ 4311-001-66124844-11
