Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые Ц42, Э42
| Номер в ГРСИ РФ: | 69582-17 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | ОАО "Электроприбор", г.Чебоксары |
Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые Ц42, Э42 моделей Ц42300, Ц42302, Ц42702, Ц42703, Ц42704, Э42700, Э42700.8, Э42701, Э42701.8,
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69582-17 |
| Действует | по 04.12.2027 |
| Наименование | Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые |
| Модель | Ц42, Э42 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 759b72fe-3597-c6ba-0cbd-52d2a28eaf70 |
Производитель / Заявитель
Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор"), г. Чебоксары
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
299209
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 298941 (100%) |
| Неуспешных поверок (СИ непригодно) | 268 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
69582-17: Описание типа
2024-69582-17.pdf
|
Скачать | 453.2 КБ | |
|
69582-17: Методика поверки
2022-mp69582-17.pdf
|
Скачать | 67.3 КБ |
Описание типа
Назначение
Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые Ц42, Э42 моделей Ц42300, Ц42302, Ц42702, Ц42703, Ц42704, Э42700, Э42700.8, Э42701, Э42701.8, Э42702, Э42703, Э42703.8, Э42704, Э42704.8 (далее по тексту - приборы) предназначены для измерений силы тока и (или) напряжения в цепях однофазного переменного синусоидального тока.
Описание
Приборы имеют электромагнитную систему или магнитоэлектрическую систему с выпрямителем со стрелочным указателем, креплением подвижной части на кернах или растяжках с равномерной или неравномерной шкалой.
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля, создаваемого током в неподвижной катушке, с подвижным ферромагнитным сердечником.
Конструктивно приборы выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений и попадания пыли.
Приборы изготавливаются для эксплуатации в условиях умеренного, тропического климата. Приборы Э42700.8, Э42701.8, Э42703.8, Э42704.8 изготавливаются только для эксплуатации в условиях умеренного, тропического климата, а так же для эксплуатации на морских судах. Амперметры Э42703, Э42704 и вольтметры Ц42703, Ц42704 могут изготавливаться со сменными шкалами с обозначением (с).
Приборы относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям.
Заводские номера, идентифицирующие каждый из приборов, наносятся на стекло прибора, в виде этикетки с печатью на термотрансферном принтере в числовом формате и штрихового кода.
Структура условного обозначения приведена на рисунке 1.
Фотографии, общий вид приборов, места нанесения маркировки и клейм показаны на рисунках 2-11. Знак поверки в виде оттиска поверительного клейма наносится на мастику, укладывающуюся в специальное отверстие на задней панели приборов, в соответствии с рисунками 3-5, 8-10 и в паспорт штемпельной краской.
ХХ ХХ, ХХ, ХХ, ХХ, ХХ, ХХ, XX, XX, ТУ 25-7504.133-2007
।----- Нормальное положение прибора:
в- вертикальное, г - горизонтальное, в, г, - прибор работает в двух положениях
------- Класс точности: см. таблицу 1
---------- Диапазоны измерений сменных шкал для приборов со сменными шкалами: см. таблицу 5
---------------- Нормальная частота, нормальные и рабочие области частот: см. таблицу 9
Коэффициент трансформации по току или напряжению при включении через трансформатор тока или трансформатор напряжения;
------------------------ Диапазон измерений: см. таблицы 3 - 4
-------------------------- Исполнение прибора:
(с) - со сменными шкалами;
Т3 - для эксплуатации в условиях, тропического климата;
ОМ2 - для эксплуатации на морских судах
------------------------------- Тип прибора: Ц42300, Ц42302, Ц42702, Ц42703,
Ц42704, Э42700, Э42700.8, Э42701, Э42701.8, Э42702, Э42703, Э42703.8, Э42704, Э42704.8.
Наименование прибора (микроамперметр, миллиамперметр, амперметр, вольтметр)
Рисунок 1 - структура условного обозначения приборов
а)
б)

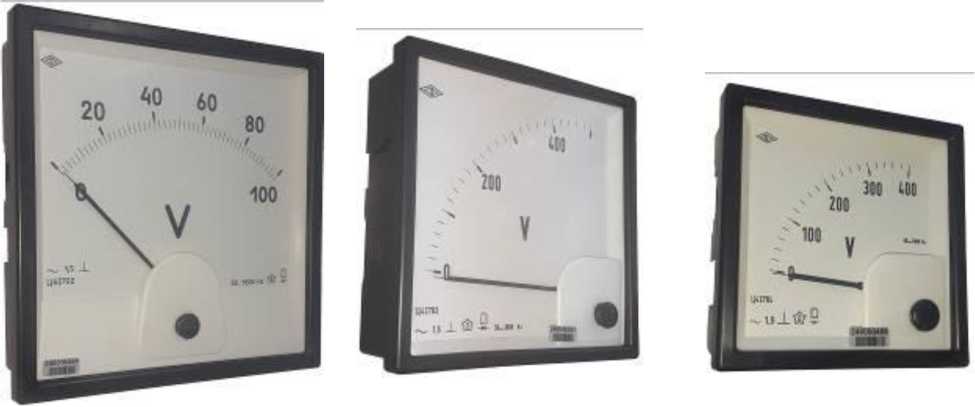

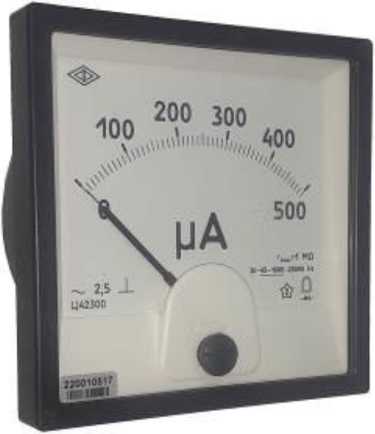

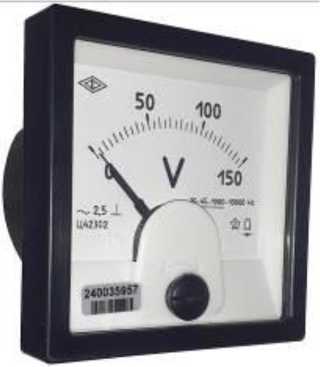

Рисунок 2 - Микроамперметры, миллиамперметры и вольтметры щитовые Ц42300 (а), Ц42302 (б)
в) г) д)
Рисунок 3 - Микроамперметры, миллиамперметры и вольтметры щитовые Ц42702 (в), Ц42703 (г), Ц42704 (д)
Обозначения на рисунке приборов:
1 - место для нанесения заводского номера,
2 - клеймо ОТК (место клеймения заполняется мастикой),
3 - знак поверки (место нанесения заполняется мастикой),
4 - дата выпуска (краска штемпельная).

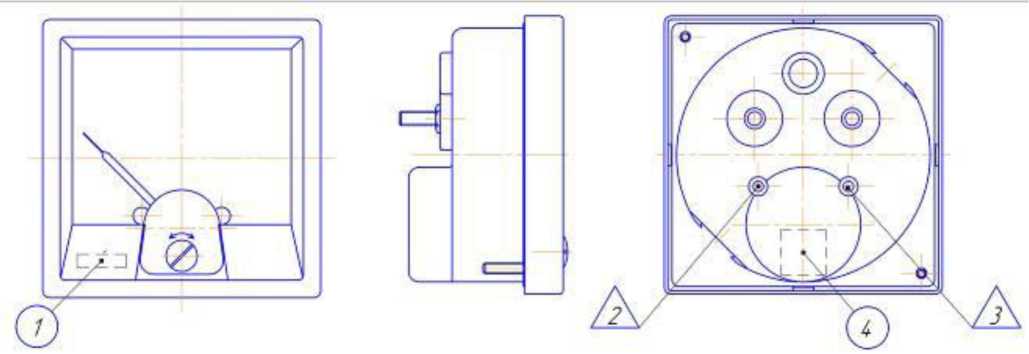

Рисунок 4 - Схема пломбировки и клеймения микроамперметров, миллиамперметров и вольтметров Ц42300, Ц42302
Обозначения на рисунке приборов:
1 - место для нанесения заводского номера,
2 - клеймо ОТК (место клеймения заполняется мастикой), 3 - знак поверки (место нанесения заполняется мастикой), 4 - дата выпуска (краска штемпельная).

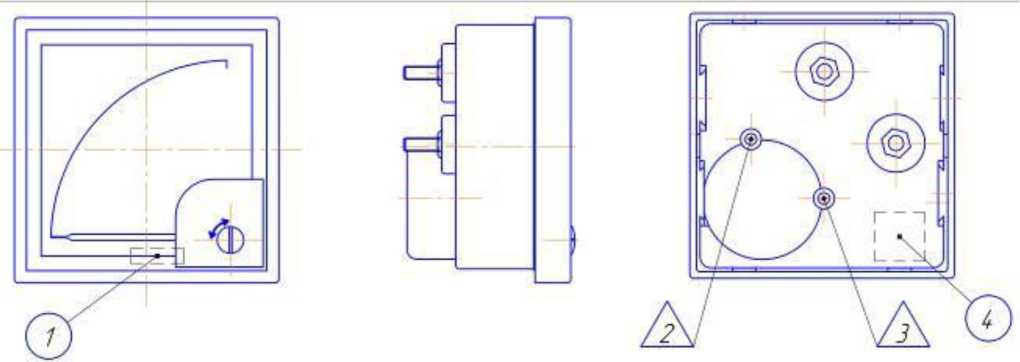

Рисунок 5 - Схема пломбировки и клеймения и вольтметров Ц42703, Ц42704
Обозначения на рисунке приборов:
1 - место для нанесения заводского номера,
2 - клеймо ОТК (место клеймения заполняется мастикой), 3 - знак поверки (место нанесения заполняется мастикой), 4 - дата выпуска (краска штемпельная).

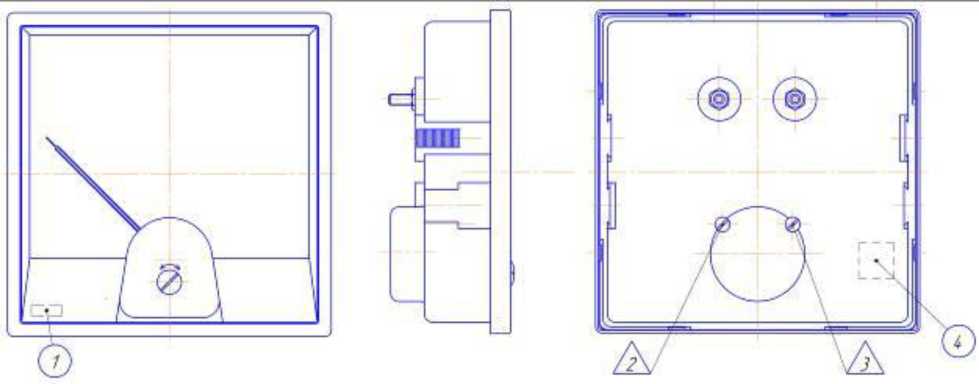

Рисунок 6 - Схема пломбировки и клеймения миллиамперметров и вольтметров
Ц42702
а)
б)

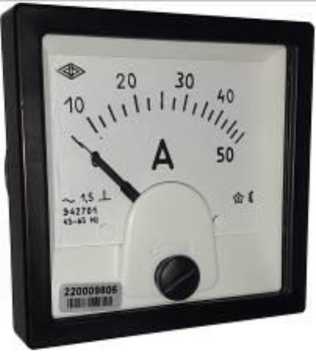

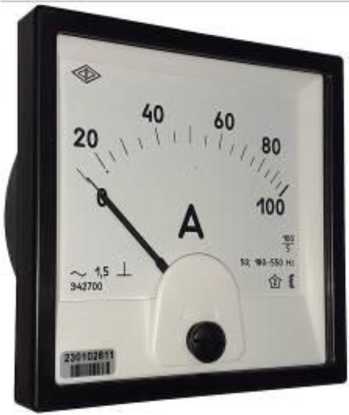

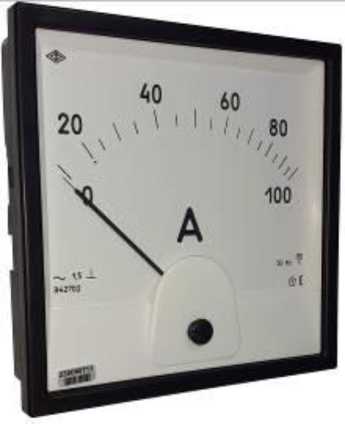

Рисунок 7 - Амперметры и вольтметры щитовые Э42700, Э42700.8 (а), Э42701, Э42701.8 (б)
а)
б)
в)
Рисунок 8 - Амперметры и вольтметры щитовые Э42702, Э42702.8 (а), Э42703, Э42703.8 (б), Э42704, Э42704.8 (в)
Обозначения на рисунке приборов:
1 - место для нанесения заводского номера,
2 - клеймо ОТК (место клеймения заполняется мастикой), 3 - знак поверки (место нанесения заполняется мастикой), 4 - дата выпуска (краска штемпельная).

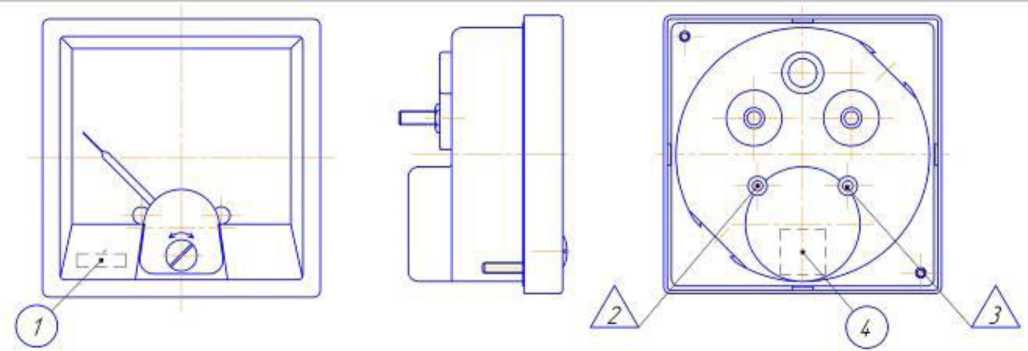

Рисунок 9 - Схема пломбировки и клеймения амперметров и вольтметров Э42700, Э42700.8, Э42701, Э42701
Обозначения на рисунке приборов:
1 - место для нанесения заводского номера,
2 - клеймо ОТК (место клеймения заполняется мастикой), 3 - знак поверки (место нанесения заполняется мастикой), 4 - дата выпуска (краска штемпельная).
Рисунок 10 - Схема пломбировки и клеймения амперметров и вольтметров
Э42703, Э42703.8, Э42704, Э42704.8
Обозначения на рисунке приборов:
1 - место для нанесения заводского номера,
2 - клеймо ОТК (место клеймения заполняется мастикой), 3 - знак поверки (место нанесения заполняется мастикой), 4 - дата выпуска (краска штемпельная).
Рисунок 11 - Схема пломбировки и клеймения амперметров и вольтметров Э42702
Технические характеристики
Наименование, тип прибора, класс точности, длина шкалы приведены в таблице 1.
Таблица 1
|
Наименование прибора |
Тип прибора |
Класс точности |
Длина шкалы, мм не более |
|
Амперметры |
Э42702 |
1,5 |
90 |
|
Миллиамперметры и вольтметры |
Ц42702 |
1,5 | |
|
Амперметры |
Э42700 |
1,5; 2,5 |
65 |
|
Амперметры |
Э42700.8 |
4,0 | |
|
Вольтметры |
Э42700 |
2,5 | |
|
Вольтметры |
Э42700.8 |
4,0 | |
|
Микроамперметры, миллиамперметры и вольтметры |
Ц42300 |
2,5 | |
|
Амперметры |
Э42701 |
1,5; 2,5 |
44 |
|
Амперметры |
Э42701.8 |
4,0 | |
|
Вольтметры |
Э42701 |
2,5 | |
|
Вольтметры |
Э42701.8 |
4,0 | |
|
Микроамперметры |
Ц42302 |
1,5; 2,5 | |
|
Миллиамперметры и вольтметры |
Ц42302 |
2,5 | |
|
Амперметры и вольтметры |
Э42703 |
1,5 |
95 |
|
Амперметры и вольтметры |
Э42703.8 |
4,0 | |
|
Вольтметры |
Ц42703 |
1,5 | |
|
Амперметры |
Э42704 |
1,5 |
60 |
|
Амперметры |
Э42704.8 |
4,0 | |
|
Вольтметры |
Ц42704 |
1,5 |
Типы приборов, диапазоны измерения и способы включения приборов приведены в таблицах 2 - 5.
Таблица 2
|
Тип прибора |
Наименование характеристики |
Значение |
|
Вольтметры Ц42300, Ц42302 |
Диапазоны измерений напряжения переменного тока при непосредственном включении, В 1) |
от 0,5 до 3; от 0,8 до 5; от 1 до 7,5; от 2 до 15; от 0 до 30; от 0 до 50; от 0 до 75; от 0 до 150; от 0 до 250; от 0 до 300; от 0 до 500; от 0 до 600; от 0 до 750; |
|
Диапазоны измерений напряжения переменного тока при включении через трансформатор напряжения, В 1)2) |
от 0 до 100; от 0 до 110; от 0 до 127; от 0 до 220; от 0 до 230; от 0 до 380; от 0 до 400 | |
|
Микроамперметры Ц42300, Ц42302 |
Диапазоны измерений силы переменного тока при непосредственном включении, мкА 1) |
0 до 25; от 0 до 50; от 0 до 100; 0 до 200; от 0 до 300; от 0 до 500; от 0 до 1000 |
|
Тип прибора |
Наименование характеристики |
Значение |
|
Миллиамперметры Ц42300, Ц42302 |
Диапазоны измерений силы переменного тока при непосредственном включении, мА 1) |
от 0 до 1; от 0 до 5; от 0 до 10; от 0 до 15; от 10 до 30; от 15 до 50; от 30 до 100; от 50 до 150; от 100 до 300; от 150 до 500; от 300 до 1000 |
|
Миллиамперметры Ц42702, Ц42703, Ц42704 |
Диапазоны измерений силы переменного тока при непосредственном включении, мА 1) |
от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 250; от 0 до 500 |
|
Вольтметры Ц42702, Ц42703, Ц42704 |
Диапазоны измерений напряжения переменного тока при непосредствен-ном включении, В 1) |
от 0,8 до 5; от 0 до 15; от 0 до 30; от 0 до 50; от 0 до 75; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 500; от 0 до 600; от 0 до 750 |
|
Диапазоны измерений напряжения переменного тока при включении через трансформатор напряжения, В 1) 2) |
от 0 до 100; от 0 до 110; от 0 до 127; от 0 до 220; от 0 до 230; от 0 до 380; от 0 до 400 |
Примечания
1) - Приборы могут быть изготовлены со шкалами, отградуированными в других единицах измерений физических величин (давления, температуры, уровня и др., а также в процентах от диапазона измеряемой физической величины), в зависимости от типа подключенного первичного измерительного преобразователя.
2) - Шкалы приборов определяются в зависимости от коэффициента трансформации трансформатора напряжения.
Таблица 3
|
Тип прибора |
Наименование характеристики |
Значение |
|
Амперметры Э42700, Э42701, Э42702, Э42703, Э42704 |
Диапазоны измерений силы переменного тока при непосредственном включении, мА 1) |
от 0 до 20; от 4 до 20; от 0 до 100; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000 |
|
Амперметры Э42700, Э42701, Э42702, Э42703, Э42704 |
Диапазоны измерений силы переменного тока при непосредственном включении, А 1) |
от 0 до 1; от 0 до 1,5; от 0 до 2; от 0 до 2,5; от 0 до 3; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100 2) |
|
Диапазоны измерений силы переменного тока при включении через трансформатор тока, А 1) 3) |
от 0 до 1; от 0 до 5 |
|
Тип прибора |
Наименование характеристики |
Значение |
|
Амперметры Э42700.8, Э42701.8, Э42703.8, Э42704.8 |
Диапазоны измерений силы переменного тока при включении через трансформатор тока, А 1) 3) |
от 0 до 1; от 0 до 5 |
|
Вольтметры Э42700 Э42701 Э42703 |
Диапазоны измерений напряжения переменного тока при непосредственном включении, В 1) |
от 0 до 10; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 400; от 0 до 500; от 0 до 600 |
|
Вольтметры Э42700 Э42701 Э42703 |
Диапазоны измерений напряжения переменного тока при включении через трансформатор напряжения, В 1) 3) |
от 0 до 100; от 0 до 110; от 0 до 127; от 0 до 220; от 0 до 230; от 0 до 380; от 0 до 400 |
|
Вольтметры Э42700.8, Э42701.8, Э42703.8 |
Диапазоны измерений напряжения переменного тока при непосредственном включении, В 1) |
от 0 до 10; от 0 до 500 |
|
Диапазоны измерений напряжения переменного тока при включении через трансформатор напряжения, В 1) 3) |
от 0 до 100; от 0 до 110; от 0 до 127; от 0 до 220; от 0 до 230; от 0 до 380; от 0 до 400 | |
|
Примечания 1) - Приборы могут быть изготовлены со шкалами, отградуированными в других единицах измерений физических величин (давления, температуры, уровня и др., а также в процентах от диапазона измеряемой физической величины), в зависимости от типа подключенного первичного измерительного преобразователя. 2) - Диапазон измерений от 0 до 100 А только для амперметров Э42700, Э42702, Э42703. 3) - Шкалы приборов определяются в зависимости от коэффициента трансформации трансформатора напряжения или тока. | ||
Таблица 4
|
Тип прибора |
Наименование характеристики |
Значение | |
|
рабочей части шкалы |
перегрузочной части шкалы | ||
|
Амперметр перегрузочный Э42702 |
Диапазоны измерений силы переменного тока при непосредственном включении, А 1) |
от 0 до 1; от 0 до 3; от 0 до 5; от 0 до 10 |
от 1 до 6; от 3 до 15; от 5 до 30; от 10 до 60 |
|
Диапазоны измерений силы переменного тока при включении через трансформатор тока, А 1) 2) |
от 0 до 1; от 0 до 1; от 0 до 5; от 0 до 5 |
от 1 до 5; от 1 до 6; от 5 до 25; от 5 до 30 | |
|
Тип прибора |
Наименование характеристики |
Значение | |
|
рабочей части шкалы |
перегрузочной части шкалы | ||
|
Амперметр |
Диапазоны измерений силы |
от 0 до 1; |
от 1 до 2; |
|
перегрузочный |
переменного тока при |
от 0 до 1,5; |
от 1,5 до 3; |
|
Э42700, |
непосредственном включении, |
от 0 до 2,5; |
от 2,5 до 5; |
|
Э42701, |
А 1) |
от 0 до 3; |
от 3 до 6; |
|
Э42702, |
от 0 до 4; |
от 4 до 8; | |
|
Э42703, |
от 0 до 5; |
от 5 до 10; | |
|
Э42704 |
от 0 до 6; от 0 до 10; от 0 до 15; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100 |
от 6 до 12; от 10 до 20; от 15 до 30; от 20 до 40; от 30 до 60; от 50 до 100; от 100 до 200 3) | |
|
Диапазоны измерений силы |
от 0 до 1; |
от 1 до 2; | |
|
переменного тока при включении через трансформатор тока, А 1) 2) |
от 0 до 5 |
от 5 до 10 | |
Примечания
1) - Приборы могут быть изготовлены со шкалами, отградуированными в других единицах измерений физических величин (давления, температуры, уровня и др., а также в процентах от диапазона измеряемой физической величины), в зависимости от типа подключенного первичного измерительного преобразователя.
2) - Шкалы приборов определяются в зависимости от коэффициента трансформации трансформатора тока.
3) - Диапазон измерений от 100 до 200 А только для амперметров Э42700, Э42702, Э42703.
Таблица 5
|
Тип прибора |
Наименование характеристики |
Значение |
|
Вольтметры Ц42703(с) Ц42704(с) |
Диапазоны измерений напряжения переменного тока при непосредственном включении, В 1) |
от 0,8 до 5; от 0 до 15; от 0 до 30; от 0 до 50; от 0 до 75; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 500; от 0 до 600; от 0 до 750 |
|
Вольтметры Ц42703(с) Ц42704(с) |
Диапазоны измерений напряжения переменного тока при включении через трансформатор напряжения, В 1) 2) |
от 0 до 100; от 0 до 110; от 0 до 127; от 0 до 220; от 0 до 230; от 0 до 380; от 0 до 400 |
|
Амперметры Э42703(с) Э42704(с) |
Диапазоны измерений силы переменного тока при непосредственном включении, мА 1) |
от 0 до 20; от 4 до 20; от 0 до 100; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000 |
|
Тип прибора |
Наименование характеристики |
Значение |
|
Амперметры Э42703(с) Э42704(с) |
Диапазоны измерений силы переменного тока при непосредственном включении, А 1) |
от 0 до 1; от 0 до 1,5; от 0 до 2; от 0 до 2,5; от 0 до 3; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100 |
|
Диапазоны измерений силы переменного тока при включении через трансформатор тока, А 1) 2) |
от 0 до 1; от 0 до 5 | |
|
Примечания 1) - Приборы могут быть изготовлены со шкалами, отградуированными в других единицах измерений физических величин (давления, температуры, уровня и др., а также в процентах от диапазона измеряемой физической величины), в зависимости от типа подключенного первичного измерительного преобразователя. 2) - Шкалы приборов определяются в зависимости от коэффициента трансформации трансформатора напряжения или тока. | ||
Таблица 6 - Пределы допускаемых погрешностей
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной к нормирующему* значению погрешности измерений, (у), % - для класса точности 1,5 - для класса точности 2,5 - для класса точности 4,0 |
±1,5 ±2,5 ±4,0 |
|
Пределы допускаемого значения вариации показаний приборов, не более |
1,5Y |
|
Пределы допускаемой основной приведенной к нормирующему* значению погрешности перегрузочных амперметров (у), % - диапазоне измерений - в перегрузочной части шкалы |
±1,5 ±12 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на 5°, % |
±0,5y |
|
Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного магнитного поля при самом неблагоприятном направлении магнитного поля, % |
±Y |
|
Пределы допускаемой дополнительной погрешности вызванной отклонением частоты на ±10 % от нормальной частоты или от нормальной области частот или вызываемое отклонением частоты от пределов нормальной области частот до любой частоты в рабочей области частот, % |
±Y |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах, установленных рабочими условиями применения, на каждые ±10 °С изменения, % |
±0,8y |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением отклонением относительной влажности от нормальной до 95% (98% для приборов изготавливаемых для эксплуатации в условиях тропического климата) при температуре +35 °С, % |
±Y |
|
Примечание * Нормирующие значения при установлении приведенных погрешностей принимаются равными верхнему пределу диапазона измерений. Для перегрузочных амперметров в перегрузочной части шкалы принимается равным разности верхнего значения перегрузочной части шкалы и диапазона измерений. | |
Таблица 7 - Основные технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более |
см. таблицу 8 |
|
Масса, кг, не более | |
|
Условия эксплуатации |
см. таблицу 9 |
|
Нормальные частоты, нормальные и рабочие область частот |
см. таблицу 10 |
|
Средний срок службы, лет, не менее |
12 или 8* |
|
Средняя наработка на отказ, ч для Ц42702, Ц42703, Ц42704, Э42700, Э42700.8, Э42701, Э42701.8, Э42702, Э42703, Э42703.8, Э42704, Э42704.8 для Ц42300, Ц42302, Ц42703(с), Ц42704(с), Э42703(с), Э42704(с) |
50 000 39 000 |
|
* для приборов со сменными шкалами | |
Таблица 8 - Габаритные размеры и масса приборов
|
Тип прибора |
Габаритные размеры, длина х ширина х высота, мм, не более |
Масса, кг, не более |
|
Ц42302, Э42701, Э42701.8 |
60х60х52 |
0,2 |
|
Ц42300, Э42700, Э42700.8 |
80x80x56 |
0,35 |
|
Э42702, Ц42702 |
120x120x56 |
0,45 |
|
Э42703, Э42703.8, Ц42703 |
96x96x70 |
0,35 |
|
Э42704, Э42704.8, Ц42704 |
72x72x70 |
0,35 |
Таблица 9 - Условия эксплуатации приборов
|
Тип прибора |
Исполнение в зависимости от климатических условий |
Рабочие условия применения | |||||||
|
Температура, °С для исполнений |
Относительная влажность, % (при температуре, °С) для исполнений | ||||||||
|
по ГОСТ 22261 |
по ГОСТ 15150 |
по Пр РС/ТН |
по ГОСТ 22261 |
по ГОСТ 15150 |
по Пр РС/ТН |
по ГОСТ 22261 |
по ГОСТ 15150 |
по Пр РС/ТН | |
|
Ц42300 Ц42302 |
Группа 5* |
ТЗ |
ОМ2 |
от -30 до +50 |
от -30 до +50 |
от -40 до +55 |
95 (+35) |
98 (+35) |
95 (+55) |
|
Ц42702 Ц42703 Ц42703(с) Ц42704 Ц42704(с) Э42700 Э42700.8 Э42701 Э42701.8 Э42702 Э42703 Э42703.8 Э42703(с) Э42704 Э42704.8 Э42704(с) |
Группа 5 |
ТЗ |
ОМ2 |
от -40 до +50 |
от -40 до +50** |
от -40 до +55** |
95 (+35) |
98 (+35)** |
95 (+55)** |
Примечания
* Для вольтметров Ц42300, Ц42302 температура от -50 до +60 °С;
относительная влажность 95 % при температуре +35 °С.
* * Кроме приборов Э42700.8, Э42701.8, Э42703.8, Э42704.8.
Таблица 10 - Нормальные частоты, нормальные и рабочие область частот
|
Наименование и тип прибора |
Нормальная частота и область частот, Гц |
Рабочая область частот, Гц |
|
Микроамперметры, миллиамперметры Ц42300, Ц42302 |
от 45 до 1000 |
от 30 до 45; от 1000 до 20000 |
|
Амперметры Э42700 Э42701 Э42700.8 Э42701.8 |
от 45 до 65; 50, от 180 до 550; 60, от 180 до 550 *; 800 *; 1000 *; |
- |
|
Наименование и тип прибора |
Нормальная частота и область частот, Гц |
Рабочая область частот, Гц |
|
Амперметры Э42702 Э42703 Э42704 Э42703.8 Э42704.8 |
от 45 до 65; 50; 60 *; 200 *; 500 *; 1000 * |
- |
|
Вольтметры Ц42300 Ц42302 |
от 45 до 1000 |
от 30 до 45; от 1000 до 10000 |
|
Вольтметры Э42700 Э42701 Э42703 Э42700.8 Э42701.8 Э42703.8 |
от 45 до 65; 50; 60; 200; 400; 500; 800; 1000 |
- |
|
Вольтметры Ц42702 Ц42703 Ц42704 Миллиамперметры Ц42702 |
от 50 до 1000 |
- |
|
* Кроме приборов с верхними пределами диапазонов измерений 100 А, от 100 до 200 А непосредственного включения. | ||
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта прибора типографским способом.
Комплектность
Комплектность приборов приведена в таблице 11.
Таблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Прибор (в соответствии с заказом) |
- |
1 шт. |
|
Паспорт в соответствии с заказом, кроме модификаций М42300.8, М42301.8, М4272.8, М4276.8) |
- |
1 экз.* |
|
Руководство по эксплуатации на партию приборов (в зависимости от модификации) |
0Яа.140.534, 0ПЧ.140.303 РЭ, 0ПЧ.140.304 РЭ |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Для крепления приборов к щиту и подключения в электрическую цепь: - для приборов Э42700, Э42701, Ц42300, Ц42302 -гайки, шайбы, скобы; - для приборов Э42700.8, Э42701.8 - гайки, шайбы; - для приборов Э42702, Ц42702, Ц42703, Э42703 Э42703.8, Ц42704, Э42704, Э42704.8 - гайки, шайбы, скобы, кронштейны, шпильки. |
- |
1 компл. |
|
Трансформатор тока (по согласованию) |
- |
1 шт. |
|
* паспорт для модификаций Э42700.8, Э42701.8, Э42703.8, Э42704.8 (в соответствии с заказом) поставляется в 1 экз. на партию приборов. | ||
Сведения о методах измерений
приведены в руководствах по эксплуатации в разделе 1 «Устройство и работа» и разделе 3 «Размещение и монтаж».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»;
ТУ 25-7504.133-2007 «Микроамперметры, миллиамперметры, амперметры
и вольтметры щитовые. Технические условия».
Другие Вольтметры
