Комплексы измерительные с видеофиксацией ПаркРайт-МР
| Номер в ГРСИ РФ: | 69696-17 |
|---|---|
| Производитель / заявитель: | ООО "Технологии Распознавания", г.Москва |
Комплексы измерительные с видеофиксацией «ПаркРайт-МР» (далее комплексы) предназначены для измерений значений текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69696-17 |
| Действует | по 11.12.2022 |
| Наименование | Комплексы измерительные с видеофиксацией |
| Модель | ПаркРайт-МР |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7925631b-620b-6494-79d5-5145dc2c355f |
Производитель / Заявитель
ООО "ТР-ЛАБ", РОССИЯ, г.Москва; ООО "Рекогна-Индастриал", РОССИЯ, г.Москва; ООО "Технологии Распознавания", РОССИЯ, г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 142 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
69696-17: Описание типа
2021-69696-17.pdf
|
Скачать | 360 КБ | |
|
69696-17: Методика поверки
2017-mp69696-17.pdf
|
Скачать | 473.2 КБ |
Описание типа
Назначение
Комплексы измерительные с видеофиксацией «ПаркРайт-МР» (далее комплексы) предназначены для измерений значений текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.
Описание
Принцип действия комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи результатов измерений (текущего момента времени и текущих координат) на фотоматериалах, формируемых комплексом.
Функционально комплекс состоит из компьютерного блока, выполненного в виде компьютера со встроенным приемником навигационных сигналов глобальных навигационных спутниковых систем (с антенной), и видеоблока, содержащего в едином корпусе одну или две видеокамеры с объективом и систему инфракрасной подсветки.
Видеоблок обеспечивает получение видеокадров с изображением зафиксированных транспортных средств, компьютерный блок обеспечивает обработку видеокадров, обработку результатов измерений, полученных от навигационного приемника, формирование фотоматериалов с привязкой к ним результатов измерений (текущего момента времени и текущих координат). Все измерения проводятся в автоматическом режиме. Результаты измерений, фотоизображения и служебная информация может передаваться на внешние накопители, в том числе по беспроводным каналам связи.
Комплексы изготавливаются в трех вариантах исполнения: 01, 02 и 03.
Компьютерный блок может быть представлен моделями SP-E, SP-X и SP-V.
Компьютерный блок модели SP-E имеет встроенный ЖК-дисплей и размещается в салоне автомобиля на передней панели, используется только в исполнении 01.
Компьютерный блок модели SP-V не имеет дисплея и предназначен для размещения в специальном месте автомобиля (например, в багажнике), используется только в исполнении 02.
Компьютерный блок модели SP-X не имеет дисплея, выполнен в специальном пылевлагозащищенном металлическом корпусе, и предназначен для размещения в специальном месте автомобиля (например, в багажнике), используется только в исполнении 03.
Видеоблок блок может быть представлен моделями VBA, VBE и VBM.
Видеоблок модели VBA оснащен двумя аналоговыми видеокамерами с объективом и системой инфракрасной подсветки. Одна из видеокамер монохромная, предназначена для фиксации государственных регистрационных знаков ТС. Вторая видеокамера цветная, предназначена для формирования обзорных кадров.
Лист № 2
Всего листов 6
Видеоблок модели VBE оснащен одной цифровой монохромной видеокамерой машинного зрения с объективом и системой инфракрасной подсветки, работающей в сети 1 Gbit/s.
Видеоблок модели VBM оснащен одной цифровой цветной видеокамерой с объективом и системой инфракрасной подсветки, работающей в сети 100 Mbit/s.
Комплекс обеспечивает возможность защиты сформированных пакетов данных от несанкционированного изменения при передаче путем формирования электронной цифровой подписи (ЭЦП).
Общий вид составных частей комплексов приведен на рисунках 1-6.

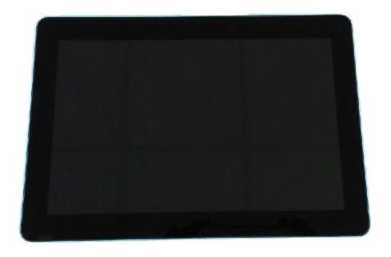

Рисунок 1 - Общий вид компьютерного блока, модель SP-E

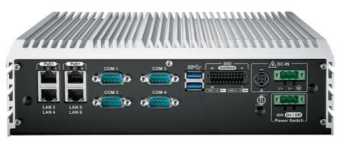

Рисунок 2 - Общий вид компьютерного блока, модель SP-V
Рисунок 3 - Общий вид компьютерного блока, модель SP-X

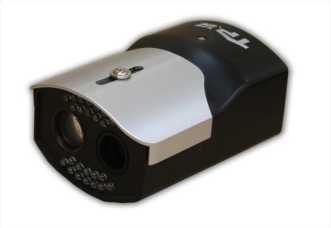

Рисунок 4 - Общий вид видеоблока, модель VBA

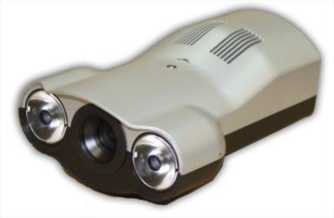

Рисунок 5 - Общий вид видеоблока, модель VBE
Рисунок 6 - Общий вид видеоблока, модель VBM
В комплексах отсутствуют возможности регулировки метрологических параметров пользователем, поэтому пломбирование от несанкционированного доступа к узлам регулировки не предусматривается.
Знак утверждения типа наносится на маркировке компонентов комплексов (см. рисунок 7).

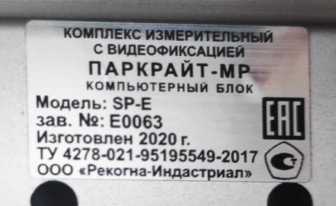

Рисунок 7 - Место нанесения знака утверждения типа
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, а также привязку результатов измерений к сформированным фотокадрам.
Защита от изменения метрологически значимой части ПО реализована путем проверки контрольной суммы метрологически значимого модуля ПО.
Защита записанных результатов измерений, фотоданных и служебной информации от преднамеренных и случайных изменений реализована использованием авторизации пользователей (через логин/пароль), специального формата данных, не дающего возможности несанкционированного изменения, а также использованием ЭЦП.
Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Модуль измерений времени и координат |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале времени UTC (SU), с |
±2 |
|
Границы допускаемой абсолютной погрешности определения координат (с доверительной вероятностью 0,95), при значениях геометрического фактора не более 4, м |
±7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электропитания от источника постоянного тока, В |
от 12 до 24 |
|
Потребляемая мощность* составных частей комплекса, Вт, не более: - Компьютерный блок, модель SP-E - Компьютерный блок, модели SP-V, SP_X - Видеоблок, модель VBA - Видеоблок, модели VBE, VBM |
35 40 5 10 |
|
Габаритные размеры* составных частей комплекса, мм, не более: - Компьютерный блок, модель SP-E - длина - ширина - высота - Компьютерный блок, модель SP-V - длина - ширина - высота - Компьютерный блок, модель SP_X - длина - ширина - высота - Видеоблок, модель VBA - длина - ширина - высота - Видеоблок, модель VBE, VBM - длина - ширина - высота |
260 180 85 260 175 80 395 310 220 160 120 85 195 136 90 |
|
Наименование характеристики |
Значение |
|
Масса* составных частей комплекса, кг, не более - Компьютерный блок, модель SP-E |
2,40 |
|
- Компьютерный блок, модель SP-V |
3,80 |
|
- Компьютерный блок, модель SP_X |
9,50 |
|
- Видеоблок, модель VBA |
0,50 |
|
- Видеоблок, модель VBE |
0,52 |
|
- Видеоблок, модель VBM |
0,40 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +45 |
|
- относительная влажность воздуха при температуре воздуха 30 °С без конденсации влаги, % |
до 95 |
|
- атмосферное давление, кПа |
от 66 до 106,7 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 20 |
|
* - Суммарная потребляемая мощность, масса и габаритные размеры комплекса зависят от соста- | |
|
ва комплекта поставки комплекса. | |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на маркировке компонентов комплекса.
Комплектность
Таблица 4 - Комплект комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплексы измерительные с видеофиксацией в составе: |
«ПаркРайт-МР» | |
|
- Компьютерный блок |
1* шт. | |
|
- Видеоблок |
по заказу* | |
|
- Антенна для навигационного приемника |
1 шт. | |
|
- Комплект кабелей |
1 к-т | |
|
- Блок питания с аккумулятором |
1 шт. | |
|
- Кронштейн для крепления видеоблока |
по заказу* | |
|
- Кронштейн для крепления компьютерного блока |
1 шт. | |
|
- Руководство по эксплуатации |
РСАВ.402100.021 РЭ |
1 экз. |
|
- Паспорт |
РСАВ.402100.021 ПС |
1 экз. |
|
- Методика поверки |
РСАВ.402100.021 МП |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа РСАВ.402100.021 РЭ «Комплекс измерительный с видеофиксацией «ПаркРайт-МР». Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования»
4278-021-95195549-2017 ТУ Комплексы измерительные с видеофиксацией «ПаркРайт-МР». Технические условия
