Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 301
| Номер в ГРСИ РФ: | 69710-17 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ОАО "НПП "Интеграл", г.Москва |
Счётчики электрической энергии статические с функцией ограничения мощности «ИНТЕГРА 301» (далее - счётчики) предназначены для измерений и многотарифного учета активной и реактивной электрической энергии в трёхфазных цепях переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69710-17 |
| Действует | по 11.12.2022 |
| Наименование | Счетчики электрической энергии статические с функцией ограничения мощности |
| Модель | ИНТЕГРА 301 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 94bee23f-079a-a2ee-a03d-3debfa021b20 |
Производитель / Заявитель
АО "НПП "Интеграл", г. Москва.
Поверка
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
69710-17: Описание типа
2024-69710-17-1.pdf
|
Скачать | 125.9 КБ | |
|
69710-17: Методика поверки
2024-mp69710-17.pdf
|
Скачать | 670.3 КБ |
Описание типа
Назначение
Счётчики электрической энергии статические с функцией ограничения мощности «ИНТЕГРА 301» (далее - счётчики) предназначены для измерений и многотарифного учета активной и реактивной электрической энергии в трёхфазных цепях переменного тока.
Описание
Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с дальнейшим преобразованиями их в цифровой код и обработкой, а также с последующим отображением на дисплее отчетного устройства или дисплее устройства сбора показаний результатов измерений и информации: количества активной электрической энергии, количество реактивной электрической энергии, значение текущего времени, действующего тарифа. Счётчики могут использоваться в составе автоматизированных систем коммерческого учета электрической энергии.
Конструктивно счётчики имеют три измерительных элемента и счётный механизм с отсчётным устройством, заключённые в корпус, платы зажимов, и крышки зажимов. Корпус состоит из основания и крышки.
Информация об измеряемых величинах отображается на отсчётном устройстве в киловатт-часах (киловар-часах). Счётчики электронного исполнения изготавливаются с жидкокристаллическим отсчётным устройством (ЖКИ) с ценой единицы младшего разряда 0,01 кВт^ч (квар^ч). В конструкции счётчиков предусмотрены:
- испытательный выход, совмещенный с основным передающим устройством;
- светодиодный индикатор функционирования, засвечиваемый синхронно с импульсами на испытательном выходе;
- щиток с указанием параметров счётчика. Счётчики имеют устройство интерфейсное с последовательным каналом для обмена информацией с внешними устройствами, гальванически развязанное от цепей питания счётчика.
Устройство интерфейсное в зависимости от исполнения может включать в себя набор следующих модулей: RS-485, PLC, GPRS оптический порт. Счётчики имеют встроенные часы-календарь с резервным источником питания. В этом исполнении реализован многотарифный учёт активной и реактивной электрической энергии. Число тарифов до 8, в зависимости от варианта исполнения. Предусмотрена возможность перепрограммирования счётчиков в случае изменения тарифного расписания, что производится без нарушения пломбы поверителя. В счётчики может быть введена информация о праздничных датах, выходных днях, и времени перехода на летнее/зимнее время (8 временных зон). Для этих дней предусмотрено программирование смены тарифов. Цепи напряжения и тока имеют защиту от бросков напряжения и тока. Конструкция корпуса предусматривает пыле- и влагозащиту. Счётчики предназначены для установки внутри помещений или наружной установки в специальных закрытых щитах или шкафах, имеющих дополнительную защиту от влияния окружающей среды.

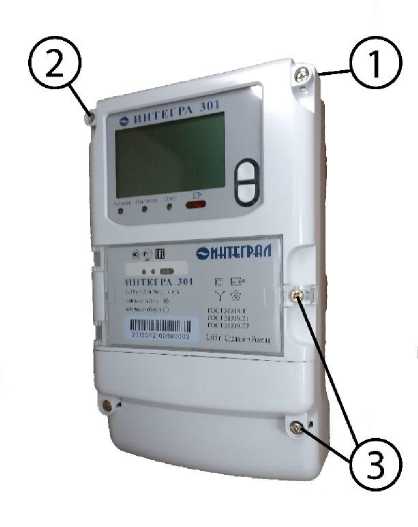

Общий вид счётчиков электрической энергии «ИНТЕГРА 301» представлен на рисунке 1.
Рисунок 1 - Общий вид счётчиков электрической энергии «ИНТЕГРА 301» Стрелками обозначены места пломбировки:
1 - Место установки пломбы предприятия-изготовителя;
2 - Место для нанесения знака поверки;
3 - Место для установки пломбы энергоснабжающей организации.
В счётчиках предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Места пломбировки счётчиков и нанесения знака поверки указаны на рисунке 1.
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее по тексту - ПО), устанавливаемое в энергонезависимую память счетчика.
Встроенное ПО счетчиков защищено от преднамеренных изменений следующими защитными мерами:
- пломбами завода изготовителя и поверителя;
- встроенными средствами защиты кода, встроенного ПО;
- отсутствием возможности изменения ПО счетчиков по интерфейсу без вскрытия пломбируемой крышки счетчика.
Конструкция счетчиков обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.
У ровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НАЕЛ.621.00.00 |
|
Номер версии (идентификационный номер) ПО |
b-140819 |
|
Цифровой идентификатор ПО (контрольная сумма) |
7AF2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности: -по активной энергии -по реактивной энергии |
0,5S 1 |
|
Пределы допускаемой основной погрешности хода встроенных часов, с/сутки |
±0,5 |
|
Пределы допускаемой дополнительной погрешности хода встроенных часов при работе на резервном источнике питания при нормальной температуре, с/сутки |
±1,0 |
|
Пределы допускаемой дополнительной погрешности хода встроенных часов под влиянием температуры окружающей среды, с/(сутки °С) |
±0,15 |
|
Номинальное напряжение, ином В |
3 х 230/400 |
|
Предельный рабочий диапазон напряжения, В |
0,6 до 1,3 хином |
|
Базовый ток, 1б А |
1 |
|
Максимальный ток, 1макс А |
10 |
|
Номинальная частота электрической сети, Гц |
50 |
|
Диапазон изменения частоты, Гц |
От 47,5 до 52,5 |
|
Постоянная счетчика имп/кВт^ч. -в счетчиках прямого включения по умолчанию -в счетчиках трансформаторного включения по умолчанию |
200 6400 |
|
Активная потребляемая мощность в цепи напряжения счетчика при номинальном напряжении, нормальной температуре и номинальной частоте, Вт, не более |
2 |
|
Полная потребляемая мощность в цепи напряжения счетчика при номинальном напряжении, нормальной температуре и номинальной частоте, В •А, не более |
4 |
|
Полная мощность, потребляемая цепью тока счетчика при базовом токе, номинальной частоте и нормальной температуре, В •А, не более |
0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время работы часов на резервном источнике питания в случае пропадания основного питания, лет, не менее |
16 |
|
Длительность хранения информации при отключении питания, лет |
10 |
|
Минимальная величина длительности тарифа, минут |
15 |
|
Степень защиты по ГОСТ 14254-96 |
IP 51 |
|
Температура окружающего воздуха, °С |
от - 25 до +70 |
|
Максимальная допустимая относительная влажность окружающего воздуха, % |
95 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
290 х 170 х 85 |
|
Количество тарифов |
8 |
|
Масса, кг, не более |
3,0 |
|
Средняя наработка на отказ, ч, не менее |
140 000 |
|
Средний срок службы, лет |
37,5 |
Таблица 4 - Пределы допускаемой относительной погрешности при измерении параметров
электрической сети
|
Пределы относительной погрешности измерений | ||||||||
|
Фазного напряжения, % |
Положительного и отрицательного отклонения напряжения, % |
Фазного тока, % |
Частоты, % |
Отклонения частоты, % |
Активной мгновенной мощности, % |
Реактивной мгновенной мощности, % |
Полной мгновенной мощности, % |
Коэффициента мощности, % |
|
±0,40 |
±0,40 |
±1,00 |
±0,08 |
±0,08 |
±1,00 |
±1,00 |
±1,00 |
±1,00 |
|
Примечание - погрешности измерения напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности нормируются для следующих значений входных сигналов: - напряжение - (от 0,75 до 1,2) ином; - ток - от 0,051б (0,011ном или 0,021тм) до 1макс; - частота измерительной сети - от 42,5 до 57,5 Гц. | ||||||||
Знак утверждения типа
наносят на панель счетчика методом офсетной печати и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначенбие |
Количество |
|
Счетчик электрической энергии |
1 шт. | |
|
Руководство по эксплуатации |
НАЕЛ.411152.301 РЭ |
1 экз. на партию |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП-021/05-2017 |
1 экз. |
|
Комплект монтажных изделий |
1 комплект |
Сведения о методах измерений
приведены в эксплуатационном документе.
Поверка
осуществляется по документу МП-021/05-2017 «Счётчики электрической энергии «ИНТЕГРА 301». Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 11.05.2017 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.3Т1-П-10 (Регистрационный номер в Федеральном информационном фонде 57346-14).
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор - 3.3Т1» (Регистрационный номер в Федеральном информационном фонде 39952-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Нормативные документы
ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 31819.23-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счётчики статические реактивной энергии.
ТУ 4228-002-50157563-15. Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 301
