Трансформаторы тока ТГФМ-110 III У1**
| Номер в ГРСИ РФ: | 69718-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
|
69718-17: Описание типа
2017-69718-17.pdf
|
Скачать | 81.6 КБ |
Трансформаторы тока ТГФМ-110 III У1** (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 69718-17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТГФМ-110 III У1** | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 754b754e-6c7f-a6fa-b038-e08432a59c21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ОАО Высоковольтного оборудования "Электроаппарат", РОССИЯ, г.С.-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
69718-17: Описание типа
2017-69718-17.pdf
|
Скачать | 81.6 КБ |
Описание типа
Назначение
Трансформаторы тока ТГФМ-110 III У1** (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерения и защиты). Общий вид трансформаторов представлен на рисунке 1.
Основными составными частями трансформатора являются: металлический корпус с мембраной, фарфоровая покрышка, блок вторичных обмоток в экране, основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения Зажимы закрыты крышкой, которая опломбирована.
Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

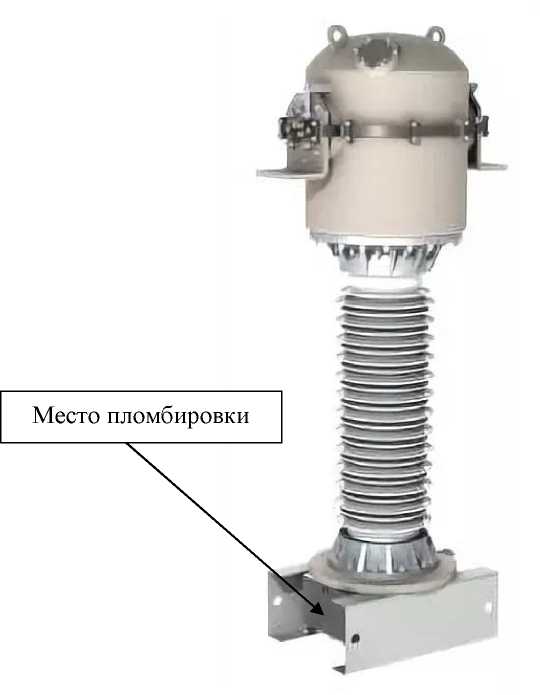

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Заводской номер |
5562, 5563, 5554, 5545, 5541, 5543, 5537, 5546, 5533, 5529, 5530, 5534, 5535, 5551, 5531, 5539, 5553, 5544, 5558, 5532, 5564, 5542, 5556, 5548, 5557, 5552, 5561 |
5493, 5494, 5504, 5518, 5517, 5508, 5505, 5524, 5525, 6896, 5520, 6897, 5510, 5511, 6895 |
|
Номинальное напряжение, кВ |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
|
Номинальный первичный ток, А |
500; 1000 |
1000;2000 |
|
Номинальный вторичный ток, А |
1 |
1 |
|
Номинальная частота, Гц |
50 |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,2S |
0,2S |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
30 |
30 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
аблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока (заводские номера: 5562, 5563, 5554, 5545, 5541, 5543, 5493, 5494, 5504, 5518, 5517, 5508, 5505, 5524, 5525, 5537, 5546, 5533, 5529, 5530, 5534, 6896, 5520, 6897, 5535, 5551, 5531, 5539, 5553, 5544, 5558, 5532, 5564, 5510, 5511, 6895, 5542, 5556, 5548, 5557, 5552, 5561) |
ТГФМ-110 III У1** |
42 шт. |
|
Паспорт |
_ |
42 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном
информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном
информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
