Измерители мощности PM-3133/-MTCP/-CPS
| Номер в ГРСИ РФ: | 69740-17 |
|---|---|
| Производитель / заявитель: | Фирма "ICP DAS Co., Ltd.", Тайвань |
Измерители мощности РМ-3133/-МТСР/-СРБ (далее измерители) предназначены для измерений напряжения, силы тока, активной мощности в трехфазных цепях переменного тока и передачи результатов измерений по стандартным интерфейсам связи для дополнительной обработки. Измерители могут производить расчет общих гармонических искажений сигналов напряжения и тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69740-17 |
| Действует | по 13.12.2022 |
| Наименование | Измерители мощности |
| Модель | PM-3133/-MTCP/-CPS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | eef6079e-c842-11d9-cc85-8f6f9ed481ad |
Производитель / Заявитель
Фирма "ICP DAS Co., Ltd.", КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
69740-17: Описание типа
2017-69740-17.pdf
|
Скачать | 72.5 КБ | |
|
69740-17: Методика поверки
2017-mp69740-17.pdf
|
Скачать | 487.4 КБ |
Описание типа
Назначение
Измерители мощности PM-3133/-MTCP/-CPS (далее измерители) предназначены для измерений напряжения, силы тока, активной мощности в трехфазных цепях переменного тока и передачи результатов измерений по стандартным интерфейсам связи для дополнительной обработки. Измерители могут производить расчет общих гармонических искажений сигналов напряжения и тока.
Описание
Принцип действия измерителей мощности PM-3133/-MTCP/-CPS основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды.
Измерители РМ выпускаются в трех исполнениях РМ-3133, РМ-3133-МТСР и РМ-3133-CPS, отличающиеся диапазонами измерений силы переменного тока и напряжения, сервисными функциями и интерфейсными связями.
Измерители состоят из входных первичных преобразователей тока и напряжения, аналогоцифровых преобразователей, микропроцессора и трансформаторов тока. Сохранение данных и программ обеспечивается энергозависимой памятью. Связь с внешней ЭВМ осуществляется по интерфейсу RS-485 (для РМ-3133), Ethernet (для РМ-3133-МТСР) и CANopen (для РМ-3133-CPS). Конструкция и особенности эксплуатации обеспечивают невозможность внесения несанкционированных изменений в измерительную информацию.
Измерители оснащены светодиодным индикаторами. Питание измерителей осуществляется от источника постоянного напряжения +12 ~ 48 В.
К входным цепям измерителей могут быть подключены измерительные трансформаторы напряжения, что позволяет расширить диапазоны измеряемых величин.

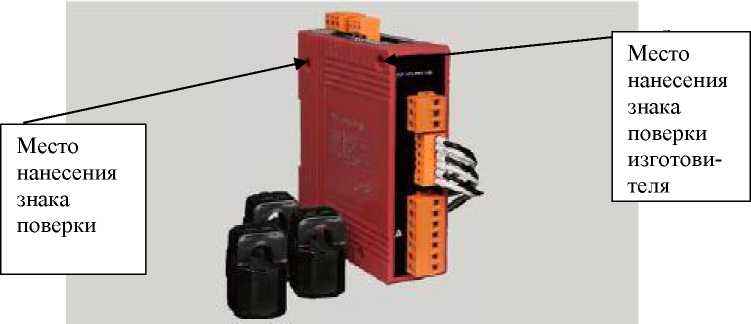

Общий вид измерителей мощности PM-3133/-MТСP/-CPS представлен на рисунке 1.
Схема пломбирования измерителя от несанкционированного доступа производителем и после поверки осуществляется в виде мастичной пломбы на винты корпуса в местах, указанных стрелками.
Рисунок 1 - Общий вид измерителей PM-3133/-MТСP/-CPS
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения силы переменного тока, В |
от 10 до 500 |
|
Диапазон измерений силы переменного тока, А |
от 10 до 400 |
|
Пределы допускаемой приведенной погрешности измерений активной мощности, % |
±0,5* |
|
Частота сети, Гц |
50; 60 |
|
Примечание - * погрешность измерений приведена к полной мощности, определяемой произведением максимальных значений напряжения и тока. | |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Габаритные размеры, мм, не более | |
|
- высота |
127 |
|
- ширина |
100 |
|
- глубина |
33 |
|
Потребляемая мощность, Вт, не более |
2 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -20 до +70 |
|
- относительная влажность, % |
от 10 до 90 (без конденсата) |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится в виде наклейки на корпус измерителя и на титульном листе паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность измерителя мощности PM-3133/-MTCP/-CPS
|
Наименование |
Обозначение |
Количество |
|
Измеритель мощности |
PM-3133/-MTCP/-CPS |
1 шт. |
|
Методика поверки |
МП 2203-0307-2017 |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Коробка упаковочная |
- |
1 шт. |
Поверка
осуществляется по документу МП 2203-0307-2017 «Измерители мощности PM-3133/-MTCP/-CPS.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 сентября 2017 г.
Основные средства поверки:
Установка поверочная универсальная УППУ-МЭ 3.1, регистрационный номер в Федеральном информационном фонде №39138-08;
Трансформатор измерительный лабораторный ТТИ-5000.5, регистрационный номер в Федеральном информационном фонде №27007-04.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде мастичной пломбы на винты корпуса измерителя, как показано на рисунке 1 и в виде оттиска на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений
электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
Техническая документация фирмы-изготовителя ICP DAS CO.,LTD, Китай.
