Установки измерительные групповые автоматизированные АГЗУ-120М-4, 0

Назначение

Установки измерительные групповые автоматизированные «АГЗУ-120М-4,0» (далее -установки) предназначены для измерений массового расхода и массы сырой нефти, объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям, массового расхода и массы сырой нефти без учета воды.

Описание

Принцип действия установок основан на измерениях массы и массового расхода сырой нефти, массы и массового расхода сырой нефти без учета воды, объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, после разделения в сепараторе газожидкостной смеси, поступающей из скважины, на сырую нефть и свободный нефтяной газ. При подключении к установке более одной скважины, измерение количества продукции скважин производится отдельно для каждой скважины в установленном порядке. Порядок проведения измерений по каждой скважине, в том числе периодичность и длительность замеров, устанавливается при проведении пуско-наладочных работ установок на месте эксплуатации в зависимости от производительности подключенных скважин.

Конструктивно установки состоят из технологического (далее - БТ) и аппаратурного (далее - БА) блоков, которые представляют собой отдельные блок-боксы и могут монтироваться как на едином основании, так и раздельно. Возможно исполнение БА в виде утепленного шкафа или размещение комплектующих БА в помещении заказчика.

В состав БТ входят измерительный и распределительный модули. Так же предусмотрено исполнение установки без распределительного модуля (односкважинный вариант). В односкважинном исполнении газо-жидкостная смесь (далее - ГЖС) подаётся от одной скважины или через внешнее переключающее устройство не входящее в комплект поставки АГЗУ.

В состав измерительного модуля БТ может входить следующее оборудование и средства измерений (СИ):

- сепаратор;

- трубопроводная обвязка с запорной и (или) регулирующей арматурой, дренажной системой и узлом отбора проб (узел отбора проб устанавливается по отдельному требованию заказчика);

- счетчик-расходомер массовый (для измерений массового расхода и массы сырой нефти);

- счетчик расходомер массовый или счетчик (расходомер) объемного расхода газа (для измерений объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям);

- средство измерений влагосодержания сепарированной жидкости (устанавливается по отдельному требованию заказчика, при отсутствии данного СИ масса сырой нефти без учета воды определяется на основании измерений массовой доли воды в сырой нефти, осуществляемых в лаборатории или с применением канала измерений плотности счетчика-расходомера массового);

- датчики давления;

- датчики температуры;

- счетчик (расходомер) объемного расхода сепарированного нефтяного попутного газа, идущего на технологические нужды (устанавливается по отдельному требованию заказчика);

- счетчик жидкости турбинный ТОР, либо трубная катушка для его установки (устанавливается по отдельному требованию заказчика);

- манометры;

- устройство определения уровня жидкости в сепараторе (может быть реализовано на основе СИ разности давлений, СИ гидростатического давления столба жидкости, поплавкового устройства, сигнализаторов уровня, либо другого устройства измерения уровня);

- СИ содержания свободного и растворенного газа в сырой нефти (устанавливается по отдельному требованию заказчика);

- СИ содержания капельной жидкости в попутном нефтяном газе после сепарации (устанавливается по отдельному требованию заказчика);

- системы обогрева, освещения, приточно-вытяжной вентиляции, пожарной и газосигнализации;

- система нагрева ГЖС.

В БА размещены:

- шкаф контроля и управления с системой обработки информации (СОИ) и вторичными блоками средств измерений, входящими в состав АГЗУ;

- силовой шкаф;

- системы обогрева, освещения, приточно-вытяжной вентиляции, пожарной и газосигнализации;

- система автоматического ввода резервного питания (АВР) (устанавливается по отдельному требованию заказчика);

- система телемеханики (устанавливается по отдельному требованию заказчика).

В составе СОИ, в зависимости от комплектации, могут входить следующие контроллеры:

- контроллер SCADAPack на основе измерительных модулей 5209, 5232, 5305, модификаций SCADAPack32, SCADAPack350, SCADAPack357;

- контроллер SCADAPack на основе измерительных модулей 5000, модификаций SCADAPack32, SCADAPack334;

- контроллер программируемый логический MKLogic200;

- контроллер программируемый логический MKLogic200 А;

- контроллер измерительный R-AT-MM.

Вариант компоновки установок и их состав определяются на основании характеристик рабочей среды, требуемых параметров расходов сырой нефти и нефтяного газа, содержания пластовой воды в сырой нефти, а также отдельных требований заказчика.

В зависимости от производительности установки выпускаются в трех модификациях -«АГЗУ-120М-4,0-400», «АГЗУ-120М-4,0-700», «АГЗУ-120М-4,0-1500».

Перечень основных СИ, которыми комплектуются установки, приведен в таблице 1. Средства измерений, входящие в состав установки, определяются на основании требований опросного листа на установку или технического задания заказчика.

Таблица 1 - Перечень основных СИ, которыми комплектуются модификации установок

Окончание таблицы 1

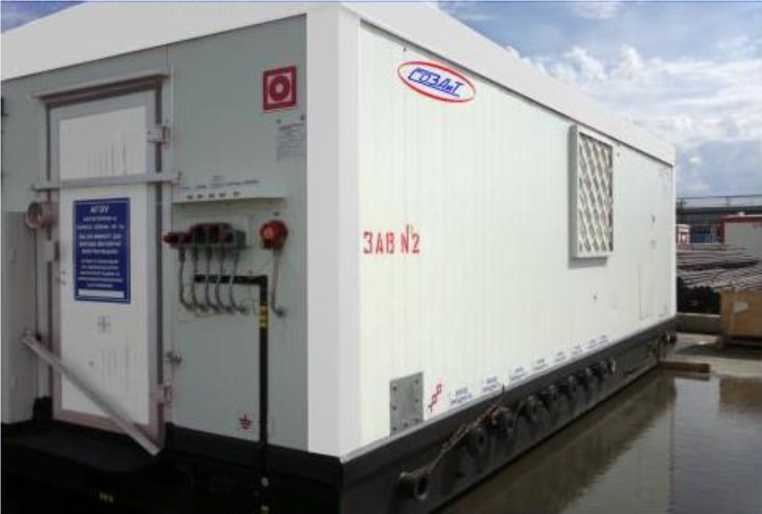

Рисунок 1 - Внешний вид установки

Пломбирование установок от несанкционированного доступа не требуется.

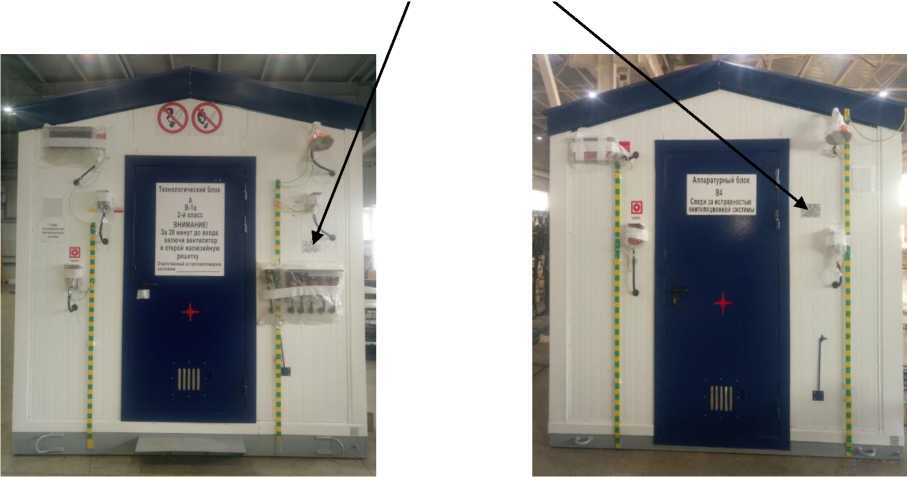

Форма заводского номера установки - цифровое обозначение. Заводской номер установки наносится методом гравировки или шелкографии на идентификационные таблички, размещенные на торцовых сторонах технологического и аппаратурного блоков, указанные на рисунке 2.

Места нанесения

заводского номера

а) Технологический блок

б) Аппартурный блок

Рисунок 2 - Места нанесения заводского номера установки

Программное обеспечение

Программное обеспечение (далее - ПО) СОИ предназначено для сбора, обработки измерительной и сигнальной информации, поступающей от первичных преобразователей параметров, вычислений массы и среднего массового расхода сырой нефти, массы и среднего массового расхода обезвоженной нефти, объема и среднего объемного расхода нефтяного газа, приведения этих параметров к стандартным условиям, передачи измерительной информации на верхний уровень и управляющей информации на блок сигнализации и управления.

В процессе измерений СОИ принимает информацию от измерительных преобразователей параметров, усредняет, по соответствующим алгоритмам, обрабатывает, формирует измерительную информацию, протоколирует, индицирует, регистрирует, хранит результаты прямых измерений и вычислений по каждой скважине за период не менее одного месяца и передает по каналам связи на верхний уровень информационных систем (пунктов сбора измерительной информации систем телемеханики или центральных серверов корпоративных баз данных) архивную информацию и информацию о текущих результатах измерений.

Комплекс ПО состоит из двух частей:

1. ПО операторской панели.

2. ПО контроллера.

ПО контроллера является метрологически значимой частью программного обеспечения. ПО операторской панели расчетов и обработки данных не выполняет, и является только средством визуального интерфейса пользователя.

Исполняемый код ПО контроллера СОИ, результаты измерений хранятся в энергонезависимой памяти контроллера СОИ. Замена исполняемого кода ПО контроллера СОИ, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.

Идентификационные данные программного обеспечения представлены в Таблице 2.

Уровень защиты ПО установок «средний» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО установок

Технические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

* - диапазон измерений указывается в паспорте каждого экземпляра установки и не превышает диапазона измерений, указанного в данной таблице.

Таблица 4 - Основные технические характеристики

Окончание таблицы 4

* - измерения массы сырой нефти без учёта воды производится только при значении объемной доли воды в нефти не более 95 %.

Знак утверждения типа

наносится в верхнем левом углу титульного листа руководства по эксплуатации установки типографским способом и на идентификационные таблички технологического и аппаратурного блоков - методом гравировки или шелкографии.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе МН 715-2016 «ГСИ. Количество нефти и нефтяного газа извлекаемых из недр. Методика измерений установками измерительными групповыми автоматизированными «АГЗУ-120М-4,0», с изменениями №№ 1, 2, 3, 4 ФР.1.29.2018.31220.

Нормативные документы

ГОСТ Р 8.1016-2022 ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования;

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков;

ТУ 4318-211-80025474-2015 Установки измерительные групповые автоматизированные «АГЗУ -120М». Технические условия.
