Трансформаторы напряжения CTY
| Номер в ГРСИ РФ: | 69945-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "F.T.M. Fabbrica Transformatori di Misura srl", Италия |
Трансформаторы напряжения CTY (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц или 60 Гц с номинальным напряжением до 36 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69945-17 |
| Действует | по 12.12.2022 |
| Наименование | Трансформаторы напряжения |
| Модель | CTY |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9f0da6bb-d450-0491-07aa-ac5aa2354e70 |
Производитель / Заявитель
Фирма "F.T.M. S.R.L. Fabbrica Trasformatori di Misura", ИТАЛИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
69945-17: Описание типа
2017-69945-17.pdf
|
Скачать | 81.9 КБ | |
|
69945-17: Методика поверки
2021-mp69945-17.pdf
|
Скачать | 68.8 КБ |
Описание типа
Назначение
Трансформаторы напряжения CTY (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц или 60 Гц с номинальным напряжением до 36 кВ.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Высоковольтный вывод первичной обмотки расположен на верхней части корпуса трансформаторов и выполнен в виде винтового зажима. Выводы вторичных обмоток и заземляемый вывод первичной обмотки расположены в нижней части трансформаторов в виде винтовых зажимов. Корпус трансформаторов выполнен из компаунда на основе эпоксидной смолы, который является главной изоляцией. Трансформаторы укомплектованы крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
Трансформаторы выпускаются в шести исполнениях CTY 7, CTY 12, CTY 17, CTY 24, CTY 24/U и CTY 36, которые отличаются номинальными первичными напряжениями, габаритами и весовыми характеристиками.

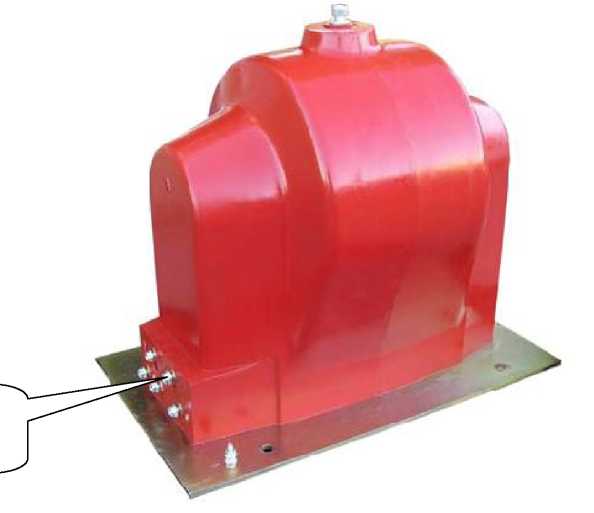

Общий вид трансформатора напряжения CTY, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
место пломбировки
Рисунок 1 - Общий вид трансформатора напряжения CTY
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики трансформаторов
|
Наименование характеристики |
Значение | |||||
|
CTY 7 |
CTY 12 |
CTY 17 |
CTY 24 |
CTY 24/U |
CTY 36 | |
|
Наибольшие рабочие напряжения, кВ |
от 3,6 до 36 | |||||
|
Номинальное напряжение первичной обмотки, кВ |
от 6/^3 до 30/^3 | |||||
|
Номинальное напряжение вторичной обмотки, В |
100; 110; 100/^3; 110/^3; 100/3; 110/3 | |||||
|
Классы точности: - измерительные обмотки - обмотки защиты |
0,2; 0,5; 1 3P | |||||
|
Номинальная мощность для вторичных обмоток, В^ А: - в классе точности 0,2 - в классе точности 0,5 - в классе точности 1 - в классе 3P |
- от 10 до 30 от 10 до 60 от 10 до 80 |
от 10 до 15 от 10 до 40 от 10 до 80 от 10 до 100 |
от 10 до 20 от 10 до 40 от 10 до 80 от 10 до 100 |
от 10 до 20 от 10 до 75 от 10 до 100 от 10 до 300 |
от 10 до 20 от 10 до 75 от 10 до 100 от 10 до 300 |
от 10 до 50 от 10 до 100 от 10 до 200 от 10 до 300 |
|
Номинальная частота, Гц |
50 или 60 | |||||
Таблица 2 - Основные технические характеристики трансформаторов
|
Наименование характеристики |
Значение | |||||
|
CTY 7 |
CTY 12 |
CTY 17 |
CTY 24 |
CTY 24/U |
CTY 36 | |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
235 160 225 |
310 180 240 |
310 190 270 |
355 200 300 |
320 200 300 |
390 280 390 |
|
Масса трансформатора, кг, не более |
20 |
30 |
35 |
50 |
40 |
100 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ2 | |||||
|
Средняя наработка до отказа, ч, не менее |
140000 | |||||
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
CTY |
1 шт. |
|
Формуляр |
ФО |
1 экз. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
рабочий эталон 2 разряда по ГОСТ Р 8.746-2011 единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 3/^3 до 36А3 кВ (трансформатор напряжения измерительный эталонный NVRD рег. номер 32397-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в формуляр.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Техническая документация изготовителя
