Магнитометры трехкомпонентные малогабаритные МТМ-02
| Номер в ГРСИ РФ: | 69952-17 |
|---|---|
| Категория: | Магнитометры |
| Производитель / заявитель: | ООО "НТМ-Защита", г.Москва |
Магнитометры трехкомпонентные малогабаритные МТМ-02 (далее - МТМ-02) предназначены для измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69952-17 |
| Действует | по 12.12.2027 |
| Наименование | Магнитометры трехкомпонентные малогабаритные |
| Модель | МТМ-02 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fbc73651-bc1b-8e04-027f-875654530600 |
Производитель / Заявитель
Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 202 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 09.05.2026 |
Поверители
Скачать
|
69952-17: Описание типа
2017-69952-17.pdf
|
Скачать | 129.4 КБ | |
|
69952-17: Методика поверки
2017-mp69952-17.pdf
|
Скачать | 575.5 КБ |
Описание типа
Назначение
Магнитометры трехкомпонентные малогабаритные МТМ-02 (далее - МТМ-02) предназначены для измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля.
Описание
Принцип действия магнитометра основан на измерении параметров магнитного поля трехкомпонентными датчиками магнитного поля, выполненными на основе датчиков Холла в интегральном исполнении, амплитуда выходных сигналов которых пропорциональна напряженности магнитного поля по каждой координате, обеспечивающий одновременное измерение ортогональных составляющих и модуля вектора напряженности магнитного поля.
МТМ-02 применяются при проведении комплексного санитарно-гигиенического обследования помещений и рабочих мест для обеспечения контроля за биологически опасными уровнями магнитного поля по СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах». Конструкция МТМ-02 позволяет оперативно контролировать уровни остаточной намагниченности поверхностей и торцов изделий вблизи сварных швов.
МТМ-02 является цифровым переносным малогабаритным прибором с автономным питанием. Измеренный сигнал Холловских датчиков выводится на жидкокристаллический индикатор прибора в виде трех компонент и модуля вектора.
По выбору пользователя может быть установлен режим измерения модуля напряженности магнитного поля, включающий измерение трех ортогональных компонент вектора и последующее вычисление его модуля с выводом значений в единицах напряженности магнитного поля или в единицах величин магнитной индукции.
Общий вид МТМ-02 со схемой пломбировки от несанкционированного доступа представлены на рисунке 1.

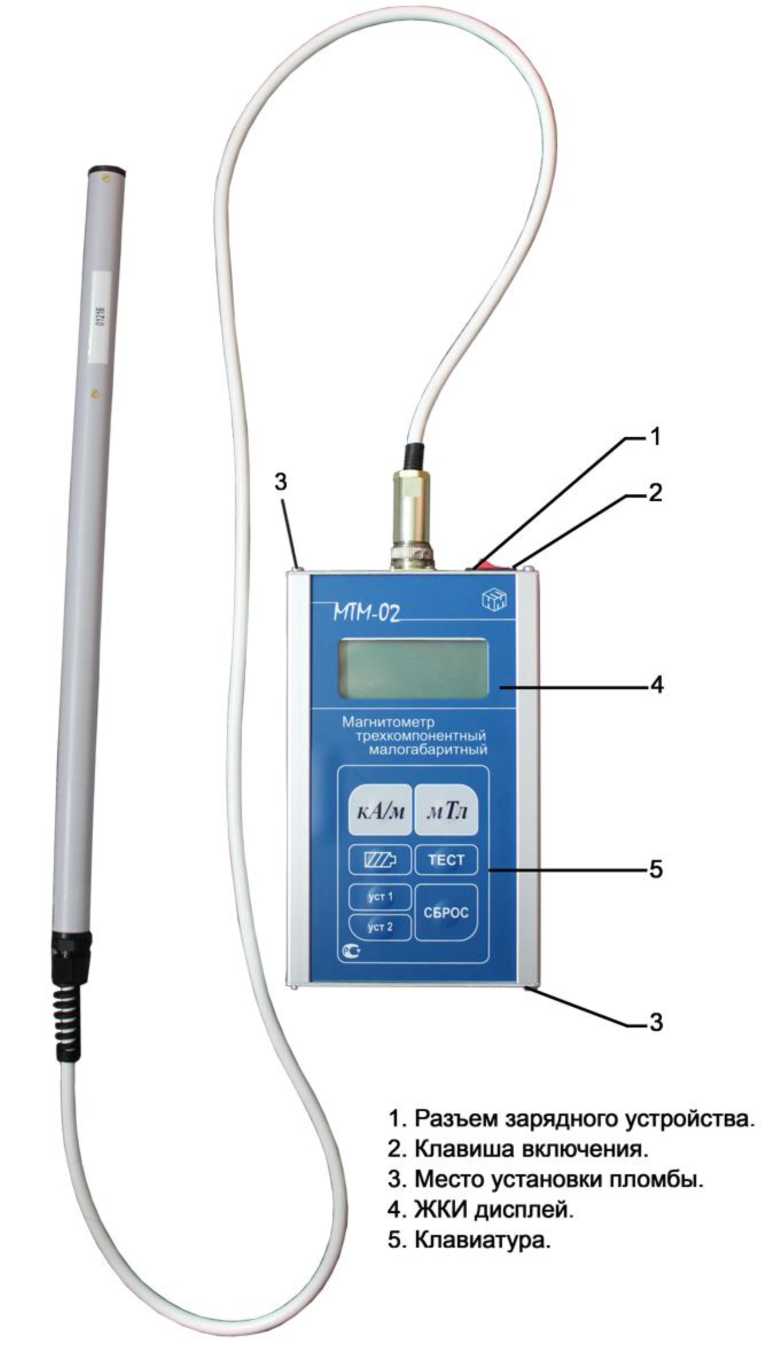

Рисунок 1 - Общий вид МТМ-02 со схемой пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение является встроенным, выполняет следующие функции:
- обеспечение процедуры измерений;
- обработка результатов измерений, их отображение на ЖКИ.
Метрологически значимая часть программного обеспечения МТМ является встроенной. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. ПО МТМ прописывается в запоминающее устройство микроконтроллера, управляющего работой МТМ-02 и установленного на основной плате блока управления и индикации (БУИ). Корпус БУИ запломбирован для предотвращения несанкционированного вскрытия. Память микроконтроллера блокируется защитным кодом на этапе прошивки ПО предприятием-изготовителем.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО МТМ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО МТМ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программа работы ПО МТМ |
|
Номер версии (идентификационный номер) ПО |
1.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля, кА/м |
от -200 до -0,1; от +0,1 до +200 |
|
Диапазон показаний, кА/м |
от -200 до +200 |
|
Пределы допускаемой основной относительной погрешности измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля, %: - в диапазоне от 0,1 до 0,3 кА/м включ. - в диапазоне св. 0,3 до 200 кА/м |
±20 ±10 |
|
Пределы допускаемой дополнительной относительной погрешности измерений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±6 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ВхШхТ), мм, не более: - блок управления и индикации - первичный преобразователь |
170x105x45 0 16x350 |
|
Масса, кг, не более |
0,8 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность при питании от автономного источника питания, Вт, не более |
0,6 |
|
Средняя наработка на отказ, ч |
15000 |
|
Средний срок службы, лет |
6 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -10 до +40 90 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта - типографским способом, на лицевую панель МТМ-02 - фотохимическим методом.
Комплектность
Таблица 4 - Комплектность магнитометра
|
Наименование |
Обозначение |
Количество |
|
Преобразователь напряженности магнитного поля |
БВЕК 590000.10 |
1 |
|
Блок управления и индикации |
БВЕК 590000.20 |
1 |
|
Блок питания |
БП-ЕИ 220/12 |
1 |
|
Аккумулятор |
GP 1300 ААК |
6 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
БВЕК 590000.001 РЭ |
1 |
|
Паспорт |
БВЕК 590000.001 ПС |
1 |
|
Методика поверки |
БВЕК 590000.001 МП |
1 |
Поверка
осуществляется по документу БВЕК 590000.001 МП «Магнитометр трехкомпонентный малогабаритный МТМ-02. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.10.2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.030-2013 (мера напряженности магнитного поля М-503; регистрационный номер в Федеральном информационном фонде 27589-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магнитометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
Технические условия ТУ 4314-002-18446736-17
