Резервуар стальной горизонтальный цилиндрический РГС-10
| Номер в ГРСИ РФ: | 70040-17 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Башнефть-Добыча", г.Уфа |
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерений объема и массы нефти, а также приема, хранения и отпуска нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 70040-17 | ||||||
| Наименование | Резервуар стальной горизонтальный цилиндрический | ||||||
| Модель | РГС-10 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b3a144a2-2540-17a5-2fad-13a171ce06c7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "Башнефть-Добыча", РОССИЯ, г.Уфа
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
70040-17: Описание типа
2017-70040-17.pdf
|
Скачать | 79.5 КБ | |
|
70040-17: Методика поверки
2021-mp70040-17.pdf
|
Скачать | 70 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерений объема и массы нефти, а также приема, хранения и отпуска нефти.
Описание
Резервуар стальной горизонтальный цилиндрический РГС-10 представляет собой горизонтальный сварной сосуд. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефти: приемо-раздаточными патрубками; механическим дыхательным и гидравлическим предохранительным клапанами; прибором для замера уровня; противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара - подземная.
Резервуар стальной горизонтальный цилиндрический РГС-10 с заводским номером 2974 расположен в НКЦДНГ ЦПС «Кирско-Коттынский» Общества с ограниченной ответственностью «Башнефть-Добыча», (ООО «Башнефть-Добыча»). Общий вид резервуара представлен на рисунке 1.

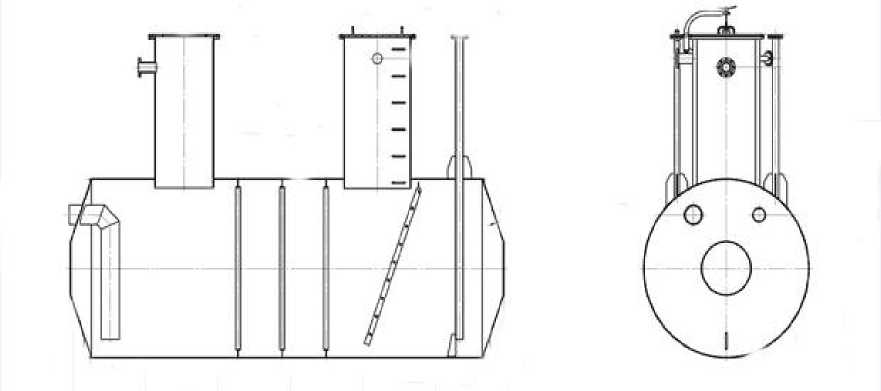

Рисунок 1 - Общий вид резервуаров РГС-10
Пломбирование резервуара стального горизонтального цилиндрического РГС-10 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
РГС-10 | |
|
Номинальная вместимость, м3 |
10 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
РГС-10 | |
|
Габаритные размеры, мм, не более - высота - диаметр |
2638 2400 |
|
Рабочая среда |
нефть по ГОСТ Р 51858-2002 |
|
Средний срок службы, лет |
20 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара методом печати.
Комплектность
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-10 |
1 шт. |
|
Технический паспорт |
1экз. | |
|
Градуировочная таблица |
1экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502, Р20Н2Г, регистрационный № 60606-15.
Эталонный уровнемер 2-горазряда с пределами допускаемой погрешности ±1 мм
по ГОСТ 8.477-82.
Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм3 по ГОСТ 8.400-2013.
Термометр лабораторный ТЛ-4, регистрационный №. 303-91.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Сведения о методах измерений
МИ 3249-2009 «ГСИ. Масса и объем нефти. Методика измерений в горизонтальных резервуарах, утверждена ФГУП «ВНИИР» ГНМЦ 24.11.2009 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2009.06688.
Нормативные документы
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Техническая документация ООО «Башнефть-Добыча».
