Датчики давления PS 2010
| Номер в ГРСИ РФ: | 70087-17 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Датчик давления PS2010 (далее - датчик) предназначен для измерений переменного (импульсного) давления в жидких и газообразных средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70087-17 |
| Действует | по 29.12.2027 |
| Наименование | Датчики давления |
| Модель | PS 2010 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 03135d8f-44a5-1b79-4f3c-fb1f160c6c67 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородской обл., г. Саров
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 55 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
70087-17: Описание типа
2022-70087-17.pdf
|
Скачать | 726.6 КБ | |
|
70087-17: Методика поверки
2017-mp70087-17.pdf
|
Скачать | 310.6 КБ |
Описание типа
Назначение
Датчик давления PS2010 (далее - датчик) предназначен для измерений переменного (импульсного) давления в жидких и газообразных средах.
Описание
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на пьезокерамический чувствительный элемент, генерирующий электрический заряд, пропорциональный воздействующему давлению. Встроенный усилитель датчика преобразует заряд в выходное напряжение.
Датчик представляет собой неразъемную сварную конструкцию из нержавеющей стали с чувствительным элементом из пьезокерамики ЦТС-19 и встроенным усилителем, обеспечивающим согласование высокого импеданса пьезоэлемента с низкоомным входом регистрирующей аппаратуры. Датчик имеет встроенный кабель с герметичной заделкой, оканчивающейся розеткой соединителя СНЦ23-10/18Р-13-В. Корпус датчика (без соединителя) имеет степень защиты от внешних воздействий IP67 по ГОСТ 14254. Защитная сетка, входящая в комплект поставки, предназначена для снижения пироэффекта при измерениях в низкочастотной области.
Заводской номер, состоящий из пяти цифр арабского алфавита, однозначно идентифицирующий каждый экземпляр, выполнен методом лазерной гравировки.
Общий вид датчика с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1. Нанесение знака поверки и пломбирование датчиков не предусмотрено. Внешний вид защитной сетки из комплекта поставки датчика представлен на рисунке 2.

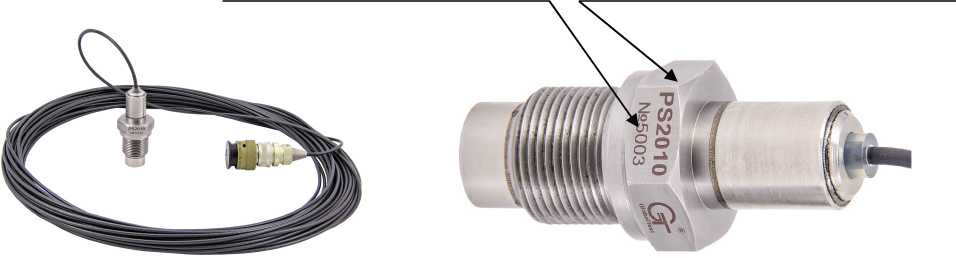

Место нанесения заводского номера Место нанесения знака утверждения типа
а) б)
Рисунок 1 - Датчик давления PS2010
Рисунок 2 - Защитная сетка датчика давления PS2010
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых давлений, кПа |
от 0 до 150 |
|
Номинальное значение коэффициента преобразования, мВ/кПа |
20 ± 15 |
|
Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений, % |
± 3 |
|
Отклонение номинального значения коэффициента преобразования от паспортного значения в течение года, %, не более |
10 |
|
Рабочий диапазон частот, Г ц |
от 0,05 до 2500 |
|
Неравномерность частотной характеристики, % |
± 15 |
|
Полярность выходного сигнала |
положительная |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур, % на каждые 10 °С |
± 2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +21 до +25; от 30 до 80; от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
|
Выходное сопротивление, Ом, не более |
500 |
|
Постоянный ток питания датчика , мА |
от 2 до 20 |
|
Напряжение питания датчика от внешнего источника постоянного тока, В |
от 15 до 30 |
|
Уровень постоянного напряжения на выходе, В |
от 8 до 11 |
|
Потребляемая мощность, мВт, не более |
650 |
|
Габаритные размеры: - диаметр, мм, не более - длина (без кабеля), мм, не более - длина кабеля, м |
32; 67; (2 ± 0,1)* |
|
Масса, кг, не более: - без кабеля - с кабелем |
0,15 0,43 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Степень защиты корпуса датчика (без соединителя) от внешних воздействий по ГОСТ 14254 |
IP67 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +125 |
|
Прочен к воздействию: - пикового ударного ускорения амплитудой до 100 м/с2 и длительностью импульса от 5 до 15 мс; - относительной влажности воздуха до 98 % при температуре +25 °С | |
|
Гарантийный срок хранения с момента изготовления 42 месяца | |
|
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев | |
|
*Длина кабеля определяется заказчиком. Датчик с длиной кабеля (2 ± 0,1) м поставляется по умолчанию | |
Знак утверждения типа
наносят на корпус датчика с помощью лазерной маркировки, на титульные листы паспорта АБКЖ.433643.004 ПС и руководства по эксплуатации АБКЖ.433643.004 РЭ типографским способом.
Комплектность
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Датчик давления PS2010 |
АБКЖ.433643.004 |
1 |
|
У плотнительное кольцо |
АГТ-Л.110.017-01 |
1 |
|
Сетка защитная посеребренная |
Shure RK143G |
1 |
|
Фланец |
АГТ-Л.478.011 |
1 |
|
Шпилька М2 10 |
2 | |
|
Датчик давления PS2010. Паспорт |
АБКЖ.433643.004 ПС |
1 |
|
Датчик давления PS2010. Методика поверки |
АБКЖ.433643.004 МП |
1 |
|
Датчик давления PS2010. Руководство по эксплуатации |
АБКЖ.433643.004 РЭ |
поставляются на партию более 10 шт. |
Сведения о методах измерений
В разделе «Использование по назначению» руководства по эксплуатации АБКЖ.433643.004 РЭ.
Нормативные документы
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1^102 до 2,5407 Па для частот от 540-1 до 1-104 Гц и длительностей от 1-10-5 до 10 с при постоянном давлении до 5-106 Па;
АБКЖ.433643.004 ТУ Датчик давления PS2010. Технические условия.
