Датчики температуры MONI-PT100-4/20МА
| Номер в ГРСИ РФ: | 70091-17 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | Компания "Pentair Thermal Management Belgium NV", Бельгия |
Датчики температуры М0№-РТ100-4/20МА (далее - датчики) предназначены для измерений температуры жидких и сыпучих сред и вывода измеренных значений в виде выходного сигнала силы постоянного тока в диапазоне 4 - 20 мА.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70091-17 |
| Действует | по 29.12.2027 |
| Наименование | Датчики температуры |
| Модель | MONI-PT100-4/20МА |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | df23c8e8-4971-f35b-02cb-2cd717f4083b |
Производитель / Заявитель
Компания "nVent Thermal Belgium" NV, Бельгия; Компания "Pentair Thermal Management Belgium NV", Бельгия (срок свидетельства: 29.12.2022 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
70091-17: Описание типа
2018-70091-17.pdf
|
Скачать | 142.5 КБ | |
|
70091-17: Методика поверки
2017-mp70091-17.pdf
|
Скачать | 352.9 КБ |
Описание типа
Назначение
Датчики температуры MONI-PT100-4/20MA (далее - датчики) предназначены для измерения температуры жидких и сыпучих сред и вывода измеренных значений в виде выходного сигнала силы постоянного тока в диапазоне 4 - 20 мА.
Описание
Принцип действия датчика основан на свойстве платины изменять электрическое сопротивление с изменением температуры и преобразованием в выходной унифицированный сигнал.
Датчик представляет собой платиновый чувствительный элемент (НСХ Pt100), помещенный в защитную арматуру из нержавеющей стали, подключенный к трансмиттеру в соединительной коробке из армированного стекловолокном полиэфира. Сигнал от чувствительного элемента трансмиттером линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы постоянного тока, линейный по отношению к температуре и сопротивлению.
Датчики могут применяться во взрывоопасных зонах.

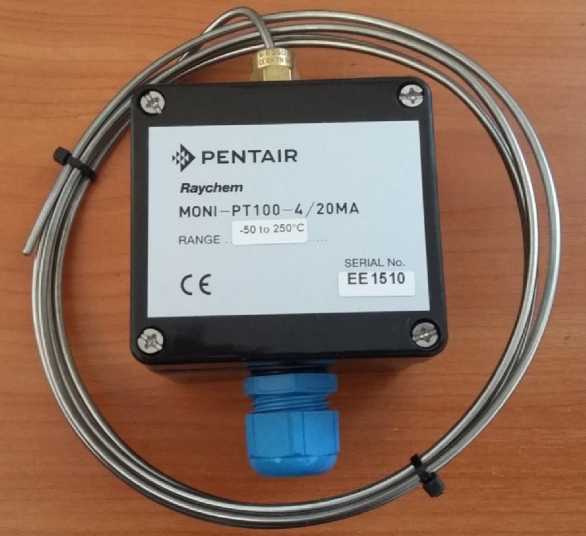

Общий вид датчика представлен на рисунке 1.
Рисунок 1 - Общий вид датчика
Программное обеспечение
Датчик функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки и передачи измерительной информации посредством выходного сигнала силы постоянного тока 4-20 мА.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО модификаций |
2945 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +250 |
|
Пределы допускаемой основной абсолютной погрешности в температурном эквиваленте, °С Pt100 трансмиттера |
±(0,3+0,005-|t|) ±(0,005^tmax-tmin|) |
|
Пределы допускаемой дополнительной погрешности приведенной к диапазону измерений, вызванная отклонением температуры от (+20±5) °С, на 10 °С, % |
±0,1 |
|
Примечания 1) t - измеренное значение температуры, tmax-tmin - разность верхнего и нижнего предела измерений трансмиттера 2) Основная погрешность датчика определяется как арифметическая сумма погрешности чувствительного элемента и трансмиттера | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной унифицированный сигнал, мА |
от 4 до 20 |
|
Напряжение питания постоянным током, В |
24(от токовой петли 4-20 мА) |
|
Потребляемая мощность, В^А, не более |
0,5 |
|
Схема подключения |
3-х проводная |
|
Габаритные размеры, мм, не более длина погружаемой части диаметр погружаемой части соединительная коробка |
2000 3 80x75x55 |
|
Масса, г, не более |
0,46 |
|
Маркировка взрывозащиты |
Ex e IIC T6 Gb Ex tb IIIC T85°C Db IP66 |
|
Условия эксплуатации трансмиттера: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, % |
от -50 до +60 до 95 |
|
Среднее время наработки до метрологического отказа, ч Средний срок службы, лет |
93000 20 |
Знак утверждения типа
наносят на титульный лист эксплуатационной документации типографическим способом .
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование изделия или документа |
Обозначение |
Количество |
|
Датчики температуры |
MONI-PT100-4/20MA |
1 шт. |
|
Паспорт |
PSP RU MONI-PT100-4/20MA 704058-000 -049(1) |
1 экз. |
|
Методика поверки |
МП 2411-0148-2017 |
1 экз. |
Поверка
осуществляется по документу МП 2411-0148-2017 «Датчики температуры MONI-PT100-4/20MA.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 июля 2017 г.
Основные средства поверки:
- калибратор многофункциональный серии СЕ модификации CED 7000, регистрационный номер 57455-14 в Федеральном информационном фонде средств измерений;
- термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, регистрационный номер 19916-10 в Федеральном информационном фонде средств измерений;
- преобразователь сигналов ТС и ТП «Теркон», регистрационный номер 23245-08 в Федеральном информационном фонде средств измерений;
- термостат жидкостный 814 фирмы «ISOTECH», регистрационный номер 20510-06 в Федеральном информационном фонде средств измерений;
- термостат жидкостный 7012, регистрационный номер 40415-09 в Федеральном информационном фонде средств измерений.
- термостат переливной прецизионный ТПП-1.0, регистрационный номер 33744-07 в Федеральном информационном фонде средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация компании «nVent Thermal Belgium» NV, Бельгия.
