Трансформаторы напряжения НОЛ(П)-СВЭЛ
| Номер в ГРСИ РФ: | 70107-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург |
Трансформаторы напряжения НОЛ(П)-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70107-17 |
| Действует | по 29.12.2027 |
| Наименование | Трансформаторы напряжения |
| Модель | НОЛ(П)-СВЭЛ |
| Модификации |
НОЛП-СВЭЛ-(ХХ1)-М-Х2-Х3-X4, где: Н - напряжения О - однофазный Л - с литой изоляцией П - конструктивное исполнение с предохранительным устройством СВЭЛ - товарный знак изготовителя (ХХ1) - класс напряжения М - модифицированный Х2 - номер конструктивного исполнения Х3 - климатическое исполнение по ГОСТ 15150-69 Х4 - категория размещения по ГОСТ 15150-69 |
| Приказы |
№1878 от
15.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | db986e4d-e71f-ae07-67f4-92f1c33ee0c5 |
Производитель / Заявитель
ООО «СВЭЛ-Силовые трансформаторы», РОССИЯ, 620010, Свердловская область, г. Екатеринбург, ул. Черняховского, стр. 61
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
3161
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3160 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
70107-17: Описание типа
2017-70107-17.pdf
|
Скачать | 192.6 КБ | |
|
70107-17: Методика поверки
2021-mp70107-17.pdf
|
Скачать | 68.8 КБ | |
|
70107-17: Описание типа
2026-70107-17.pdf
|
Скачать | 228.7 КБ |
Описание типа
Назначение
Трансформаторы напряжения НОЛ(П)-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, а также открытые распределительные устройства (ОРУ) наружной установки и являются комплектующими изделиями.
Трансформаторы напряжения НОЛ(П)-СВЭЛ - однофазные, электромагнитные, незаземляемые, с литой изоляцией.
Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и одной вторичной, который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.
Магнитопровод трансформаторов стержневого типа, разрезной. Обмотки расположены на магнитопроводе концентрически. Первичная обмотка защищена экраном.
В верхней части корпуса трансформаторов расположены высоковольтные выводы «А» и «Х» первичной обмотки.
Высоковольтные выводы первичной обмотки трансформаторов конструктивного исполнения НОЛП-СВЭЛ выполнены в виде съемного защитного предохранительного устройства электромагнитного типа (СПУЭ).
Выводы вторичных обмоток расположены на клеммной площадке в передней торцевой части трансформатора внизу, а вывод заземления - с задней торцевой части. На выводы вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.
Маркировка выводов первичной и вторичной обмоток трансформаторов рельефная, выполненная при заливке трансформатора компаундом.
На опорной поверхности трансформатора имеются четыре втулки с резьбой М10, предназначенные для крепления трансформатора к плите, в ячейке КРУ или на месте установки.
Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, классами точности, мощностью, количеством обмоток.
Общий вид трансформаторов представлен на рисунках 1 - 3.
Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 4.
На трансформаторах имеется табличка технических данных.
Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории размещения 1 и 2 по ГОСТ 15150-69.
Рабочее положение трансформаторов в пространстве - любое (для трансформаторов категории размещения 1 по ГОСТ 15150-69 - вертикальное).
Рисунок 1 - Общий вид трансформаторов напряжения НОЛ-СВЭЛ

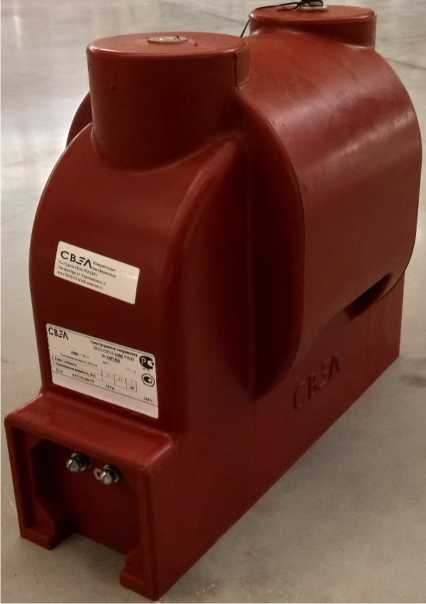

Рисунок 2 - Общий вид трансформаторов напряжения НОЛ-СВЭЛ-10М
Место пломбирования

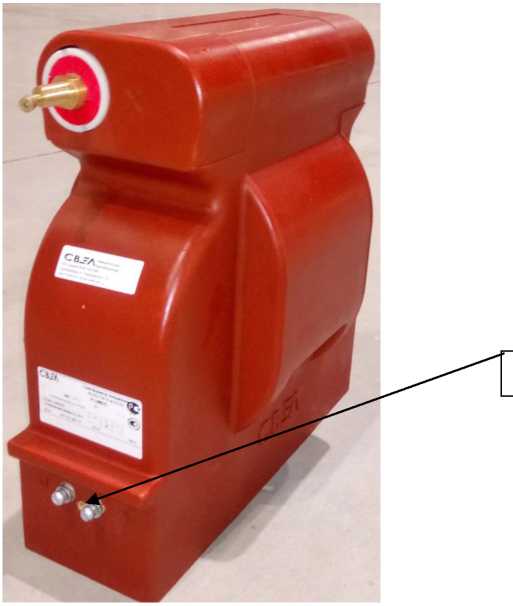

Рисунок 3 - Общий вид трансформаторов напряжения НОЛП-СВЭЛ-6(10)М
Н О Л П - СВЭЛ - ХХ - М - Х - Х - X
|
Категория размещения по ГОСТ 15150-69 | |||
|
Климатическое исполнение по ГОСТ 15150-69 | |||
|
Номер конструктивного исполнения | |||
|
Модифицированный | |||
Класс напряжения
Товарный знак изготовителя Конструктивное исполнение с предохранительным устройством С литой изоляцией____________
Однофазный________________
Напряжения
Рисунок 4 - Структура условного обозначения трансформаторов напряжения НОЛ(П)-СВЭЛ
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики трансформаторов напряжения НОЛ(П)-СВЭЛ
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, В |
от 3000 до 35000 включ. |
|
Номинальное напряжение вторичной обмотки, В |
от 100/3 до 230 включ. |
|
Классы точности вторичной обмотки |
0,2; 0,5; 1,0; 3,0 |
|
Номинальная мощность вторичной обмотки, 1ТА |
от 1 до 600 включ. |
|
Предельная мощность трансформатора, В^А |
от 25 до 1000 включ. |
|
Схема и группа соединения обмоток |
1/1-0 |
|
Номинальная частота напряжения сети, Гц |
50 или 60 1) |
|
1) Для трансформаторов, предназначенных для поставок на экспорт. | |
Таблица 2 - Основные технические характеристики трансформаторов напряжения НОЛ(П)-СВЭЛ:
|
Наименование характеристики |
Значение | ||
|
НОЛ-СВЭЛ-6(10) |
НОЛ-СВЭЛ-6(10)М |
НОЛП-СВЭЛ-6(10)М | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
336х148х252 |
370x178x306 |
362x178x339 |
|
Масса, кг, не более |
27 |
36 |
39 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69: - УХЛ1, диапазон рабочих температур, °С - Т1, диапазон рабочих температур, °С - УХЛ2, диапазон рабочих температур, °С Т2, диапазон рабочих температур, °С |
от -60 до +50 от -10 до +60 от -60 до +551) от -10 до +601) | ||
|
Средний срок службы, лет |
30 | ||
|
Средняя наработка до отказа, ч |
4-105 | ||
1) Верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ.
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||
|
НОЛ-СВЭЛ-6(10)Ш |
НОЛ-СВЭЛ-20 |
НОЛ-СВЭЛ-35 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
377x178x435 |
376x195x305 |
448x260x455 |
|
Масса, кг, не более |
43 |
40 |
75 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69: - УХЛ1, диапазон рабочих температур, °С - Т1, диапазон рабочих температур, °С - УХЛ2, диапазон рабочих температур, °С - Т2, диапазон рабочих температур, °С |
от -60 до +50 от -10 до +60 от -60 до +55 1) от -10 до +601) | ||
|
Средний срок службы, лет |
30 | ||
|
Средняя наработка до отказа, ч |
4-105 | ||
1) Верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ
Знак утверждения типа
наносится на табличку технических данных трансформатора методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения НОЛ(П)-СВЭЛ (исполнение по заказу) |
0ЭТ.591.003 ТУ |
1 шт. |
|
Предохранительное устройство |
- |
1 шт. 1) |
|
Комплект для пломбирования |
- |
1 шт. |
|
Комплект крепежа |
- |
1 шт. 2) |
|
Паспорт |
0ЭТ.467.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
0ЭТ.461.002 РЭ |
1 экз. 3) |
|
1) - Для исполнений НОЛП-СВЭЛ. 2) - Для исполнений категории размещения 1 по ГОСТ 15150-69. 3) - При поставке партии трансформаторов в один адрес общее количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее десяти экземпляров на партию из ста штук. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/\3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
0ЭТ.591.003 ТУ Трансформаторы напряжения НОЛ(П)-СВЭЛ. Технические условия
