Приборы комбинированные цифровые Щ300
| Номер в ГРСИ РФ: | 7011-79 |
|---|---|
| Производитель / заявитель: | Завод "ЗИП", г.Краснодар |
|
7011-79: Описание типа
2026-7011-79.pdf
|
Скачать | 141.6 КБ |
Для измерения постоянного тока, напряжения постоянного тока и сопротивления постоянному току
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 7011-79 |
| Наименование | Приборы комбинированные цифровые |
| Модель | Щ300 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 364dea2d-61c6-38cb-b7eb-649d89779cc5 |
| Год регистрации | 1979 |
| Общие данные | |
|---|---|
| Источник информации | 55-80г с.05 |
| Технические условия на выпуск | ТУ 25-04.3717-79 |
| Класс СИ | 34.01.05 |
| Год регистрации | 1979 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | - |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | нет |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 1979 |
Производитель / Заявитель
Завод "ЗИП", РОССИЯ, г.Краснодар
Россия
350010, Зиповская ул., 5
Поверка
| Методика поверки / информация о поверке | ТО и ИЭ |
| Межповерочный интервал / Периодичность поверки | - |
| Зарегистрировано поверок |
10652
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9988 (94%) |
| Неуспешных поверок (СИ непригодно) | 664 (6 %) |
| Актуальность информации | 22.10.2026 |
Поверители
Скачать
|
7011-79: Описание типа
2026-7011-79.pdf
|
Скачать | 141.6 КБ |
Описание типа
Назначение

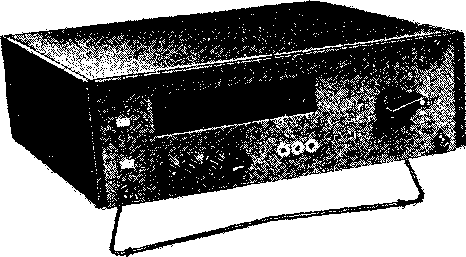

Приборы комбинированные цифровые ЩЗСЮ (см. рисунок) предназначены для измерения силы постоянного тока, постоянного напряжения, сопротивления постоянному току.
Приборы предназначены для работы при температуре окружающего воздуха от 10 до 37 °C и относительной влажности не более 80 %.
По климатическим и механическим воздействиям прибор относится к 4 группе ГОСТ 12997—76.
Описание
Измеряемые ток, напряжение, сопротивление подключаются ко входу масштабного преобразователя, который преобразует измеряемую величину в напряжение. После дальнейших преобразований напряжение преобразуется в показание прибора.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пределы измеряемых величин, входные параметры и пределы допускаемых значений основной погрешности с учетом расширенной до 120 % области измерения в нормальных условиях указаны в таблице.
|
Измеряемая величина |
Предел измерения |
Предел допусхдемой от-носитедьиой погрешности К |
Входное Сопротивление, МОм |
J Падение f напряже-1 ння на f приборе, 1 мВ |
Lui т«К1 гя-•нч-миие «пр-упш-..амн« |
|
Напряжение |
1 мВ 10 мВ |
±0,2+0,1(——1) i/jf ±0,1+0,05 (^-1) |
>1 >10 | ||
|
100 мВ 1 В |
±0,05+0,02 (^—1) Цт |
>100 >1000 | |||
|
10 в 100 в 1 кВ |
10±0,1 | ||||
|
Ток |
100 нА 1 мкА |
±0,2+0,1 (Д—1) ‘х ±0,1+0,05(^-_]) |
<1 |
-- | |
|
10 мкА 100 мкА 1 мА 10 мА |
±0,l+0,02(^-_i) |
<10 | |||
|
£100 мА 1 А |
±0, l+0,04(is—1) |
<150 <500 | |||
|
Сопротивление |
100 Ом 1 кОм 10 кОм 100 кОм |
±0,1 + 0,02(^_]) |
— |
— |
:С нА 1 ыЛ 11'0 мы А 10 мкА L д1кЛ 1 мкА Н'Й пЛ 10 иЛ |
|
1 Мом 10 Мом |
±0,1+0,04(Я“_1) | ||||
|
100 МОм 1 ГОм |
±0,5+0,2(§L_1) *\х ±2,0+0,5(|+_1} К* 1 |
При и е ч а н и е, показания прибора.
1к. Лк — пределы измерения; Л'х, /х, Rx —
Прибор имеет внешний и автоматический запуск.
Полярность измеряемого тока и напряжения определяется автоматически.
Выбор пределов измерения осуществляется вручную.
Отсчет результата измерения производится по отсчетному устройству, индицирующему: полярность измеряемого тока и напряжения; пять цифр отсчета; десятичную запятую (точку).
Ослабление внешней помехи не хуже:
60 дБ — для помехи последовательного вида, представляющей собой напряжение частоты питающей сети, приложенное ко входу прибора;
80 дБ — для помехи параллельного вида, представляющей собой напряжение частоты питающей сети, приложенное ко входу прибора относительно корпуса при несимметрии входа 1 кОм;
100 дБ — для помехи параллельного вида, представляющей собой напряжение постоянного тока, приложенное ко входу прибора относительно корпуса при несимметрии входа 1 кОм.
Прибор обеспечивает вывод на внешнее устройство информации о пределе измерения, величине и полярности измеряемого параметра в двоично-десятичном коде в соответствии с ГОСТ 10938—75.
Время самопрогрева прибора 1 ч.
Прибор сохраняет все свои метрологические характеристики в течение 24 ч непрерывной работы, включая время самопрогрева.
Время непрерывной работы прибора без калибровки и установки нулей не менее 1 ч для пределов 100 нА, 1 мВ и ,!в ч для остальных пределов измерения.
Питание прибора осуществляется от сети напряжением 220В.
Мощность, потребляемая прибором от сети при номинальном напряжении питания, 25 В-А.
Габаритные размеры '110X317 X350 мм.
Масса 6 кг.
Комплектность
Совместно с прибором поставляют:
1) чемодан с запчастями и принадлежностями;
2} техническое описание и инструкцию по эксплуатации;
3) документ, удостоверяющий качество прибора.
Поверка
Поверку приборов производят в соответствии с методикой, изложенной в техническом описании и инструкции по эксплуатации, входящих в комплект поставки. .
Испытания проводила государственная комиссия.
