Модули весовые дискретного действия для многокомпонентного дозирования ММД
| Номер в ГРСИ РФ: | 70155-18 |
|---|---|
| Производитель / заявитель: | ЗАО "МК "ТЕХНЭКС", г.Екатеринбург |
Модули весовые дискретного действия для многокомпонентного дозирования ММД (далее - модули) предназначены для весового автоматического дискретного многокомпонентного дозирования сыпучих веществ и материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70155-18 |
| Действует | по 16.01.2023 |
| Наименование | Модули весовые дискретного действия для многокомпонентного дозирования |
| Модель | ММД |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 35ab317e-cd61-b30f-9c48-504ec6c1bb65 |
Производитель / Заявитель
Открытое акционерное общество «Машиностроительная компания «Технэкс» (ООО «МК «Технэкс»), г. Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
70155-18: Описание типа
2022-70155-18.pdf
|
Скачать | 337.9 КБ | |
|
70155-18: Методика поверки
2018-mp70155-18.pdf
|
Скачать | 431.2 КБ |
Описание типа
Назначение
Модули весовые дискретного действия для многокомпонентного дозирования ММД (далее - модули) предназначены для весового автоматического дискретного многокомпонентного дозирования сыпучих веществ и материалов.
Описание
Принцип действия модулей основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести дозируемого вещества в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе (далее - АЦП) производства фирмы «Siemens» в системе управления.
Конструктивно модули состоят из расходных бункеров, соединенных с автоматическими питателями, взвешивающего узла и системы управления.
Система управления состоит из:
- устройства управления питателем;
- устройства задания массы дозы;
- устройства, прерывающего подачу.
Модули осуществляют дозирование витаминов, микрокомпонентов комбикормов, премиксов и других сыпучих пищевых продуктов с объемной массой от 0,25 до 1,8 т/м3, с размерами частиц и (или) гранул от 0,005 до 5 мм и влажностью не более 15 %.
Модули выпускаются в модификациях (ММД 30, ММД 50, ММД 100, ММД 10/100, ММД 300), отличающихся метрологическими характеристиками, количеством расходных бункеров и конструктивным исполнением (линейная или круговая конструкция), габаритными размерами и массой.
Число и расположение расходных бункеров определяется заказом, число бункеров составляет от 6 до 16. Модули оснащены автоматическим устройством установки нуля.
Основные функции системы управления:
- проведение самотестирования (диагностики) основных узлов модуля и передача информации об ошибках и аварийных ситуациях;
- управление работой автоматических питателей и взвешивающего узла;
- контроль нижнего уровня дозируемого материала в бункерах.
Общий вид модулей представлен на рисунке 1.
Идентификационная маркировка наносится на раму модуля. Место нанесения маркировочной таблички указано на рисунке 1.
На маркировочной табличке указывается:
- наименование производителя или товарный знак;
- обозначение типа;
- обозначение технических условий;
- серийный номер;
- дата выпуска;
- знак декларирования соответствия;
- знак утверждения типа.
Знак поверки наносится на свидетельство о поверке.
а) б)
Стрелками обозначены места нанесения маркировочной таблички.

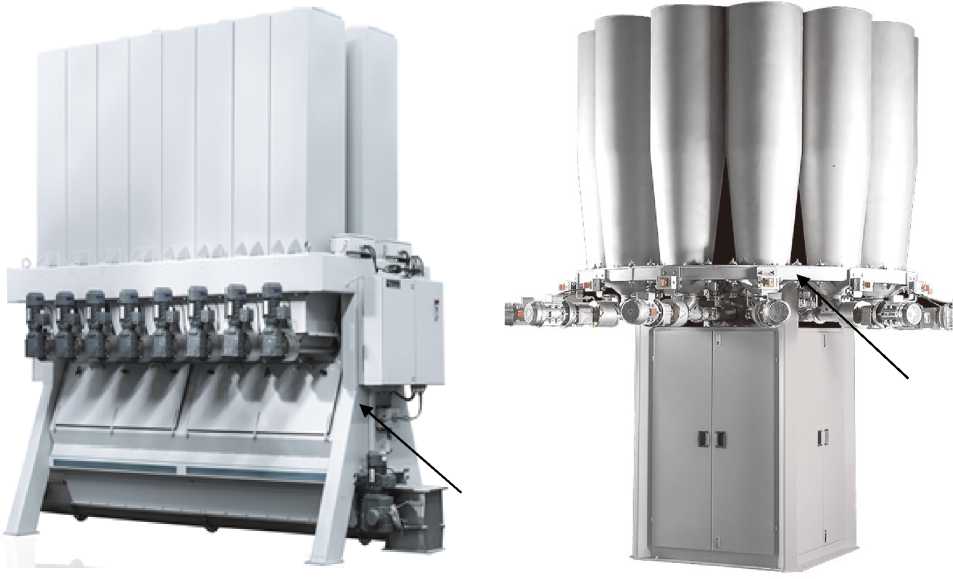

Рисунок 1 - Общий вид модулей весовых дискретного действия для многокомпонентного дозирования с линейной (а) и круговой (б) конструкцией
Программное обеспечение
Модули работают под управлением программной среды автоматизированной системы управления технологическим процессом. Обработку сигналов с тензодатчиков и управление процессом дозирования обеспечивает программное обеспечение (далее - ПО), загружаемое, посредством прямого доступа к памяти АЦП.
Идентификационное наименование ПО и номер версии отображается на мониторе панели оператора. Основные функции ПО: обработка сигнала весоизмерительного датчика и передача данных на периферийные устройства для управления процессом дозирования.
Метрологически значимая часть ПО модулей в виде скомпилированного бинарного файла при производстве и защищена от доступа и изменения пломбами.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MMD 2 0 |
|
Номер версии ПО |
не ниже 3.70.K5540 |
|
Цифровой идентификатор ПО |
- |
Конструкция модулей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модификации | ||||
|
ММД 30 |
ММД 50 |
ММД 100 |
ММД 10/100 |
ММД 300 | |
|
Цена деления шкалы (d), кг |
0,005 |
0,02 |
0,05 |
0,002/0,05 |
0,2 |
|
Номинальная минимальная доза (Minfill), кг |
0,335 |
2,660 |
6,650 |
0,044 |
40 |
|
Наибольший предел (Max), кг |
30 |
50 |
100 |
10/100 |
300 |
|
Наименьший предел (Мт), кг |
0,1 |
0,4 |
5,0 |
0,1/5,0 |
10 |
|
Максимально допустимое отклонение каждой дозы от среднего, при первичной поверке (при эксплуатации), для массы дозы от Minfill до 50 г включ. св. 50 г до 100 г включ. св. 100 г до 200 г включ. св. 200 г до 300 г включ. св. 300 г до 500 г включ. св. 500 г до 1000 г включ. св. 1000 г до 10000 г включ. св. 10000 г до 15000 г включ. св. 15000 г до Max включ. |
±3,6 % (±4,5 %) ±1,8 г (±2,75 г) ±1,8 % (±2,75 %) ±3,6 г (±4,5 г) ±1,2 % (±1,5 %) ±6 г (±7,5 г) ±0,6 % (±0,75 %) ±60 г (±75 г) ±0,4 % (±0,5 %) | ||||
|
Максимально допускаемая погрешность заданного значения, для массы дозы от Minfill до 50 г включ. св. 50 г до 100 г включ. св. 100 г до 200 г включ. св. 200 г до 300 г включ. св. 300 г до 500 г включ. св.500 г до 1000 г включ. св. 1000 г до 10000 г включ. св.10000 г до 15000 г включ. св. 15000 г до Max включ. |
±1,125 % ±0,6875 г ±0,6875 % ±1,125 г ±0,375 % ±1,875 г ±0,1875 % ±18,75 г ±0,125 % | ||||
|
Диапазон компенсации массы тары |
от 0 до Мах | ||||
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
380 |
|
- частота, Г ц |
50 ± 1 |
|
Потребляемая мощность, В^А, не более |
4,4 |
|
Габаритные размеры, мм, не более | |
|
- длина |
5000 |
|
- ширина |
3700 |
|
- высота |
5600 |
|
Масса, кг, не более |
4600 |
|
Условия эксплуатации | |
|
- температура окружающей среды, °С |
от +5 до +35 |
|
- относительная влажность (при 25 °С), %, не более |
80 |
|
Полный срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на маркировочной табличке, закрепляемой на корпусе модуля.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Количество |
|
Модули весовые дискретного действия для многокомпонентного дозирования ММД |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 134-241-2017 |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы;
ТУ 28.93.13-003-14497576-2017 (идентичны ТУ 5144-003-26424460-2000) Модули весовые дискретного действия для многокомпонентного дозирования. Технические условия.
