Зонды гидрологические модификаций CTD 48, CTD 48M, CTD 48Mc
| Номер в ГРСИ РФ: | 70179-18 |
|---|---|
| Производитель / заявитель: | Фирма "Sea & Sun Technology GmbH", Германия |
Зонды гидрологические модификаций CTD 48, CTD 48М, CTD 48Мс (далее - зонды) предназначены для измерений температуры, гидростатического давления и удельной электрической проводимости (УЭП) морской воды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70179-18 |
| Действует | по 24.01.2028 |
| Наименование | Зонды гидрологические |
| Модель | модификаций CTD 48, CTD 48M, CTD 48Mc |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 890714e7-b0a9-dfaf-5276-c23019683bc2 |
Производитель / Заявитель
Фирма Sea & Sun Technology GmbH, Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (67%) |
| Неуспешных поверок (СИ непригодно) | 8 (33 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
70179-18: Описание типа
2020-70179-18.pdf
|
Скачать | 479.3 КБ | |
|
70179-18: Методика поверки
2020-mp70179-18.pdf
|
Скачать | 3.9 MБ |
Описание типа
Назначение
Зонды гидрологические модификаций CTD 48, CTD 48M, CTD 48Мс (далее - зонды) предназначены для измерений температуры, гидростатического давления и удельной электрической проводимости (далее - УЭП) морской воды, рН, окислительно-восстановительного потенциала (далее - ОВП), массовой концентрации растворенного в воде кислорода, мутности.
Описание
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерения УЭП основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия канала измерения гидростатического давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления.
Принцип действия канала измерения рН и ОВП основан на потенциометрическом методе.
Принцип действия канала измерения растворенного в воде кислорода воде и мутности основаны на оптическом методе.
Все конструкционные элементы, за исключением крепежных элементов, выполняются из титана. Таким образом, все конструктивные элементы, которые подвергаются воздействию воды, являются коррозиеустойчивыми. Корпус имеет форму трубы с внешним диаметром 48 мм. Корпус зонда изготавливается из титанового сплава Titan grade 2 для глубины до 2000 м или Titan grade 5 для глубины до 6000 м и более. Для повышения точности измерений зонды оснащаются датчиками давления, c диапазонами соответствующим максимальным глубинам проводимых исследований. Датчики серии 7 выдерживают до 20 МПа, датчики серии 8 до 100 МПа (см. табл. 2). В случае проведения измерений в сверхглубоких диапазонах до 12 000 м, датчики температуры и УЭП обеспечиваются более прочными корпусами.
На верхней крышке расположены управляющие элементы: красный светодиод и управляющий магнитный сенсор, отвечающий за включение и выключения записи данных на карту памяти (при ее наличии). Защитный кожух служит для защиты установленных датчиков от различных ударов, предохраняя их от удара о дно, во время использования на борту судна, транспортировки и хранении. Во включенном состоянии зонда светодиод горит постоянно. При записи на карту памяти, светодиод мигает.
Зонд может обеспечиваться энергопитанием от внешних элементов питания (напряжение в диапазоне от 7 до 15 В постоянного тока) посредством кабеля или от щелочных элементов питания с напряжением до 1,5 В постоянного тока.
Зонды гидрологические имеют следующие модификации:
- CTD48 - онлайн зонд;
- CTD48M - автономный и онлайн зонд с картой памяти 8 Мб;
- CTD48Mc - автономный и онлайн зонд с выводом расчетных физических величин с картой памяти 128 Мб.
Общий вид зондов и схема пломбировки от несанкционированного доступа представ-
лены на рисунках 1 и 2 соответственно.

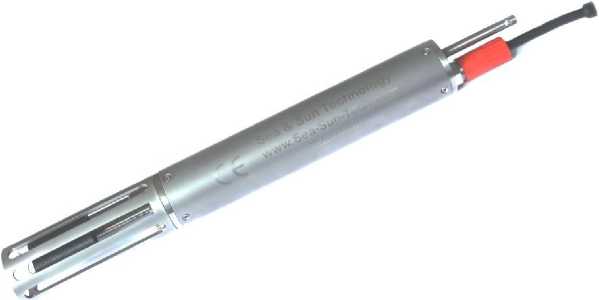

Рисунок 1 - Общий вид зонда гидрологического

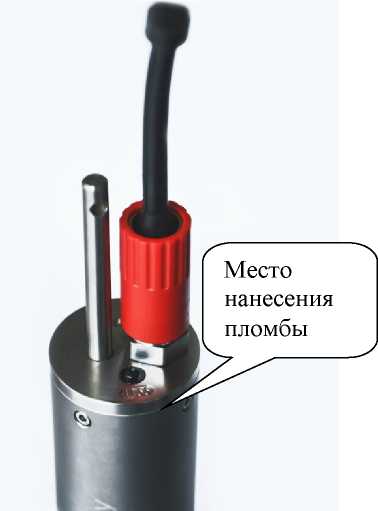

Рисунок 2 - Схема пломбировки
от несанкционированного доступа
Программное обеспечение
Зонды имеют встроенное программное обеспечение, разработанное для выполнения измерений, хранения (при наличии карты памяти) и передачи результатов измерений на ПК, и автономное программное обеспечение, предназначенное для отображения и хранения результатов измерений на ПК.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов
учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
SST |
SST SDA |
|
Номер версии (идентификационный номер) ПО |
2.9.b |
rev. 221 |
|
Цифровой идентификатор ПО (CRC 32) |
— |
67704982 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений УЭП, См/м |
от 0,01 до 6,5 |
|
Пределы допускаемой абсолютной погрешности измерений УЭП в диапазоне от 0,01 до 0,6 включ. См/м, См/м |
±0,0003 |
|
Пределы допускаемой относительной погрешности измерений УЭП в диапазоне св. 0,6 до 6,5 См/м, % |
±0,05 |
|
Диапазон измерений температуры, °С |
от -5 до +35 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,005 |
|
Диапазон измерений гидростатического давления*, МПа | |
|
Датчики серии 7 | |
|
— PA-7/0,5 |
от 0 до 0,5 |
|
— PA-7/1 |
от 0 до 1 |
|
Наименование характеристики |
Значение характеристики |
|
- PA-7/2 |
от 0 до 2 |
|
- PA-7/5 |
от 0 до 5 |
|
- PA-7/10 |
от 0 до 10 |
|
- PA-7/20 |
от 0 до 20 |
|
Датчики серии 8 | |
|
- PA-8/1 |
от 0 до 1 |
|
- PA-8/2 |
от 0 до 2 |
|
- PA-8/5 |
от 0 до 5 |
|
- PA-8/10 |
от 0 до 10 |
|
- PA-8/20 |
от 0 до 20 |
|
- PA-8/40 |
от 0 до 40 |
|
- PA-8/60 |
от 0 до 60 |
|
- PA-8/100 |
от 0 до 100 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений гидростатического давления, % |
±0,1 |
|
Диапазон измерений рН |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
±0,05 |
|
Диапазон измерений ОВП, мВ |
от -2000 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений, ОВП, мВ |
±20 |
|
Диапазон показаний насыщения воды кислородом, % |
от 0 до 250 |
|
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
от 0 до 20 |
|
Пределы абсолютной допускаемой погрешности измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
±(0,05+0,025^C**), |
|
Диапазон измерений мутности, ЕМФ |
от 0 до 4000 |
|
Пределы допускаемой приведенной (к поддиапазону) погрешности измерений мутности в поддиапазоне от 0 ЕМФ до 100 включ. ЕМФ, % |
±5 |
|
Пределы допускаемой относительной погрешности измерений мутности в поддиапазоне св. 100 ЕМФ до 4000 ЕМФ, % |
±5 |
|
* - тип датчика определяется при заказе зонда; * * - где C - массовая концентрация растворенного в воде кислорода, мг/дм3 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры: - длина, мм, не более - диаметр, мм, не более Масса, кг, не более |
620 48 1,4 |
|
Параметры питания: Внешнее питание Щелочные элементы питания Мощность, потребляемая зондом, не более |
от 7 до 15 В от 1,05 до 1,5 В 70 мА |
|
Условия эксплуатации: Температура водной среды, °С Гидростатического давление, МПа |
от -5 до +35 от 0 до 120 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульном листе Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Зонд |
— |
1 шт. |
|
Комплект датчиков |
— |
1 компл.* |
|
Конфигурационный кабель RS232 |
— |
1 шт. |
|
Элементы питания |
— |
1 компл. |
|
RS232-USB-адаптер |
— |
1 шт. |
|
Кольцо крепления |
— |
1 экз. |
|
Торцовый шестигранный гаечный ключ |
— |
1 шт. |
|
Силиконовая (или Тефлоновая) смазка |
— |
1 компл. |
|
Магнитный ключ |
— |
1 шт. |
|
Запасные части (O-Кольцо и Крепежные элементы) |
— |
1 шт. |
|
Установочный CD или флэш накопитель с ПО |
— |
1 экз. |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Методика поверки |
МП-209-045-2017 (с Изменением 1) |
1 экз. |
|
* Перечень датчиков определяется заказчиком | ||
Поверка
осуществляется по документу МП-209-045-2017 (с Изменением 1) «ГСИ. Зонды гидрологические модификаций CTD 48, CTD 48M, CTD 48Mc. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21.06.2020 г.
Основные средства поверки:
Государственный первичный эталон единицы удельной электрической проводимости жидкостей ГЭТ 132 -2018 в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 27.12.2018 г. № 2771;
Рабочий эталон 2 разряда единицы давления для области избыточного давления в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 29.06.2018 г. № 1339 (манометр грузопоршневой МП-1000, рег. № 52189-16);
Рабочий эталон 1 разряда единицы температуры согласно ГОСТ 8.558-2009, (измеритель температуры многоканальный прецизионный серии МИТ 8, рег. № 19736-11 с термометром сопротивления платиновым эталонным ПТС-10М, рег. № 11804-99);
Стандарт-титры для приготовления буферных растворов - рабочих эталонов pH 2-го разрядов СТ-pH (рег. № 45142-10);
Стандарт-титры СТ-ОВП-01 (рег. № 61364-15);
СО мутности (формазиновая суспензия) ГСО 7271-96;
СО состава искусственной газовой смеси (состава O2 + N2) на основе инертных и постоянных газов ГСО 10531-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.120-2014 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений pH
Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Приказ Министерства природных ресурсов и экологии Российской Федерации № 425 от 7 декабря 2012 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
Техническая документация фирмы Sea & Sun Technology GmbH, Германия.
