Система измерений количества и показателей качества нефти № 575 ПСП "Лугинецкое" ОАО "Томскнефть" ВНК

Назначение

Система измерений количества и показателей качества нефти № 575 ПСП «Лугинецкое» ОАО «Томскнефть» ВНК (далее - СИКН) предназначена для измерений массы брутто и массы нетто нефти.

Описание

Принцип действия СИКН заключается в следующем: измерительные преобразователи выполняют измерение объемного расхода и параметров нефти. Выходные унифицированные электрические      сигналы      преобразователей      измеряются      комплексами

измерительно-вычислительными, которые преобразуют их, вычисляют массу брутто нефти и передают результаты измерений и вычислений на автоматизированное рабочее место (АРМ) оператора в программное обеспечение (ПО) «Визард СИКН ST».

Масса нетто нефти вычисляется с применением ПО «Визард СИКН ST» как разность массы брутто нефти и массы балласта. Масса балласта вычисляется как общая масса воды, хлористых солей и механических примесей в нефти, определяемых по результатам лабораторных исследований пробы нефти.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта.

СИКН состоит из следующих основных блоков:

- блок измерительных линий (БИЛ);

- блок измерений показателей качества нефти (БИК);

- трубопоршневая поверочная установка (ТПУ);

- система обработки информации (СОИ).

Блок измерительных линий представляет собой систему технологических трубопроводов, включающую измерительные линии, оснащенные средствами измерений объемного расхода, давления и температуры нефти, фильтрами, задвижками, струевыпрямителями.

Блок измерений показателей качества нефти представляет собой систему технологических трубопроводов, включающую линию контроля качества, оснащенную средствами измерений плотности, вязкости, влагосодержания, расхода, температуры и давления, насосами, задвижками, автоматическими и ручным пробоотборниками.

Трубопоршневая поверочная установка представляет собой калиброванный участок трубопровода в комплекте с шаровым поршнем, оснащенный детекторами прохода поршня, средствами измерений температуры и давления нефти.

Система обработки информации включает в себя измерительно-вычислительные комплексы (ИВК) и АРМ оператора на базе персонального компьютера с установленным ПО «Визард СИКН ST».

Основные измерительные и комплексные компоненты, входящие в состав СИКН, приведены в таблице 1.

Таблица 1 - Состав СИКН

* - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Пломбирование компонентов СИКН от несанкционированного доступа осуществляется в соответствии с МИ 3002-2006.

Заводской номер 575 в виде цифрового обозначения, состоящего из арабских цифр, нанесен на маркировочную табличку печатным способом, обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации СИКН и в эксплуатационную документацию. Маркировочная табличка СИКН представлена на рисунке 1.

Знак поверки наносится на свидетельство о поверке СИКН. Нанесение знака поверки на СИКН не предусмотрено.

Общий вид СИКН представлен на рисунке 2.

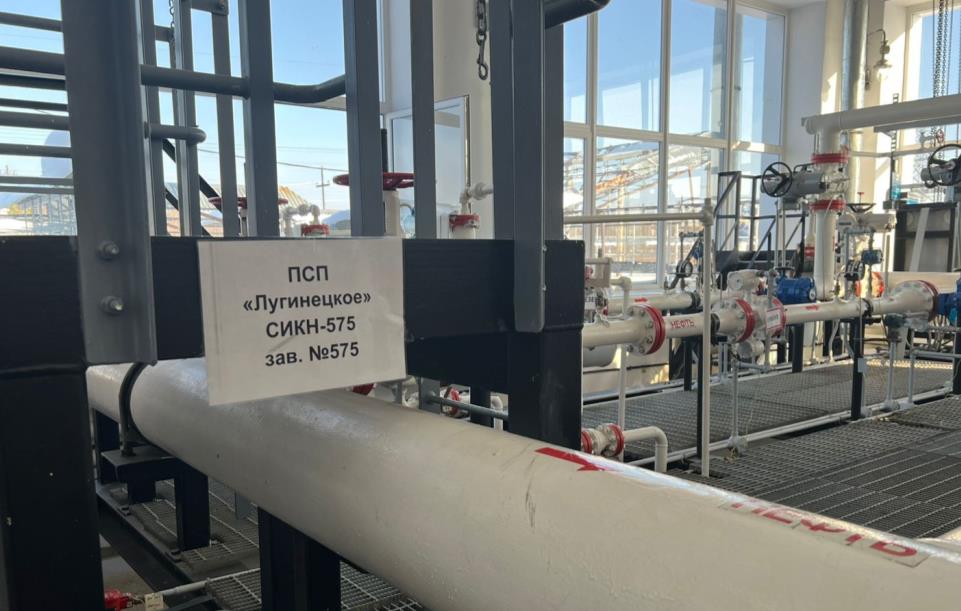

Рисунок 1 - Маркировочная табличка

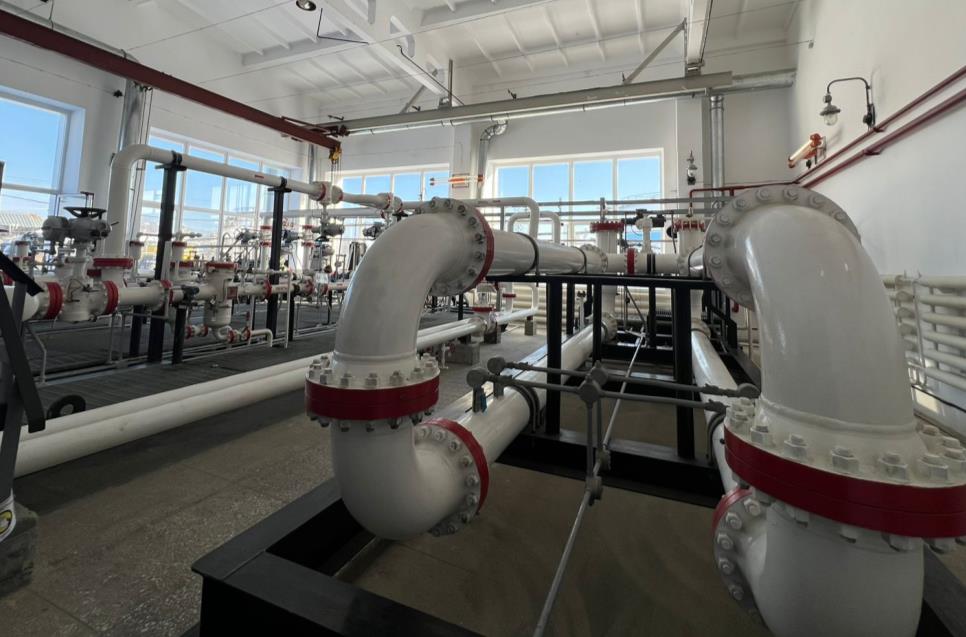

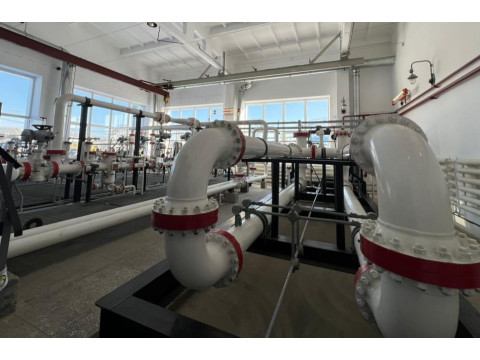

Рисунок 2 - Общий вид СИКН

Программное обеспечение

Программное обеспечение СИКН включает в себя встроенное ПО измерительных и комплексных компонентов в составе СИКН и автономное ПО «Визард СИКН ST», установленное на АРМ оператора.

ПО «Визард СИКН ST» обеспечивает выполнение следующих основных функций:

1) «ручной ввод» уставок, технологических и учетных параметров;

2) отображение и автоматическое обновление на АРМ оператора результатов измерений;

3) формирование и печать журналов, трендов, отчетов, паспорта качества нефти, акта приема-сдачи нефти;

4) запись и хранение архивов;

5) передача данных в программируемый логический контроллер для управления исполнительными устройствами;

6) вычисление массы нетто нефти при ручном вводе с АРМ оператора параметров нефти, определенных в лаборатории;

7) выполнение поверки и контроля метрологических характеристик (КМХ) преобразователей расхода (ПР)/измерительного канала (ИК) объемного расхода нефти по ТПУ;

8) выполнение КМХ преобразователей плотности (ПП)/ИК плотности нефти по ареометру или по резервному ПП/ИК плотности нефти;

9) обеспечение защиты ПО «Визард СИКН ST», данных архива и системной информации от несанкционированного доступа.

Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО ИВК «SyberTrol»

Таблица 3 - Идентификационные данные ПО «Визард СИКН ST»

Технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Состав и основные метрологические характеристики измерительных каналов (ИК)

Таблица 6 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН печатным способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в инструкции «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 575 ПСП «Лугинецкое» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.49360).

Нормативные документы

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной

поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

Постановление Правительства Российской Федерации от 16.11.2020  № 1847

«Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п.6.1.1

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
