Устройства измерения тока и напряжения I-TOR-35

Назначение

Устройства измерения тока и напряжения I-TOR-35 (далее - устройства) предназначены для масштабного преобразования высокого фазного напряжения и силы тока в напряжение и силу тока, пригодные для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Описание

Принцип действия устройств основан на методе резистивного деления и явлении взаимной индукции с последующей передачей сигнала низкого напряжения и тока на блок обработки информации, где они усиливаются до нормированной величины, соответствующей масштабному преобразованию всего устройства.

Устройства состоят из компонента измерительного, канала связи и блока обработки информации.

Компонент измерительный состоит из:

- двух блоков измерительных (тока и напряжения соответственно);

- двух аналого-цифровых преобразователей с передатчиками;

- двух блоков питания.

Блоки измерительные выполнены на классическом электромагнитном трансформаторе тока и делителе напряжения, и позволяют преобразовать высокое напряжение и большую силу тока в удобные для измерения электронными блоками величины силы тока и напряжения.

Преобразованные значения силы тока и напряжения подаются в аналого-цифровые преобразователи с передатчиками, где происходит преобразование аналогового сигнала в цифровой двоичный код, и дальнейшая его передача по каналу связи.

Для питания электроники, находящейся под высоким потенциалом, используется либо мощность протекающего тока главной цепи, либо напряжение, подающееся с низкого потенциала. Блоки питания преобразуют эти значения в стабилизированное напряжение питания электроники.

Канал связи представляет собой оптическое волокно или помехозащищенные электрические провода, и позволяет пропускать через себя световой поток или электрический сигнал на большую длину без существенного затухания.

Блок обработки информации состоит из:

- двух приемников с цифроаналоговыми преобразователями;

- двух блоков усиления.

Полученный из канала связи цифровой код принимается и преобразовывается в аналоговый сигнал оптическим приемником с цифроаналоговым преобразователем. Далее блоки усиления преобразуют полученный сигнал с цифроаналогового преобразователя до нормированных величин, пригодных для измерения или учета.

Устройства выпускаются в следующих модификациях:

I-TOR-35-XXX-X-XX/XXX-XX1

Климатическое исполнение и категория размещения измерительного компонента устройства I-TOR-35 поГОСТ 15150           ’

______Класс точности измерения (масштабного

I преобразования) тока по ГОСТ 7746: 0,5S или 0,2S

__________Класс точности измерения (масштабного

преобразования) напряжения по ГОСТ 1983: 0,5 или 0,2

Исполнение измерительного компонента устройства I-TOR-35:

1 - подвесное исполнение;

2 - опорное исполнение

Номинальный ток устройства I-TOR-35 в амперах

~ (от 50 до 1000 А)

------------------------1 Обозначение типа

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа и приведен на рисунке 1.

Место пломбир^

Компонент измерительный подвесного

Компонент измерительный опорного

исполнения

исполнения

Место пломбировки

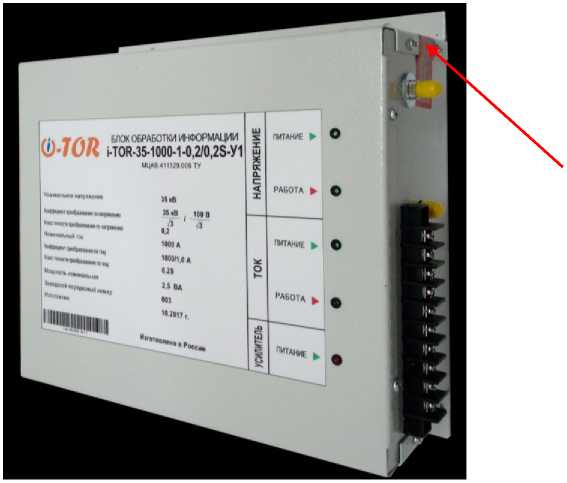

Блок обработки информации

Рисунок 1 - Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа и места нанесения знака поверки

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 206.1-365-2017 «Устройства измерения тока и напряжения I-

TOR-35. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.11.2017 г.

Основные средства поверки:

- трансформатор напряжения лабораторный измерительный НЛЛ-15, регистрационный № 5811-00;

- прибор сравнения КНТ-05, регистрационный № 37854-08;

- магазин нагрузок МР 3025, регистрационный № 22808-07;

- трансформатор тока эталонный двухступенчатый ИТТ-3000.5, регистрационный № 19457-00;

- магазин нагрузок МР 3027, регистрационный № 34915-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель блока обработки информации или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/ V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

МЦАВ.411529.006 ТУ с изменением № 1. Устройства измерения тока и напряжения I-TOR-35. Технические условия
