Термопреобразователи сопротивления JMxx-LZP, KLW-LZP, S-LZP
| Номер в ГРСИ РФ: | 70249-18 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "PROTEMP GmbH", Германия |
Термопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP (далее по тексту ТС или термопреобразователи) предназначены для измерений температуры в промышленных установках для сжижения газов в воздухоразделительной установке или установке для сжижения природного газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70249-18 |
| Действует | по 26.01.2028 |
| Наименование | Термопреобразователи сопротивления |
| Модель | JMxx-LZP, KLW-LZP, S-LZP |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1648ac60-e97f-7bcf-d733-22875bd70369 |
Производитель / Заявитель
Фирма "PROTEMP GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок |
2859
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2859 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
70249-18: Описание типа
2019-70249-18.pdf
|
Скачать | 210.6 КБ | |
|
70249-18: Методика поверки
2021-mp70249-18.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP (далее по тексту ТС или термопреобразователи) предназначены для измерений температуры в промышленных установках для сжижения газов в воздухоразделительной установке или установке для сжижения природного газа.
Описание
Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (далее - ЧЭ) в зависимости от температуры измеряемой среды.
Термопреобразователи сопротивления серий JMxx-LZP, KLW-LZP, S-LZP различаются по конструктивному исполнению, по диапазонам измерений, а также длиной и диаметром монтажной части и массой.
ТС серии JMxx-LZP состоят из защитной арматуры из высококачественной стали, в которую помещены один или два платиновых ЧЭ и изолированных соединительных проводов. Данные термопреобразователи изготавливаются в модификациях JM40-LZP и JM70-LZP, которые различаются между собой длиной монтажной части. Данные термопреобразователи могут также изготавливаться во взрывозащищенных исполнениях JMxx-LZP-nAI, JMxx-LZP-iV.
ТС серии KLW-LZP состоят из ЧЭ, помещенного в защитный чехол, с кабелем из высокотемпературного стекловолокна. Данные ТС могут изготавливаться во взрывозащищенном исполнении KLW-LZP-iV.
ТС серии S-LZP состоят из ЧЭ, помещенного в защитный кожух, и соединительных проводов. Данные термопреобразователи изготавливаются в следующих модификациях: SDW-LZP, SLW-LZP, SKW-LZP, SSW-LZP, которые различаются между собой по конструктивному исполнению и способу подключения. ТС модификации SDW-LZP имеют соединительные провода, SLW-LZP изготавливаются с соединительной головкой, а SSW-LZP - с разъемом типа «LEMO». Термопреобразователи модификации SLW-LZP могут изготавливаться во взрывозащищенном исполнении SLW-LZP-iV.
Схема соединения внутренних проводников ТС с чувствительным элементом
двухпроводная, трехпроводная или четырехпроводная.
Фотографии общего вида ТС приведены на рисунках 1-4.

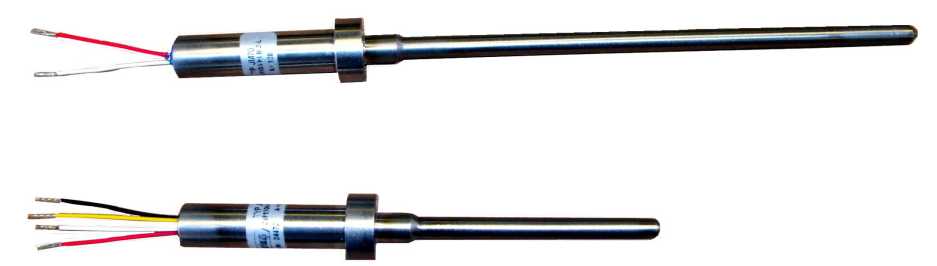

Рисунок 1 - Общий вид термопреобразователей сопротивления серий JMxx-LZP

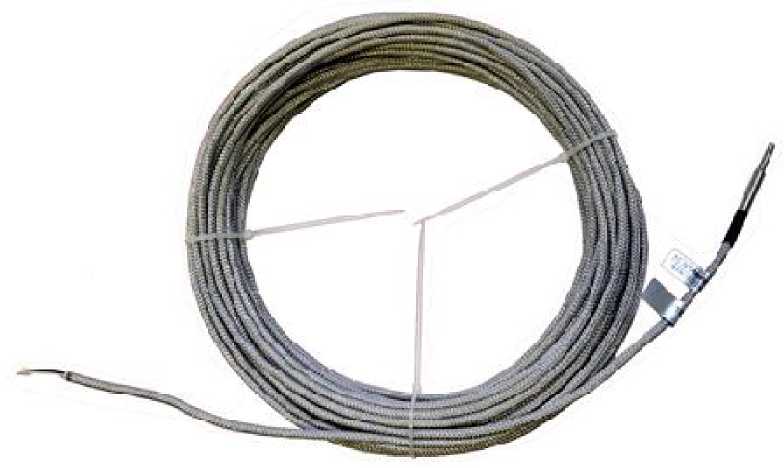

Рисунок 2 - Общий вид термопреобразователей сопротивления серии KLW-LZP модификации KLW-LZP

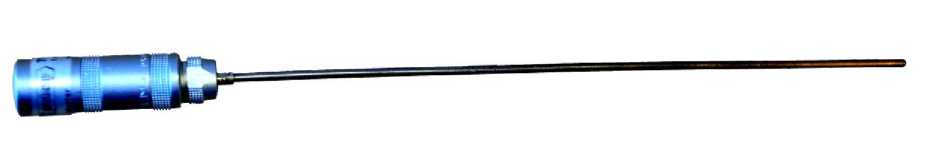

Рисунок 3 - Общий вид термопреобразователей сопротивления серии S-LZP модификации SSW-LZP

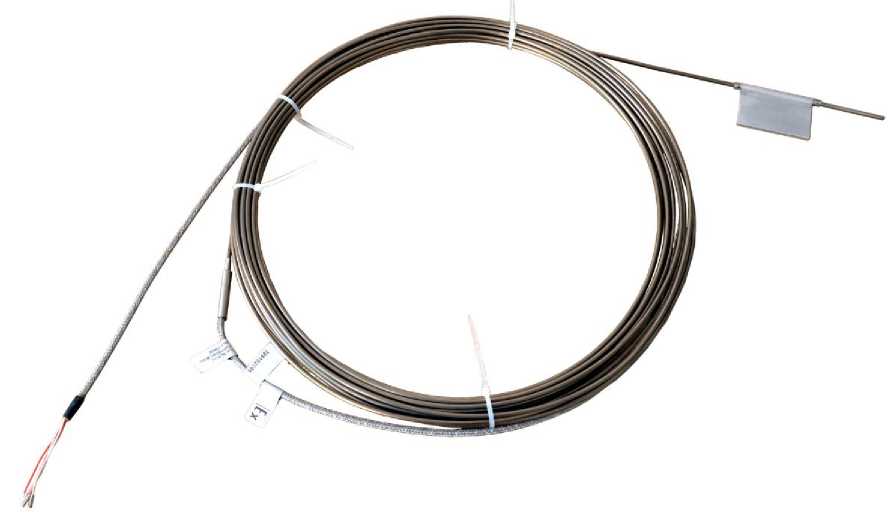

Рисунок 4 - Общий вид термопреобразователей серии S-LZP модификации SLW-LZP
Пломбирование ТС не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С - JMxx-LZP - KLW-LZP - S-LZP |
от -196 до + 120(1) от -196 до +150(1) от -196 до +200(1) |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
|
Температурный коэффициент ТС а , °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (R), Ом |
100 |
|
Класс допуска по ГОСТ 6651-2009/МЭК 60751 |
АА, A, B |
|
Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры, °С) - AA - A - B |
±(0,17+0,001-|t|) ±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
|
Электрическое сопротивление изоляции ТС при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
500 |
|
Длина монтажной части ТС, мм - JMxx-LZP - KLW-LZP - S-LZP |
от 40 до 735 от 20 до 200 от 100 до 10000 |
|
Диаметр монтажной части ТС, мм - JMxx-LZP - KLW-LZP - S-LZP |
6 от 4 до 8 от 3 до 8 |
|
Масса ТС, г, не более: - JMxx-LZP - KLW-LZP - S-LZP |
200 2000 5000 |
|
Условия эксплуатации: - температура окружающей среды, °С - JMxx-LZP - KLW-LZP - S-LZP - относительная влажность, %, не более |
от -196 до +80 от -40 до +80 от -60 до +80 95 |
|
Маркировка взрывозащиты - JMxx-LZP-nAI, JMxx-LZP-iV - KLW-LZP-iV, S-LZP-iV |
2Ex nA IIC T4 Gc X 1Ex ib IIC «Т6...Т1» Gb Х, Ex ib IIIC «Т85°С...Т450°С» Db X |
|
Примечание: (1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от конструктивной модификации и материала корпуса указан в паспорте и приводится на шильдике ТС. | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом (в левом верхнем углу).
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Термопреобразователь |
1 шт. |
серия, модификация и исполнение в соответствии с заказом |
|
Паспорт (на русском языке) |
1 экз. |
- |
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R, RTC-R (Регистрационный № 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация фирмы «Protemp GmbH», Германия
