Теплосчетчики СТ-17У

Назначение

Теплосчётчики СТ-17У (далее - теплосчётчики) предназначены для измерений:

- количества тепловой энергии, объёмного расхода (объёма), температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения.

Описание

Принцип действия теплосчётчиков состоит в обработке вычислителем измерительных сигналов, поступающих от ультразвукового датчика объёмного расхода (далее - датчик объёмного расхода), пары термопреобразователей сопротивления Pt 1000 (далее - пары датчиков температуры), вычисления и отображения на индикаторном устройстве вычислителя (далее -индикаторное устройство) результатов измерений:

- суммарного с нарастающим итогом значения количества тепловой энергии, Гкал;

- текущих значений температуры и разности температур теплоносителя, °С;

- текущего значения объёмного расхода теплоносителя, м3/ч;

- суммарного с нарастающим итогом значения объёма теплоносителя, м3.

Теплосчётчики конструктивно выполнены в виде единых теплосчётчиков, соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.

Теплосчётчики выпускаются в четырёх модификациях, отличающихся номинальным расходом и диаметром условного прохода. Данные модификации имеют различные исполнения, которые отличаются форм-фактором корпуса вычислителя, местом установки (подающий или обратный трубопровод) датчика объёмного расхода и интерфейсами связи.

Для передачи результатов измерений во внешние устройства теплосчётчики комплектуются интерфейсом связи: M-bus, RS-485, Wireless M-bus, LoRaWan, NB-IoT, оптический интерфейс, импульсный выход.

В архиве энергонезависимой памяти теплосчётчика хранятся результаты измерений и диагностическая информация.

Ёмкость архива теплосчётчиков не менее: часового - 60 суток, суточного - 6 месяцев, месячного - 38 месяцев.

Обозначение теплосчётчика:

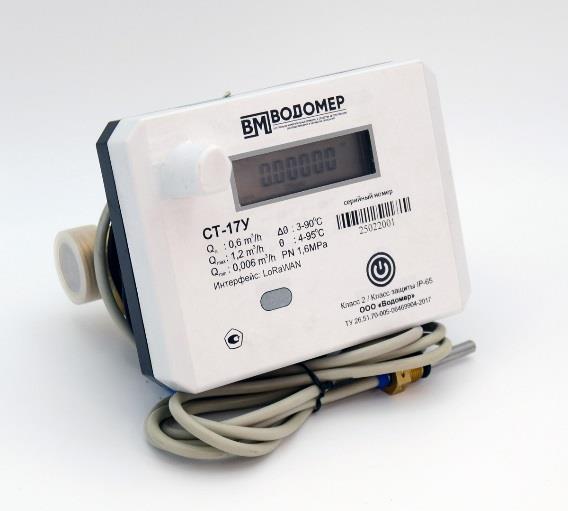

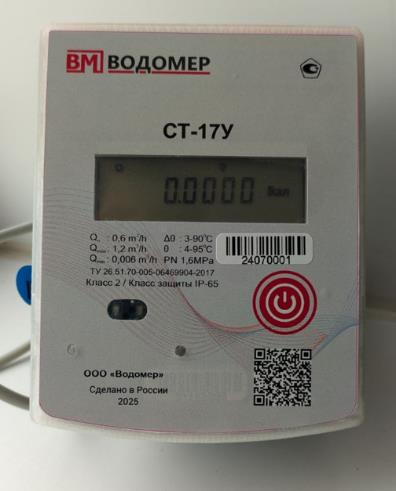

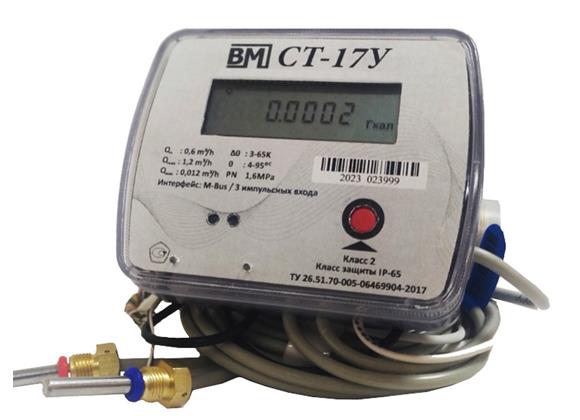

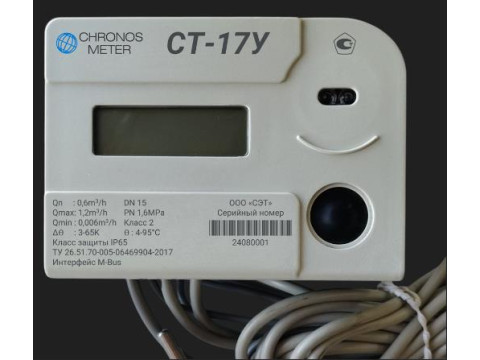

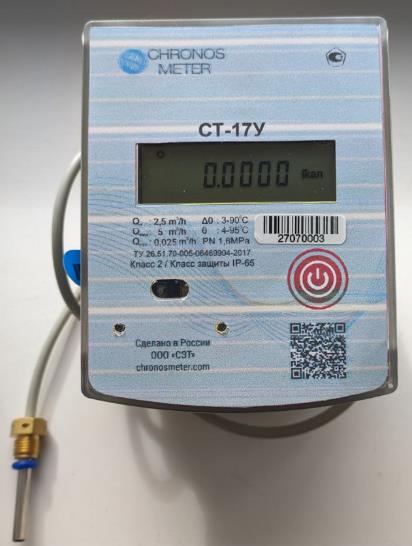

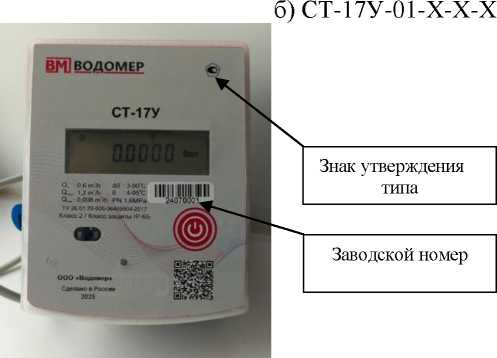

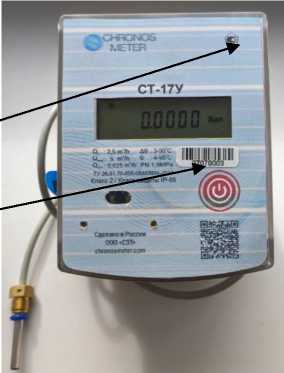

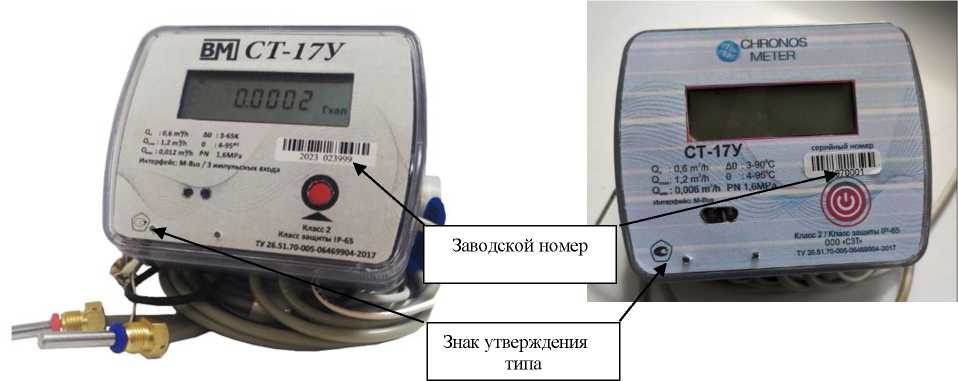

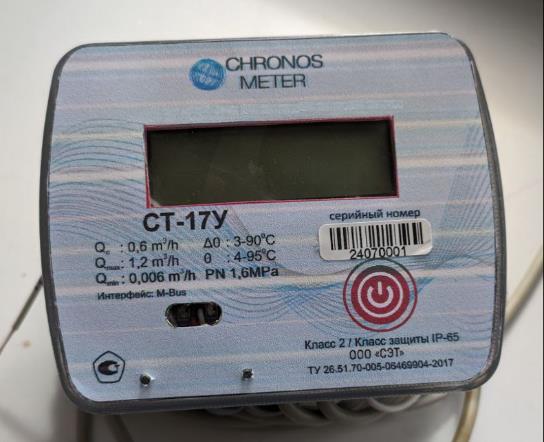

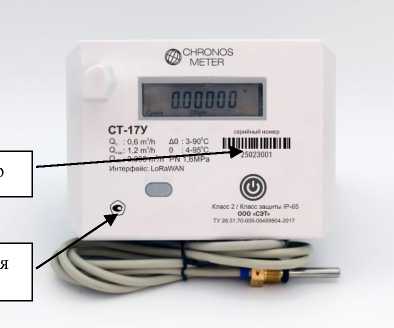

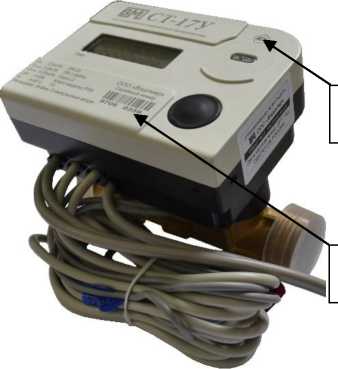

Общий вид теплосчётчиков СТ-17У с различными исполнениями вычислителя представлен на рисунке 1, где: пустое знакоместо - стандартное исполнение (рис. 1а); «01» -исполнение 01 (рис. 1б); «02» - исполнение 02 (рис. 1в), «03» - исполнение 03 (рис. 1г).

Знак утверждения

типа

Знак утверждения

типа

а) СТ-17У-Х-Х-Х

в) СТ-17У-02-Х-Х-Х

§^oDO*t₽

cf-'77

□ vs-"

Me.

Знак утверждения типа

Заводской номер

lUIIIIIIIIIIIIIIIII

г) СТ-17У-03-Х-Х-Х

Рисунок 1 - Общий вид теплосчётчика СТ-17У с различными исполнениями вычислителя

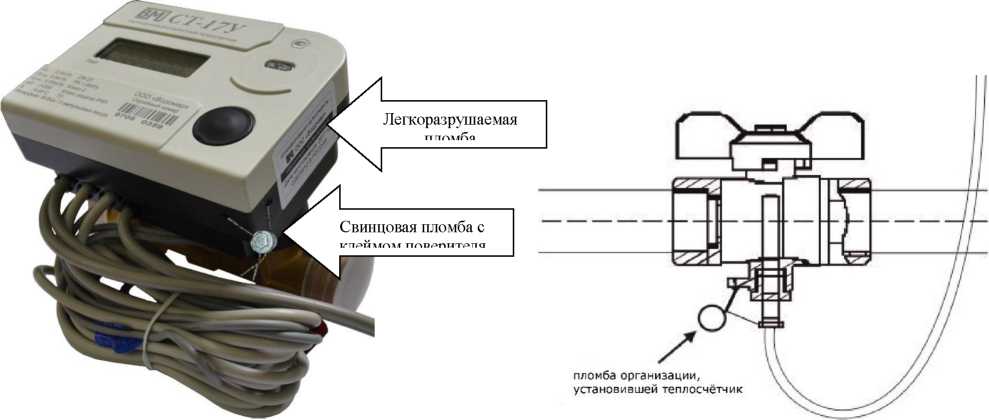

Для предотвращения несанкционированного доступа на вычислитель наносится легкоразрушаемая пломба в виде наклейки завода-изготовителя и навешивается свинцовая пломба с клеймом поверителя. Также организацией, устанавливающей теплосчётчик, пломбируются места установки датчиков температуры. Схема пломбировки теплосчётчиков СТ-17У и обозначение места нанесения знака поверки представлены на рисунке 2 (на примере СТ-17У-Х-Х-Х).

Рисунок 2 - Схема пломбировки теплосчётчиков СТ-17У

Заводской номер теплосчётчика в цифровом формате наносится на лицевую сторону вычислителя под штрих-кодом методом лазерной гравировки или фотохимическим методом в соответствии с рисунком 1.

Программное обеспечение

Теплосчётчики имеют встроенное программное обеспечение (ПО): «JOY» (стандартное исполнение вычислителя), «YSV» (исполнения вычислителя «01», «03»), «TSU» (исполнение вычислителя «02»). ПО устанавливается (прошивается) в памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.

Нормирование метрологических характеристик теплосчётчиков проведено с учётом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надёжности

Знак утверждения типа

наносится на лицевую сторону вычислителя в соответствии с рисунком 1, любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность теплосчётчика

Сведения о методах измерений

приведены в п. 2.1 документа РЭ 26.51.70-005-06469904-2017.

Нормативные документы

Постановление Правительства РФ от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в части п. 6.19.1 и 6.19.2

Приказ Минстроя России от 17.03.2014 № 99/пр «Об утверждении Методики осуществления коммерческого учёта тепловой энергии, теплоносителя»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2712 от 19 ноября 2024 г. «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ГОСТ Р 51649-2014 Теплосчётчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования

ТУ 26.51.70-005-06469904-2017 Теплосчётчики СТ-17У. Технические условия
