Комплексы измерительные WST Ревизор
| Номер в ГРСИ РФ: | 70433-18 |
|---|---|
| Производитель / заявитель: | ООО "Научно-Техническая Лаборатория Электронные Инструменты" (ЭлИн), г.Москва |
Комплексы измерительные WST Ревизор (далее по тексту - комплексы WSTR) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности беспроводных систем WST.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70433-18 |
| Действует | по 26.02.2028 |
| Наименование | Комплексы измерительные |
| Модель | WST Ревизор |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9af7f104-b01b-ac7b-7d3d-37bfc7f1d0a7 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 670 (95%) |
| Неуспешных поверок (СИ непригодно) | 37 (5 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
70433-18: Описание типа
2022-70433-18.pdf
|
Скачать | 171.3 КБ | |
|
70433-18: Методика поверки
2018-mp70433-18.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Комплексы измерительные WST Ревизор (далее по тексту - комплексы WSTR) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности беспроводных систем WST.
Описание
Принцип действия комплексов WSTR основан на измерении и преобразовании в автономных тегах-регистраторах Wireless Sensor Tags (далее по тексту теги WST-#) данных в кодовые сигналы, и дальнейшей их передаче по беспроводным сетям для их обработки в менеджерах WST-ETM, подключённых к Интернету, и дальнейшего хранения и визуализации данных на удалённом сервере с помощью веб-сервиса WST_WebUI (размещённого на сайте НТЛ «ЭлИн» по адресу http://www.elin.ru/wst/), при доступе к которому пользователь получает возможность полномасштабной поддержки по анализу и выводу данных в беспроводных системах мониторинга WST.
Комплексы измерительные WST Ревизор выпускаются в модификациях: WSTR-13, WSTR-Pro, WSTR-Pro-ALS.
Комплексы WSTR позволяют формировать и переконфигурировать системы WST, а также оптимизировать режим их эксплуатации, управлять состоянием тегов и менеджеров в части изменения их установочных параметров, контролировать текущие значения основных параметров системы, извлекать результаты мониторинга из облачной базы данных, а также выполнять их коррекцию, онлайн и офлайн-визуализацию, распечатку и архивирование для дальнейшей обработки.
Каждый комплекс WSTR состоит из:
- тегов WST-# модификаций: WST-13, WST-Pro, WST-Pro+, WST-Pro-ALS, WST-Pro-ALS+;
- менеджера тегов Ethernet Tag Manager (далее по тексту менеджер WST-ETM);
- удалённого сервера, защищённого паролем (http://www.elin.ru/wst/), с установленным специализированным программным обеспечением.
Все автономные теги WST-# обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их среды.
В Таблице 1 приведён перечень комплексов WSTR с входящими в них модификациями тегов WST-#.
Таблица 1
|
Тип комплекса WSTR |
Тип тега WST-# |
Модификация тега WST-# |
Встроенная память результатов |
Наличие датчика для индикации движения |
Наличие датчика для индикации освещённости |
Наличие защиты от пыли и брызг |
|
WSTR-13 |
WST-13 |
WST-13 |
нет |
есть |
нет |
нет |
|
WSTR-Pro |
WST-Pro |
WST-Pro |
8192 отсчётов |
есть |
нет |
нет |
|
WST-Pro+ |
8192 отсчётов |
есть |
нет |
есть | ||
|
WSTR-Pro-ALS |
WST-Pro-ALS |
WST-Pro-ALS |
5460 отсчётов |
нет |
есть |
нет |
|
WST-Pro-ALS+ |
5460 отсчётов |
нет |
есть |
есть |
Конструктивно каждый тег типа WST-# представляет собой миниатюрное автономное устройство, размещённое в плоском разъёмном корпусе-футляре. Внутри корпуса расположена многослойная печатная плата с электронной схемой тега, на которой установлена сменная литиевая батарея питания тега CR2032.
Электронная схема любого тега содержит встроенный микроконтроллер, датчик температуры и датчик относительной влажности, пьезозуммер и светодиод, которые могут генерировать соответственно звуковой и световой сигналы.
Схемы тегов модификаций WST-13, WST-Pro и WST-Pro+ содержат датчик движения, который может также исполнять функцию индикатора контроля положения дверей. Схема тегов модификаций WST-Pro-ALS и WST-Pro-ALS+ содержит фотоэлектрический датчик освещённости.
Показания датчиков движения и датчиков освещённости тегов WST-# не нормируются и используются в качестве индикатора наличия/отсутствия движения и индикатора наличия/ отсутствия освещённости, соответственно.
Схемы тегов модификаций WST-Pro, WST-Pro+, WST-Pro-ALS и WST-Pro-ALS+ в отличие от схемы тега модификации WST-13, имеют дополнительный узел оперативной памяти для хранения значений температуры, влажности и освещённости, накапливаемых при потере радиосвязи с менеджером WST-ETM.
Теги модификаций WST-Pro+ и WST-Pro-ALS+ отличаются от тегов модификаций WST-Pro и WST-Pro-ALS только повышенной пылевлагозащитой.
Менеджер тегов Ethernet Tag Manager предназначен для доступа к тегам WST-# по радиоканалу с целью организации их информационного обмена с веб-сервисом WST_WebUI через Интернет. Для эксплуатации необходимо обеспечить менеджер питанием и подключить его к проводному Интернету.
Условное обозначение изделия при заказе и в конструкторской документации в зависимости от типа используемого в нём тега WST-# и степени защиты тега (группа IP) по ГОСТ 14254-2015 выполняется следующим образом:
Комплекс измерительный WSTR-## ТУ 4211-003-75525306-17
Тип используемых тегов WST-#:---------------------Т
WST-13....................................13
WST-Pro......................................Pro
WST-Pro-ALS..............................Pro-ALS
Степень защиты, обеспечиваемая корпусом тегов (IP):—
IP41..............................................символ отсутствует
IP54................................................символ ‘+’
На рисунках 1, 2 представлен общий вид комплексов измерительных WST Ревизор.

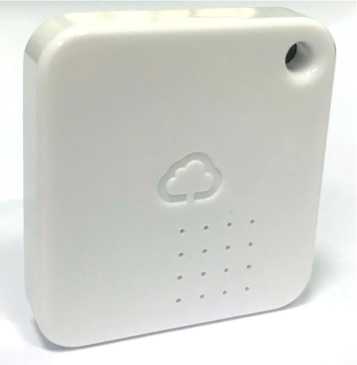

Рисунок 1 - Общий вид тегов WST-#

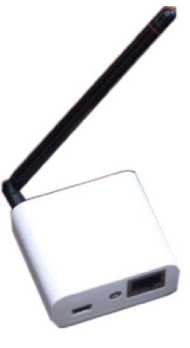

Рисунок 2 - Общий вид менеджера тегов WST-ETM
Пломбирование WST-# и WST-ETM не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Программное обеспечение
Программное обеспечение комплексов измерительных WST Ревизор предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО тегов WST-# и менеджеров WST-ETM находится в ПЗУ микроконтроллеров каждого тега и каждого менеджера и не доступно для внешней модификации.
Внешнее ПО комплексов измерительных WST Ревизор реализовано в виде веб-сервиса WST_WebUI, размещено на жёстком диске корпоративного веб-сервера НТЛ «ЭлИн» и доступно по адресу http://www.elin.ru/wst/.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО тегов WST-# представлены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MyTagList.Tag |
|
Номер версии (идентификационный номер) ПО, не ниже |
2 |
|
Цифровой идентификатор программного обеспечения |
13 (для тегов типа WST-13) 21 (для тегов типа WST-Pro) 26 (для тегов типа WSTR-Pro-ALS) |
Идентификационные данные встроенного ПО менеджеров WST-ETM представлены в таблице 3.
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MyT agLi st. ethAccount+TagManagerEntry |
|
Номер версии (идентификационный номер) ПО, не ниже |
7 |
|
Цифровой идентификатор программного обеспечения |
По номеру версии |
Идентификационные данные внешнего ПО комплексов измерительных WST Ревизор
представлены в таблице 4.
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WST WebUI |
|
Номер версии (идентификационный номер) ПО, не ниже |
1612.02 |
|
Цифровой идентификатор программного обеспечения |
По номеру версии |
Технические характеристики
Метрологические и технические характеристики тегов WST-#, входящих в состав комплексов измерительных WST Ревизор приведены в таблице 5.
Таблица 5
|
Наименование характеристики |
Значения |
|
Диапазон измерений температуры, °C |
от -40 до +85 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры в зависимости от диапазона измерения, °C |
±1,2 (от -40 до -30 °C включ.) ±1,0 (св. -30 до -15 °C включ.) ±0,8 (св. -15 до 0 °C включ.) ± 0,5 (св. 0 до +65 °C включ.) ± 0,9 (св. +65 до +85 °C) |
|
Разрешающая способность при измерении температуры, °C |
0,02 |
|
Диапазон показаний относительной влажности, % |
от 0 до 100 |
|
Диапазон измерений относительной влажности, % |
от 3 до 98 |
|
Пределы допускаемой абсолютной погрешности при измерении относительной влажности, % |
±5,0 |
|
Разрешающая способность при измерении относительной влажности, % |
0,12 |
|
Программируемый интервал между измерениями, мин |
0,5; 1; 2; 5; 10; 15; 30; 60; 240 |
|
Количество накопленных результатов температуры и влажности при отсутствии радиосвязи с менеджером, шт. - WST-13 - WST-Pro, WST-Pro+ - WST-Pro-ALS, WST-Pro-ALS+ |
нет 8192 5460 |
|
Количество программируемых пределов при контроле температур/влажности/освещенности |
один верхний и один нижний |
|
Диапазон частот, используемый при радиообмене, МГц |
от 431,04 до 439,36 |
|
FCC-идентификатор модели беспроводного устройства |
ZGW005 |
|
Предельная дальность связи с менеджером при прямой видимости и настройках по умолчанию, м |
200 |
|
Степень защиты, обеспечиваемая корпусом по ГОСТ 14254-2015: - WST-13, WST-Pro, WST-Pro-ALS - WST-Pro+, WST-Pro-ALS+ |
IP41 IP54 |
|
Электропитание |
Батарея CR2032 |
|
Габаритные размеры, не более, мм (длина х ширина х высота) |
44x41x8,5 |
|
Масса, не более, г |
15 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Средний срок службы, лет, не менее |
6 |
Технические характеристики менеджеров WST-ETM, входящих в состав комплексов измерительных WST Ревизор приведены в таблице 6.
Таблица 6
|
Наименование характеристики |
Значения |
|
Диапазон частот, используемый при радиообмене, МГц |
от 431,04 до 439,36 |
|
Максимальная мощность передатчика, мВт |
1 |
|
Максимальное число тегов WST-#, обслуживаемых одним менеджером |
40 |
|
FCC-идентификатор модели беспроводного устройства |
ZGW004 |
|
Тип Ethernet-порта |
10Base-T (Сервер DHCP, порты: 80 и 6667) |
|
Входное напряжение питания, В |
от 4,5 до 5,5 |
|
Максимальный ток потребления, не более, мА |
300 |
|
Температура окружающего воздуха, °С |
от +10 до +35 |
|
Относительная влажность воздуха, не более, % |
80 |
|
Габаритные размеры, мм (длина х ширина х высота) |
48x55x22 |
|
Масса без сетевого адаптера и кабелей питания и подключения, г |
55 |
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные WST Ревизор типографским способом, а также на корпуса менеджеров и тегов посредством наклейки соответствующих номерных этикеток.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Количество |
|
Тег модификации WST-13, или WST-Pro / WST-Pro+, или WST-Pro ALS / WST-Pro-ALS+ в зависимости от типа комплекса WST Ревизор (WSTR-13, WSTR-Pro, WSTR-Pro-ALS) |
1 шт. (по дополнительному заказу допускается изменение количества поставляемых единиц наименования) |
|
или WST-Pro ALS / WST-Pro-ALS+ |
1 шт. |
|
Менеджер WST-ETM |
1 шт. |
|
Сетевой адаптер питания с USB-выходом |
1 шт. |
|
Кабель USB/mini USB |
1 шт. |
|
Ethernet-пачкорд |
1 шт. |
|
Паспорт |
1 экз. |
|
«Комплексы измерительные WST Ревизор. Руководство по эксплуатации» (в электронном виде) |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 4211-003-75525306-2017 Комплексы измерительные WST Ревизор. Технические условия.
