Весы платформенные электронные МВСК С
| Номер в ГРСИ РФ: | 70469-18 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "Вектор-ПМ", г. Пермь |
Весы платформенные электронные МВСК С (далее - весы) предназначены для измерения массы грузов при статическом взвешивании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70469-18 |
| Действует | по 26.02.2028 |
| Наименование | Весы платформенные электронные |
| Модель | МВСК С |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 583efda3-72c4-eaa1-f0f8-80e09781206a |
Производитель / Заявитель
Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ"), г. Пермь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2166
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2144 (99%) |
| Неуспешных поверок (СИ непригодно) | 22 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
70469-18: Описание типа
2023-70469-18.pdf
|
Скачать | 204.5 КБ | |
|
70469-18: Методика поверки
2021-mp70469-18.pdf
|
Скачать | 74.6 КБ |
Описание типа
Назначение
Весы платформенные электронные МВСК С (далее - весы) предназначены для измерения массы грузов при статическом взвешивании.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Электрический сигнал поступает в весоизмерительный прибор, где происходит его дальнейшая обработка и индикация результатов измерений.
Конструктивно весы состоят из грузоприемного устройства (ГПУ) и весоизмерительного прибора, который может располагаться как на стойке, так и на отдельном выносном кронштейне. Весы могут быть оснащены интерфейсом RS 232, RS 485, опционально BlueTooth, WIFI для связи с периферийными устройствами (принтер, ПК и т.п.)
В конструкции весов применяются весоизмерительные тензорезисторные датчики типа S исполнений SQB; SB класса точности С3 производства ф. «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd, Китай, г/реестр №57673-14 и весоизмерительный прибор типа КСК моделей КСК10, КСК18 производства ООО «Вектор-ПМ» г.Пермь или ООО «Трабис» г.Пермь, г/реестр №68544-17.
Весы выпускаются в трех модификациях: МВСК С-Н (весы с прямоугольной/квадрат-ной платформой), МВСК С-П (весы с П-образной платформой (паллетные)), МВСК С-Б (весы с платформой в виде двух балок). Конструкцией ГПУ весов МВСК С-Н предусмотрена возможность установки ограждения.
Условное обозначение весов: МВСК С - [1] - Max [2], где МВСК С - обозначение типа;
[1] - обозначение модификации: Н, П или Б
Max - максимальная нагрузка весов, т
[2] - размер ГПУ (длина х ширина), м

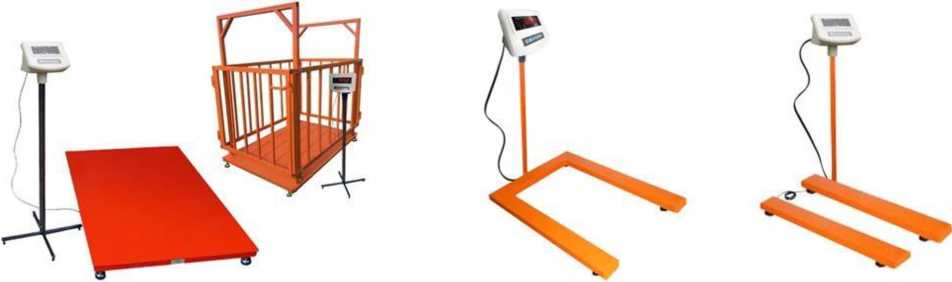

Общий вид весов представлен на рисунке 1.
МВСК С-Н МВСК С-П
МВСК С-Б
Рисунок 1 - Общий вид весов

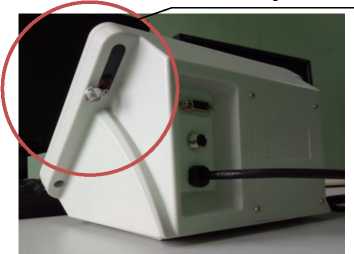

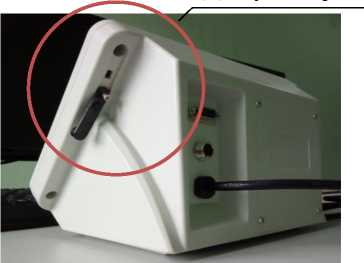

Схема пломбировки от несанкционированного доступа к метрологическим параметрам весов представлена на рисунке 2.
Защита обеспечивается блокировкой доступа в режим юстировки прибора при помощи металлической пломбы на задней панели корпуса прибора (для КСК18), а для КСК10 обеспечивается посредством пароля.
Доступ открыт
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Опломбировано
Программное обеспечение
Программное обеспечение (далее ПО) приборов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу через меню прибора.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
КСК10 |
КСК18 |
|
Номер версии (идентификационный номер) ПО |
1.01, 1.02, 1.03 |
1.01, 1.02, 1.03 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен | |
Уровень защиты ПО соответствует высокому уровню по Р 50.2.077-2014.
Технические характеристики
Класс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).
Таблица 2 - Метрологические характеристики
|
Обозначение модификации |
Max, кг |
Min, кг |
e=d, кг |
Интервалы взвешивания, кг |
Пределы допускаемой абсолютной погрешности при первичной поверке, г |
n |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
МВСК С-Н-0,03 |
30 |
0,2 |
0,01 |
от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 30 включ. |
±5 ±10 ±15 |
3000 |
|
МВСК С-Н-0,06 |
60 |
0,4 |
0,02 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. |
±10 ±20 ±30 |
3000 |
|
МВСК С-Н-0,15 |
150 |
1 |
0,05 |
от 1 до 25 включ. св. 25 до 100 включ. св. 100 до 150 включ. |
±25 ±50 ±75 |
3000 |
|
МВСК С-Н-0,3; МВСК С-П-0,3; МВСК С-Б-0,3 |
300 |
2 |
0,1 |
от 2 до 50 включ. св. 50 до 200 включ. св. 200 до 300 включ. |
±50 ±100 ±150 |
3000 |
|
МВСК С-Н-0,5; МВСК С-П-0,5; МВСК С-Б-0,5 |
500 |
4 |
0,2 |
от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 500 включ. |
±100 ±200 ±300 |
2500 |
|
МВСК С-Н-0,6; МВСК С-П-0,6; МВСК С-Б-0,6 |
600 |
4 |
0,2 |
от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 600 включ. |
±100 ±200 ±300 |
3000 |
|
МВСК С-Н-0,8; МВСК С-П-0,8; МВСК С-Б-0,8 |
800 |
10 |
0,5 |
от 10 до 250 включ. св. 250 до 800 включ.. |
±250 ±500 |
1600 |
|
МВСК С-Н-1; МВСК С-П-1; МВСК С-Б-1 |
1000 |
10 |
0,5 |
от 10 до 250 включ. св. 250 до 1000 включ. |
±250 ±500 |
2000 |
|
МВСК С-Н-1,5; МВСК С-П-1,5; МВСК С-Б-1,5 |
1500 |
10 |
0,5 |
от 10 до 250 включ. св. 250 до 1000 включ. св. 1000 до 1500 включ. |
±250 ±500 ±750 |
3000 |
|
МВСК С-Н-2; МВСК С-П-2; МВСК С-Б-2 |
2000 |
20 |
1,0 |
от 20 до 500 включ. св. 500 до 2000 включ. |
±500 ±1000 |
2000 |
|
МВСК С-Н-3; МВСК С-П-3; МВСК С-Б-3 |
3000 |
20 |
1,0 |
от 20 до 500 включ. св. 500 до 2000 включ. св. 2000 до 3000 включ. |
±500 ±1000 ±1500 |
3000 |
|
МВСК С-Н-5; МВСК С-П-5; МВСК С-Б-5 |
5000 |
40 |
2,0 |
от 40 до 1000 включ. св. 1000 до 4000 включ. св. 4000 до 5000 включ. |
±1000 ±2000 ±3000 |
2500 |
|
МВСК С-Н-10 |
10000 |
100 |
5,0 |
от 100 до 2500 включ. св. 2500 до 10000 включ. |
±2500 ±5000 |
2000 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -10 до +40 от 20 до 90 |
|
Потребляемая мощность, В^А, не более |
12 |
|
Диапазон устройства выборки массы тары, % от Max |
от 0 до 50 |
|
Параметры электропитания весов: - напряжение переменного тока, В - частота, Гц |
от 187 до 242 от 49 до 51 |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
|
Срок службы, лет, не менее |
10 |
Таблица 4 - Значения габаритных размеров и массы ГПУ весов МВСК С-П, МВСК С-Б
|
Обозначение модификации |
Габаритные размеры ГПУ весов, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||
|
МВСК С-П-Max; МВСК С-Б-Max |
1500 |
1000 |
200 |
125 |
Таблица 5 - Значения габаритных размеров и массы ГПУ весов МВСК С-Н
|
Обозначение модификации |
Габаритные размеры ГПУ весов, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||
|
МВСК С-Н-0,03; МВСК С-Н-0,06; МВСК С-Н-0,15; МВСК С-Н-0,3 |
1000 |
1000 |
200 |
50 |
|
МВСК С-Н-0,5; МВСК С-Н-0,6; МВСК С-Н-0,8 |
2000 |
1000 |
200 |
125 |
|
МВСК С-Н-1; МВСК С-Н-1,5 |
2000 |
1500 |
200 |
300 |
|
МВСК С-Н-2; МВСК С-Н-3 |
3000 |
2000 |
200 |
450 |
|
МВСК С-Н-2; МВСК С-Н-3; МВСК С-Н-5 |
3000 |
3000 |
200 |
1000 |
|
МВСК С-Н-10 |
7500 |
3000 |
320 |
3000 |
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы в сборе |
МВСК С |
1 комплект |
|
Руководство по эксплуатации весов |
ВПМ427430-004РЭ |
1 экз. |
|
Паспорт |
ВПМ427430-004ПС |
1 экз. |
|
Руководство по эксплуатации КСК |
КСКХХ Т427479.003РЭ |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы.
