Анализаторы каналов и стыков Е1 многофункциональные МАКС-E1
| Номер в ГРСИ РФ: | 70534-18 |
|---|---|
| Производитель / заявитель: | ЗАО НПП "КОМЕТЕХ", г.С.-Петербург |
Анализаторы каналов и стыков Е1 многофункциональные МАКС-Е1 (далее -анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой, измерения размаха джиттера (фазового дрожания) цифрового сигнала и анализа ошибок при тестировании цифровой аппаратуры, цифровых каналов и каналов передачи данных на интерфейсах Е1.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70534-18 |
| Действует | по 13.03.2028 |
| Наименование | Анализаторы каналов и стыков Е1 многофункциональные |
| Модель | МАКС-E1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2eb0f5c6-d7d0-a187-8465-232c6e571f77 |
Производитель / Заявитель
Акционерное общество Научно-производственное предприятие «КОМЕТЕХ» (АО НПП «КОМЕТЕХ»), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 225 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
70534-18: Описание типа
2023-70534-18.pdf
|
Скачать | 312.2 КБ | |
|
70534-18: Методика поверки
2018-mp70534-18.pdf
|
Скачать | 435.5 КБ |
Описание типа
Назначение
Анализаторы каналов и стыков Е1 многофункциональные МАКС-EI (далее -анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой, измерения размаха джиттера (фазового дрожания) цифрового сигнала и анализа ошибок при тестировании цифровой аппаратуры, цифровых каналов и каналов передачи данных на интерфейсах Е1.
Описание
Анализаторы являются портативными приборами с жидкокристаллическим экраном, состоящими из генератора и двух приемников цифровых сигналов.
В основе работы анализаторов лежит принцип воспроизведения встроенным генератором эталонной частоты, формирование цифровых сигналов с заданной скоростью передачи и логическое сравнение принимаемого цифрового сигнала с формируемым сигналом.
Анализаторы позволяют формировать цифровой структурированный сигнал с подачей испытательной псевдослучайной последовательности в заданные временные интервалы, регистрировать и анализировать ошибки в измерительном и рабочем структурированном сигнале на стандартном первичном цифровом стыке на скорости 2048 кбит/с, вводить в формируемый цифровой сигнал фазовое дрожание (джиттер) и измерять его размах в цифровом сигнале, поступающем на вход.
Анализаторы выпускаются в двух модификациях: «b» - с разъемами типа «банан» и «r» -с разъемами RJ-45.

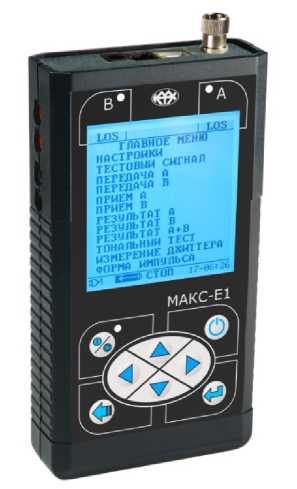

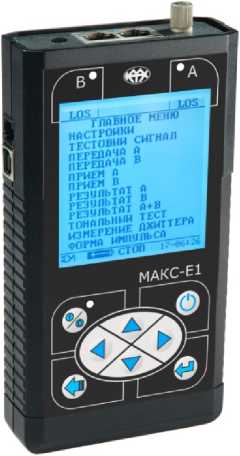

Общий вид анализаторов и схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением), представлены на рисунках 1 и 2 соответственно.
^йвйогда»
ПЕРЕДАЙ й ПЕРЕДО" = ПРИЕМ А ?[& » JgSJJIbMl тондпьнни ажй1^
- -.
Модификация «b»
Рисунок 1 - Общий вид анализаторов
Модификация «r»
Наклейка
Рисунок 2 - Схема пломбировки
Программное обеспечение
Анализаторы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствуют уровню «высокий» согласно Р 50.2.077-2014. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализаторов, включая процессор, защищен конструкцией и наклеиваемой этикеткой с предупреждающей надписью. Модификация ПО возможна только в сервисных центрах изготовителя. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
ПО МАКС-Е1 |
|
Идентификационное наименование ПО |
МБСЕ.00007-10 |
|
Номер версии (идентификационный номер) ПО |
1.0 или выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Характеристика |
Значение |
|
Тактовая частота передаваемого сигнала f, кГц |
2048 |
|
Пределы регулировки тактовой частоты f, Гц |
±5-10-5f |
|
Пределы допускаемой относительной погрешности тактовой частоты |
±1-10’5 |
|
Входной импеданс (симметричный вход), Ом |
120 или >4000 |
|
Затухание несогласованности входа на полутактовой частоте, дБ |
>18 |
|
Импеданс нагрузки на выходе (симметричный выход), Ом |
(120)±1 % |
|
Амплитуда импульсов (симметричный/несимметричный выход), В |
3,0±0,3 |
|
Длительность импульса (на уровне 50 % амплитуды), нс |
244±25 |
|
Максимальное затухание сигнала на входе относительно номинального уровня, дБ |
43 |
|
Диапазон размаха вводимого фазового дрожания (джиттера) А на выходе, тактовых интервалов1, ТИ, в диапазоне частот, кГ ц |
от 0,1 до 10 от 0,002 до 100 |
|
Пределы допускаемой абсолютной погрешности установки размаха фазового дрожания А, ТИ |
±(0,08 А+0,02) |
|
Диапазон измерения размаха фазового дрожания А, ТИ |
от 0,1 до 10 |
|
Пределы допускаемой абсолютной погрешности измерения размаха фазового дрожания А при его частоте 1 кГц, ТИ |
±(0,07А+0,03) |
Таблица 3 - Технические характеристики
|
Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха при температуре +25 °С, % |
от 5 до 40 90 |
|
Условия хранения: - температура хранения, °C |
от -20 до +50 |
|
Питание: - от встроенных аккумуляторных батарей (4 элемента типоразмера АА) - от сети переменного тока напряжением, В, частотой, Гц |
220'22 50±2,5 |
|
Габариты (длинах ширинах высота), мм |
160х85х30 |
|
Масса, кг, не более |
0,4 |
1 Тактовый (единичный) интервал (ТИ) для цифрового сигнала с тактовой частотой 2048 кГц соответствует значению времени, равному 488 нс.
По условиям эксплуатации анализаторы удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94.
Знак утверждения типа
наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность
Таблица 4
|
Наименование |
Количество |
Примечание |
|
Анализатор каналов и стыков Е1 многофункциональный МАКС-Е1 модификации «b» или « r» |
1 |
* |
|
Сетевой адаптер ~220 В/-9 В, 1 А |
1 | |
|
Кабели измерительные, кабель для подключения к ПК |
9 | |
|
Сумка для переноски анализатора и принадлежностей |
* | |
|
Руководство по эксплуатации, совмещенное с паспортом МБСЕ.468212.007 РЭ |
1 | |
|
Методика поверки МБСЕ.468212.007 МП |
1 | |
|
* Тип и количество определяется на основании заказа | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Технические условия МБСЕ 468212.007 ТУ.
