Термометры технические стеклянные
| Номер в ГРСИ РФ: | 70650-18 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "Термоприбор", г.Клин |
Термометры технические стеклянные предназначены для измерений температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70650-18 |
| Действует | по 23.03.2028 |
| Наименование | Термометры технические стеклянные |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b533be73-2e16-e26f-a727-3894f2cd8174 |
Производитель / Заявитель
Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»), г.Клин
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
648296
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 646137 (100%) |
| Неуспешных поверок (СИ непригодно) | 2159 (0 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
70650-18: Описание типа
2024-70650-18.pdf
|
Скачать | 141.6 КБ | |
|
70650-18: Методика поверки
2021-mp70650-18.pdf
|
Скачать | 68.6 КБ |
Описание типа
Назначение
Термометры технические стеклянные предназначены для измерений температуры жидких и газообразных сред.
Описание
Принцип действия термометров технических стеклянных основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды.
Термометры технические стеклянные состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью и стеклянной цилиндрической оболочки с вмонтированной внутри шкалой, изготовленной из бумаги, стекла, полистирола или металла. В качестве термометрической жидкости используется метилкарбитол, керосин или ртуть. Термометры изготовлены из термически обработанного стекла.
Термометры технические стеклянные выпускаются в следующих исполнениях: ТТ, ТТМ, ТТЖ, ТТ МК, ТТ К, которые отличаются конструкцией, диапазоном измерения температуры, классом точности, ценой деления, видом термометрической жидкости. В зависимости от формы нижней части термометры подразделяются на прямые (П) и угловые (У).
Общий вид средства измерений представлен на рисунках 1, 2.

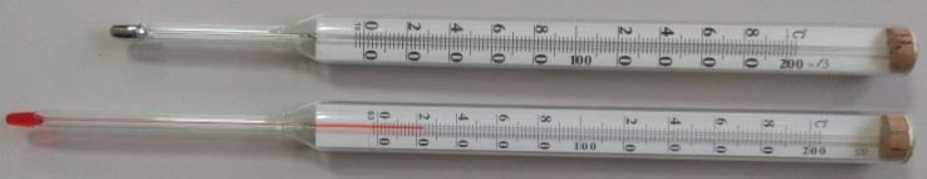

Рисунок 1 - Общий вид термометров технических стеклянных, вид прямой (П)
Рисунок 2 - Общий вид термометров технических стеклянных, вид угловой (У)
Пломбирование термометров не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики. Диапазоны измерений
|
Наименование характеристики |
Значение | ||
|
Исполнение термометра |
Диапазон измерений температуры, °С |
Длина верхней части не более, мм | |
|
240 |
160 | ||
|
Цена деления, °С | |||
|
ТТ |
от -35 до +50 |
0,5; 1,0 |
1,0 |
|
от 0 до +100 | |||
|
ТТМ |
от 0 до +160 |
1,0; 2,0 |
2,0 |
|
от 0 до +200 | |||
|
от 0 до +300 |
2,0 |
- | |
|
ТТ |
от 0 до +350 |
5,0 | |
|
от 0 до +400 | |||
|
от 0 до +450 | |||
|
от 0 до +500 | |||
|
от 0 до +600 |
10,0 | ||
|
ТТЖ |
от -35 до +50 |
0,5; 1,0 |
1,0 |
|
от 0 до +100 | |||
|
от 0 до +160 |
1,0; 2,0 |
2,0 | |
|
от 0 до +200 | |||
|
ТТ МК |
от -35 до +50 |
0,5; 1,0 |
1,0 |
|
ТТ К |
от 0 до +100 | ||
|
от 0 до +160 |
1,0; 2,0 |
2,0 | |
|
от 0 до +200 | |||
Таблица 2 - Пределы допускаемых абсолютных погрешностей термометров I класса
|
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности при цене деления шкалы для I класса, °С | ||||
|
1 |
2 | ||||
|
0,5 |
1,0 |
2,0 |
5,0 |
10,0 | |
|
от -35 до 0 включ. |
±1 (±1) |
±1 (±1,5) |
- |
- |
- |
|
св. 0 до +100 включ. |
±1 (±1) |
±1 (±1) |
±2 (±2) |
±5 |
±5 |
|
св. +100 до +200 включ. |
- |
±2 (±2) |
±2 (±4) |
±5 |
±5 |
|
св. +200 до +300 включ. |
- |
- |
±3 |
±5 |
±5 |
|
св. +300 до +400 включ. |
- |
- |
- |
±10 |
±10 |
|
св. +400 до +500 включ. |
- |
- |
- |
±10 |
±10 |
|
св. +500 до +600 включ.. |
- |
- |
- |
±10 |
±10 |
|
Значение предела допускаемой абсолютной погрешности в скобках приведены для жидкостных (нертутных) термометров | |||||
Таблица 3 - Пределы допускаемых абсолютных погрешностей термометров II класса
|
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности при цене деления шкалы для II класса, °С | ||
|
1,0 |
2,0 |
10,0 | |
|
от -35 до 0 включ. |
(±2) |
- |
- |
|
св. 0 до +100 включ. |
- |
- |
±10 |
|
св. +100 до +200 включ. |
(±3) |
±3 |
±10 |
|
св. +200 до +300 включ. |
- |
±4 |
±10 |
|
св. +300 до +400 включ. |
- |
- |
- |
|
св. +400 до +500 включ. |
- |
- |
- |
|
св. +500 до +600 включ. |
- |
- |
- |
|
Значение предела допускаемой абсолютной погрешности в скобках приведены для жидкостных (нертутных) термометров | |||
Таблица 4 - Основные технические характеристик
|
Наименование характеристики |
Значение | |||
|
1 |
2 | |||
|
Исполнение термометра |
Диапазон измерений температуры, °С |
Длина нижней части не более, мм |
Термометрическая жидкость | |
|
Прямой |
Угловой |
Ртуть | ||
|
ТТ |
от -35 до +50 |
66 103 163 253 403 633 1003 |
104 141 201 291 441 671 1041 | |
|
от 0 до +100 | ||||
|
ТТМ |
от 0 до +160 | |||
|
от 0 до +200 | ||||
|
от 0 до +300 | ||||
|
ТТ |
от 0 до +350 | |||
|
от 0 до +400 | ||||
|
от 0 до +450 | ||||
|
от 0 до +500 | ||||
|
от 0 до +600 | ||||
|
ТТЖ |
от -35 до +50 |
66 103 163 253 403 |
104 141 201 291 441 |
Смачивающая жидкость |
|
от 0 до +100 | ||||
|
от 0 до +160 | ||||
|
от 0 до +200 | ||||
|
ТТ МК |
от -35 до +50 |
66 103 163 253 403 |
104 141 201 291 441 | |
|
ТТ К |
от 0 до +100 | |||
|
от 0 до +160 | ||||
|
от 0 до +200 | ||||
|
Вероятность безотказной работы термометров, наполненных ртутью за 2000 часов |
0,94 | |||
|
Вероятность безотказной работы термометров, наполненных смачивающей жидкостью за 2000 часов |
0,92 | |||
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 | |||
Знак утверждения типа
наносится в верхнем левом углу паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр |
АЖТ 2.822.082 |
1 шт |
|
Паспорт |
АЖТ 2.822.082ПС |
1 экз |
|
Футляр (для термометра прямого исполнения) |
АЖТ 6.875.037 |
1 шт |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;
ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки;
ТУ 25-2021.010-89 Термометры технические стеклянные. Технические условия.
