Тепловизоры инфракрасные Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro) (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70696-18 |
| Действует | по 28.03.2028 |
| Наименование | Тепловизоры инфракрасные |
| Модель | Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d52bb286-4309-6b97-1953-0bcbbdac77e2 |
Производитель / Заявитель
Фирма "Wuhan Guide Infrared Co", Китай; Завод-изготовитель фирма "Wuhan Guide Sensmart Tech Co", Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 505 (95%) |
| Неуспешных поверок (СИ непригодно) | 27 (5 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
70696-18: Описание типа
2023-70696-18.pdf
|
Скачать | 1.2 MБ | |
|
70696-18: Методика поверки
2023-mp70696-18.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Тепловизоры инфракрасные Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro) (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. В тепловизорах используется ручной или автоматический режимы фокусировки.
Тепловизоры инфракрасные Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro) отличаются друг от друга по техническим и метрологическим характеристикам.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную температуру, среднюю температуру, температуру в любой точке теплового изображения объекта. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана на персональный компьютер посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной связи (WiFi, Bluetooth).

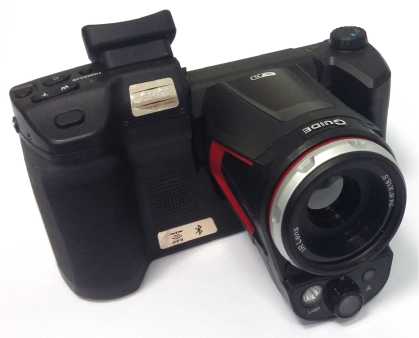

Фотография общего вида тепловизоров инфракрасных Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro) приведена на рисунке 1.

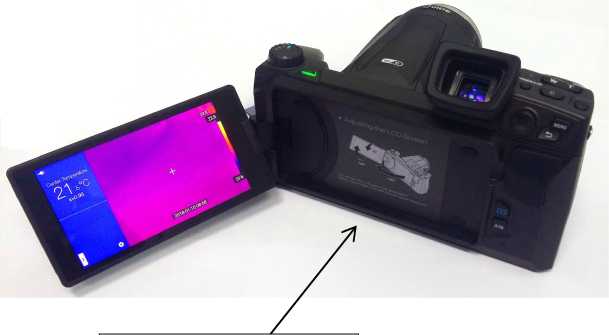

Место нанесения заводского номера
Рисунок 1 - Общий вид тепловизоров инфракрасных Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro)
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro) наносится в виде наклейки на нижней части корпуса. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
2. l.O.xxxxxxxx (где xxxxxxxx -дата производства или заводской калибровки) |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Автономное, загружаемое на сайте изготовителя, ПО «Thermo tools» применяется для обработки тепловых изображений, сохраненных в памяти тепловизора.
Технические характеристики
Метрологические и основные технические характеристики тепловизоров инфракрасных Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro) в зависимости от модели приведены в таблицах 2 и 3.
Таблица 2
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
C400 |
C640 C640P (Pro) |
C800 C800P (Pro) | |
|
Диапазон измерений температуры, °С |
от -20 (от -40*) до +150; от +100 до +800; от +700 до +2000** (опционально, при использовании высокотемпературного фильтра) | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С) в диапазоне от -40 до +100 °С включ., °С |
±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С) в остальном диапазоне, % |
±2,0 | ||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,045 |
< 0,04 (C640) < 0,03 (C640P (Pro)) |
< 0,03 (C800) < 0,03 (C800P (Pro)) |
|
Спектральный диапазон, мкм |
от 7,5 до 14 | ||
|
Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив - телеобъектив*** - широкоугольный объектив*** - супер-телеобъектив*** - макро-объектив*** - высокотемпературный фильтр*** |
24,9°х18,7° 11,2°х8,4° 48,1°х35,9° 7,3°х5,5° 23,3°х17,5° 24,9°х18,7° |
24,6°х18,5° 11,3°х8,5° 45,4°х34,8° 7,3°х5,5° 23,3°х17,5° 24,9°х18,7° |
25°х19° 15°х11° 45°х34° 9°х7° 23,3°х17,5° 25°х19° |
|
Минимальное фокусное расстояние (в зависимости от объектива), м: - стандартный объектив - телеобъектив*** - широкоугольный объектив*** - супер-телеобъектив*** |
0,15 2,0 0,15 4,0 |
0,1 1,5 0,1 4,0 |
0,3 3,0 0,1 5,0 |
|
Пространственное разрешение (в зависимости от объектива), мрад: - стандартный объектив - телеобъектив*** - широкоугольный объектив*** - супер-телеобъектив*** |
1,13 0,52 2,19 0,34 |
0,68 0,31 1,31 0,2 |
0,43 0,27 0,8 0,16 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
384х288 |
640х480 |
1024х768 |
|
Масса (с аккумулятором и со стандартным ИК-объективом), кг, не более |
1,35 | ||
|
Запись изображений или частота обновлений, Г ц |
9 (опционально); 30 |
9 (опционально); 25 | |
|
Габаритные размеры, мм |
206х145х135 |
206х169х135 | |
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
C400 |
C640 C640P (Pro) |
C800 C800P (Pro) | |
|
(высота х ширина х длина) | |||
|
Напряжение питания, В |
12 (адаптер или аккумуляторная батарея) | ||
|
Срок службы батареи при непрерывном использовании, ч, не более |
4 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) | ||
|
Примечания: * - по специальному заказу; * * - при использовании высокотемпературного фильтра; * **- по дополнительному заказу. | |||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизоры инфракрасные Guide |
серии C (обозначение модели в соответствии с заказом) |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
|
Руководство по эксплуатации (на английском языке) |
- |
1 экз. |
|
Аккумуляторные литий-ионные батареи |
- |
2 шт. |
|
Наплечный ремешок |
- |
1 шт. |
|
HDMI-кабель |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия на тепловизоры инфракрасные Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro), разработанный фирмой «Wuhan Guide Infrared Co», Китай.
