Калибраторы давления пневматические "ЭЛЕМЕР-ПКД-260"
| Номер в ГРСИ РФ: | 70755-18 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260» (далее по тексту -ЭЛЕМЕР-ПКД-260 или калибраторы) предназначены для воспроизведения и измерений избыточного давления, а также воспроизведения и измерений электрических сигналов силы постоянного тока и измерений напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70755-18 |
| Действует | по 28.03.2028 |
| Наименование | Калибраторы давления пневматические |
| Модель | "ЭЛЕМЕР-ПКД-260" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bdffbee9-7240-7a21-d788-6f91e66e4dcb |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 585 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
70755-18: Описание типа
2024-70755-18.pdf
|
Скачать | 456.9 КБ | |
|
70755-18: Методика поверки
2018-mp70755-18.pdf
|
Скачать | 769.9 КБ |
Описание типа
Назначение
Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260» (далее по тексту -ЭЛЕМЕР-ПКД-260 или калибраторы) предназначены для воспроизведения и измерений избыточного давления, а также воспроизведения и измерений электрических сигналов силы постоянного тока и измерений напряжения постоянного тока.
Описание
Принцип действия калибраторов в режиме воспроизведения и измерений давления основан на изменении давления в замкнутой системе при изменении ее объема. Предварительно с помощью встроенного баллона с регулятором или ручного пресса в системе создается давление, близкое к задаваемому. Затем, путем ручного перемещения поршня, плавно изменяется объем и давление устанавливается с необходимой точностью. Это давление измеряется встроенным преобразователем давления эталонным (ПДЭ) и подается на выходной штуцер калибратора, на который устанавливается поверяемый (калибруемый или градуируемый) датчик давления. Цифровой сигнал ПДЭ и аналоговый сигнал датчика давления измеряются модулем измерения (ИМ) и отображаются на сенсорном экране калибратора.
Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора.
Принцип действия калибраторов в режиме воспроизведения силы постоянного тока основан на цифро-аналоговом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.
В состав ЭЛЕМЕР-ПКД-260 входят: встроенный одноплатный компьютер с сенсорным экраном, модулем измерения (ИМ) и модулем воспроизведения (МВ), пневматическая система (ПС), встроенный преобразователь давления эталонный (ПДЭ) с цифровым выходным сигналом, плата сопряжения и питания, аккумуляторный блок.
ЭЛЕМЕР-ПКД-260 выполняет следующие функции:
- задает значения эталонного давления;
- измеряет значения эталонного давления;
- измеряет выходной сигнал поверяемых (калибруемых или градуируемых) датчиков давления в виде силы и напряжения постоянного тока и по HART-протоколу;
- воспроизводит выходной сигнал силы постоянного тока;
- проводит поверку датчиков избыточного давления, абсолютного давления и избыточного давления-разрежения в автоматическом режиме по нескольким точкам;
- формирует протокол поверки;
- производит подстройку и градуировку датчиков давления по HART-протоколу;
- производит проверку (тестирование) реле;
- обеспечивает сбор, хранение, архивирование и передачу данных в персональный компьютер.
К ПС с помощью штуцера подключается поверяемый датчик давления. ПДЭ и поверяемый датчик давления с помощью кабелей подключаются к ИМ.
Для повышения точности измерений могут применяться внешние преобразователи давления эталонные (избыточного давления, абсолютного давления и избыточного давления- разрежения) утвержденных типов, с диапазонами измерений, меньшим или равным диапазону встроенного ПДЭ, например, преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (Регистрационный № 58668-14). Для установки внешнего преобразователя давления эталонного предусмотрен дополнительный штуцер.
Сенсорный экран предназначен для отображения измеренных значений давления, выходного сигнала поверяемого датчика давления, информации о датчике, для ввода и отображения параметров поверки, служебной системной информации, для настройки самого ЭЛЕМЕР-ПКД-260, а также для проведения поверки и подстройки датчика давления. Плата сопряжения и питания осуществляет питание встроенного одноплатного компьютера и ИМ. Модуль ИМ с поддержкой HART-протокола имеет один канал, предназначенный для измерения входного сигнала от 0 до 25 мА, от 0 до 12 В. Модуль МВ имеет один канал воспроизведения силы постояннго тока от 0 до 25 мА. Для питания поверяемых датчиков давления с выходным сигналом от 0 до 5 мА и от 4 до 20 мА по 3-х или 4-х проводной схеме применяется блок питания (встроенный или внешний). HART-протокол при этом не поддерживается. Для режима воспроизведения силы постоянного тока применяется отдельный встроенный блок питания.
ЭЛЕМЕР-ПКД-260 выпускаются в следующих модификациях:
«ЭЛЕМЕР-ПКД-260-РБ», «ЭЛЕМЕР-ПКД-260Ех-РБ» с внутренним баллоном объемом 2 л и давлением 20 МПа; «ЭЛЕМЕР-ПКД-260-РП», «ЭЛЕМЕР-ПКД-260Ех-РП» со встроенным ручным пневматичским прессом, задающим давление до 16 МПа.
ЭЛЕМЕР-ПКД-260 имеют исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех».

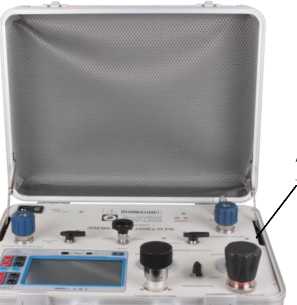

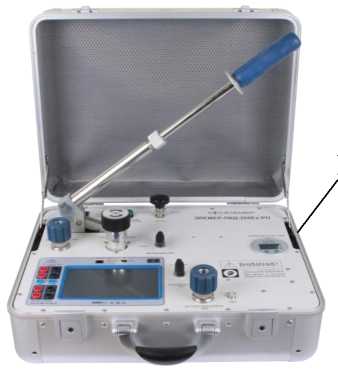

Общий вид калибраторов давления пневматических «ЭЛЕМЕР-ПКД-260» приведен на рисунке 1.
Место нанесения знака поверки
Место нанесения
знака поверки
«ЭЛЕМЕР-ПКД-260-РП»
«ЭЛЕМЕР-ПКД-260-РБ»
Рисунок 1 - Общий вид калибраторов давления пневматических «ЭЛЕМЕР-ПКД-260», обозначение места нанесения знака поверки
«ЭЛЕМЕР-ПКД-260-РБ»
«ЭЛЕМЕР-ПКД-260-РП»

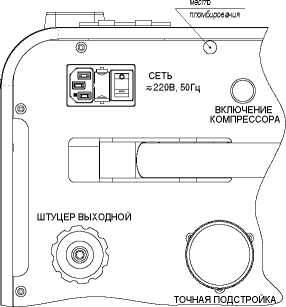

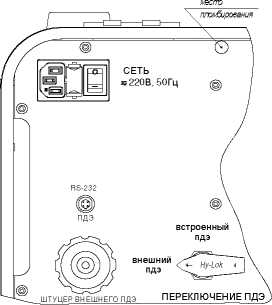

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Программное обеспечение
В ЭЛЕМЕР-ПКД-260 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ЭЛЕМЕР-ПКД-260 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия ЭЛЕМЕР-ПКД-260 с компьютером используется внешнее программное обеспечение (ПО) АРМ ПКД-260, которое не оказывает влияния на метрологические характеристики ЭЛЕМЕР-ПКД-260. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ЭЛЕМЕР-ПКД-260. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ЭЛЕМЕР-ПКД-260 и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ELEMER-PKD-260_ver0.2.0.4.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.2.0.4 |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Таблица 2 - Диапазон воспроизведения и измерений избыточного давления
|
Шифр модификации |
Код встроенного источника давления |
Код модели |
Диапазон воспроизведения и измерений избыточного давления |
Верхний предел измерений ( Рв ) |
|
«ЭЛЕМЕР-ПКД-260-РБ», «ЭЛЕМЕР-ПКД-260Ех-РБ» |
РБ |
01 |
от 0 до 600 кПа |
600 кПа |
|
02 |
от 0 до 2,5 МПа |
2,5 МПа | ||
|
03 |
от 0 до 16 МПа |
16 МПа | ||
|
«ЭЛЕМЕР-ПКД-260-РП», «ЭЛЕМЕР-ПКД-260Ех-РП» |
РП |
03 |
от 0 до 16 МПа |
16 МПа |
Таблица 3 - Пределы допускаемой основной приведенной погрешности измерений избыточного давления
|
Код модели |
Поддиапазон измерений избыточного давления |
Пределы допускаемой основной приведенной погрешности измерений избыточного давления, у, %, (от диапазона измерений) | ||
|
Индекс модели | ||||
|
А |
В |
С | ||
|
01 |
от 0 до 200 кПа включ. |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) |
|
св. 200 до 600 кПа |
±(0,03- Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1- Р/Рв + пр) | |
|
02 |
от 0 до 0,83 МПа включ. |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) |
|
св. 0,83 до 2,5 МПа |
±(0,03- Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1- Р/Рв + пр) | |
|
03 |
от 0 до 5,3 МПа включ. |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) |
|
св. 5,3 до 16 МПа |
±(0,03- Р/Рв + пр) |
±(0,05-Р/Рв + пр) |
±(0,1- Р/Рв + пр) | |
Примечания:
1) пр - одна единица наименьшего разряда.
2) Р - измеряемое давление.
3) Рв - верхний предел измерений.
Таблица 4 - Пределы допускаемой основной приведенной погрешности ЭЛЕМЕР-ПКД-260 в комплекте с внешними ПДЭ-020, ПДЭ-020И
|
Код модели ПДЭ-020 |
Вид измеряемого давления |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной погрешности, у, % | |||
|
Индекс модели | ||||||
|
А0 |
А |
В |
С | |||
|
030 |
Абсолютное |
от 0 до 60 кПа включ. |
±(0,01 + пр) |
_ |
_ |
_ |
|
св. 60 до 120 кПа |
±(0,02-P/Рв + пр) |
_ |
_ |
_ | ||
|
от 0 до 40 кПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 40 до 120 кПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05- P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
|
050 |
от 0 до 300 кПа включ. |
±(0,01 + пр) |
_ |
_ |
_ | |
|
св. 300 до 600 кПа |
±(0,02-P/Рв + пр) |
_ |
_ |
_ | ||
|
от 0 до 200 кПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 200 до 600 кПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05- P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
|
060 |
от 0 до 1,25 МПа включ. |
±(0,01 + пр) |
_ |
_ |
_ | |
|
св. 1,25 до 2,5 МПа |
±(0,02-P/Рв + пр) |
_ |
_ |
_ | ||
|
от 0 до 0,8 МПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 0,8 до 2,5 МПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05- P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
|
100 |
Избыточное |
от 0 до 0,8 кПа включ. |
_ |
_ |
±(0,015 + пр) |
±(0,03 + пр) |
|
св. 0,8 до 2,5 кПа |
_ |
_ |
±(0,05-P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
|
110 |
от 0 до 2,1 кПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | |
|
св. 2,1 до 6,3 кПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05-P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
|
120 |
от 0 до 8 кПа включ. |
±(0,01 + пр) |
_ |
_ |
_ | |
|
св. 8 до 16 кПа |
±(0,02-P/Рв + пр) |
_ |
_ |
_ | ||
|
от 0 до 2,6 кПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 2,6 до 8 кПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05- P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
|
130 |
от 0 до 50 кПа включ. |
±(0,01 + пр) |
_ |
_ |
_ | |
|
св. 50 до 100 кПа |
±(0,02-P/Рв + пр) |
_ |
_ |
_ | ||
|
от 0 до 33 кПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 33 до 100 кПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05- P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
|
150 |
от 0 до 300 кПа включ. |
±(0,01 + пр) |
_ |
_ |
_ | |
|
св. 300 до 600 кПа |
±(0,02-P/Рв + пр) |
_ |
_ |
_ | ||
|
от 0 до 200 кПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 200 до 600 кПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05-P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
Продолжение таблицы 4
|
Код модели ПДЭ-020 |
Вид измеряемого давления |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной погрешности, у, % | |||
|
Индекс модели | ||||||
|
А0 |
А |
В |
С | |||
|
160 |
Избыточное |
от 0 до 1,25 МПа включ. |
±(0,01 + пр) |
_ |
_ |
_ |
|
св. 1,25 до 2,5 МПа |
±(0,02-P/Рв + пр) |
_ |
_ |
_ | ||
|
от 0 до 0,8 МПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 0,8 до 2,5 МПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05- P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
|
170 |
от 0 до 3,0 МПа включ. |
±(0,01 + пр) |
_ |
_ |
_ | |
|
св. 3,0 до 6,0 МПа |
±(0,02-P/Рв + пр) |
_ |
_ |
_ | ||
|
от 0 до 2,0 МПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 2,0 до 6,0 МПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05- P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
|
180 |
от 0 до 8,0 МПа включ. |
±(0,01 + пр) |
_ |
_ |
_ | |
|
св. 8,0 до 16 МПа |
±(0,02-P/Рв + пр) |
_ |
_ |
_ | ||
|
от 0 до 5,3 МПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. 5,3 до 16 МПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05- P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
|
350 |
Избыточное-разрежение |
от. -100 до +350 кПа включ. |
±(0,01 + пр) |
_ |
_ |
_ |
|
св. +350 до +600 кПа |
±(0,02-P/Рв + пр) |
_ |
_ |
_ | ||
|
от. -100 до +233 кПа включ. |
_ |
±(0,01 + пр) |
±(0,015 + пр) |
±(0,03 + пр) | ||
|
св. +233 до +600 кПа |
_ |
±(0,03- P/Рв + пр) |
±(0,05- P/Рв + пр) |
±(0,1- P/Рв + пр) | ||
Примечания: 1) пр - одна единица наименьшего разряда. 2) Р - измеряемое давление. 3) Рв - верхний предел измерений.
Таблица 5 - Пределы допускаемой основной абсолютной погрешности измерения и воспроизведения электрических сигналов в виде силы и напряжения постоянного тока______________________________________________________
|
Величина |
Диапазон |
Пределы допускаемой основной абсолютной погрешности | ||
|
воспроизведения |
измерений |
воспроизведения |
измерения | |
|
Ток |
от 0 до 25 мА |
от 0 до 25 мА |
±(10-4-1+1) мкА |
±(10-4-1+1) мкА |
|
Напряжение |
- |
от 0 до 12 В |
- |
±(1,0-10-4- U +0,5) мВ |
|
Примечания: 1) I - воспроизводимое или измеряемое значение силы постоянного тока. 2) U - измеряемое значение напряжения постоянного тока. | ||||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной погрешности встроенного датчика выходного давления 600 кПа, 2,5 МПа или 16 МПа, % (от диапазона измерений) |
±0,5 |
|
Пределы допускаемой основной приведенной погрешности встроенного датчика давления в баллоне 20 МПа, % (от диапазона измерений) |
±2,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +25 °С включ.), в диапазоне температур, соответствующих рабочим условиям эксплуатации, % |
±Y |
|
Дискретность задания давления регулятором грубой установки не превышает, % (от диапазона измерений) |
1 |
|
Дискретность задания давления регулятором точной настройки не превышает, % (от диапазона измерений) |
0,02 |
|
Нестабильность поддержания давления за 1 мин не превышает, % (от диапазона воспроизведения) |
±0,01 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 86 до 106,7 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание осуществляется от встроенного блока аккумуляторов (для «ЭЛЕМЕР-ПКД-260-РБ») и от двух встроенных блоков аккумуляторов (для «ЭЛЕМЕР-ПКД-260-РП») с номинальным напряжением, В |
12 |
|
Потребляемый ток «ЭЛЕМЕР-ПКД-260-РБ» в режиме максимальной внешней нагрузки не более, мА |
850 |
|
Потребляемый ток электропомпы «ЭЛЕМЕР-ПКД-260-РП» не более, А |
3 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
420x500x200 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -20 до +50 95 от 86 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
|
Маркировки взрывозащиты |
1ExibIIBT6 X |
Знак утверждения типа
наносится на переднюю панель приборов термотрансферным способом и на руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Калибратор давления пневматический «ЭЛЕМЕР-ПКД-260» |
НКГЖ.406239.001 |
1 шт. |
Модификация и исполнение в соответствии с заказом |
|
Сетевой провод |
- |
1 шт. |
- |
|
Кабели соединительные: |
- | ||
|
ККИ260 |
- |
1 компл. | |
|
К1 |
- |
1 шт. | |
|
Кабель для связи с компьютером по интерфейсу Ethernet |
- |
1 шт. | |
|
Соединительный шланг ШЛ-В-М16х2-В-М16х2-2М (для «ЭЛЕМЕР-ПКД-260-РБ») |
- |
1 шт. | |
|
Уплотнительное кольцо 005-008-19 (для «ЭЛЕМЕР-ПКД-260-РБ») |
- |
5 шт. | |
|
Уплотнительное кольцо 009-012-19 |
- |
5 шт. | |
|
Диск с программным обеспечением «АРМ ПКД-260» |
- |
1 шт. | |
|
Руководство по эксплуатации |
НКГЖ.406239.001РЭ |
1 экз. | |
|
Паспорт |
НКГЖ.406239.001ПС |
1 экз. | |
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 Мпа;
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - Е10б Па;
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 + 30 А;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
ГОСТ 8.187-7б ГСИ. Государственная поверочная схема для средств измерений разности давлений до 4404 Па;
ТУ 26.51.66-14б-13282997-2017 Калибраторы давления пневматические
«ЭЛЕМЕР-ПКД-260». Технические условия.
