Установки для поверки счетчиков электрической энергии МИРТЕК-МЕТРОЛОГИЯ
| Номер в ГРСИ РФ: | 70802-18 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "МИРТЕК", г.Таганрог |
Установки для поверки счетчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ» (далее - установки) предназначены для калибровки и поверки однофазных и трехфазных счетчиков активной и реактивной электрической энергии, а также для калибровки и поверки средств измерений напряжения, силы переменного тока, активной и реактивной мощности в промышленном диапазоне частот. Классы точности калибруемых и поверяемых с помощью установок трехфазной модификации средств измерений: счетчики активной энергии класса точности (кл.т.) 0,2S и менее точные, счетчики реактивной энергии кл.т. 0,5 и менее точные, средства измерений напряжения, силы переменного тока, активной мощности кл.т. 0,2 и менее точные, средств измерений реактивной мощности кл.т. 0,5 и менее точные. Классы точности калибруемых и поверяемых с помощью установок однофазной модификации средств измерений: счетчики активной энергии кл.т. 0,5S и менее точные, счетчики реактивной энергии кл.т. 1,0 и менее точные, средства измерений напряжения, силы переменного тока, активной мощности кл.т. 0,5 и менее точные, средства измерений реактивной мощности кл.т. 1,0 и менее точные.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70802-18 |
| Действует | по 16.04.2028 |
| Наименование | Установки для поверки счетчиков электрической энергии |
| Модель | МИРТЕК-МЕТРОЛОГИЯ |
| Приказы |
№2398 от
06.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9c48d6d6-52d7-6af1-7cac-4163ba29d5d7 |
Производитель / Заявитель
ООО «МИРТЕК», РОССИЯ, 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15-к
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
РТ-МП-412-551-2025 Государственная система обеспечения единства измерений. Установки для поверки счетчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ». Методика поверки
(с 06.11.2025)
МИРТ.411722.001Д1 Установки для поверки счетчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ» Методика поверки
(с 16.04.2018)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 262 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
70802-18: Описание типа
2018-70802-18.pdf
|
Скачать | 507 КБ | |
|
70802-18: Методика поверки
2018-mp70802-18.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
70802-18: Описание типа
2025-70802-18.pdf
|
Скачать | 647.3 КБ | |
|
70802-18: Методика поверки
РТ-МП-412-551-2025
2025-mp70802-18.pdf
|
Скачать | 1.5 MБ | |
|
70802-18: Методика поверки
МИРТ.411722.001Д1
2018-mp70802-18-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Установки для поверки счетчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ» (далее - установки) предназначены для калибровки и поверки однофазных и трехфазных счетчиков активной и реактивной электрической энергии, а также для калибровки и поверки средств измерений напряжения, силы переменного тока, активной и реактивной мощности в промышленном диапазоне частот. Классы точности калибруемых и поверяемых с помощью установок трехфазной модификации средств измерений: счетчики активной энергии класса точности (кл.т.) 0,2S и менее точные, счетчики реактивной энергии кл.т. 0,5 и менее точные, средства измерений напряжения, силы переменного тока, активной мощности кл.т. 0,2 и менее точные, средств измерений реактивной мощности кл.т. 0,5 и менее точные. Классы точности калибруемых и поверяемых с помощью установок однофазной модификации средств измерений: счетчики активной энергии кл.т. 0,5S и менее точные, счетчики реактивной энергии кл.т. 1,0 и менее точные, средства измерений напряжения, силы переменного тока, активной мощности кл.т. 0,5 и менее точные, средства измерений реактивной мощности кл.т. 1,0 и менее точные.
Описание
Принцип работы установок основан на создании в параллельных и последовательных цепях, калибруемых и поверяемых (далее - поверяемых), а также эталонного счетчиков, сигналов напряжения и тока с помощью блока управления (БУ) и преобразователя испытательных сигналов (ПИС). Определение погрешностей поверяемых счетчиков производится методом эталонного счетчика путем сравнения результатов измерений выходной мощности ПИС поверяемыми счетчиками и эталонным счетчиком установки.
Установки однофазных модификаций выпускаются в 2-х конструктивных исполнениях: - стационарное раздельное;
- стационарное совмещенное.
У становки трехфазных модификаций выпускаются в 4-х конструктивных исполнениях: - стационарное раздельное;
- стационарное совмещенное;
- малогабаритное лабораторное;
- малогабаритное портативное.
Установки универсальной модификации выпускаются в 2-х конструктивных исполнениях:
- стационарное раздельное;
- стационарное совмещенное.
Установки универсальной модификации представляют собой разновидность трехфазных установок, которые на стенде (или стендах) для навески счетчиков имеют раздельные контактирующие устройства для оперативного подключения однофазных и трехфазных счетчиков.
Установки стационарного раздельного исполнения выполнены из стойки, содержащей БУ и ПИС, и стенда (или стендов) для навески счетчиков.
БУ и ПИС установок стационарного совмещенного исполнения конструктивно объединены со стендом для навески счетчиков.
Установки стационарного раздельного и совмещенного конструктивного исполнения, а также малогабаритного лабораторного исполнения, в зависимости от модификации, содержат одно- или трехфазный ПИС и, соответственно, одно- или трехфазный эталонный счетчик электрической энергии.
Установки трехфазной модификации малогабаритного портативного исполнения состоят из БУ, содержащего ПИС и встроенный модуль, выполняющий функции эталонного счетчика.
ПИС установок всех модификаций и исполнений выполнен на основе усилителей мощности с широтно-импульсной модуляцией. Усилители охвачены отрицательными обратными связями, обеспечивающими высокую стабильность выходной мощности.
Стенды установок всех модификаций и исполнений, в которые они входят, содержат на каждом поверочном месте:
- контактирующее устройство для оперативного подключения счетчиков;
- фотосчитывающее устройство с механизмом перемещения;
- вычислитель погрешности с цифровым индикатором.
Фотосчитывающее устройство предназначено для сканирования меток, нанесенных на диск электромеханического счетчика, или для контроля состояния светодиодов электронного счетчика.
Стенды установок однофазных модификаций, для обеспечения возможности калибровки и поверки однофазных счетчиков с соединенными параллельными и последовательными цепями, содержат изолирующие трансформаторы напряжения с количеством вторичных обмоток, равным количеству поверочных мест. Конструкция стенда позволяет производить поверку и калибровку однофазных счетчиков с одним и двумя датчиками тока.
Стенды установок трехфазных модификаций стационарного раздельного и совмещенного конструктивного исполнения, в зависимости от комплектности, для обеспечения возможности калибровки и поверки трехфазных счетчиков с соединенными параллельными и последовательными цепями могут содержать изолирующие трансформаторы тока.
Стенды установок универсальной модификации, для обеспечения возможности калибровки и поверки однофазных счетчиков с соединенными параллельными и последовательными цепями, содержат изолирующие трансформаторы напряжения с количеством вторичных обмоток, равным количеству поверочных мест, а также трехфазных счетчиков с соединенными параллельными и последовательными цепями могут содержать изолирующие трансформаторы тока. Конструкция стенда позволяет производить поверку и калибровку однофазных счетчиков с одним и двумя датчиками тока.
Установки работают в автоматическом и в ручном режимах.
Управление установкой в ручном режиме производится с помощью клавиатуры, расположенной в БУ. Результаты определения погрешностей счетчиков отображаются на индикаторных табло стендов.
Управление работой в автоматическом режиме осуществляется с помощью внешнего персонального компьютера. Результаты определения погрешностей счетчиков отображаются на индикаторных табло стендов и на мониторе управляющего персонального компьютера.
Выходные цепи напряжения и тока установки оснащены системой защиты от недопустимой нагрузки.
Выпускаемые модификации установок отличаются:
- основной погрешностью;
- диапазоном выходного тока;
- возможностью определения погрешности встроенных часов счетчиков.
Установки универсальных и трехфазных модификаций стационарного раздельного и совмещенного конструктивного исполнения, в зависимости от комплектности, отличаются наличием или отсутствием возможности калибровки и поверки счетчиков с соединенными параллельными и последовательными цепями.
Внешний вид установок, в том числе расположение органов управления, разъемов и мест для навески счетчиков, зависит от исполнения и не влияет на метрологические характеристики установок. Общий вид установки стационарного раздельного конструктивного исполнения представлен на рисунке 1, установки стационарного совмещенного конструктивного исполнения на рисунке 2, установки малогабаритного лабораторного исполнения - на рисунке 3, установки малогабаритного портативного исполнения - на рисунке 4.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой или верхней панели в зависимости от конструктивного исполнения установки.
Структура условного обозначения
о ® ® ® ® @® ® ®
МИРТЕК-МЕТРОЛОГИЯ - Х - Х - ХХХ - ХХ - ХХ - ХХ-ХХ-ХХХ-ХХ - Х - Х
о Тип установки
@ Модификация установки
1 - однофазная
3 - трехфазная
4 - универсальная
® Конструктивное исполнение установки
F - стационарное раздельное
I - стационарное совмещенное
L - малогабаритное лабораторное
P - малогабаритное портативное
@ Относительная погрешность в режиме определения погрешности счетчиков активной электроэнергии
0.05 - ±0,05 %
0.1 - ±0,1 %
@ Количество однофазных поверочных рабочих мест на установке
(Нет символа) - отдельные однофазные поверочные рабочие места на установке отсутствуют
n, где n - число, обозначающее количество однофазных поверочных рабочих мест на установке (если мест нет, число не указывается)
@ Количество трехфазных поверочных рабочих мест на установке
(Нет символа) - отдельные трехфазные поверочные рабочие места на установке отсутствуют
n, где n - число, обозначающее количество трехфазных поверочных рабочих мест на установке (если мест нет число не указывается)
@ Дополнительные функции
VT - наличие однофазного изолирующего трансформатора напряжения
CT - наличие трехфазных изолирующих трансформаторов тока
RTC - наличие блока для определения погрешности хода часов
DL1 - последовательная поверка однофазных счетчиков с двумя токовыми цепями
DL2 - одновременная поверка однофазных счетчиков с двумя токовыми цепями
DL3 - последовательная поверка трехфазных счетчиков с измерительным элементом в цепи нейтрали
DL4 - одновременная поверка трехфазных счетчиков с измерительным элементом в цепи нейтрали
(Нет символа) - дополнительные функции отсутствуют
® Диапазон частоты выходных напряжения и тока
(Нет символа) - от 45 до 65 Гц
F - от 40 до 70 Гц
@ Диапазон задаваемых гармонических составляющих в выходных сигналах напряжения и тока (Нет символа) - от 2 до 21 для однофазных и трехфазных установок стационарных исполнений и от 2 до 31 для трехфазных установок малогабаритных исполнений
G - от 2 до 51

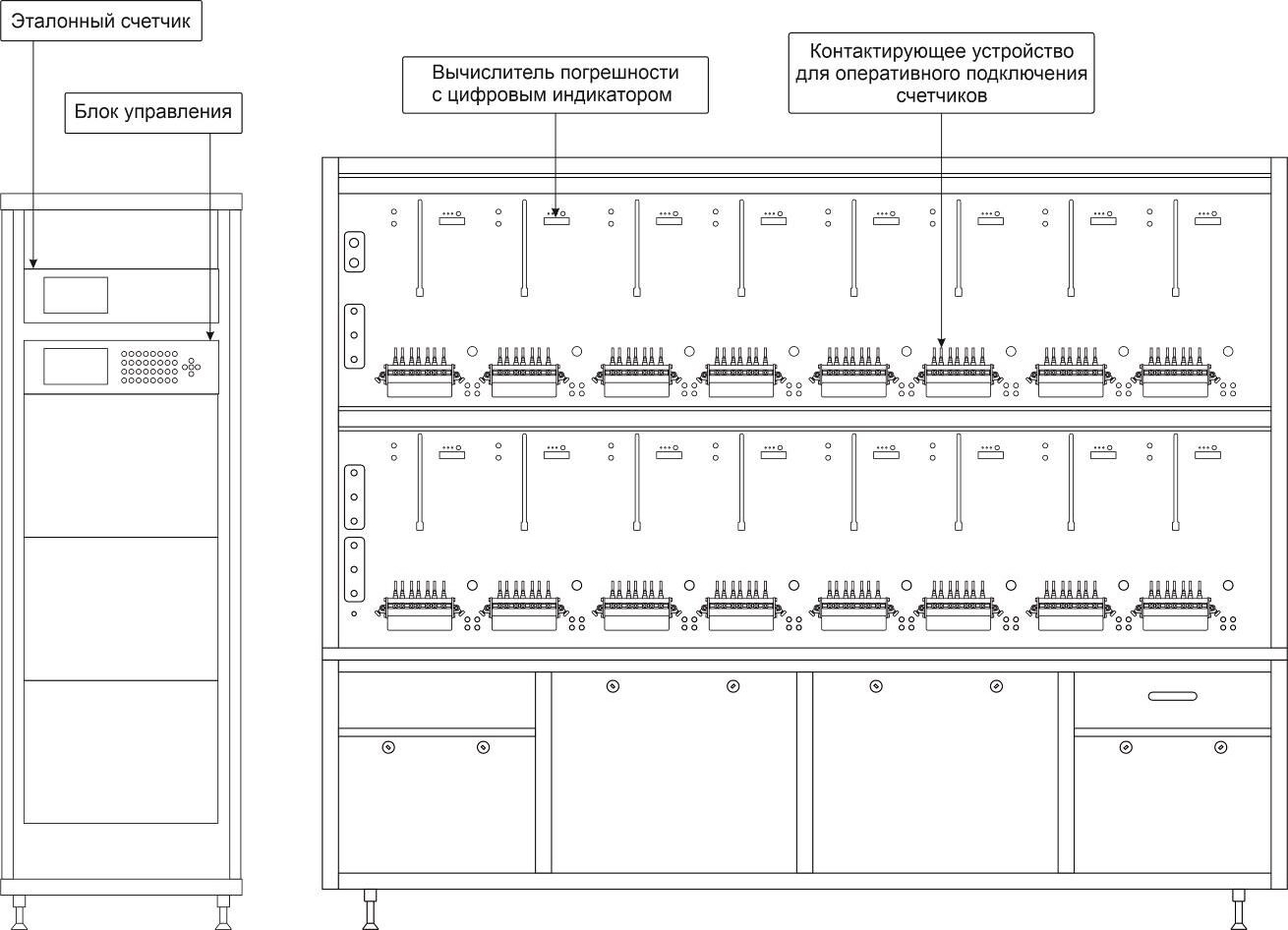

Рисунок 1 - Общий вид установки стационарного раздельного конструктивного исполнения (трехфазной модификации на 16 рабочих мест)

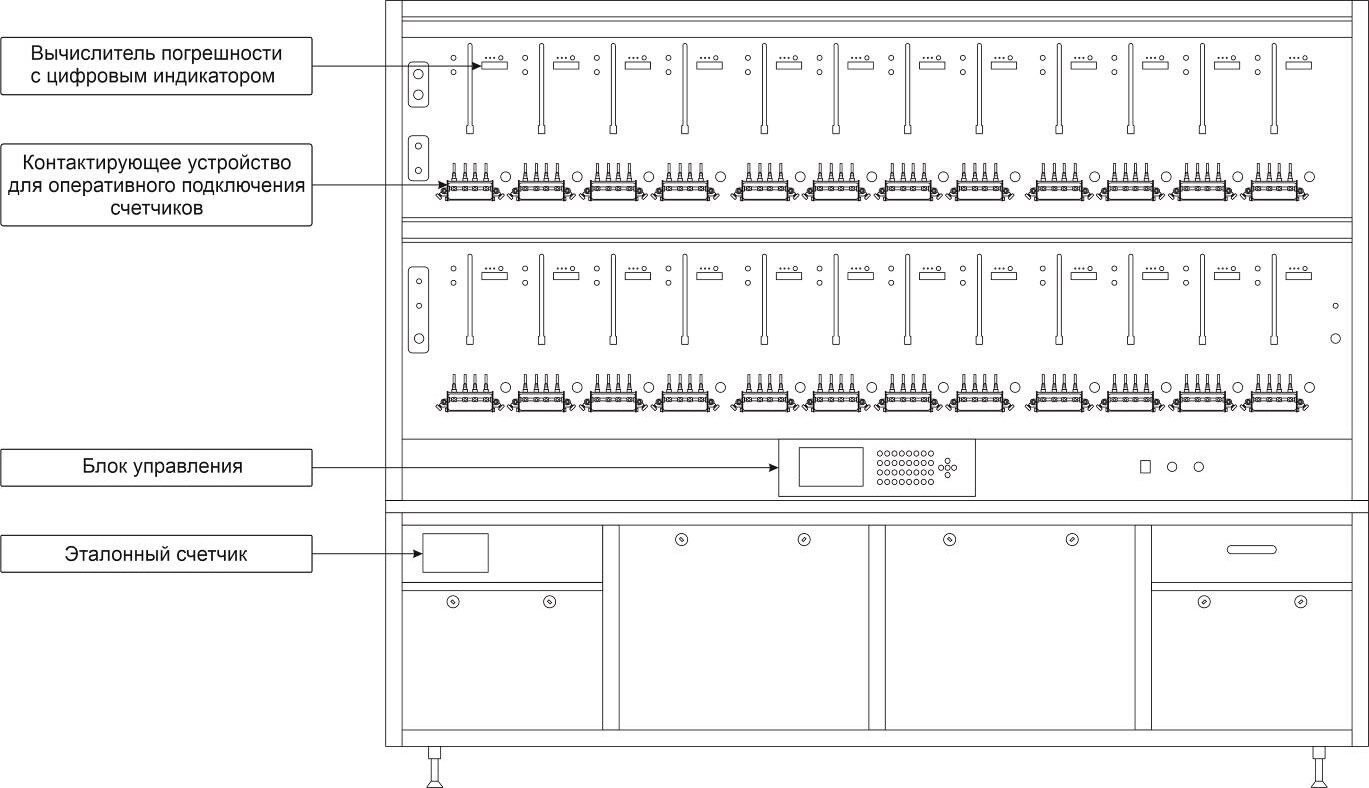

Рисунок 2 - Общий вид установки стационарного совмещенного конструктивного исполнения (однофазной модификации на 24 рабочих места)

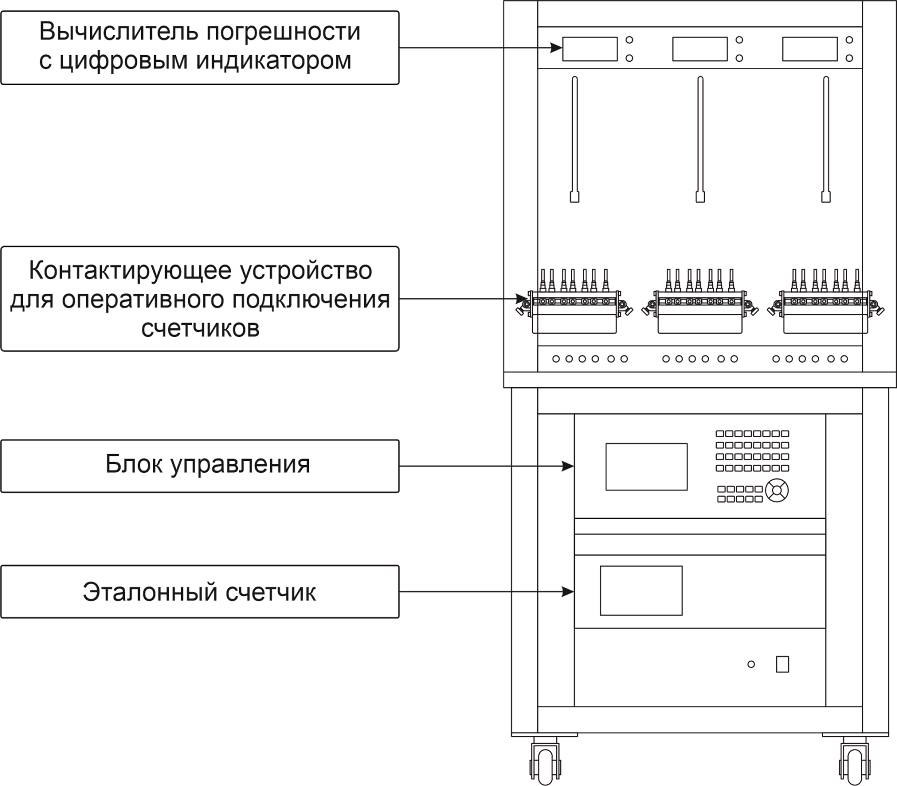

Рисунок 3 - Общий вид установки малогабаритного лабораторного конструктивного исполнения (трехфазной модификации на 3 рабочих места)

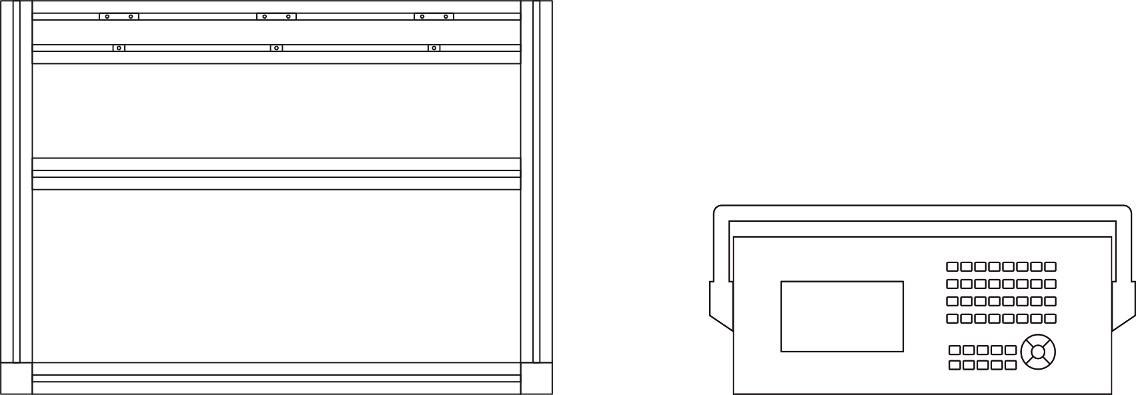

Рисунок 4 - Общий вид установки малогабаритного портативного конструктивного исполнения
Метрологические характеристики установок определяются эталонным счетчиком. Доступ к встроенному ПО эталонного счетчика без нарушения пломб невозможен. Пломбы с оттиском знака поверки устанавливаются:
- на эталонный счетчик (кроме установок портативного исполнения);
- на блок управления (для установок портативного исполнения);
- на блоки изолирующих трансформаторов напряжения (при наличии);
- на блоки изолирующих трансформаторов тока (при наличии);
- на блоке для определения погрешности хода часов (при наличии).
Программное обеспечение
Идентификационные данные программного обеспечения (далее - ПО) установок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО установок
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
MT31 |
MT32 |
MT33 |
MT34 |
|
Номер версии (идентификационный номер) ПО |
034 | |||
|
Цифровой идентификатор ПО |
3CA6 |
40EA |
3987 |
3E9A |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |||
Номера версий и цифровые идентификаторы ПО можно получить из установок с помощью конфигурационного программного обеспечения.
Встроенные ПО блока управления и вычислителей погрешности не являются метрологически значимыми и не требуют дополнительной защиты. Метрологические параметры установок обеспечиваются входящими в их состав эталонными счетчиками. Для предотвращения доступа к памяти программ эталонные счетчики пломбируются.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Технические характеристики
Технические характеристики установок приведены в таблице 2.
Метрологические характеристики однофазных установок приведены в таблице 3.
Метрологические характеристики трехфазных установок, не содержащих в составе изолирующие трансформаторы тока, приведены в таблице 4.
Метрологические характеристики трехфазных установок, содержащих в составе изолирующие трансформаторы тока, приведены в таблице 5.
Дополнительные погрешности установок приведены в таблице 6.
Таблица 2 - Технические характеристики установок
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон выходного напряжения, В |
от 1 до 300 |
|
Диапазон выходного тока, А: - установок однофазной модификации - установок трехфазной модификации |
от 0,001 до 100,0 (при силе тока от 100 до 120 значения погрешности не нормируются) от 0,001 до 120,0 |
|
Пределы допускаемых значений относительной погрешности задания выходного напряжения, % |
±0,5 |
|
Пределы допускаемых значений относительной погрешности задания силы выходного тока, % |
±0,5 |
|
Диапазон частоты выходных напряжения и тока, Г ц - однофазных и трехфазных установок - однофазных и трехфазных установок с символом «F» |
от 45 до 65 от 40 до 70 |
|
Дискретность регулирования частоты выходных напряжения и тока, Г ц |
0,01 |
|
Диапазон углов сдвига фазы между фазными сигналами напряжения и тока, ° |
от 0 до 360 |
|
Дискретность регулирования углов сдвига фазы между фазными сигналами напряжения и тока, градус |
0,01 |
|
Нестабильность выходной мощности в период 3 минуты при коэффициенте мощности 1,0, %, не более |
±0,05 |
|
Выходная мощность на фазу в канале напряжения, В^А: - однофазных и трехфазных установок стационарных исполнений - трехфазных установок малогабаритных исполнений |
от 0 до 800 от 0 до 50 |
|
Выходная мощность на фазу в канале напряжения на поверочных местах однофазных установок, В^А |
от 0 до 15 |
|
Характер нагрузки канала напряжения стационарных одно- и трехфазных установок: - индуктивная с коэффициентом мощности - емкостная, емкость, мкФ, не более |
Активная от 0,5 до 1,0 4 |
|
Выходная мощность при токе максимальной силы, на фазу в канале тока, В^А: - однофазных и трехфазных установок стационарных исполнений - трехфазных установок малогабаритных исполнений |
от 0 до 1500 от 0 до 100 |
|
Выходная мощность на фазу в канале тока на поверочных местах стационарных трехфазных установок, оснащенных изолирующими трансформаторами тока, при токе силой 120 А, ВА |
от 0 до 60 |
|
Коэффициент искажения синусоидальности сигналов напряжения и тока при задании синусоидальных выходных сигналов на линейной нагрузке, %, не более: - однофазных и трехфазных установок стационарных исполнений - трехфазных установок малогабаритных исполнений |
0,5 1,0 |
|
1 |
2 |
|
Порядок задаваемых гармонических составляющих в выходных сигналах напряжения и тока: - однофазных и трехфазных установок стационарных исполнений - трехфазных установок малогабаритных исполнений - однофазных и трехфазных установок с символом «G» |
от 2 до 21 от 2 до 31 от 2 до 51 |
|
Уровень задаваемых гармонических составляющих в выходных сигналах напряжения и тока, % от уровня основной гармоники |
до 40 |
|
Номинальное напряжение питающей сети, В: - однофазных установок стационарных исполнений - трехфазных установок стационарных исполнений - трехфазных установок малогабаритных исполнений |
220 220 220 |
|
Диапазон напряжения питающей сети, % |
±10 |
|
Номинальное значение частоты питающей сети, Гц |
50 или 60 |
|
Диапазон частоты тока питающей сети, % |
от -5 до +5 |
|
Мощность, потребляемая от сети питания, В^ А, не более: - однофазных установок стационарных исполнений - трехфазных установок стационарных исполнений - трехфазных установок малогабаритных исполнений |
3500 7000 500 |
|
Габаритные размеры стойки установок, мм, не более - стационарного раздельного исполнения |
600; 800; 2000 |
|
Масса стойки установок стационарного раздельного исполнения, кг, не более - для однофазных установок - для трехфазных установок |
220 290 |
|
Габаритные размеры стендов установок, мм, не более: - однофазных установок стационарных исполнений - трехфазных установок стационарных исполнений |
2500; 800; 2000 2500; 800; 2000 |
|
- трехфазных установок малогабаритных исполнений |
800;800; 1600 |
|
Масса стендов установок, кг, не более: - однофазных установок стационарных совмещенного исполнения - однофазных установок стационарных раздельного исполнения - трехфазных установок стационарных совмещенного исполнения - трехфазных установок стационарных раздельного исполнения - трехфазных установок малогабаритных исполнений |
450 370 700 550 130 |
|
Габаритные размеры малогабаритной установки портативного исполнения, мм, не более |
570; 550; 220 |
|
Масса малогабаритной установки портативного исполнения, кг, не более |
35 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +40 от 30 до 80 от 84 до 106 |
Таблица 3 - Метрологические характеристики однофазных установок при выходном фазном напряжении от 40 до 300 В
|
Наименования погрешностей |
Значения и единицы измерения погрешностей |
Значения коэффициентов мощности cos ф или sin ф, соответствующих мощности |
Диапазоны напряжения и силы выходного тока |
|
1 |
2 |
3 |
4 |
|
Пределы допускаемых значений относительной погрешности: | |||
|
- при измерении выходного напряжения U, 6U; |
±0,15 % |
- |
от 40 до 180 В |
|
±0,10 % |
- |
от 180 до 300 В | |
|
- при измерении силы выходного тока I, 5I; |
±0,10 % |
- |
от 0,01 до 0,05 А |
|
±0,05 % |
- |
от 0,05 до 100 А | |
|
- при измерении активной мощности, 6Р; - в режиме определения погрешностей счетчиков активной энергии, 5Рсч; |
±0,20 % |
от 0,9 до 1,0 и от - 0,9 до - 1,0 |
от 40 до 180 В от 0,01 до 0,05 А |
|
±0,15 % |
от 0,5 до 1,0 и от - 0,5 до - 1,0 |
от 180 до 300 В от 0,01 до 0,05 А | |
|
±0,10 %1) ±0,15 % ±0,20 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 40 до 180 В от 0,05 до 100,0 А | |
|
±0,08 %1) ±0,12 % ±0,15 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 180 до 300 В от 0,05 до 100,0 А | |
|
- при измерении реактивной мощности, 6Q; - в режиме определения погрешностей счетчиков реактивной энергии, 6Qc41) |
±0,50 % |
от 0,9 до 1,0 и от - 0,9 до - 1,0 |
от 40 до 180 В от 0,01 до 0,05 А |
|
±0,30 % |
от 0,5 до 1,0 и от - 0,5 до - 1,0 |
от 180 до 300 В от 0,01 до 0,05 А | |
|
±0,20 %1) ±0,30 % ±0,40 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 40 до 180 В от 0,05 до 100,0 А | |
|
±0,15 %1) ±0,25 % ±0,30 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 180 до 300 В от 0,05 до 100,0 А | |
|
Пределы допускаемых значений абсолютной погрешности измерения частоты основной гармоники |
±0,01 Гц |
- |
от 45 до 65 Гц от 40 до 70 Гц для установок с символом «F» |
|
Пределы допускаемых значений относительной погрешности измерения периода импульсов2 3) |
±540’5 % |
- |
- |
1) При промежуточных значениях коэффициентов мощности в диапазонах от минус 0,25 до минус 0,5, от минус 0,5 до минус 1,0; от 0,25 до 0,5 и от 0,5 до 1,0 значения погрешностей определяются путем линейной интерполяции.
Таблица 4 - Метрологические характеристики трехфазных установок, не содержащих в составе изолирующие трансформаторы тока при выходном фазном напряжении от 40 до 300 В
|
Наименования погрешностей |
Значения и единицы измерения погрешностей |
Значения коэффициентов мощности cos ф или sin ф, соответствующих мощности |
Диапазоны силы выходного тока, А |
|
1 |
2 |
3 |
4 |
|
Пределы допускаемых значений относительной погрешности: | |||
|
- при измерении выходного напряжения U, 3U |
±0,05 % |
- |
- |
|
- при измерении силы выходного тока I, 3I |
±0,10 % |
- |
от 0,01 до 0,05 |
|
±0,05 % |
- |
от 0,05 до 120,0 | |
|
- при измерении активной мощности в однофазных цепях и в трехфазных цепях при симметричных напряжении и нагрузке, ЗР - в режиме определения погрешностей однофазных счетчиков активной энергии, а также трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке, ЗРсч |
±0,10 %1) ±0,12 % |
±1,0 ±0,5 инд. и емк. |
от 0,01 до 0,05 |
|
±0,05 %1) ±0,06 % ±0,12 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 0,05 до 120,0 | |
|
- при измерении реактивной мощности в однофазных цепях и в трехфазных цепях при симметричных напряжении и нагрузке, 3Q; - в режиме определения погрешностей однофазных счетчиков реактивной энергии, а также трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке, 3Qc42) |
±0,15 %1) ±0,20 % |
±1,0 ±0,5 инд. и емк. |
от 0,01 до 0,05 |
|
±0,10 %1) ±0,12 % ±0,18 % |
±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк. |
от 0,05 до 120,0 | |
|
Пределы допускаемых значений относительной погрешности при симметричном трехфазном напряжении и несимметричной (однофазной) нагрузке: |
от 0,5 до 1,0 и от -0.5 до -1,0 |
от 0,05 до 120,0 | |
|
- при измерении активной мощности, ЗР1ФН |
1,5-5Р | ||
|
- при измерении реактивной мощности, ЗС)|ф||2' |
1>3Q | ||
|
- в режиме определения погрешностей трехфазных счетчиков активной энергии, ЗРсч1фн |
1,5-ЗРсч | ||
|
- в режиме определения погрешностей трехфазных счетчиков реактивной энергии, 3Qc4^h2) |
1,5-5Qc4 |
|
1 |
2 |
3 |
4 |
|
Разность между значениями погрешностей при симметричном трехфазном напряжении, несимметричной (однофазной) нагрузке и значениями погрешностей при симметричном трехфазном напряжении и симметричной многофазной нагрузке, не превышает: |
±1,0 |
от 1 до 50 | |
|
- при измерении активной мощности |
2^6Р | ||
|
- при измерении реактивной мощности2) |
2^6Q | ||
|
- в режиме определения погрешностей трехфазных счетчиков активной энергии |
2^6Рсч | ||
|
- в режиме определения погрешностей трехфазных счетчиков реактивной энергии2) |
2^6Qc4 | ||
|
Пределы допускаемых значений абсолютной погрешности измерения частоты тока основной гармоники |
±0,01 Гц |
- |
от 45 до 65 Гц от 40 до 70 Гц для установок с символом «F» |
|
Пределы допускаемых значений относительной погрешности измерения периода импульсов3) |
±5-10-5 % |
- |
- |
1) При промежуточных значениях коэффициентов мощности в диапазонах от минус 0,25 до минус 0,5; от минус 0,5 до минус 1,0; от 0,25 до 0,5 и от 0,5 до 1,0 значения погрешностей определяются путем линейной интерполяции.
2) Измерение реактивной мощности и энергии производится на основе вычисления квадратного корня из разности квадратов полной и активной мощностей.
3) Нормируется для установок, содержащих в составе блок для поверки точности хода часов поверяемых СИ.
Таблица 5 - Метрологические характеристики трехфазных установок, содержащих в составе изолирующие трансформаторы тока при выходном фазном напряжении от 40 до 300 В
|
Наименования погрешностей |
Значения и единицы измерения погрешностей |
Значения коэффициентов мощности cos ф или sin ф, соответствую щих мощности |
Диапазоны силы выходного тока, А |
|
1 |
2 |
3 |
4 |
|
Пределы допускаемых значений относительной погрешности, не более: | |||
|
- при измерении выходного напряжения U, 6U |
±0,05 % |
- |
- |
|
1 |
2 |
3 |
4 |
|
- при измерении силы выходного тока I, 3I |
±0,50 % |
- |
от 0,01 до 0,02 |
|
±0,20 % |
- |
от 0,02 до 0,05 | |
|
±0,10 % |
- |
от 0,05 до 0,20 | |
|
±0,06 % |
- |
от 0,20 до 120,0 | |
|
- при измерении активной мощности в однофазной цепи и в трехфазных цепях при симметричных напряжении и нагрузке, ЗР - в режиме определения погрешностей однофазных счетчиков активной энергии, а также трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке, ЗРсч |
±0,50 % |
от 0,9 до 1,0 и от - 0,9 до - 1,0 |
от 0,01 до 0,02 |
|
±0,20 %1) ±0,30 % |
±1,0 ±0,5 инд. И емк. |
От 0,02 до 0,05 | |
|
±0,10 %1) ±0,15 % ±0,20 % |
±1,0 ±0,5 инд. И емк. ±0,25 инд. И емк. |
От 0,05 до 120,0 | |
|
- при измерении реактивной мощности в однофазной цепи и в трехфазных цепях при симметричных напряжении и нагрузке, 3Q - в режиме определения погрешностей однофазных счетчиков реактивной энергии, а также трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке, 3Qc42) |
±0,50 % |
от 0,9 до 1,0 и от - 0,9 до - 1,0 |
от 0,01 до 0,02 |
|
±0,25 %1) ±0,35 % |
±1,0 ±0,5 инд. И емк. |
От 0,02 до 0,05 | |
|
±0,15 %1) ±0,20 % ±0,30 % |
±1,0 ±0,5 инд. И емк. ±0,25 инд. И емк. |
От 0,05 до 0,20 | |
|
±0,10 %1) ±0,15 % ±0,20 % |
±1,0 ±0,5 инд. И емк. ±0,25 инд. И емк. |
От 0,20 до 120,0 | |
|
Пределы допускаемых значений относительной погрешности при симметричном трехфазном напряжении и несимметричной (однофазной) нагрузке: |
от 0,5 до 1,0 и от -0.5 до -1,0 |
от 0,05 до 120,0 | |
|
- при измерении активной мощности, ЗР1фн |
1,5-5Р | ||
|
- при измерении реактивной мощности, 6С)|фц2' |
1>3Q | ||
|
- в режиме определения погрешностей трехфазных счетчиков активной энергии, ЗРсч1фн |
1,5-ЗРсч | ||
|
- в режиме определения погрешностей трехфазных счетчиков реактивной энергии, 3Qc4^h2) |
1,5^3Qc4 |
|
1 |
2 |
3 |
4 |
|
Разность между значениями погрешностей при симметричном трехфазном напряжении, несимметричной (однофазной) нагрузке и значениями погрешностей при симметричном трехфазном напряжении и симметричной многофазной нагрузке, не превышает: |
±1,0 |
от 1 до 50 | |
|
- при измерении активной мощности |
2^6Р | ||
|
- при измерении реактивной мощности4) |
2^6Q | ||
|
- в режиме определении погрешностей счетчиков активной энергии |
2^6Рсч | ||
|
- в режиме определении погрешностей счетчиков реактивной энергии4) |
2^6Qc4 | ||
|
Пределы допускаемых значений абсолютной погрешности измерения частоты основной гармоники |
±0,01 Гц |
- |
от 45 до 65 Гц от 40 до 70 Гц для установок с символом «F» |
|
Пределы допускаемых значений относительной погрешности измерения периода импульсов5) |
±5-10-5 % |
- |
- |
1) При промежуточных значениях коэффициентов мощности в диапазонах от минус 0,25 до минус 0,5; от минус 0,5 до минус 1,0; от 0,25 до 0,5 и от 0,5 до 1,0 значения погрешностей определяются путем линейной интерполяции.
Таблица 6 - Дополнительные погрешности
|
Наименования погрешностей |
Наименования, диапазоны изменения и единицы измерения влияющих величины |
Пределы допускаемых значений дополнительных погрешностей |
Диапазоны изменения информативных параметров сигналов |
|
Пределы дополнительной погрешности измерений активной мощности |
Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз, для установок трехфазной модификации |
±0,10 % |
от 40 до 300 В от 1 до 50 А Коэффициент мощности cos ф или sin ф (соответствующий мощности) от 0,5 до 1,0 и от - 0,5 до - 1,0 |
|
Пределы дополнительной погрешности измерений реактивной мощности |
±0,10 % | ||
|
Пределы дополнительной погрешности в режиме определения погрешностей счетчиков активной энергии |
±0,10 % | ||
|
Пределы дополнительной погрешности в режиме определения погрешностей счетчиков реактивной энергии |
±0,10 % | ||
|
Пределы дополнительной погрешности измерений силы тока |
Искажение формы кривой тока при изменении значения полного коэффициента гармоник от 10 % до 50 % |
±0,05-51/% |
от 50 до 240 В от 0,5 до 50 А Коэффициент мощности cos ф или sin ф (соответствующий мощности) 1,0 и - 1,0 |
|
Пределы дополнительной погрешности измерений активной мощности |
±0,05 -5Р/% | ||
|
Пределы дополнительной погрешности измерений реактивной мощности |
±0,05 -5Q/0/ | ||
|
Пределы дополнительной погрешности в режиме определения погрешностей счетчиков активной энергии |
±0,05 •бРсч/0/ | ||
|
Пределы дополнительной погрешности в режиме определения погрешностей счетчиков реактивной энергии |
±0,05-5Qc4/% |
- |
Знак утверждения типа
наносится на корпус установки в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.
Комплектность
Комплект поставки приведен в таблице 7.
Таблица 7 - Комплект поставки установок
|
Наименование |
Обозначение |
Количество, шт./экз. |
Примечание |
|
Установка для поверки счетчиков электрической энергии |
«МИРТЕК-МЕТРОЛОГИЯ» |
1 |
Исполнение соответствует заказу |
|
Руководство по эксплуатации |
МИРТ.411722.001РЭ |
1 |
В электронном виде |
|
Формуляр |
МИРТ.411722.001ФО |
1 |
В бумажном виде |
|
Комплект ЗИП |
- |
1 |
В зависимости от исполнения установки |
|
Технологическое программное обеспечение |
- |
1 |
В электронном виде |
|
Примечание - Последние версии технологического ПО и документации размещены на официальном сайте mirtekgroup.com и свободно доступны для загрузки. | |||
Сведения о методах измерений
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411722.001РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.584-2004 Государственная система обеспечения единства измерений. Счетчики статические активной электрической энергии переменного тока. Методика поверки
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1 • 10-1до 1 • 106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
МИРТ.411722.001ТУ «Установки для поверки счетчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ». Технические условия»
Другие Счетчики электроэнергии
