Барьеры-преобразователи БАЗИС-БАРС
| Номер в ГРСИ РФ: | 70813-18 |
|---|---|
| Производитель / заявитель: | ЗАО "Экоресурс", г.Воронеж |
Барьеры-преобразователи БАЗИС-БАРС (далее по тексту - преобразователи) предназначены для измерительных преобразований сигналов силы постоянного тока (в том числе сигналов от пассивных токовых датчиков), сигналов от термопар и термопреобразователей сопротивления, для приёма сигналов от пассивных двухпозиционных датчиков (дискретных и NAMUR); функционального преобразования измеренных сигналов, в том числе с реализацией искрозащиты; передачи преобразованных сигналов на другие устройства в виде аналоговых сигналов силы постоянного тока, двухпозиционных и цифровых сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70813-18 |
| Наименование | Барьеры-преобразователи |
| Модель | БАЗИС-БАРС |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 16.04.2023 |
Производитель / Заявитель
АО "Экоресурс", г.Воронеж
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 754 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 754 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 70813-18: Описание типа СИ | Скачать | 101.8 КБ | |
| 70813-18: Методика поверки 5ДА2.407.020 МП | Скачать | 1.2 MБ |
Описание типа
Назначение
Барьеры-преобразователи БАЗИС-БАРС (далее по тексту - преобразователи) предназначены для измерительных преобразований сигналов силы постоянного тока (в том числе сигналов от пассивных токовых датчиков), сигналов от термопар и термопреобразователей сопротивления, для приёма сигналов от пассивных двухпозиционных датчиков (дискретных и NAMUR); функционального преобразования измеренных сигналов, в том числе с реализацией искрозащиты; передачи преобразованных сигналов на другие устройства в виде аналоговых сигналов силы постоянного тока, двухпозиционных и цифровых сигналов.
Описание
Принцип действия преобразователей заключается в циклическом опросе с помощью микроконтроллера значений и/или состояний устройств, подключенных к входам преобразователей; цифровой обработке полученных данных; выдаче обработанных данных на устройства, подключенные к выходам преобразователя; обмене информацией по цифровому интерфейсу с устройствами верхнего уровня. Измерение входного сигнала от аналогового датчика осуществляется с использованием 16-битного аналого-цифрового преобразователя (АЦП). После преобразования цифровой сигнал передается на выход через интерфейс RS-485 и/или HART. В некоторых модификациях дополнительно реализуются один или два аналоговых выходных сигнала с помощью 16-битного цифро-аналогового преобразования (ЦАП). Преобразователи могут быть «прозрачными» для сигналов HART.
Преобразователи строятся на базе микропроцессорных однокристальных микроконтроллеров. Преобразователи размещаются вне взрывоопасных зон помещений и наружных установок и монтируются на DIN-рейке.
Модификации преобразователей различаются в зависимости от сочетания видов входных и выходных сигналов (тип сигнала, активный/пассивный, искробезопасный /без искрозащиты). Преобразователи бывают одноканальные (с аналоговым входом, средства измерений) и двухканальные (с двумя двухпозиционными входами, не являются средствами измерений).
В модификациях с двухпозиционными входными сигналами выходные сигналы выдаются посредством оптореле.

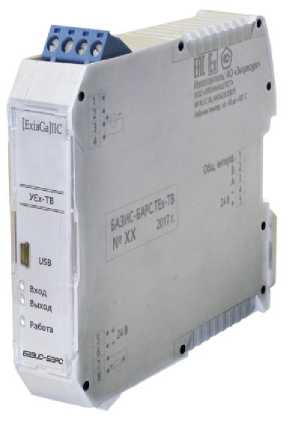

Общий вид преобразователя показан на рисунке 1.
Рисунок 1 - Общий вид преобразователя Пломбирование преобразователей не предусмотрено.
Преобразователи могут применяться в системах противоаварийной защиты и автоматического управления технологическими установками и агрегатами в нефтеперерабатывающей, химической и других отраслях промышленности.

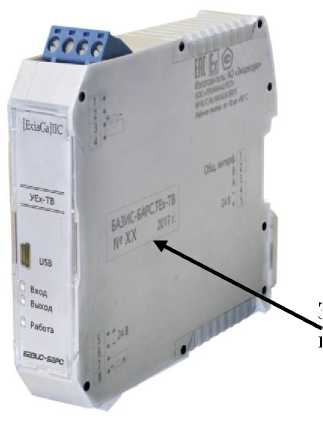

Обозначение места нанесения знака поверки в виде наклейки представлено на рисунке 2.
Знак поверки в виде наклейки
Рисунок 2 - Обозначение места нанесения знака поверки
Программное обеспечение
Структура программного обеспечения (ПО) преобразователя с аналоговым входом определяется его технической структурой:
- метрологически значимая часть состоит из следующих подпрограмм, реализуемых в микроконтроллере измерительной схемы:
- подпрограмма измерения и обработки аналогового сигнала;
- подпрограмма ЦАП-преобразования;
- подпрограмма передачи значений;
- метрологически незначимая часть:
- ПО неметрологических схем (дискретный ввод/вывод и др.);
- метрологически незначимая часть ПО измерительной схемы (подпрограмма общего функционирования).
ПО измерительной схемы преобразователя хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате, и недоступно для изменения без разборки корпуса преобразователя и без применения специальных программно-аппаратных средств перепрошивки (программаторов), используемых при изготовлении.
Уровень защиты ПО преобразователей от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО_____________________
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентиф икационное наименование ПО |
«Measurment and processing» |
«Conversion» |
«Transmission» |
|
Номер версии (идентификационный номер ПО) |
Версия ПО не ниже 1.00 |
Версия ПО не ниже 1.00 |
Версия ПО не ниже 1.00 |
|
Цифровой идентификатор ПО |
D6BB50F4 |
9C66F2E0 |
77521648 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
CRC32 |
CRC32 |
Технические характеристики
Метрологические характеристики преобразователей представлены в таблице 2.
Таблица 2 - Метрологические характеристики преобразователей
|
Аналоговый входной сигнал |
Цифровой выходной сигнал | ||
|
Тип сигнала |
Диапазон преобразований аналоговых сигналов |
Разрядность |
Пределы допускаемой основной погрешности, приведенной к диапазону измерений, % |
|
1 |
2 |
3 |
4 |
|
Входной сигнал от ТП 1) |
L: от -150 до +700 °C (от -7,831 до +57,859 мВ) |
16 бит |
±0,1 |
|
K: от -150 до +1300 °C (от -4,913 до +52,410 мВ) |
16 бит |
±0,1 | |
|
N: от -150 до +1300 °C (от -3,336 до +47,513 мВ) |
16 бит |
±0,1 | |
|
B: от +500 до +1800 °C (от 1,242 до 13,591 мВ) |
16 бит |
±0,1 | |
|
S: от +200 до +1600 °C (от 1,441 до 16,777 мВ) |
16 бит |
±0,1 | |
|
R: от +200 до +1600 °C (от 1,469 до 18,849 мВ) |
16 бит |
±0,1 | |
|
A-1: от 0 до +2500 °C (от 0 до 33,640 мВ) |
16 бит |
±0,1 | |
|
A-2: от 0 до +1800 °C (от 0 до 27,232 мВ) |
16 бит |
±0,1 | |
|
A-3: от 0 до +1800 °C (от 0 до 26,773 мВ) |
16 бит |
±0,1 | |
|
E: от -150 до +1000 °C (от -7,279 до +76,373 мВ) |
16 бит |
±0,1 | |
|
T: от -150 до +400 °C (от -4,648 до +20,872 мВ) |
16 бит |
±0,1 | |
|
J: от -100 до +1200 °C (от -4,633 до +69,533 мВ) |
16 бит |
±0,1 | |
|
Входной сигнал от ТС 2) |
50П (а = 0,00391 °С-1): от -200 до +850 °C (от 8,62 до 197,58 Ом) |
16 бит |
±0,1 |
|
Pt50 (а = 0,00385 °С-1): от -200 до +850 °C (от 9,26 до 195,24 Ом) |
16 бит |
±0,1 | |
|
100П (а = 0,00391 °С-1): от -200 до +850 °C от (17,24 до 395,16 Ом) |
16 бит |
±0,1 | |
|
Pt100 (а = 0,00385 °С-1): от -200 до +850 °C (от 18,52 до 390,48 Ом) |
16 бит |
±0,1 | |
|
50М (а = 0,00428 °С-1): от -180 до +200 °C (от 10,27 до 92,8 Ом) |
16 бит |
±0,1 | |
|
100М (а = 0,00428 °С-1): от -180 до +200 °C (от 20,53 до 185,60 Ом) |
16 бит |
±0,1 | |
|
100Н (а = 0,00617 °С-1): от -60 до +180 °C (от 69,45 до 223,21 Ом) |
16 бит |
±0,1 | |
Продолжение таблицы 1___________________________________________________________
|
1 |
2 |
3 |
4 |
|
Токовый |
от 4 до 20 мА |
16 бит |
±0,05 |
|
Примечания: 1 Номинальные статические характеристики (НСХ) термопар - по ГОСТ Р 8.585-2001. Для сигналов от термопар пределы допускаемой погрешности указаны с учетом погрешностей канала компенсации температуры холодного спая, но без учета погрешности компенсационного термопреобразователя сопротивления. 2 НСХ термопреобразователей сопротивления - по ГОСТ 6651-2009. 3 Пределы допускаемой основной приведенной погрешности преобразователей с аналоговым выходным сигналом определяются путем суммирования пределов допускаемой основной приведённой погрешности аналого-цифрового преобразования, приведённой в таблице 2 для соответствующего типа входного сигнала и пределов допускаемой основной приведённой погрешности цифро-аналогового преобразования ±0,05 %. 4 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые ±10 °С в диапазоне рабочих температур, не превышают пределы допускаемой основной погрешности. 5 Пределы допускаемой дополнительной погрешности, вызванной передачей данных по протоколу HART, не превышают пределы допускаемой основной погрешности. | |||
Технические характеристики преобразователей указаны в таблице 3.
Таблица 3 - Технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, - атмосферное давление, кПа |
от +15 до +25 до 80 от 84,0 до 106,7 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, - атмосферное давление, кПа |
от -30 до +50 до 95 от 84,0 до 106,7 |
|
Параметры электрического питания: - напряжение питания, В |
24+5% |
|
Потребляемая мощность, Вт, не более |
3 |
|
Габаритные размеры, мм: - высота - ширина - длина |
108 22,5 114,5 |
|
Масса, кг, не более |
0,2 |
|
Срок службы назначенный, лет |
10 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплектность преобразователей указана в таблице 4.
Таблица 4 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Барьер-преобразователь БАЗИС-БАРС (5ДА2.407.020) в модификации согласно заказу |
5ДА2.407.020 |
1 шт. |
|
Руководство по эксплуатации |
5ДА2.407.020 РЭ1, 5ДА2.407.020 РЭ2 |
1 комплект |
|
Паспорт |
5ДА2.407.020 ПС |
1 экз. |
|
Методика поверки |
5ДА2.407.020 МП |
1 экз. |
|
Ответные части разъемов |
- |
1 комплект |
|
Монтажные и запасные части |
- |
1 комплект |
|
CD-диск с программой конфигурирования, а также с электронной версией документации |
- |
1 шт. |
Поверка
осуществляется по документу 5ДА2.407.020 МП «Барьеры-преобразователи БАЗИС-БАРС.
Методика поверки», утвержденному ФГУП «ВНИИМС» 25.12.2017 г.
Основные средства поверки:
- магазин сопротивления Р4831, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 48930-12;
- вольтметр универсальный В7-78/1, рег. № 25232-03;
- компаратор-калибратор универсальный КМ300Р, рег. № 54727-13;
- мера электрического сопротивления однозначная МС 3050М-1, рег. № 46843-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на корпус преобразователей в соответствии с рисунком 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ТУ 26.51.43-020-26509818-2017 (5ДА2.407.020 ТУ). Барьер-преобразователь БАЗИС-БАРС. Технические условия
