Канал измерительный токовый (далее по тексту - канал) предназначен для преобразования амплитудно-временных параметров импульсов силы тока в электрические сигналы, доступные для осциллографической регистрации.

Информация по Госреестру

Основные данные
Номер по Госреестру 70847-18
Наименование Канал измерительный токовый
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 03.2016
Производитель / Заявитель

АО "НПП "ЭРА", г.Истра

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 17.11.2024

Поверители

Скачать

70847-18: Описание типа СИ Скачать 206.8 КБ
70847-18: Методика поверки МП 024.М12-17 Скачать 1.1 MБ

Описание типа

Назначение

Канал измерительный токовый (далее по тексту - канал) предназначен для преобразования амплитудно-временных параметров импульсов силы тока в электрические сигналы, доступные для осциллографической регистрации

Описание

Принцип действия канала основан на преобразовании формы импульсов силы тока в импульсы напряжения с целью регистрации и измерения их временных и амплитудных значений с помощью осциллографических регистраторов.

Канал состоит из шунта коаксиального импульсного ШК-200 и волоконно-оптической системы, включающей передающий блок ВОС-2 ПП, приёмный блок ВОС-2 ФП и волоконно-оптический кабель ВОК.

Шунт коаксиальный импульсный ШК-200 предназначен для первичного преобразования импульса тока в пропорциональный импульс напряжения без изменения временных характеристик и представляет собой отрезок цилиндра, состоящего из отрезка толстостенной латунной трубы с прикрепленной латунной крышкой. С одного торца корпуса располагается пластина электрода для присоединения токового проводника, с другой - разъём BNC-50, закреплённый на крышке корпуса шунта. Корпус с помощью токопроводящих элементов крепится на заземляющей шине. Основным элементом шунта является резистивный элемент, выполненный в виде тонкостенного цилиндра из нихромовой фольги. С одной стороны резистивный элемент припаян к электроду, а с другой - к крышке корпуса. При протекании тока по резистивному элементу, за счет разности потенциалов на его торцах, формируется электрический сигнал, амплитуда которого пропорциональна амплитудным значениям силы тока, а его временные параметры соответствуют аналогичным параметрам воздействующего импульса. Геометрические размеры резистивного элемента определены с учётом необходимой величины его сопротивления и допустимого нагрева при прохождении тока.

Волоконно-оптическая система предназначена для последующей передачи электрического сигнала от шунта ШК-200 к осциллографу. Передающий блок необходим для преобразования электрического сигнала в световой импульс и последующей передачи его через волоконно-оптический кабель на вход приемного блока, предназначенного для обратного преобразования светового импульса в электрический сигнал удобного для осциллографической регистрации.

Общий вид канала представлен на рисунке 1.

Общий вид передающего блока ВОС-2 ПП и приёмного блока ВОС-2 ФП, обозначение места нанесения маркировки и знака поверки показаны на рисунке 2.

Общий вид шунта коаксиального импульсного ШК-200 и обозначение места нанесения маркировки показаны на рисунке 3.

Пломбирование каналов не предусмотрено.

Рисунок 1 - Общий вид канала

Место нанесения маркировки

Место нанесения знака поверки

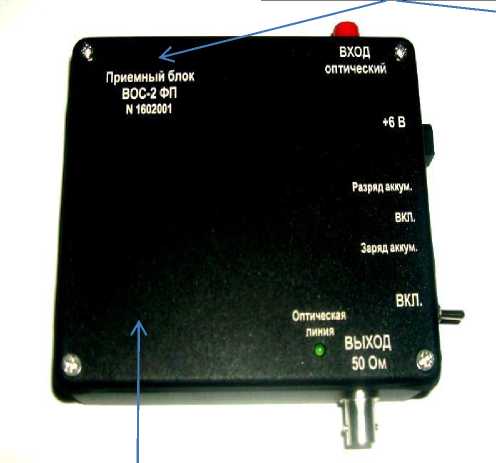

Рисунок 2 - Общий вид передающего блока ВОС-2 ПП и приёмного блока ВОС 2 ФП, обозначение места нанесения маркировки и знака поверки

Место нанесения маркировки

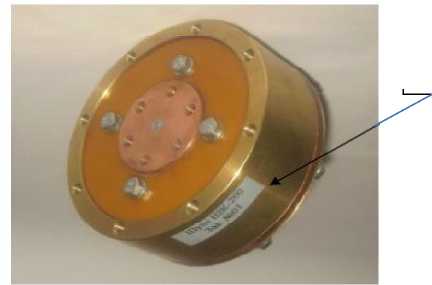

Рисунок 3 - Общий вид шунта коаксиального импульсного ШК-200, обозначение места нанесения маркировки

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измеряемых значений амплитуды импульсов силы тока, А

от 5,0-103 до 2,0-105

Коэффициент преобразования, В/А

3,8-10’6

Пределы допускаемой погрешности коэффициента преобразования, %

±10

Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения, нс, не более

500

Пределы допускаемой относительной погрешности измерений времени нарастания переходной характеристики, %

±10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

Напряжение питания*, В

- приёмного блока ВОС-2 ФП

3,6±0,4

- передающего блока ВОС-2 ПП

3,6±0,4

Волновое сопротивление канала, Ом

50

Габаритные размеры:

- шунт ШК-200, мм, не более:

высота

70

ширина

130

- приёмный блок ВОС-2 ФП, мм, не более:

высота

35

ширина

120

длина

130

- передающий блок ВОС-2 ПП, мм, не более:

высота

30

ширина

82

длина

135

- волоконно-оптический кабель ВОК, м, не менее:

длина

100

Продолжение таблицы 2

Наименование характеристики

Значение

Масса, кг, не более:

- шунт ШК-200

- приёмный блок ВОС-2 ФП

- передающий блок ВОС-2 ПП

- волоконно-оптический кабель ВОК

3,2 0,35 0,31 0,7

Условия эксплуатации

- температура окружающей среды, 0С:

- шунт ШК-200

- приемный блок ВОС-2 ПП

- приёмный блок ВОС -2 ФП

- относительная влажность, не более %

- атмосферное давление, кПа

от -10 до +35 от -10 до +35 от +5 до +35 90

от 95 до 105

Время непрерывной работы канала, ч, не менее

6

*зарядка аккумуляторов приёмного и передающего блоков осуществляется с помощью адаптера БПС 6-0,5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным методом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Шунт коаксиальный импульсный ШК-200

зав. № 01

1 шт.

Передающий блок ВОС-2 ПП

зав. № 1602001

1 шт.

Приёмный блок ВОС-2 ФП

зав. № 1602001

1 шт.

Волоконно-оптический кабель ВОК

-

1 шт.

Адаптер БПС 6-0,5

-

1 шт.

Паспорт

УЕРА 90.102.130.01 ПС

1 экз.

Руководство по эксплуатации

УЕРА 90.102.130.01 РЭ

1 экз.

Методика поверки

МП 024.М12-17

1 экз.

Поверка

осуществляется по документу МП 024.М12-17 «ГСИ. Канал измерительный токовый. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15.09.2017 г.

Основные средства поверки:

Государственный первичный специальный эталон единицы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА ГЭТ 202-2012 согласно ГОСТ 8.644-2014.

Государственный вторичный эталон единицы силы импульсного тока в диапазоне от 0,1 до 1,0-104 А согласно ГОСТ 8.644-2014.

Осциллограф цифровой TDS 784D (номер Федерального информационного фонда по обеспечению единства измерений 19296-00).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на верхнюю крышку приёмного блока ВОС-2 ФП ближе к выходу разъему в виде наклейки со штрих-кодом (рисунок 2), а также в виде оттиска клейма поверителя на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
