Линейки лекальные Garant серии 46

Номер в ГРСИ РФ: 70875-18
Категория: Линейки
Производитель / заявитель: Фирма "Hoffmann GmbH Qualitatswerkzeuge", Германия
Скачать
70875-18: Описание типа СИ Скачать 78.7 КБ
70875-18: Методика поверки МП 221-233-2017 Скачать 658.4 КБ
Нет данных о поставщике
Линейки лекальные Garant серии 46 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Линейки лекальные Garant серии 46 (далее - линейки) предназначены для измерений отклонений от прямолинейности и плоскостности методом световой щели «на просвет».

Информация по Госреестру

Основные данные
Номер по Госреестру 70875-18
Наименование Линейки лекальные
Модель Garant серии 46
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 23.04.2023
Производитель / Заявитель

Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 344
Найдено поверителей 32
Успешных поверок (СИ пригодно) 329 (96%)
Неуспешных поверок (СИ непригодно) 15 (4%)
Актуальность информации 24.03.2024

Поверители

Скачать

70875-18: Описание типа СИ Скачать 78.7 КБ
70875-18: Методика поверки МП 221-233-2017 Скачать 658.4 КБ

Описание типа

Назначение

Линейки лекальные Garant серии 46 (далее - линейки) предназначены для измерений отклонений от прямолинейности и плоскостности методом световой щели «на просвет».

Описание

Принцип измерений отклонений от прямолинейности и плоскостности с помощью линейки основан на оценке световой щели между рабочим ребром линейки и объектом, которая производится визуально, либо сравнением с образцом просвета.

Линейки изготовлены из нержавеющей стали, рабочая поверхность закалена. Линейка имеет клинообразное поперечное сечение. Один из торцов линейки срезан под острым углом для измерений в углах, пазах и выемках. Линейки снабжены термоизоляционной накладкой.

Линейки выпускаются в различных модификациях, отличающихся длиной рабочей поверхности, и имеют обозначение 46 0095 L (при маркировке 46 0095_L), где:

46 - серия;

0095 - исполнение;

L - длина рабочей поверхности, мм.

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Пломбирование линеек не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Линейки лекальные Garant серии 46

460095 50

460095 75

460095 100

460095 125

460095 150

460095 200

460095 300

о о к,

к, О' о о ЧО

Номинальная длина рабочей поверхности линейки, мм

50

75

100

125

150

200

300

500

Допускаемое отклонение от прямолинейности рабочей поверхности, мкм, не более*

2

3

4

в диапазоне угла наклона линеек ±15° от среднего положения

Таблица 2 - Основные технические характеристики

Наименование характеристики

Л

инейки лекальные Garant серии 46

460095 50

460095 75

460095 100

460095 125

460095 150

460095 200

460095 300

о о к,

к, О' о о о

Высота линейки без учета термоизоляционной накладки, мм, не менее

22

25

30

40

Толщина линейки без учета термоизоляционной, мм, не менее

5

7

8

10

Масса линейки, г, не более

50

80

160

200

265

650

1600

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

от +15 до +25

80

Полный средний срок службы, лет, не менее

5

Знак утверждения типа

наносят на титульный лист «Паспорта» типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Линейка лекальная

1 шт.

Футляр

1 шт.

Паспорт

1 экз.

ГСИ. Линейки лекальные Garant серии 46. Методика поверки.

МП 221-233-2017

1 экз*.

_

- в один адрес

Поверка

осуществляется по документу МП 221-233-2017 «ГСИ. Линейки лекальные Garant серии 46.

Методика поверки», утвержденному ФГУП «УНИИМ» 29.12.2017 г.

Основные средства поверки:

меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011

брусок контрольный по ГОСТ 22601-77 (ГР № 49504-12)

пластина плоская стеклянная ПИ 60, отклонение от плоскостности рабочих граней не более 0,09 мкм (ГР № 197-70)

линейка типа ЛД КТ 0 по ГОСТ 8026-92 (ГР № 3463-73)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в паспорте.

Нормативные документы

Техническая документация компании Hoffmann GmbH, Германия.

Другие Линейки

72136-18
Holex серии 46 Линейки поверочные
Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия
Линейки поверочные Holex серии 46 (далее - линейки поверочные) предназначены для измерений отклонений от прямолинейности и плоскостности.
73288-18
Holex серии 46 Линейки измерительные металлические
Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия
Линейки измерительные металлические Holex серии 46 (далее - линейки) предназначены для измерений линейных размеров.
Линейки измерительные металлические торговой марки «Калиброн» (далее по тексту -линейки) предназначены для измерений линейных размеров путем непосредственного сравнения со шкалой.
76659-19
Линейки поверочные
ООО Южно-Уральский Инструментальный Завод "КАЛИБР", г.Челябинск
Линейки поверочные предназначены для измерений отклонений от прямолинейности и плоскостности.
76862-19

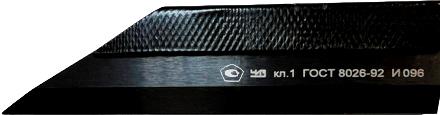

ЛД, ЛТ, ЛЧ, ШП, ШД Линейки поверочные
