Модули задатчики напряжения постоянного тока МЗН

Номер в ГРСИ РФ: 70884-18
Производитель / заявитель: ООО "НПП "ГКС", г.Казань
Скачать
70884-18: Описание типа СИ Скачать 216.4 КБ
70884-18: Методика поверки МП 1910/1-311229-2017 Скачать 3.2 MБ
Нет данных о поставщике
Модули задатчики напряжения постоянного тока МЗН поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Модули задатчики напряжения постоянного тока МЗН (далее - модули) предназначены для воспроизведения напряжения постоянного тока и подачи контрольного напряжения на вход измерительных преобразователей по команде дискретных управляющих сигналов.

Информация по Госреестру

Основные данные
Номер по Госреестру 70884-18
Наименование Модули задатчики напряжения постоянного тока
Модель МЗН
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 23.04.2023
Производитель / Заявитель

ООО "НПП "ГКС", г.Казань

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 2010
Найдено поверителей 1
Успешных поверок (СИ пригодно) 2010 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

70884-18: Описание типа СИ Скачать 216.4 КБ
70884-18: Методика поверки МП 1910/1-311229-2017 Скачать 3.2 MБ

Описание типа

Назначение

Модули задатчики напряжения постоянного тока МЗН (далее - модули) предназначены для воспроизведения напряжения постоянного тока и подачи контрольного напряжения на вход измерительных преобразователей по команде дискретных управляющих сигналов.

Описание

Принцип действия модулей заключается в воспроизведении контрольных значений напряжения постоянного тока (0 и 5 В). Сигнал напряжения постоянного тока (0 или 5 В) генерируется источником опорного напряжения и подается на выходные клеммы «ВЫХ+» и «ВЫХ-».

Конструктивно модули изготавливаются в пластмассовом корпусе, предназначенном для установки на DIN-рейку типа ТН35 и представляют собой печатную плату с расположенными на ней электронными компонентами, светодиодными индикаторами и клеммами для подключения внешних цепей.

Модули используются в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях. Модули применяются с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях.

Модули выпускаются в следующих исполнениях: исполнение А, исполнение Б,

исполнение В, которые отличаются между собой конструктивными особенностями.

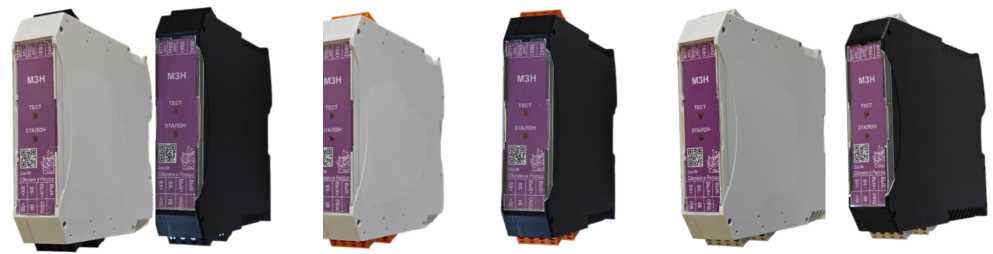

Общий вид модулей представлен на рисунке 1.

Исполнение А              Исполнение Б              Исполнение В

Рисунок 1 - Общий вид модулей

Пломбировка модулей осуществляется с помощью разрывной наклейки изготовителя.

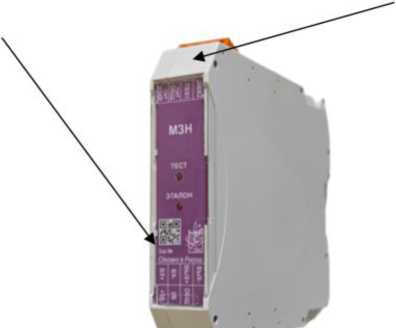

Схема пломбировки модулей от несанкционированного доступа представлена на рисунке 2.

Места пломбирования

Исполнение А               Исполнение Б                Исполнение В

Рисунок 2 - Схема пломбировки модулей от несанкционированного доступа

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики модулей

Наименование характеристики

Значение

Выходное напряжение постоянного тока, В

0; 5

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В

±0,005

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, В

±0,0005

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность (без конденсации влаги), %

- атмосферное давление, кПа

от 20 до 30

от 0 до 80 от 84,0 до 106,7

Таблица 2 - Основные технические характеристики модулей

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 23 до 30

Потребляемая мощность, Вт, не более

1,2

Габаритные размеры (исполнение А), мм, не более:

- длина

60

- ширина

38

- высота

90

Габаритные размеры (исполнение Б), мм, не более:

- длина

120

- ширина

23

- высота

120

Продолжение таблицы 2

Наименование характеристики

Значение

Габаритные размеры (исполнение В), мм, не более: - длина

90

- ширина

23

- высота

100

Масса, кг, не более

0,2

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +70

- относительная влажность (без конденсации влаги), %

от 0 до 90

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

50000

Знак утверждения типа

наносится в правом верхнем углу титульного листа паспорта методом печати.

Комплектность

Таблица 3 - Комплектность модулей

Наименование

Обозначение

Количество

Модуль задатчик напряжения постоянного тока МЗН

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

26.51.43.117-023-94291860-2017-РЭ.1

1 экз.*

Методика поверки

МП 1910/1-311229-2017

1 экз.*

* Допускается прилагать один экземпляр на партию из 10 модулей.

Поверка

осуществляется по документу МП 1910/1-311229-2017 «Государственная система обеспечения единства измерений. Модули задатчики напряжения постоянного тока МЗН. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 19 октября 2017 г.

Основные средства поверки:

- калибратор многофункциональный MC5-R-IS (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22237-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 26.51.43.117-023-94291860-2017 Модули МЗН, МП-НЧ, МП-НЧ-2. Технические условия
