Микротвердомеры KBW 1, KBW 10
| Номер в ГРСИ РФ: | 70907-18 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Фирма "KB Pruftechnik GmbH", Германия |
Микротвердомеры KBW 1, KBW 10 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70907-18 |
| Действует | по 23.04.2028 |
| Наименование | Микротвердомеры |
| Модель | KBW 1, KBW 10 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 97477ef6-4492-3885-5483-52203b56dacb |
Производитель / Заявитель
Фирма "KB Pruftechnik GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 46 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
70907-18: Описание типа
2022-70907-18.pdf
|
Скачать | 606.1 КБ | |
|
70907-18: Методика поверки
2022-mp70907-18.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Микротвердомеры KBW 1, KBW 10 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Описание
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Конструктивно микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного устройства, объединённых в одном корпусе, а также персонального компьютера и моторизованного рабочего стола, поставляемых по отдельному заказу.
Символ «V» в названии микротвердомера обозначает наличие персонального компьютера, «SA» - наличие моторизованного стола с перемещением по осям X и Y, «FA» -возможность проведение измерений в автоматическом режиме.
Микротвердомеры поставляются с автоматической револьверной головкой, на которую могут быть установлены наконечник и три объектива. Окуляр имеет увеличение 10. Подсветка осуществляется галогеновой лампой.

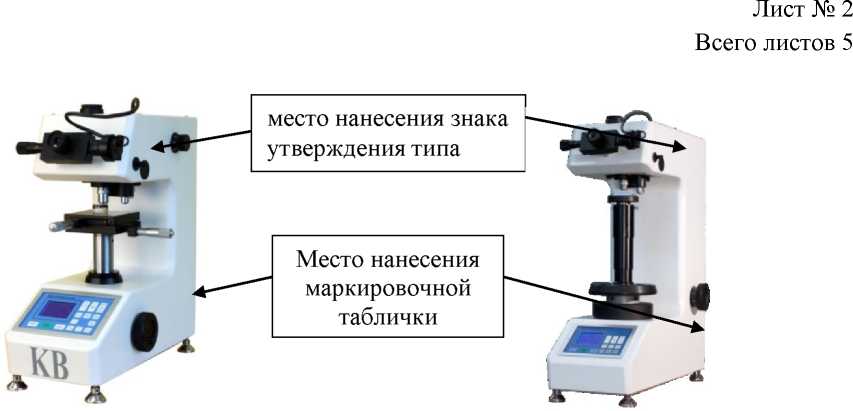

Общий вид микротвердомеров с указанием мест нанесения знака утверждения типа приведён на рисунке 1.
Пломбирование микротвердомеров не предусмотрено.
Нанесение знака поверки на микротвердомеры не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунке 1.
Микротвердомер KBW 1 Микротвердомер KBW 10
Рисунок 1 - Общий вид микротвердомеров
Программное обеспечение
Программное обеспечение (далее - ПО) микротвердомеров используется для управления его работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
KBW 1, KBW 10 |
KBW 1-V | |
|
Идентификационное наименование ПО |
Firmware KBW |
Hardwin XL |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1971 |
не ниже v. 2.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |
Технические характеристики
Таблица 2 - Испытательные нагрузки по шкалам Виккерса для микротвердомеров KBW 1,
KBW 10
|
Модели микротвердомеров |
Испытательные нагрузки, Н |
|
KBW 1 |
0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807 |
|
KBW 10 |
1,961; 2,942; 4,903; 9,807; 19,61 |
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|
HV 0,05 |
от 50 до 500 |
|
HV 0,1 |
от 50 до 850 |
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|
HV 0,5; HV 1; HV 2 |
от 50 до 1500 |
Таблица 4 - Метрологические характеристики микротвердомеров
|
Обозначение шкалы твёрдости |
Диапазон измерений твёрдости, HV | ||||||||
|
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
|
Пределы допускаемой абсолютной погрешности микротвердомера, H |
[V, (±) | ||||||||
|
HV0,01 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
|
HV0,025 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
|
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
- |
|
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 |
|
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
|
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
Продолжение таблицы 4
|
Обозначение шкалы твёрдости |
Диапазон измерений твё] |
рдости, HV | ||||||||
|
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
|
Пределы допускаемой абсолютной погрешности микротвердомера, H |
[V, (±) | |||||||||
|
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
|
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
|
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
П р и м е ч а н и е - Метрологические характеристики действительны для пяти измерений
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Габаритные размеры микротвердомеров, мм, не более | |
|
длина |
560 |
|
ширина |
260 |
|
высота |
680 |
|
Масса, кг, не более |
80 |
|
Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Виккерса, % | |
|
0,098 Н; 0,245 Н; 0,490; 0,981 Н |
±1,5 |
|
1,961 Н; 2,942 Н; 4,903 Н; 9,807 Н; 19,61 Н |
±1,0 |
Знак утверждения типа
наносится на корпус микротвердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Таблица 6 - Комплектность микротвердоме- |
ов | |
|
Наименование |
Обозначение |
Количество |
|
У стройство приложения нагрузки и измерительное устройство |
KBW 1 или KBW 10 * |
1 шт. |
|
Микрометрический столик для образцов 110^110 мм с перемещением 25*25 мм * |
- |
1 шт. |
|
Персональный компьютер ** |
- |
1 шт. |
|
Моторизованный столик ** |
- |
1 шт. |
|
Ящик ЗИП |
- |
1 шт. |
|
Комплект грузов для микротвердомера |
- |
1 шт. |
|
Руководство по эксплуатации |
KBW 1, KBW 10 - 01 РЭ |
1 экз. |
|
Руководство пользователя ** |
Hardwin XL |
1 экз. |
|
* В соответствии с заказом * * для микротвердомеров KBW 1 в соответствии с заказом | ||
Сведения о методах измерений
приведены в главе 5 документа KBW 1, KBW 10 - 01 РЭ «Микротвердомеры KBW 1, KBW 10.
Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу.
Часть 1 Метод измерения
Техническая документация фирмы-изготовителя
