Аппаратура геодезическая спутниковая Leica GS18
| Номер в ГРСИ РФ: | 70922-18 |
|---|---|
| Производитель / заявитель: | Фирма "Leica Geosystems AG", Швейцария |
Аппаратура геодезическая спутниковая Leica GS18 (далее - аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70922-18 |
| Наименование | Аппаратура геодезическая спутниковая |
| Модель | Leica GS18 |
| Страна-производитель | ШВЕЙЦАРИЯ |
| Срок свидетельства (Или заводской номер) | 23.04.2023 |
Производитель / Заявитель
Компания "Leica Geosystems AG", Швейцария
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2147 |
| Найдено поверителей | 34 |
| Успешных поверок (СИ пригодно) | 2147 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 70922-18: Описание типа СИ | Скачать | 108 КБ | |
| 70922-18: Методика поверки МП АПМ 80-17 | Скачать | 873 КБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая Leica GS18 (далее - аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Описание
Аппаратура геодезическая спутниковая Leica GS18 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно, аппаратура представляет собой пластиковый прорезиненный корпус, вмещающий внутреннюю микрополосковую антенну и приёмник. Управление аппаратурой осуществляется при помощи внешнего контроллера или web-интерфейса через персональный ПК. Принимаемая со спутников информация записывается во внутреннюю память контроллера или на съемное запоминающее устройство (SD-карту) объемом до 8Гбайт.
На передней панели аппаратура имеет 2 функциональных клавиши включения/выключения питания и выбора функционала, а также 8 светодиодных индикаторов для отображения информации об уровне заряда аккумулятора, слежении за спутниками, режима позиционирования, уровне наклона, приеме или передаче дифференциальной поправки, записи «сырых» данных и уровне заряда внешнего источника питания.
На нижней панели аппаратуры расположен один LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером, контроллером Leica CS20 или внешним радиомодемом, 2 порта для подключения внешней радиоантенны (типа SMB),
На задней панели аппаратуры расположен отсек для внутренней аккумуляторной батареи, съемного запоминающего устройства и sim-карты.
Аппаратура может принимать следующие типа спутниковых сигналов: GPS: L1 C/A, L2P, L2C, L5; ГЛОНАСС: L1 C/A, L2P, L2C; GALILEO: E1, E5a, E5b, AltBOC; BeiDou: B1, B2; SBAS: EGNOS/QZSS, SmartLink (L-band).
Аппаратура поддерживает стандартные режимы наблюдений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени», «Дифференциальные кодовые измерения (dGPS)».

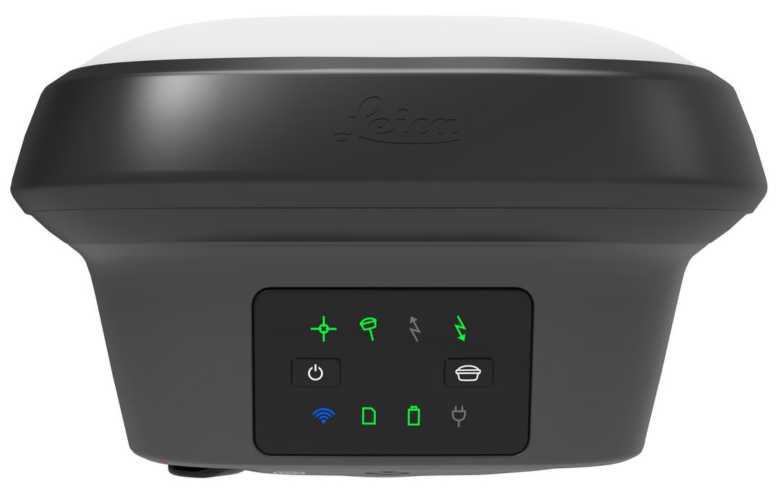

Общий вид аппаратуры приведёна на рисунке 1.
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой Leica GS18
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено.
Программное обеспечение
Аппаратура геодезическая спутниковая Leica GS18 имеет встроенное программное обеспечение «Leica ME_fw», программное обеспечение «Leica Captivate», устанавливаемое на контроллер, и программное обеспечение «Leica Geo Office», «Leica Infinity», устанавливаемое на персональный компьютер, с помощью которых производится обработка поступающих спутниковых сигналов, настройка и управление аппаратурой, хранение и передача данных, постобработка полученных измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Leica ME fw |
Leica Captivate |
Leica Geo Office |
Leica Infinity |
|
Номер версии (идентификационный номер ПО), не ниже |
6.04 |
3.00 |
8.40 |
2.4.0 |
|
Цифровой идентификатор ПО |
22ACCAD |
DAC112B |
BB3D21A |
13DCC2A |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины базиса, м |
от 0 до 30 000 |
|
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах «Статика», «Быстрая статика» мм: - в плане - по высоте |
±2-(3,0+0,5-10-6<D) ±2-(5,0+0,5-10-6<о) |
|
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах «Кинематика», «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте |
±2-(8+1-10-6<D) ±2-(15+1-10-6<D) |
|
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (dGPS)», мм: - в плане - по высоте |
±2-(250+1-10-6<D) ±2<250+140’6<d) |
|
Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Статика», «Быстрая статика», мм: - в плане - по высоте |
3,0+0,540’60 5,0+0,540’60 |
|
Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика», «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте |
8+1-10-6-D 15+1-10-6-D |
|
Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (dGPS)», мм: - в плане - по высоте |
250+140’60 250+140’60, где D - измеряемое расстояние в мм |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип приёмника |
Многочастотный, многосистемный |
|
Тип антенны |
Встроенная |
|
Количество каналов |
555 |
|
Режимы измерений длины базиса |
«Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)» «Дифференциальные кодовые измерения (dGPS)» |
|
Диапазон рабочих температур, °С |
от -40 до +65 |
|
Напряжение источника питания постоянного тока, В: - внутренний аккумулятор - внешний аккумулятор |
11,1 от 10,5 до 24,0 |
|
Габаритные размеры (ВысотахДлинахШирина), мм, не более |
109x173x173 |
|
Масса, кг, не более |
1,20 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Аппаратура геодезическая спутниковая Leica GS18 |
- |
1 |
|
Полевой контроллер Leica CS20 |
- |
По заказу |
|
Транспортировочный кейс |
- |
1 |
|
Измеритель высоты антенны |
- |
1 |
|
Комплект интерфейсных кабелей |
- |
1 |
|
Крепление на штатив для контроллера |
- |
По заказу |
|
Аккумуляторная батарея |
- |
1 |
|
Зарядное устройство для АКБ |
- |
1 |
|
Резервная аккумуляторная батарея для контроллера |
- |
По заказу |
|
Адаптер питания контроллера |
- |
По заказу |
|
Руководство по эксплуатации на русском языке |
- |
1 |
|
Методика поверки |
МП АПМ 80-17 |
1 |
Сведения о методах измерений
приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия.
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений
Техническая документация компании «Leica Geosystems AG», Швейцария
