Преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2
| Номер в ГРСИ РФ: | 70935-18 |
|---|---|
| Производитель / заявитель: | ООО "НПП "ГКС", г.Казань |
Преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2 (далее - преобразователи) предназначены для непрерывного измерения и преобразования входных сигналов напряжения постоянного тока в частотный сигнал прямоугольной формы или цифровой сигнал (интерфейс RS-485) с гальванической развязкой входных и выходных цепей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70935-18 |
| Действует | по 23.04.2028 |
| Наименование | Преобразователи измерительные |
| Модель | МП-НЧ, МП-НЧ-2, МП-НИ-2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3b4a05e8-41b0-d43d-fbbc-5eaacd45a9ae |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), Республика Татарстан, г. Казань.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
для МП-НЧ, МП-НЧ
4 года
для МП-НИ-2
|
| Зарегистрировано поверок |
5382
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5382 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
70935-18: Описание типа
2024-70935-18-1.pdf
|
Скачать | 529.2 КБ | |
|
70935-18: Методика поверки
2018-mp70935-18.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2
(далее - преобразователи) предназначены для непрерывного измерения и преобразования входных сигналов напряжения постоянного тока в частотный сигнал прямоугольной формы или цифровой сигнал (интерфейс RS-485) с гальванической развязкой входных и выходных цепей.
Описание
Принцип действия преобразователей основан на измерении и преобразовании входного сигнала напряжения постоянного тока в частотный сигнал прямоугольной формы (модификации МП-НЧ, МП-НЧ-2) или цифровой сигнал (модификация МП-НИ-2). Сигнал напряжения постоянного тока поступает на клеммы «ВХ+» и «ВХ-», где преобразуются с помощью аналого-цифрового преобразователя в цифровой сигнал. Далее цифровой сигнал обрабатывается с помощью встроенного микроконтроллера и поступает на клеммы «А» и «В» интерфейса RS-485 (протокол Modbus RTU) в виде цифрового сигнала (для модификации МП-НИ-2) или на клемму «ВЫХ» в виде частотного сигнала (для модификаций МП-НЧ, МП-НЧ-2), пропорционального входному сигналу напряжения.
Конструктивно преобразователи изготавливаются в пластмассовом корпусе, предназначенном для установки на DIN-рейку типа ТН35 и представляют собой печатную плату с расположенными на ней электронными компонентами, светодиодными индикаторами и клеммами для подключения внешних цепей.
Преобразователи используются в автоматизированных системах управления технологическими процессами (АСУ ТП) в различных отраслях промышленности.
Преобразователи модификаций МП-НЧ, МП-НЧ-2 и МП-НИ-2 отличаются между собой метрологическими характеристиками.
Преобразователи выпускаются в следующих исполнениях: исполнение А, исполнение Б, исполнение В, которые отличаются между собой конструктивными особенностями. Корпус и клеммные блоки преобразователей изготавливаются из термопластических и полимерных материалов, окрашиваемого в цвета по заказу заказчика.
Общий вид преобразователей представлен на рисунках 1, 2 и 3.
(исполнение А)
(исполнение Б) 12
Рисунок 1 - Общий вид преобразователей модификация МП-НЧ
(исполнение В)
(исполнение А)
(исполнение Б)
Рисунок 2 - Общий вид преобразователей модификация МП-НЧ-2
(исполнение В)
(исполнение А)
(исполнение Б)
(исполнение В)
Рисунок 3 - Общий вид преобразователей модификация МП-НИ-2

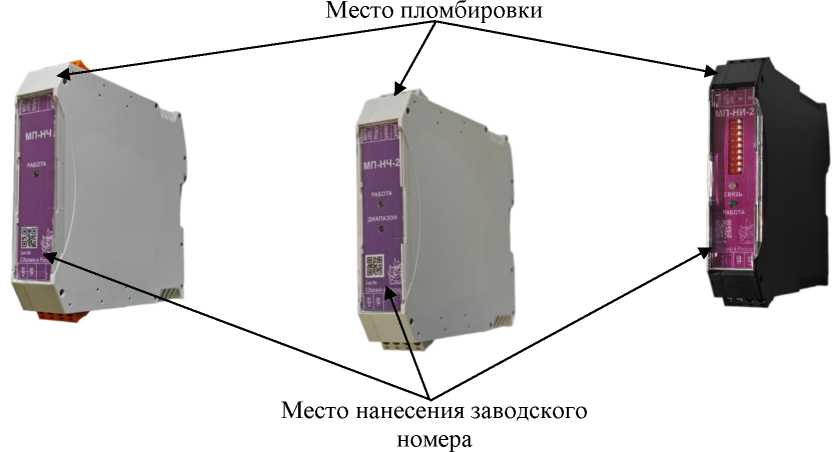

Заводской номер, состоящий из арабских цифр, наносится на наклейку в передней панели корпуса преобразователей типографским способом. Пломбировка преобразователей осуществляется с помощью разрывной наклейки изготовителя. Схема пломбировки преобразователей от несанкционированного доступа представлена на рисунке 4.
Рисунок 4 - Схема пломбировки преобразователей от несанкционированного доступа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
МП-НЧ |
МП-НЧ-2 |
МП-НИ-2 | |
|
Диапазоны измерений напряжения |
от 0 до 1 |
— |
— |
|
постоянного тока, В |
— |
от 0 до 10 |
от 0 до 10 |
|
— |
от 0 до 100 |
от 0 до 100 | |
|
Выходной сигнал |
частотный |
частотный |
цифровой |
|
(от 10 до 30 кГц) |
(от 10 до 60 кГц) |
(интерфейс RS-485) | |
|
Коэффициент преобразования, Гц/В, в диапазонах: | |||
|
- от 0 до 1 В |
20000 |
— |
— |
|
- от 0 до 10 В |
— |
5000 |
— |
|
- от 0 до 100 В |
— |
500 |
— |
|
Пределы допускаемой основной приведенной погрешности преобразования, %, в диапазонах: | |||
|
- от 0 до 1 В |
±0,3 |
— |
— |
|
- от 0 до 10 В |
— |
±0,05 |
±0,1 |
|
- от 0 до 100 В |
— |
±0,15 |
±0,5 |
|
Пределы допускаемой приведенной погрешности преобразования в рабочих условиях измерений, %, в диапазонах: | |||
|
- от 0 до 1 В |
±0,6 |
— |
— |
|
- от 0 до 10 В |
— |
±0,15 |
±0,15 |
|
- от 0 до 100 В |
— |
±0,5 |
±1,0 |
|
Наименование характеристики |
Значение для модификаций |
|
МП-НЧ МП-НЧ-2 МП-НИ-2 | |
|
Нормальные условия измерений: - температура окружающего воздуха, ОС - относительная влажность воздуха, % - атмосферное давление, кПа |
от +20 до +30 от 0 до 80 от 84,0 до 106,7 |
|
Примечание - За нормирующее значение при определении приведенной погрешности принимается: - для преобразователей МП-НЧ, МП-НЧ-2: разность максимального и минимального значений частоты выходного сигнала; - для преобразователей МП-НИ-2: разность максимального и минимального значений напряжения входного сигнала. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 23 до 30 |
|
Потребляемая мощность, Вт, не более - для модификаций МП-НЧ и МП-НЧ-2 |
1,2 |
|
- для модификации МП-НИ-2 |
1,2 (3,0 при автокалибровке) |
|
Габаритные размеры, мм, не более | |
|
- длина |
110 |
|
- ширина |
38 |
|
- высота |
130 |
|
Масса, кг, не более |
0,15 |
|
Рабочие условия измерений: - температура окружающего воздуха, ос |
от -40 до +70 |
|
- относительная влажность воздуха (без конденсации влаги), % |
от 0 до 90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ: - для модификаций МП-НЧ и МП-НЧ-2, ч - для модификации МП-НИ-2, ч |
50000 80000 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Преобразователь измерительный МП-НЧ, МП-НЧ-2, МП-НИ-2 |
— |
1 |
|
Паспорт |
— |
1 |
|
Руководство по эксплуатации1) |
26.51.43.117-023-94291 860-2017-РЭ.2 26.51.43.117-023-94291 860-2017-РЭ.3 26.51.43.117-023-94291860-2017-РЭ.4 |
1 |
|
Методика поверки1) |
— |
1 |
|
Примечание - 1) Допускается один экземпляр на партию из 10 преобразователей | ||
Сведения о методах измерений
приведены в разделе 2 «Описание и работа» документов 26.51.43.117-023-94291860-2017-РЭ.2 «Преобразователь измерительный МП-НЧ. Руководство по эксплуатации», 26.51.43.117-023-94291860-2017-РЭ.3 «Преобразователь измерительный МП-НЧ-2.
Руководство по эксплуатации» и 26.51.43.117-023-94291860-2017-РЭ.4 «Преобразователь измерительный МП-НИ-2. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ТУ 26.51.43.117-023-94291860-2017 «Модули задатчики напряжения постоянного тока МЗН и преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2. Технические условия».
