Источники напряжения и тока стабилизированные Б3-700, Б3-800
| Номер в ГРСИ РФ: | 70969-18 |
|---|---|
| Производитель / заявитель: | ООО "Микроакустика", г.Екатеринбург |
Источники напряжения и тока стабилизированные Б3-700, Б3-800 (далее по тексту -источники) предназначены для воспроизведения с нормированной погрешностью выходного напряжения или силы тока в нагрузке (электротехнические изделия или радиоэлектронная аппаратура).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70969-18 |
| Наименование | Источники напряжения и тока стабилизированные |
| Модель | Б3-700, Б3-800 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 23.04.2023 |
Производитель / Заявитель
ООО "Микроакустика", г.Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 342 |
| Найдено поверителей | 23 |
| Успешных поверок (СИ пригодно) | 324 (95%) |
| Неуспешных поверок (СИ непригодно) | 18 (5%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 70969-18: Описание типа СИ | Скачать | 1.5 MБ | |
| 70969-18: Методика поверки МКИЯ.427691.001 МП | Скачать | 746.2 КБ |
Описание типа
Назначение
Источники напряжения и тока стабилизированные Б3-700, Б3-800 (далее по тексту -источники) предназначены для воспроизведения с нормированной погрешностью выходного напряжения или силы тока в нагрузке (электротехнические изделия или радиоэлектронная аппаратура).
Описание
Принцип действия источников основан на преобразовании напряжения сети 220 В, частотой 50 Гц в регулируемые постоянные напряжение и ток и последующей стабилизацией выходного напряжения или тока с помощью специально разработанной схемы, позволяющей свести к минимуму пульсации и нестабильность выходных напряжений и токов.
Конструктивно источник выполнен в виде настольного прибора в литом алюминиевом корпусе, на передней панели которого размещены органы управления, присоединения и средства индикации воспроизводимого напряжения и тока. На задней панели источника расположены шнур питания, предохранители, соединитель порта дистанционного управления (ДУ) и вентиляционные отверстия.
Источники напряжения и тока стабилизированные Б3-700, Б3-800 выпускаются в следующих модификациях:
- со стрелочными индикаторами: Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1;
- со светодиодными индикаторами: Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4, Б3-724.1А, Б3-724.4А, Б3-728.4А;
- с жидкокристаллическими графическими индикаторами: Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х,
Б3-746.4Х, Б3-747.4Х, Б3-748.4Х, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х,
Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х,
Б3-796.5Х, Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х.
Расшифровка условных обозначений источников:
Б3-. __ Х
а б в г д
а - условное обозначение категории приборов - источники питания;
б - условное обозначение серий источников питания:
7 - источники регулируемые и программируемые мощностью менее 1 кВ^А серии Б3-700;
8 - источники регулируемые и программируемые мощностью более 1 кВ^А серии Б3-800 в - порядковый двузначный номер модели источника по классификации разработчика. г - условное обозначение модификаций источников, обладающих определенными конструктивными и схемотехническими особенностями:
1 - группа регулируемых источников со встроенными стрелочными амперметрами и вольтметрами;
1 А, 4А - группа регулируемых источников с дистанционным управлением и повышенным быстродействием;
3 - группа программируемых источников с прецизионным шагом регулировки тока;
4 - группы источников с набором стандартных технических характеристик;
5 - группы источников питания повышенной мощности;
д - обозначение интерфейса порта дистанционного управления (при наличии) RS-232 или RS-485 и протоколами обмена PSP или MIKRONET (разработки ООО «Микроакустика»). В условном обозначении модификации источника «X» - обозначение интерфейса и протокола обмена: 232 - RS-232, 232PSP - RS-232PSP, 485 - RS-485.
Модификации источников отличаются друг от друга пределами регулировки выходных напряжений и токов, потребляемой мощностью, габаритными размерами и массой, конкретные значения которых для каждой модификации приведены в таблицах со 2 по 16.
Общий вид и схема пломбировки источников от несанкционированного доступа представлены на рисунках 1-4.

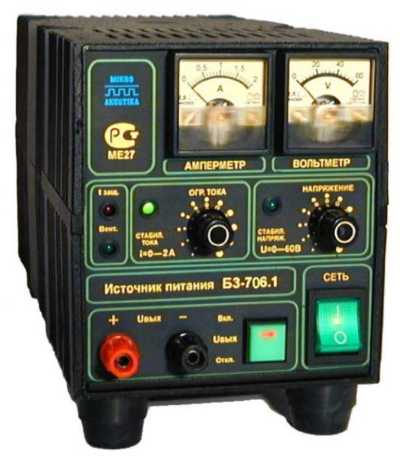

Рисунок 1 - Общий вид источников со стрелочным индикатором модификаций: Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1

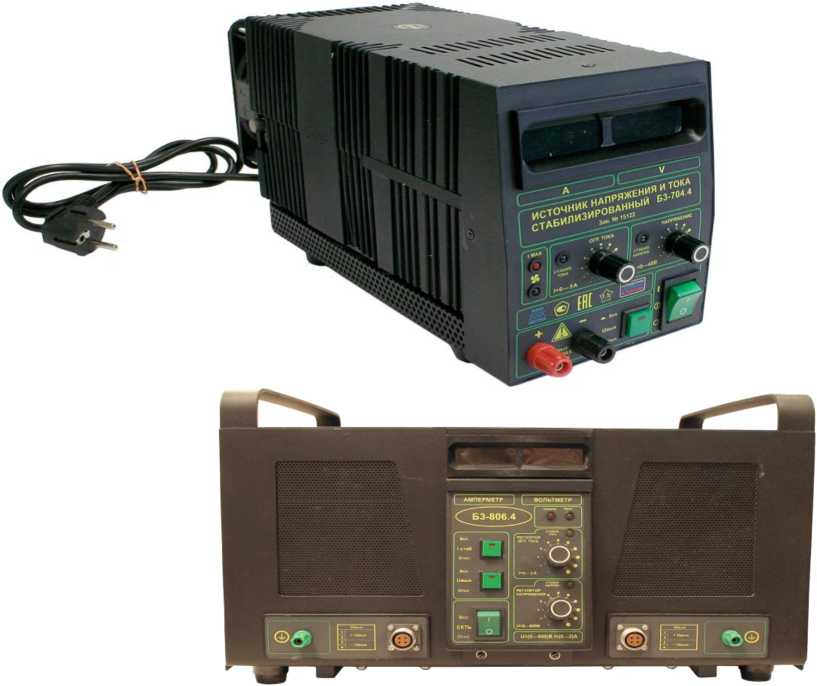

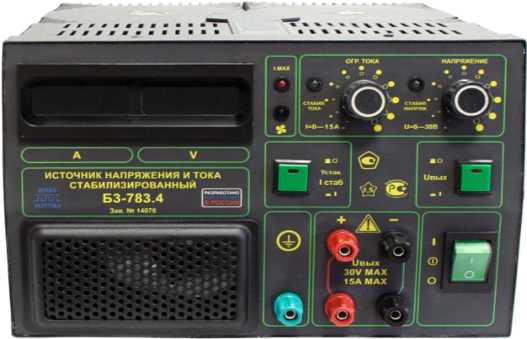

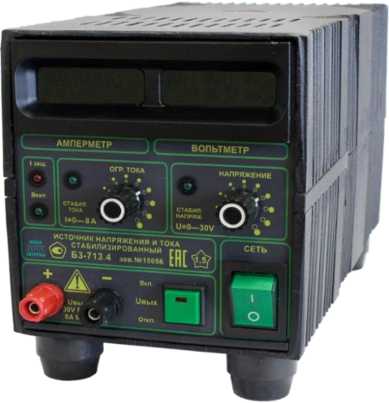

Рисунок 2 - Общий вид источников со светодиодными цифровыми индикаторами модификаций: Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4,
Б3-738.4, Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4,
Б3-787.4, Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4,
Б3-806.4, Б3-724.1А, Б3-724.4А, Б3-728.4А

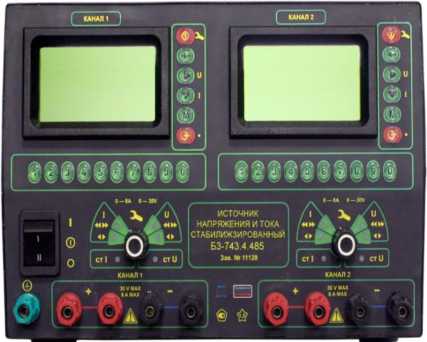

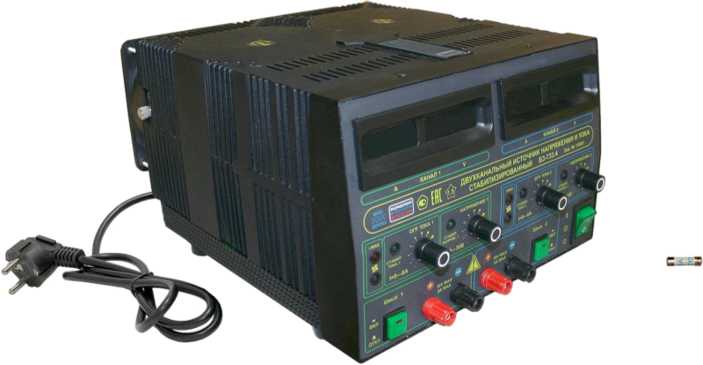

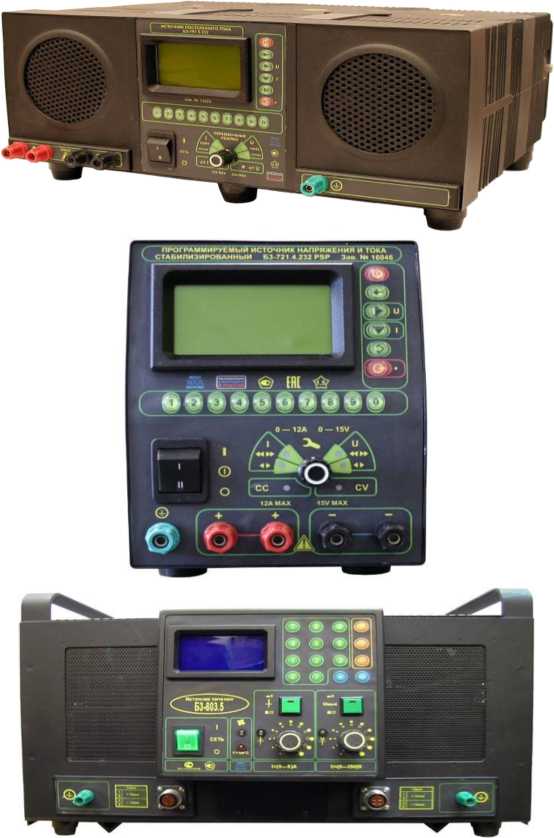

Рисунок 3 - Общий вид двухканальных источников с жидкокристаллическим графическим индикаторами модификаций: Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х, Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х, Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х

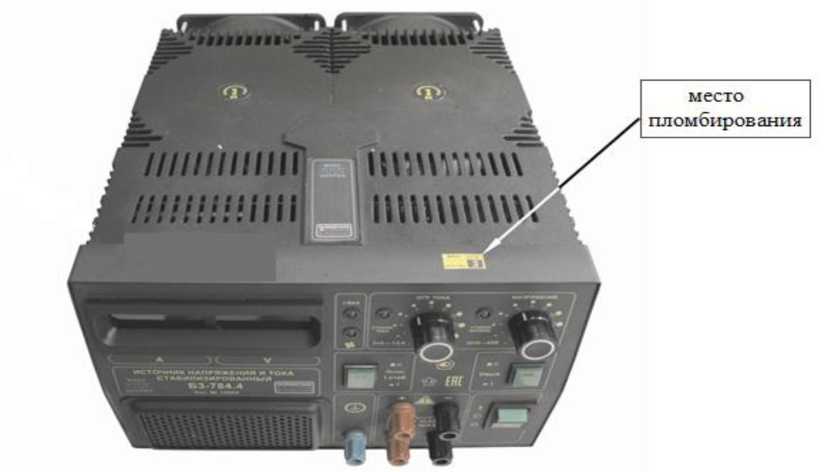

Рисунок 4 - Схема пломбировки источника для защиты от несанкционированного доступа
Программное обеспечение
Источники модификаций со стрелочными индикаторами программного обеспечения не имеют.
Источники модификаций со светодиодными индикаторами и с жидкокристаллическими графическими индикаторами имеют встроенное программное обеспечение (ПО), которое совместно с аппаратной частью источников обеспечивает заявленные точности результатов измерений.
Обозначение встроенного ПО отображается на дисплее программируемых источников. После изготовления источников доступ к встроенному ПО со стороны оператора и (или) других технических (программных) средств полностью исключён встроенными средствами защиты микропроцессоров.
Метрологически значимая часть встроенного ПО каждого экземпляра источников содержит массивы (таблицы), учитывающие конструктивные особенности источников и измерительного тракта конкретного источника. С помощью этих таблиц осуществляется преобразование (в цифровую форму) значений измеряемого тока и напряжения, поступающие с выходных клемм источников.
Идентификационное наименование ПО появляется при включении программируемых источников.
В комплект поставки источников входит ПО УПМ, устанавливаемое на ПЭВМ, управление источниками и регистрация их показаний осуществляется оператором дистанционно с IBM компьютера через имеющийся у источника порт дистанционного управления (ДУ) RS-232 или RS-485, или стандартная программа в составе операционной системы WINDOWS Hyper Terminal.
Если в комплект поставки источников не входит ПО УПМ, управление источниками и регистрация их показаний осуществляется оператором непосредственно с передней панели источника.
ПО УПМ не влияет на работу источников, не изменяет встроенное ПО программируемых источников. ПО УПМ является метрологически незначимым.
Уровень защиты программного обеспечения «высокий» в соответствии Р.50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Б3-7ХХ.4.232 Б3-7ХХ.5.232 Б3-7ХХ.4.485 Б3-7ХХ.5.485 Б3-7ХХ.4.232PSP Б3-7ХХ.5.232PSP Б3-8ХХ.5.232 Б3-8ХХ.5.485 Б3-8ХХ.5.232PSP |
|
Номер версии (идентификационный номер) ПО |
1.хх |
Технические характеристики
Таблица 2 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными стрелочными индикаторами, выходной мощностью от 100 до 200 Вт
|
Наименование характеристики |
Значение | ||||
|
М |
одификация | ||||
|
Б3-701.1 |
Б3-703.1 |
Б3-704.1 |
Б3-706.1 |
Б3-708.1 | |
|
Диапазон установки выходного напряжения, В |
от 0 до 15 |
от 0 до 30 |
от 0 до 40 |
от 0 до 60 |
от 0 до 120 |
|
Диапазон установки выходного тока, А |
от 0 до 8 |
от 0 до 6 |
от 0 до 5 |
от 0 до 3 |
от 0 до 1 |
|
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % |
±4 | ||||
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
2 | ||||
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
10 | ||||
Таблица 3 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 100 до 200 Вт
|
Наименование характеристики |
Значение | ||||
|
М |
одификация | ||||
|
Б3-701.4 |
Б3-703.4 |
Б3-704.4 |
Б3-706.4 |
Б3-708.4 | |
|
Диапазон установки выходного напряжения, |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
|
В |
до 15 |
до 30 |
до 40 |
до 60 |
до 120 |
|
Диапазон установки выходного тока, А |
от 0 до 8 |
от 0 до 6 |
от 0 до 5 |
от 0 до 3 |
от 0 до 1 |
|
Наименование характеристики |
Значение |
|
Модификация | |
|
Б3-701.4 Б3-703.4 Б3-704.4 Б3-706.4 Б3-708.4 | |
|
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % |
±2 |
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
2 |
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
10 |
Таблица 4 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 200 до 250 Вт
|
Наименование характеристики |
Значение | ||||
|
Модификация | |||||
|
Б3-711.4 |
Б3-713.4 |
Б3-714.4 |
Б3-716.4 |
Б3-718.4 | |
|
Диапазон установки выходного напряжения, В |
от 0 до 15 |
от 0 до 30 |
от 0 до 40 |
от 0 до 60 |
от 0 до 120 |
|
Диапазон установки выходного тока, А |
от 0 до 12 |
от 0 до 8 |
от 0 до 6 |
от 0 до 4 |
от 0 до 2 |
|
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % |
±2 | ||||
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
2 | ||||
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
10 | ||||
Таблица 5 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 250 до 500 Вт
|
Наименование характеристики |
Значение | ||||
|
Модификация | |||||
|
Б3-781.4 |
Б3-783.4 |
Б3-784.4 |
Б3-786.4 |
Б3-787.4 | |
|
Диапазон установки выходного напряжения, В |
от 0 до 15 |
от 0 до 30 |
от 0 до 40 |
от 0 до 60 |
от 0 до 120 |
|
Диапазон установки выходного тока, А |
от 0 до 25 |
от 0 до 15 |
от 0 до 10 |
от 0 до 8 |
от 0 до 3 |
|
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % |
±2 | ||||
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
5 | ||||
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
15 | ||||
Таблица 6 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 500 до 600 Вт
|
Наименование характеристики |
Значение | |||
|
Модификация | ||||
|
Б3-781.5 |
Б3-783.5 |
Б3-784.5 |
Б3-786.5 | |
|
Диапазон установки выходного напряжения, В |
от 0 до 15 |
от 0 до 30 |
от 0 до 40 |
от 0 до 60 |
|
Диапазон установки выходного тока, А |
от 0 до 35 |
от 0 до 20 |
от 0 до 15 |
от 0 до 10 |
|
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазону воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % |
±2 | |||
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
10 | |||
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
30 | |||
Таблица 7 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 600 до 800 Вт
|
Наименование характеристики |
Значение | ||||
|
Модификация | |||||
|
Б3-751.4 |
Б3-753.4 |
Б3-754.4 |
Б3-756.4 |
Б3-757.4 | |
|
Диапазон установки выходного напряжения, В |
от 0,01 до 15,00 |
от 0,1 до 30,0 |
от 0,1 до 40,0 |
от 0,1 до 60,0 |
от 0,1 до 120,0 |
|
Диапазон установки выходного тока, А |
от 0,1 до 40,0 |
от 0,1 до 25,0 |
от 0,1 до 20,0 |
от 0,01 до 12,00 |
от 0,01 до 6,00 |
|
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % |
±2 | ||||
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
5 | ||||
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
10 |
10 |
10 |
10 |
5 |
Таблица 8 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 1200 до 1800 Вт в каждом канале
|
Наименование характеристики |
Значение | |||||
|
Модификация | ||||||
|
Б3-801.4 |
Б3-802.4 |
Б3-803.4 |
Б3-804.4 |
Б3-805.4 |
Б3-806.4 | |
|
Диапазон установки выходного напряжения, В |
от 0 до 40 |
от 0 до 150 |
от 0 до 350 |
от 0 до 80 |
от 0 до 30 |
от 0 до 600 |
|
Диапазон установки выходного тока, А |
от 0 до 40 |
от 0 до 10 |
от 0 до 5 |
от 0 до 20 |
от 0 до 50 |
от 0 до 2 |
|
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % |
±2 | |||||
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
10 |
20 |
50 |
20 |
10 |
50 |
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
50 | |||||
Таблица 9 - Метрологические характеристики регулируемых двухканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 200 до 250 Вт в каждом канале
|
Наименование характеристики |
Значение | ||||||||
|
Модификация | |||||||||
|
Б3-731.4 |
Б3-732.4 |
Б3-733.4 |
Б3-734.4 |
Б3-735.4 |
Б3-736.4 |
Б3-737.4 |
Б3-738.4 | ||
|
Диапазон установки выходного напряжения, В |
канал 1 |
от 0 до 15 |
от 0 до 15 |
от 0 до 30 |
от 0 до 15 |
от 0 до 30 |
от 0 до 60 |
от 0 до 40 |
от 0 до 120 |
|
канал 2 |
от 0 до 15 |
от 0 до 30 |
от 0 до 30 |
от 0 до 60 |
от 0 до 60 |
от 0 до 60 |
от 0 до 40 |
от 0 до 120 | |
|
Диапазон установки выходного тока, А |
канал 1 |
от 0 до 12 |
от 0 до 12 |
от 0 до 8 |
от 0 до 12 |
от 0 до 8 |
от 0 до 4 |
от 0 до 6 |
от 0 до 2 |
|
канал 2 |
от 0 до 12 |
от 0 до 8 |
от 0 до 8 |
от 0 до 4 |
от 0 до 4 |
от 0 до 4 |
от 0 до 6 |
от 0 до 2 | |
|
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, % |
±2 | ||||||||
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
канал 1 |
2 |
2 |
2 |
2 |
2 |
5 |
2 |
10 |
|
канал 2 |
2 |
2 |
2 |
5 |
5 |
5 |
2 |
10 | |
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
канал 1 |
10 | |||||||
|
канал 2 |
10 | ||||||||
Таблица 10 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, с дистанционным управлением (ДУ), повышенным быстродействием, выходной мощностью от 50 до 200 Вт
|
Наименование характеристики |
Значение | ||
|
Модификация | |||
|
Б3-724.1А |
Б3-724.4А |
Б3-728.4А | |
|
Диапазон установки выходного напряжения, В |
от 0,1 до 40 |
от 0,1 до 40 |
от 0,1 до 100 |
|
Диапазон установки выходного тока, мА |
от 1 до 1000 |
от 10 до 4000 |
от 1 до 1000 |
|
Дискретность установки выходного напряжения в режиме ДУ, В |
0,1 |
0,1 |
0,1 |
|
Дискретность установки выходного тока в режиме ДУ, мА |
1 |
10 |
1 |
|
Наименование характеристики |
Значение | ||
|
Модификация | |||
|
Б3-724.1А |
Б3-724.4А |
Б3-728.4А | |
|
Пределы допускаемой абсолютной погрешности установки напряжения на выходе источника, В: - выходное напряжение, В: 0,1 и 0,2 в диапазоне от 0,3 до 2,0 в диапазоне от 2,1 до 7,0 в диапазоне от 7,1 до 8,0 в диапазоне от 8,1 до 9,0 в диапазоне от 9,1 до 20,0 в диапазоне от 20,1 до 40,0 |
±0,05 ±0,10 ±0,15 ±0,17 ±0,18 ±0,20 ±0,30 |
±(0,05+0,005/иуСт) | |
|
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра источника) напряжения на выходе источника, % |
±2 | ||
|
Пределы допускаемой абсолютной погрешности установки тока на выходе источника, мА: - выходной ток, мА: 1 и 2 3 в диапазоне от 4 до 8 9 10 диапазоне от 11 до 70 в диапазоне от 71 до 80 в диапазоне от 81 до 90 в диапазоне от 91 до 200 в диапазоне от 201 до 300 в диапазоне от 301 до 500 в диапазоне от 501 до 600 в диапазоне от 601 до 700 в диапазоне от 701 до 800 в диапазоне от 801 до 900 |
±0,6 ±0,7 ±0,8 ±0,9 ±1,0 ±1,2 ±1,3 ±1,5 ±1,8 ±2,0 ±3,0 ±4,0 ±5,0 ±7,0 ±8,0 |
±(5+0,01-!усг) |
±(0.5+0,01-1Уст) |
|
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, % |
±2 | ||
|
Наименование характеристики |
Значение | |||
|
Модификация | ||||
|
Б3-724.1А |
Б3-724.4А |
Б3-728.4А | ||
|
Время установления выходного напряжения, при выходном токе источника: Б3-724.1А - 2 мА, Б3-724.4А -10 мА, Б3-728.4А - 20 мА, мс, не более: - от момента подключения выходных клемм к схеме источника - при отключении нагрузки |
100 100 |
200 200 |
100 100 | |
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
100 |
2 |
2 | |
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
0,5 |
5 |
0,5 | |
|
Примечание: UyCT - устанавливаемое значение выходного напряжения, В 1уст - устанавливаемое значение выходного тока, А | ||||
Нестабильность выходного напряжения Wu2 источников, указанных в таблицах 2 - 10, при изменении напряжения питающей сети на ±10 % от номинального значения за время измерения от 1 до 10 с в режиме стабилизации напряжения не превышает значения, определённого по формуле
WU2 = ±0,0024 Uycm + UM(IKC), (1)
где: Uycm - устанавливаемое значение выходного напряжения, В,
UMaKc - максимальное значение выходного напряжения, В.
Нестабильность выходного тока Wi2 источников, указанных в таблицах 2 - 10, при изменении напряжения питающей сети на ±10 % от номинального значения за время измерения от 1 до 10 с в режиме стабилизации тока не превышает значения, определённого по формуле
Wi2 = ± 0,00241уст + 1макс), (2)
где: 1уст - устанавливаемое значение выходного тока, А,
1макс - максимальное значение выходного тока, А.
Нестабильность выходного напряжения Wu3 источников, указанных в таблицах 2 - 10, при изменении тока нагрузки от 0 до 0,9 1макс за время измерения от 1 до 10 с в режиме стабилизации напряжения не превышает значения, определенные по формуле
Wu3 = ± 0,004 (U уст + имакс). (3)
Нестабильность выходного напряжения источников, указанных в таблице 2 - 10, (дрейф выходного напряжения) за 2 часа непрерывной работы и за любые 10 минут из этих 2 часов, не превышает значения Wu2, определенного по формуле (1).
Нестабильность выходного тока источников, указанных в таблицах 2 - 10 (дрейф выходного тока) за 2 часа непрерывной работы и за любые 10 минут из этих 2 часов, не превышает значения Wi2, определенного по формуле
(4)
Wi2 = ± 0,02^(1уст + 1макс).
Таблица 11 - Метрологические характеристики программируемых одноканальных источников напряжения и тока стабилизированных с ЖК-графическим дисплеем, дистанционным управлением (ДУ), выходной мощностью от 200 до 250 Вт
|
Значение | |||||
|
Наименование характеристики |
М |
одификация | |||
|
Б3- |
Б3- |
Б3- |
Б3- |
Б3- | |
|
721.4Х |
723.4Х |
724.4Х |
726.4Х |
728.4Х | |
|
Диапазон установки выходного напряжения, В |
от 0,01 |
от 0,01 |
от 0,01 |
от 0,01 |
от 0,1 |
|
до 15,00 |
до 30,00 |
до 40,00 |
до 60,00 |
до 120,0 | |
|
Диапазон установки выходного тока, А |
от 0,01 |
от 0,001 |
от 0,001 |
от 0,001 |
от 0,001 |
|
до 12,00 |
до 8,000 |
до 6,000 |
до 4,000 |
до 2,000 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью вольтметра источника) напряжения на выходе источника, мВ |
±30 |
±30 |
±30 |
±30 |
±300 |
|
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, мА |
±30 |
±3 |
±3 |
±3 |
±3 |
|
Среднеквадратическое значение пульсаций | |||||
|
выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
2 |
2 |
2 |
5 |
10 |
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
5 |
4 |
2 |
2 |
2 |
|
При использовании цифровой клавиатуры или порта ДУ: Дискретность установки выходного напряжения в режиме управления цифровой, дистанционный, ручной точно, мВ Дискретность установки выходного напряжения |
10 |
10 |
10 |
10 |
100 |
|
в режиме управления цифровой, дистанционный, ручной грубо, В |
1 |
1 |
1 |
1 |
10 |
|
Дискретность установки выходного тока в режиме управления цифровой, дистанционный, ручной точно, мА Дискретность установки выходного тока |
10 |
1 |
1 |
1 |
1 |
|
в режиме управления цифровой, дистанционный, ручной грубо, А |
1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ |
±30 |
±30 |
±30 |
±30 |
±200 |
|
Пределы допускаемой абсолютной погрешности установки выходного тока, мА |
±30 |
±3 |
±3 |
±3 |
±3 |
|
Наименование характеристики |
Значение |
|
Модификация | |
|
Б3- Б3- Б3- Б3- Б3-721.4Х 723.4Х 724.4Х 726.4Х 728.4Х | |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ |
2А1воспр. 2Аивоспр. |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ |
5А1уст. 5Аиуст. |
|
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Примечание: * - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях; А1воспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения; А1уст., AUvc-r. - .предел допускаемой основной погрешности установки тока и напряжения | |
Таблица 12 - Метрологические характеристики программируемых одноканальных источников напряжения и тока стабилизированных типа с ЖК графическим дисплеем, с дистанционным управлением (ДУ), выходной мощностью от 350 до 600 Вт
|
Наименование характеристики |
Значение | ||||||||
|
Модификация | |||||||||
|
Б3-791.4Х |
Б3-793.4Х |
Б3-794.4Х |
Б3-796.4Х |
Б3-797.4Х |
Б3-791.5Х |
Б3-793.5Х |
Б3-794.5Х |
Б3-796.5Х | |
|
Диапазон установки |
от 0,01 |
от 0,01 |
от 0,01 |
от 0,01 |
от 0,1 |
от 0,01 |
от 0,01 |
от 0,01 |
от 0,01 |
|
выходного |
до |
до |
до |
до |
до |
до |
до |
до |
до |
|
напряжения, В |
15,00 |
30,00 |
40,00 |
60,00 |
120,0 |
15,00 |
30,00 |
40,00 |
60,00 |
|
Диапазон установки |
от 0,01 |
от 0,01 |
от 0,001 |
от 0,001 |
от 0,001 |
от 0,01 |
от 0,01 |
от 0,01 |
от 0,001 |
|
выходного тока, А |
до 25,00 |
до 15,00 |
до 9,999 |
до 8,000 |
до 5,000 |
до 35,00 |
до 20,00 |
до 15,00 |
до 9,999 |
|
Наименование характеристики |
Значение | ||||||||
|
Модификация | |||||||||
|
Б3-791.4Х |
Б3-793.4Х |
Б3-794.4Х |
Б3-796.4Х |
Б3-797.4Х |
Б3-791.5Х |
Б3-793.5Х |
Б3-794.5Х |
Б3-796.5Х | |
|
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью вольтметра источника) напряжения на выходе источника, мВ |
±30 |
±30 |
±30 |
±30 |
±300 |
±30 |
±30 |
±30 |
±30 |
|
Пределы допускаемой абсолютной погрешности воспроизведения (измерения |
±30 |
±30 |
±3 |
±3 |
±3 |
±30 |
±30 |
±30 |
±3 |
|
с помощью амперметра источника) тока на выходе источника, мА | |||||||||
|
Среднеквадратическое значение пульсаций выходного | |||||||||
|
напряжения источников в режиме стабилизации напряжения, мВ, не более |
2 |
2 |
2 |
5 |
10 |
10 |
10 |
10 |
10 |
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
15 |
10 |
5 |
5 |
5 |
30 |
15 |
5 |
5 |
|
При использовании цифровой клавиатуры или порта ДУ: дискретность установки выходного напряжения, мВ, ручной точно |
10 |
10 |
10 |
10 |
100 |
10 |
10 |
10 |
10 |
|
дискретность установки выходного напряжения, В, ручной грубо |
1 |
1 |
1 |
1 |
10 |
1 |
1 |
1 |
1 |
|
дискретность установки выходного тока, мА, ручной точно |
10 |
10 |
1 |
1 |
1 |
10 |
10 |
10 |
1 |
|
дискретность установки выходного тока, А, ручной грубо |
1 |
1 |
0,1 |
0,1 |
0,1 |
1 |
1 |
1 |
0,1 |
|
Пределы допускаемой абсолютной погрешности | |||||||||
|
установки выходного напряжения, мВ |
±30 |
±30 |
±30 |
±30 |
±300 |
±30 |
±30 |
±30 |
±30 |
|
Пределы допускаемой абсолютной погрешности установки выходного тока, мА |
±30 |
±30 |
±3 |
±3 |
±3 |
±30 |
±30 |
±30 |
±3 |
|
Наименование характеристики |
Значение | ||||||||
|
Модификация | |||||||||
|
Б3-791.4Х |
Б3-793.4Х |
Б3-794.4Х |
Б3-796.4Х |
Б3-797.4Х |
Б3-791.5Х |
Б3-793.5Х |
Б3-794.5Х |
Б3-796.5Х | |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ |
2А1воспр. 2Аивоспр. | ||||||||
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ |
5А1уст. 5Аиуст. | ||||||||
|
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) | ||||||||
Примечание:
* - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях;
А1воспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения;
Аруст,, Аиуст. - .предел допускаемой основной погрешности установки тока и напряжения
Таблица 13 - Метрологические характеристики программируемых одноканальных источников напряжения и тока стабилизированные с ЖК графическим дисплеем, с дистанционным управлением (ДУ), выходной мощностью от 600 до 800 Вт
|
Наименование характеристики |
Диапазон |
Значение | |||||
|
М |
одификация | ||||||
|
Б3-751.5Х |
Б3-753.5Х |
Б3-754.5Х |
Б3-756.5Х |
Б3-757.5Х | |||
|
Диапазон установки выходного напряжения, В |
1 |
от 0,01 до 15,00 |
от 0,01 до 30,00 |
от 0,01 до 40,00 |
от 0,01 до 60,00 |
от 0,1 до 120,0 | |
|
2 |
от 0,001 до 9,999 | ||||||
|
Дискретность установки выходного напряжения, в режиме управления цифровой, дистанционный, ручной |
грубо, В |
1 |
1 |
10 | |||
|
точно, мВ |
10 |
100 | |||||
|
грубо, В |
2 |
0,1 | |||||
|
точно, мВ |
1 | ||||||
|
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ |
1 |
±30 |
±30 |
±30 |
±30 |
±300 | |
|
2 |
±3 | ||||||
|
Диапазон установки выходного тока |
А |
1 |
от 0,01 до 40,00 |
от 0,01 до 25,00 |
от 0,01 до 20,00 |
от 0,01 до 12,00 |
от 0,001 до 6,000 |
|
мА |
2 |
от 0,1 до 999,9 | |||||
|
мА |
3 |
от 0,01 до 99,99 | |||||
|
Дискретность установки выходного тока в режиме управления цифровой, дистанционный, ручной |
грубо, А |
1 |
1 |
0,1 | |||
|
точно, мА |
10 |
1 | |||||
|
грубо, А |
2 |
10 | |||||
|
точно, мА |
0,1 | ||||||
|
грубо, А |
3 |
1 | |||||
|
точно, мА |
0,01 | ||||||
|
Пределы допускаемой абсолютной погрешности установки выходного тока, мА |
1 |
±30 |
±3 | ||||
|
2 |
±0,3 | ||||||
|
3 |
±0,03 | ||||||
|
Среднеквадратическое значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более |
1 |
5 |
3 | ||||
|
2 |
0,5 | ||||||
|
Среднеквадратическое значение пульсаций выходного тока в режиме стабилизации тока, мА, не более |
1 |
20 |
10 |
3 |
3 |
1 | |
|
2 |
0,03 | ||||||
|
3 |
0,005 | ||||||
|
Наименование характеристики |
Диапазон |
Значение | ||||
|
М |
одификация | |||||
|
Б3-751.5Х |
Б3-753.5Х |
Б3-754.5Х |
Б3-756.5Х |
Б3-757.5Х | ||
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ |
2А1воспр. 2Аивоспр. | |||||
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ |
5А1уст. 5Аиуст. | |||||
|
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) | |||||
Примечание:
* - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях;
А1воспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения;
А1уст., Аиуст. - .предел допускаемой основной погрешности установки тока и напряжения
Таблица 14 - Метрологические характеристики программируемых одноканальных источников напряжения и тока стабилизированные с ЖК графическим дисплеем, с дистанционным управлением (ДУ), выходной мощностью от 1500 до 1800 Вт______________________________
|
Наименование характеристики |
Значение | |||||
|
Модификация | ||||||
|
Б3-801.5Х |
Б3-802.5Х |
Б3-803.5Х |
Б3-804.5Х |
Б3-805.5Х |
Б3-806.5Х | |
|
Диапазон установки выходного напряжения, В |
от 0,01 до 40,00 |
от 0,1 до 150,0 |
от 0,1 до 350,0 |
от 0,01 до 80,00 |
от 0,01 до 30,00 |
от 0,1 до 600,0 |
|
Диапазон установки выходного тока, А |
от 0,01 до 40,00 |
от 0,01 до 10,00 |
от 0,001 до 5,000 |
от 0,01 до 20,00 |
от 0,01 до 50,00 |
от 0,001 до 2,000 |
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
10 |
20 |
50 |
20 |
10 |
50 |
|
Наименование характеристики |
Значение | |||||
|
Модификация | ||||||
|
Б3-801.5Х |
Б3-802.5Х |
Б3-803.5Х |
Б3-804.5Х |
Б3-805.5Х |
Б3-806.5Х | |
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
50 | |||||
|
При использовании цифровой клавиатуры или порта ДУ: дискретность установки выходного напряжения, мВ, ручной точно |
10 |
100 |
100 |
10 |
10 |
100 |
|
дискретность установки выходного напряжения, В, ручной грубо |
1 |
10 |
10 |
1 |
1 |
10 |
|
дискретность установки выходного тока, мА, ручной точно |
10 |
10 |
1 |
10 |
10 |
1 |
|
дискретность установки выходного тока, А, ручной грубо |
1 |
1 |
0,1 |
1 |
1 |
0,1 |
|
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ |
±30 |
±300 |
±300 |
±30 |
±30 |
±300 |
|
Пределы допускаемой абсолютной погрешности установки выходного тока, мА |
±30 |
±30 |
±3 |
±30 |
±30 |
±3 |
|
Пределы допускаемой абсолютной | ||||||
|
погрешности воспроизведения (измерения с помощью вольтметра источника) напряжения на выходе источника, мВ |
±30 |
±300 |
±300 |
±30 |
±30 |
±300 |
|
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, мА |
±30 |
±30 |
±3 |
±30 |
±30 |
±3 |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - воспроизведения (измерения с помощью амперметров источников) | ||||||
|
тока на выходе, мА |
2А1воспр. | |||||
|
- воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ |
2Д |
ивоспр. | ||||
|
Наименование характеристики |
Значение |
|
Модификация | |
|
Б3- Б3- Б3- Б3- Б3- Б3- 801.5Х 802.5Х 803.5Х 804.5Х 805.5Х 806.5Х | |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ |
5А1уст. 5Аиуст. |
|
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Примечание: * - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях; А1воспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения; Aivcr., AUvc-r. - .предел допускаемой основной погрешности установки тока и напряжения | |
Таблица 15 - Метрологические характеристики программируемых двухканальных источников напряжения и тока стабилизированные с ЖК графическим дисплеем, с дистанционным управлением (ДУ), выходной мощностью от 200 до 250 Вт в каждом канале_________________
|
Наименование характеристики |
Значение | |||||||
|
Модификация | ||||||||
|
Б3-741.4Х |
Б3-742.4Х |
Б3-743.4Х |
Б3-744.4Х |
Б3-745.4Х |
Б3-746.4Х |
Б3-747.4Х |
Б3-748.4Х | |
|
Канал 1 Диапазон установки выходного напряжения, В |
от 0,01 до 15,00 |
от 0,01 до 15,00 |
от 0,01 до 30,00 |
от 0,01 до 15,00 |
от 0,01 до 30,00 |
от 0,01 до 60,00 |
от 0,01 до 40,00 |
от 0,1 до 120,0 |
|
Диапазон установки выходного тока, А |
от 0,01 до 12,00 |
от 0,01 до 12,00 |
от 0,001 до 8,000 |
от 0,01 до 12,00 |
от 0,001 до 8,000 |
от 0,001 до 4,000 |
от 0,001 до 6,000 |
от 0,001 до 2,000 |
|
Наименование характеристики |
Значение | |||||||
|
Модификация | ||||||||
|
Б3-741.4Х |
Б3-742.4Х |
Б3-743.4Х |
Б3-744.4Х |
Б3-745.4Х |
Б3-746.4Х |
Б3-747.4Х |
Б3-748.4Х | |
|
При использовании цифровой клавиатуры или порта ДУ: дискретность установки выходного напряжения, мВ, ручной точно |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
100 |
|
дискретность установки выходного напряжения, В, ручной грубо |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
10 |
|
дискретность установки выходного тока, мА, ручной точно дискретность установки |
10 |
10 |
1 |
10 |
1 |
1 |
1 |
1 |
|
выходного тока, А, ручной грубо |
1 |
1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Пределы допускаемой абсолютной погрешности |
+30 |
+30 |
+30 |
+30 |
+30 |
+30 |
+30 |
+300 |
|
установки выходного напряжения, мВ | ||||||||
|
Пределы допускаемой абсолютной погрешности |
+30 |
+30 |
+3 |
+30 |
+3 |
+3 |
+3 |
+3 |
|
установки выходного тока, мА | ||||||||
|
Пределы допускаемой абсолютной погрешности | ||||||||
|
воспроизведения (измерения с помощью вольтметра источника) |
+30 |
+30 |
+30 |
+30 |
+30 |
+30 |
+30 |
+300 |
|
напряжения на выходе источника, мВ | ||||||||
|
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника) |
+30 |
+30 |
+3 |
+30 |
+3 |
+3 |
+3 |
+3 |
|
тока на выходе источника, мА | ||||||||
|
Среднеквадратическое значение пульсаций | ||||||||
|
выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
2 |
2 |
2 |
2 |
2 |
5 |
2 |
10 |
|
Значение | ||||||||
|
Модификация | ||||||||
|
Наименование |
Б3-741.4Х |
Б3-742.4Х |
Б3-743.4Х |
Б3-744.4Х |
Б3-745.4Х |
Б3-746.4Х |
Б3-747.4Х |
Б3-748.4Х |
|
характеристики | ||||||||
|
Среднеквадратическое значение пульсаций | ||||||||
|
выходного тока источников |
5 |
5 |
4 |
5 |
4 |
2 |
2 |
2 |
|
в режиме стабилизации тока, мА, не более | ||||||||
|
Канал 2 Диапазон установки выходного напряжения, В |
от 0,01 до 15,00 |
от 0,01 до 30,00 |
от 0,01 до 30,00 |
от 0,01 до 60,00 |
от 0,01 до 60,00 |
от 0,01 до 60,00 |
от 0,01 до 40,00 |
от 0,1 до 120,0 |
|
Диапазон установки |
от 0,01 |
от 0,001 |
от 0,001 |
от 0,001 |
от 0,001 |
от 0,001 |
от 0,001 |
от 0,001 |
|
выходного тока, А |
до 12,00 |
до 8,000 |
до 8,000 |
до 4,000 |
до 4,000 |
до 4,000 |
до 6,000 |
до 2,000 |
|
При использовании цифровой клавиатуры или порта ДУ: дискретность установки выходного напряжения, мВ, ручной точно |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
100 |
|
дискретность установки выходного напряжения, В, ручной грубо |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
10 |
|
дискретность установки выходного тока, мА, ручной точно дискретность установки |
10 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
выходного тока, А, ручной грубо |
1 |
0,1 |
0,1 |
1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±300 |
|
Пределы допускаемой абсолютной погрешности | ||||||||
|
установки выходного тока, мА |
±30 |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
|
Пределы допускаемой абсолютной погрешности | ||||||||
|
воспроизведения (измерения с помощью вольтметра источника) |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±300 |
|
напряжения на выходе источника, мВ | ||||||||
|
Наименование характеристики |
Значение | |||||||
|
Модификация | ||||||||
|
Б3-741.4Х |
Б3-742.4Х |
Б3-743.4Х |
Б3-744.4Х |
Б3-745.4Х |
Б3-746.4Х |
Б3-747.4Х |
Б3-748.4Х | |
|
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, мА |
±30 |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
|
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более |
2 |
2 |
2 |
5 |
5 |
5 |
2 |
10 |
|
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более |
5 |
4 |
4 |
2 |
2 |
2 |
2 |
2 |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С*: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ |
2А1воспр. 2Аивоспр. | |||||||
|
Наименование характеристики |
Значение | |||||||
|
Модификация | ||||||||
|
Б3-741.4Х |
Б3-742.4Х |
Б3-743.4Х |
Б3-744.4Х |
Б3-745.4Х |
Б3-746.4Х |
Б3-747.4Х |
Б3-748.4Х | |
|
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ |
5А1уст. 5Аиуст. | |||||||
|
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) | |||||||
Примечание:
* - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях;
А1воспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения;
А1уст., Аиуст. - .предел допускаемой основной погрешности установки тока и напряжения
Нестабильность выходного напряжения программируемых источников, указанных в таблицах 11 - 15, при изменении напряжения питающей сети на ±15 % от номинального значения за время измерения от 1 до 10 с от фронта изменения напряжения питающей сети в режиме стабилизации напряжения не превышает значения, определённого по формуле
Wu2 = ±0,002-( Uycm + имакс), (5)
где: UyCm - устанавливаемое значение выходного напряжения, В,
UMaKC — максимальное значение выходного напряжения, В.
Нестабильность выходного тока программируемых источников, указанных в таблицах 11, 15, при изменении напряжения питающей сети на ±15 % от номинального значения за время измерения от 1 до 10 с от фронта изменения напряжения питающей сети в режиме стабилизации тока не превышает значения, определённого по формуле
Wi2 = ± 0,00641уст + 1макс), (6)
где: 1уст - устанавливаемое значение выходного тока, А,
1макс - максимальное значение выходного тока, А.
Нестабильность выходного тока программируемых источников, указанных в таблицах 12, 13, 14 при изменении напряжения питающей сети на ±15 % от номинального значения за время измерения от 1 до 10 с от фронта изменения напряжения питающей сети в режиме стабилизации тока не превышает значения, определённого по формуле
Wi2 = ± 0,00241уст + 1макс), (7)
где: 1уст - устанавливаемое значение выходного тока, А,
1макс - максимальное значение выходного тока, А.
Нестабильность выходного напряжения программируемых источников, указанных в таблицах 11, 15, при изменении тока нагрузки от 0 до 0,9 1макс за время измерения от 1 до 10 с от фронта изменения тока нагрузки в режиме стабилизации напряжения не превышает значения, определённого по формуле
WU3 = ±0,0064 Uycm + имакс), (8)
где: иуст - устанавливаемое значение выходного напряжения, В,
имакс - максимальное значение выходного напряжения, В.
Нестабильность выходного напряжения программируемых источников, указанных в таблицах 12, 13, 14 при изменении тока нагрузки от 0 до 0,9 1макс за время измерения от 1 до 10 с от фронта изменения тока нагрузки в режиме стабилизации напряжения не превышает значения, определённого по формуле
WU3 = ±0,0044иуст + имакс), (9)
где: иуст - устанавливаемое значение выходного напряжения, В,
имакс - максимальное значение выходного напряжения, В.
Таблица 16 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Выходная мощность, Вт Б3-724.1А |
40 |
|
Б3-724.4А |
160 |
|
Б3-728.4А |
100 |
|
Б3-701.1, Б3-708.1, Б3-701.4, Б3-708.4 |
120 |
|
Б3-703.1, Б3-706.1, Б3-703.4, Б3-706.4, Б3-711.4, Б3-721.4Х |
180 |
|
Б3-704.1, Б3-704.4 |
200 |
|
Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х |
240 |
|
Б3-781.4, Б3-791.4Х |
375 |
|
Б3-783.4, Б3-793.4Х |
450 |
|
Б3-784.4, Б3-794.4Х |
400 |
|
Б3-786.4, Б3-796.4Х |
480 |
|
Б3-787.4 |
360 |
|
Б3-781.5, Б3-791.5Х |
525 |
|
Б3-783.5, Б3-784.5, Б3-786.5, Б3-751.4, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х, Б3-797.4Х, Б3-751.5Х |
600 |
|
Б3-753.4, Б3-753.5Х |
750 |
|
Б3-754.4, Б3-754.5Х |
800 |
|
Б3-756.4, Б3-757.4, Б3-756.5Х, Б3-757.5Х |
720 |
|
Б3-801.4, Б3-804.4, Б3-801.5Х, Б3-804.5, Б3-805.5Х |
1600 |
|
Б3-802.4, Б3-805.4, Б3-802.5Х |
1500 |
|
Б3-803.4, Б3-803.5Х |
1750 |
|
Б3-806.4, Б3-806.5Х |
1200 |
|
Б3-731.4, Б3-741.4Х канал 1/канал 2 |
180/180 |
|
Б3-732.4, Б3-742.4Х, Б3-744.4Х, Б3-734.4 канал 1/канал 2 |
180/240 |
|
Б3-733.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-743.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х канал 1/канал 2 |
240/240 |
|
Мощность потребляемая, В^А, не более Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4 |
400 |
|
Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х |
600 |
|
Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х |
1100 |
|
Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х |
1600 |
|
Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х |
2000 |
|
Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4 |
3500 |
|
Б3-724.1А, Б3-724.4А, Б3-728.4А |
320 |
|
Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х |
4000 |
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры, мм, не более Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-724.1А, Б3-724.4А, Б3-728.4А, Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х |
300x130x160 |
|
Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4 |
350x260x185 |
|
Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5 |
390x350x175 |
|
Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, |
390x470x190 |
|
Б3-756.5Х, Б3-757.5Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х |
480x440x290 |
|
Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4 Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-741.4Х, Б3-742.4Х, |
300x260x160 |
|
Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х |
390x260x160 |
|
Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х |
490x310x500 |
|
Масса, кг, не более Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-724.1А, Б3-724.4А, Б3-728.4А, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4 Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-721.4Х, Б3-723.4Х, |
9,0 |
|
Б3-724.4Х, Б3-726.4Х, Б3-728.4Х Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-791.4Х, Б3-793.4Х, |
7,5 |
|
Б3-794.4Х, Б3-796.4Х, Б3-797.4Х Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, |
16,0 |
|
Б3-756.5Х, Б3-757.5Х,Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4 Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4, Б3-801.5Х, |
23,0 |
|
Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, |
56,0 |
|
Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х |
16,5 |
|
Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х |
24,0 |
|
Электропитание от сети переменного тока: - напряжение (регулируемые источники), В |
220+22 |
|
- напряжение (программируемые источники), В |
220+33 |
|
- частота, Гц |
50+0,4 |
|
Продолжительность непрерывной работы в пределах температур, соответствующих рабочим условиям применения, ч, не менее |
16 |
|
Сопротивление изоляции цепей источника: между соединенными вместе выходными гнездами и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, МОм, не менее между соединенными вместе штырями вилки шнура питания (клавиша СЕТЬ или « » в положении «I») и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, МОм, не менее: | |
|
- нормальные условия применения |
20 |
|
- верхнее значение температуры в рабочих условий применения |
5 |
|
- верхнее значение относительной влажности рабочих условий применения |
1 |
|
Наименование характеристики |
Значение |
|
характеристики | |
|
Электрическая изоляция цепей источника должна выдерживать в нормальных условиях применения без пробоя и поверхностного перекрытия в течение одной минуты среднеквадратичные значения испытательного напряжения переменного тока частотой 50 Гц: - при максимальном выходном напряжении до 150 В между соединенными вместе выходными клеммами и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, В - при максимальном выходном напряжении 350 В и 600 В между |
500 |
|
соединенными вместе выходными клеммами и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура |
2000 |
|
питания, соединенным с корпусом источника, В - между соединенными вместе штырями вилки шнура питания (клавиша СЕТЬ или « » в положении «I») и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, В |
1500 |
|
Средняя наработка на отказ, ч, не менее |
75000 |
|
Установленный срок службы, лет |
8 |
|
Рабочие условия применения: модификаций Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4: | |
|
- температура окружающего воздуха, °С |
от -30 до +50 |
|
- относительная влажность воздуха, при +30 °С, % |
90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
модификаций Б3-724.1А, Б3-724.4А, Б3-728.4А, Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х, Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х, Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х: | |
|
- температура окружающего воздуха, °С |
от -10 до +40 |
|
- относительная влажность воздуха, при +30 °С, % |
90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на корпус источника.
Комплектность
Таблица 17 - Комплектность непрограммируемых источников
|
Наименование |
Обозначение |
Количество |
|
Источник напряжения и тока стабилизированный |
- |
1 шт. |
|
Вставка плавкая |
- |
от 1 до 3 шт. |
|
Руководство по эксплуатации |
МКИЯ.318572.ХХХ-ХХ РЭ |
1 экз. |
|
Формуляр |
МКИЯ.318572.ХХХ-ХХ ФО |
1 экз. |
|
Методика поверки |
МКИЯ.427691.001 МП |
1 экз. |
|
Транспортная тара |
- |
1 шт. |
Таблица 18 - Комплектность программируемых источников
|
Наименование |
Обозначение |
Количество |
|
Источник напряжения и тока стабилизированный |
- |
1 шт. |
|
Вставка плавкая |
- |
от 1 до 3 шт. |
|
Компакт-диск "Пакет программ УПМ" |
- |
1 шт. |
|
Модемный кабель RS-232 или вилка DB-9M |
- |
1 шт. |
|
Руководство по эксплуатации |
МКИЯ.318572.ХХХ-ХХ РЭ |
1 экз. |
|
Формуляр |
МКИЯ.318572.ХХХ-ХХ ФО |
1 экз. |
|
Методика поверки |
МКИЯ.427691.001 МП |
1 экз. |
|
Транспортная тара |
- |
1 шт. |
Поверка
осуществляется по документу МКИЯ.427691.001 МП "Источники напряжения и тока стабилизированные Б3-700, Б3-800. Методика поверки", утвержденному ФБУ "УРАЛТЕСТ" 12.04.2017 года.
Основные средства поверки:
Мультиметр цифровой Fluke 8845 A, регистрационный номер в Федеральном информационном фонде 57943-14.
Катушки электрического сопротивления Р321, Р310, регистрационный номер в Федеральном информационном фонде 1162-58.
Осциллограф промышленный портативный FLUKE 124, регистрационный номер в Федеральном информационном фонде 27022-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.022-91 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне К10’16 ...30А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1-10’2 ...2-109 Гц;
ТУ 4276-140-20883295-2017 "Источники напряжения и тока стабилизированные Б3-700,
Б3-800. Технические условия"
Смотрите также
