Газоанализаторы ТП 1142, ТП 1142-01
| Номер в ГРСИ РФ: | 70994-18 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО Фирма "Анагаз", г.С.-Петербург |
Газоанализаторы ТП 1142, ТП 1142-01 (далее - ГА) предназначены для измерений и сигнализации о превышении установленных пределов объемной доли водорода в газовых средах технологических магистралей специальных установок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70994-18 |
| Наименование | Газоанализаторы |
| Модель | ТП 1142, ТП 1142-01 |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Закрытое акционерное общество Фирма "АНАГАЗ" (ЗАО Фирма "АНАГАЗ"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 32 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 70994-18: Описание типа СИ | Скачать | 14.4 MБ | |
| 70994-18: Методика поверки | Скачать | 4.8 MБ |
Описание типа
Назначение
Газоанализаторы ТП 1142, ТП 1142-01 (далее - ГА) предназначены для измерений и сигнализации о превышении установленных пределов объемной доли водорода в газовых средах технологических магистралей специальных установок.
Описание
Принцип действия ГА гермокондуктометрический, основанный на использовании зависимости теплопроводности анализируемой газовой смеси от содержания в ней водорода, так как теплопроводность последнего значительно отличается от теплопроводности остальных компонентов. Изменение теплопроводности анализируемой газовой смеси, вызванное изменением содержания водорода, приводит к изменению теплоотдачи с поверхности чувствительного элемента и в конечном итоге к изменению его сопротивления, что и служит мерой содержания водорода.
Заход анализируемой смеси обеспечивается перепадом давлений в точках отбора и сброса газовой смеси.
Конструктивно ГА представляют собой сварной кожух прямоугольной формы закрытый опломбированной крышкой с установленным на нем блоком аналитическим (БА). Внутрь сварного кожуха устанавливается врубной сменный блок - преобразователь измерительный (ПИ). Блок аналитический имеет два газовых штуцера «А» «7»для подключения к газопроводу, в котором проводится измерение объемной доли кислорода. В комплект ГА входит холодильник (ХЛ) и конденсатосборник (КС). Холодильник нормализует содержание водяных паров в анализируемой среде пропорционально температуре охлаждающей воды и формирует компенсационный сигнал по уменьшению влияния влажности на результат измерений. Конденсатосборник предназначен для сбора и удаления конденсата.
Под крышкой ГА находятся элементы зоны обслуживания, включающие в себя:
1) кнопку КОНТРОЛЬ и светодиод НОРМА;
2) элементы регулировки, закрытые опломбированной заглушкой:
- две кнопки «|» и <ф>, позволяющие перейти в режим регулировки нуля - кнопка <ф> и чувствительности - кнопка <ф> и производить регулировку «нуля», «чувствительности», а также пороговых уставок ГА в меньшую или большую сторону;
- две кнопки «У1» и «У2», позволяющие перейти в режим регулировки уставки № 1 -«У 1» и уставки № 2 - «У2»;
3) светодиоды «НУЛЬ» и «ЧУВСТВ», «У1», «У2», указывающие на активированный параметр регулировки;
4) кнопка «ХЛ», нажатие которой обеспечивает электрическое отключение холодильника от цепи ГА;
5) светодиод «ХЛ», сигнализирующий об отключении холодильника от электрической цепи ГА.
6)предохранитель;
7) светодиод «МИНУС», загорание которого указывает на то, что выходной сигнал имеет отрицательную полярность;
8) светодиод СЕТЬ.
На внутренней стороне крышки укреплены запасные плавкие вставки.
В нижней части ГА размещены 5 соединителей и винт заземления:
- XI - для подключения сети 220 В или 127 В;
- Х2 - технологический выход;
qj - ХЗ - для связи с внешними цепями сигнализации и для подачи напряжения от внешнего источника для контроля состояния ГА;
- Х4 - для выдачи выходного аналогового контрольного сигнала;
- Х5 - для подключения холодильника ХЛ.
ГА обеспечивают в диапазоне измерений объемной доли водорода от 0 до 2,5 % сигнализацию о превышении содержания водорода выше заданного уровня (уставки У1 и У2 -для варианта сигнализации с перекидными контактами реле и уставка У2 - для варианта сигнализации в виде напряжения постоянного тока 9 В).
ГА выпускаются в 4-х исполнениях;
- ТП 1142 1Г2.840.333-04 - для применения в бинарных газовых средах с сигнализацией в виде перекидных контактов реле;
- ТП 1142-01 1Г2.840.333-05 - для применения в трехкомпонентных газовых средах с сигнализацией в виде перекидных контактов реле;
- ТП 1 142 1Г2.840.333-07 - для применения в бинарных газовых средах с сигнализацией в виде напряжения постоянного тока;
- ГП 1142-01 1Г2.840.333-08 - для применения в трехкомпонентных газовых средах с сигнализацией в виде напряжения постоянного тока.
Перечень исполнений ГА указан в таблице 1.
Таблица 1 - Перечень исполнений ГА
|
Исполнения ГА |
Вариант сигнализации ГА |
Код ОКП | |
|
перекидные контакты реле |
напряжение постоянного тока | ||
|
ТП 1142 | |||
|
1Г2.840.333-04 |
+ |
- |
421511.0062 |
|
1Г2.840.333-07 |
- |
+ |
421511.0057 |
|
ТП 1142-01 | |||
|
1Г2.840.333-05 |
+ |
- |
421511.0064 |
|
1Г2.840.333-08 |
- |
+ |
421511.0059 |
По условиям эксплуатации и местам размещения ГА относятся к аппаратуре группы 2.3.1 по ГОСТ РВ 20.39.304-98, вид климатического исполнения УХЛ.
Общий вид ГА представлен на рисунке 1, холодильник ГА - на рисунке 2, кондесатосборник - на рисунке 3, схема пломбировки корпуса ГА от несанкционированного доступа и место нанесения знака утверждения типа - на рисунке 4.
Программное обеспечение отсутствует.
б) с открытой крышкой

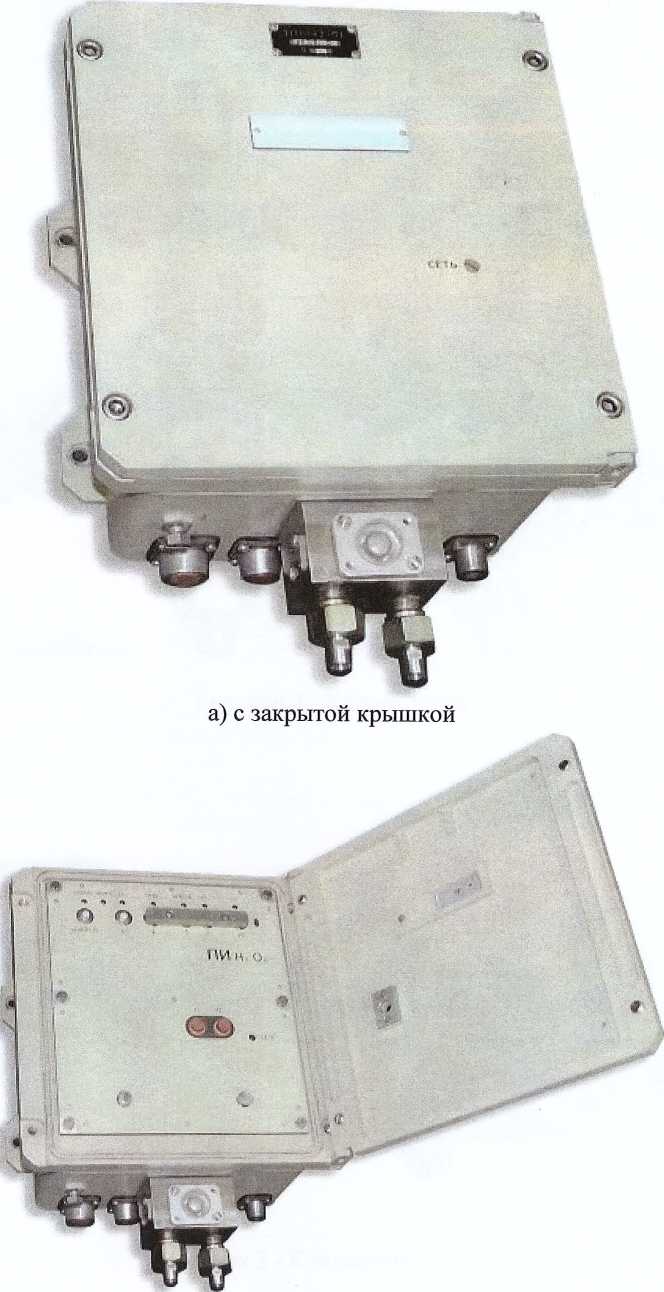

Рисунок 1 - Общий вид ГА исполнений ТП 1142 и ТП 1142-01
4-------»
Лист № 4
Всего листов 9

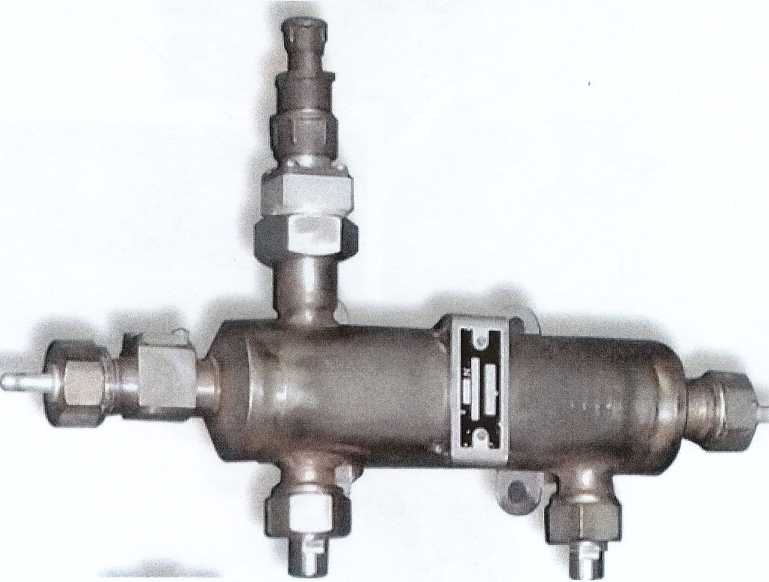

Рисунок 2 - Холодильник

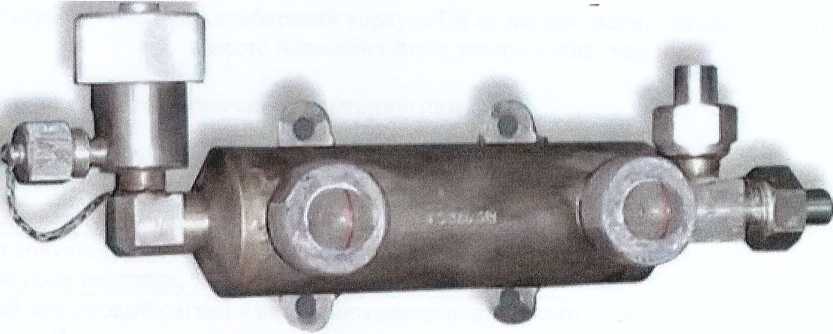

Рисунок 3 - Конденсатосборник
1 - Крышка, закрывающая доступ к элементам регулировки;
2 - Место пломбировки;
3 - Элементы регулировки, закрытые планкой (находятся под крышкой);
4 - Место нанесения знака утверждения типа.

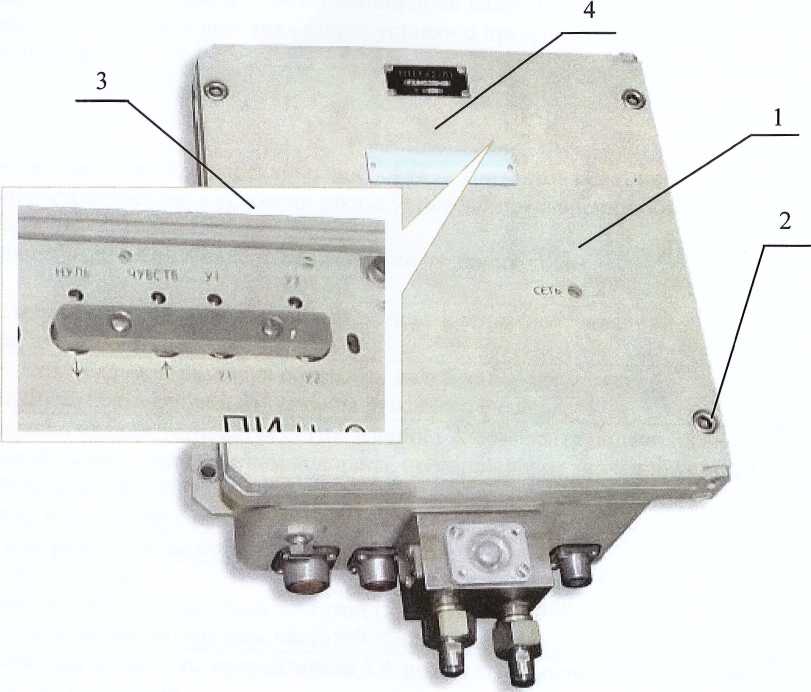

Рисунок 4 - Схема пломбировки корпуса ГА от несанкционированного доступа и место нанесения знака утверждения типа
Технические характеристики
Таблица 2 - Метрологические и технические характеристики ГА
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли водорода, % |
от 0 до 4 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли водорода, % |
±0,1 |
|
Выходной аналоговый сигнал в виде напряжения постоянного тока в диапазоне, В |
от 0 до 10 |
|
Номинальная статическая функция преобразования: |
С = k-U* |
|
Пределы суммарной абсолютной погрешности измерений объемной доли водорода, %: а) в рабочих условиях эксплуатации б) в предельных условиях эксплуатации |
±0,3 ±0,5 |
Лист № 6
Всего листов 9
|
Ц-* Наименование характеристики |
Значение |
|
ГА имеет в диапазоне измерений объемной доли водорода от 0 до 2,5 %: - две перестраиваемые в условиях заказа уставки о превышении объемной доли водорода: У1 У2 (для сигнализации в виде переключения «сухих» контактов реле) или - одну перестраиваемую в условиях заказа уставку о превышении объемной доли водорода У2 (для сигнализации в виде напряжения постоянного тока) |
в диапазоне от 0,5 до 1,5 % в диапазоне от 1,5 до 2,5 % в диапазоне от 1.5 до 2,5 % |
|
Пределы допускаемой абсолютной погрешности установки заданной уставки.% |
±0,04 |
|
Пределы допускаемой разности объемных долей водорода между значениями срабатывания и отпускания релейного сигнала, % |
±0,04 |
|
Время срабатывания устройства сигнализации ГА с момента подачи на вход ГА газовой смеси с содержанием водорода, превышающим значение уставки на 1,5 % объёмной доли водорода, до момента переключения «сухих» контактов или выдачи сигнала напряжением 9 В, с, не более |
20 |
|
Время прогрева, мин, не более |
10 |
|
Параметры питания: - напряжение переменного тока частотой (50±2) Гц или (400±2) Гц, В - напряжение переменного тока частотой (50±2) Гц, В |
220±18 127±10 |
|
Электрическая мощность, потребляемая ГА при cos ф не менее 0,7, в рабочих условиях. В А, не более |
30 |
|
Габаритные размеры, мм. не более: - ГА - холодильник - конденсатосборник - ЗИП-0 - транспортная тара |
250x340x138 265x185x58 272x110x90 300x235x205 670x560x570 |
|
Масса, мм. не более: -ГА - холодильник - конденсатосборник - ЗИП-0 - ГА в транспортной таре |
10,0 1.4 1.2 8.1 35,0 |
|
Вероятность безотказной работы ГА за время непрерывной работы в течение 5000 ч, не менее |
0,98 |
|
Средний срок службы, лет |
15 |
|
Ресурс, ч |
60000 |
|
Время непрерывной работы без обслуживания, ч, не менее |
5000 |
|
* где С - значение объемной доли водорода в анализируемой среде, %, U - значение выходного аналогового сигнала. В, к - коэффициент преобразования, равный 0,4 %/В | |
Ьаблица 3 - Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением влияющих факторов в рабочих (Др) и предельных условиях (Дпр)
эксплуатации
|
Влияющий фактор |
Ар, об. доли, % |
Аир, об. доли, % |
|
Температура окружающей среды |
±0,15 |
±0,30 |
|
Атмосферное давление |
±0,15 |
±0.30 |
|
Температура воды холодильника от 2 до 20 иС |
±0,15 |
±0,15 |
|
Изменение объемной доли диоксида углерода в анализируемой среде (только для ТП 1142-01): увеличение на 1 % уменьшение на 1 % |
-0.15 ±0.15 | |
|
Примечание - В аварийных ситуациях допускается охлаждение пресной водой температурой до 32 °C при температуре охлаждающего воздуха, превышающего температуру воды не менее чем на 2 °C. Пределы допускаемой дополнительной абсолютной погрешности ГА при аварийных условиях, объемная доля водорода ±0,3 % | ||
аблица 4 - Условия эксплуатации ГА
|
Влияющий фактор |
Область эксплуатационных условий | ||
|
нормальная |
рабочая |
предельная | |
|
Температура окружающей среды, иС |
20±2 |
от 15 до 35 |
от 0 до 50 |
|
Атмосферное давление, кПа |
100±1,3 |
от 84 до 107 |
от 80 до 294 |
|
Относительная влажность при 35 °C, % |
65±2 |
от 45 до 80 |
до 98 |
|
Температура охлаждающей воды, иС |
10 ±1 |
от 2 до 20 |
от 2 до 20 |
|
Примечание - Аварийные условия - охлаждение пресной водой температурой до 32 °C при температуре охлаждающего воздуха, превышающего температуру воды не менее чем 0/''' на 2 С | |||
Таблица 5 - Параметры анализируемой газовой среды
|
Параметры анализируемой среды |
бинарной |
трехкомпонентной |
|
Состав анализируемой среды, объемная доля, %: водорода диоксида углерода кислорода |
от 0 до 2,5 0 остальное |
от 0 до 2.5 св. 2 до 25 * остальное |
|
Избыточное давление, кПа: в точке отбора в точке сброса |
59±2,9 41±10 |
59±2,9 0 |
|
Относительная влажность, % |
95±3 | |
|
Аэрозоли щелочей, мг/м~ |
не более 1 |
Примечание - * Предельное значение объемной доли диоксида углерода в трехкомпонентной анализируемой среде оговаривается при заказе
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и на переднюю панель ГА в виде наклейки.
комплектность средства измерений
Таблица 6 - Комплектность средства измерений
|
Обозначение |
Наименование |
Количество на исполнение 1Г2.840.333- |
Примечания | |||
|
04 |
05 |
07 |
08 | |||
|
Г азоанализатор ТП 1142 ТП 1142-01 в составе: |
1 |
1 |
1 |
1 |
Комплектуется запасными плавкими вставками, в количестве 6 штук, размещенными на внутренней стороне передней крышки | |
|
1Г2.206.608-01 1Г2.206.608-03 |
Преобразователь измерительный |
1 |
1 |
1 |
1 |
Сигнализация: «сухие» контакты напряжение 9 В |
|
1Г5.883.817 |
Холодильник |
1 |
1 |
1 |
1 | |
|
1Г5.886.319 |
Конденсатосборник |
1 |
1 |
1 |
1 | |
|
1Г4.060.663-01 1Г4.060.663-02 1Г4.060.663-04 1Г4.060.663-05 |
Комплект ЗИП-0 |
1 |
1 |
1 |
1 | |
Поверка
осуществляется по документу МП-242-2112-2017 «Газоанализаторы ТП 1142, ТП 1142-01. Методика поверки», приведенному в приложении Г документа 1Г2.840.333-01 РЭ «Газоанализаторы ТП 1142. ТП 1142-01. Руководство по эксплуатации», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 января 2017 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси состава водород - азот, водород - диоксид углерода - азот (Г'СО 10531-2014, 10532-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ГА с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ РВ 20.39.304-98
1Г2.840.333-01 ТУ Газоанализаторы ТП 1142. ТП 1142-01. Технические условия
зготовитель
Закрытое акционерное общество Фирма «АНАГАЗ» (ЗАО Фирма «АНАГАЗ») ИНН 7809011591
Адрес: 109103, г. Санкт-Петербург, Дерптский пер., д.З
Телефон: (812) 251-80-39, факс: (812) 251-75-63
(2
'В 1
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» ио проведению испытаний средств измерений в целях утверждения типа № RA.RU.311 541 от 23.03.2016 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
С.С. Голубев
2018 г.
[ИИ да, ых юе :ти :ит
и
ый рь >1Й 1У> ит
>1Х ет й.
и ке
гй
ie
'Й
л
