Компараторы-анализаторы фазовые VCH-323 ЯКУР.411146.034

Номер в ГРСИ РФ: 70997-18
Производитель / заявитель: ЗАО "Время-Ч", г.Нижний Новгород
Скачать
70997-18: Описание типа СИ Скачать 187.6 КБ
70997-18: Методика поверки ЯКУР.411146.034РЭ Скачать 744.3 КБ
Нет данных о поставщике
Компараторы-анализаторы фазовые VCH-323 ЯКУР.411146.034 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Компараторы-анализаторы фазовые VCH-323 ЯКУР.411146.034 (далее - компараторы) предназначены для измерений относительной разности и нестабильности частот, а также спектральной плотности фазовых флуктуаций сигналов с частотами от 1 до 100 МГц.

Информация по Госреестру

Основные данные
Номер по Госреестру 70997-18
Наименование Компараторы-анализаторы фазовые
Модель VCH-323 ЯКУР.411146.034
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 11.05.2023
Производитель / Заявитель

ЗАО "Время-Ч", г.Нижний Новгород

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 27
Найдено поверителей 4
Успешных поверок (СИ пригодно) 27 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

70997-18: Описание типа СИ Скачать 187.6 КБ
70997-18: Методика поверки ЯКУР.411146.034РЭ Скачать 744.3 КБ

Описание типа

Назначение

Компараторы-анализаторы фазовые VCH-323 ЯКУР.411146.034 (далее - компараторы) предназначены для измерений относительной разности и нестабильности частот, а также спектральной плотности фазовых флуктуаций сигналов c частотами от 1 до 100 МГц.

Описание

Принцип действия компараторов основан на прямой цифровой обработке входных сигналов для расчета их характеристик без каких-либо преобразований в аналоговых схемах (кроме усиления).

Используемая схема компараторов позволяет значительно снизить влияние шумов аналого-цифровых преобразователей на результаты измерений благодаря использованию кросскорреляционной обработки выборок разностей фаз, полученных в двух параллельных измерительных каналах.

Конструктивно компараторы выполнены в виде моноблока с разъемами VGA, USB, LAN, PS/2 на задней панели и функционально содержат два одинаковых измерительных канала, каждый из которых предназначен для вычисления разности фаз между двумя анализируемыми сигналами.

Компараторы имеют три измерительных входа «X», «Y», «Z», что позволяет реализовать два режима работы: «Два входа» - данный режим позволяет уменьшить шумы, вносимые компаратором, при измерении характеристик разности частот двух сигналов с помощью кросскорреляционной обработки; «Три входа» - в данном режиме при вычислении характеристик нестабильности частоты используется кросскорреляционная обработка по методу трех генераторов.

Внешний вид компаратора, места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и знака поверки представлены на рисунках 1, 2.

место нанесения

место нанесения знака утверждения типа

Рисунок 1 - Внешний вид компаратора (вид спереди)

знака поверки

Места пломбировки от несанкционированного доступа

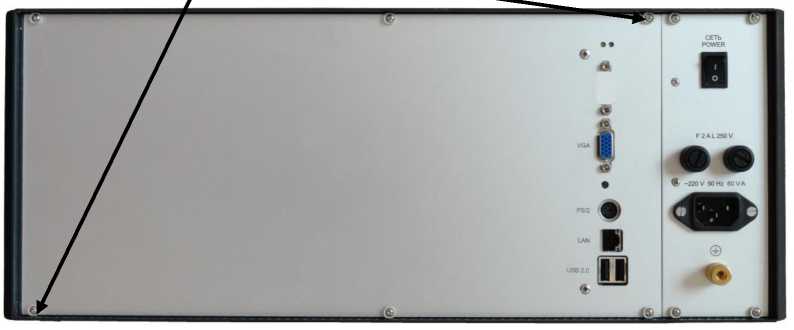

Рисунок 2 - Внешний вид компаратора (вид сзади)

Программное обеспечение

Метрологически значимая часть ПО компаратора представляет программный продукт: Программа компаратор частотный VCH-323 RU^KyP.00012-01.

Идентификационные данные (признаки) метрологической значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VCH-323 RU.ЯКУР.00012-01

Номер версии (идентификационный номер) ПО

17.3

Цифровой идентификатор ПО

6B285DF4

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

Конструкция компаратора исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон значений частоты входных синусоидальных сигналов, Гц

от 1-106 до 1-108

Среднеквадратическое значение напряжения входных синусоидальных сигналов, на нагрузке 50 Ом, В

от 0,6 до 1,2

Диапазон частот анализа спектральной плотности мощности фазовых шумов, Гц

от 1 до 1-105

Наименование характеристики

Значение

Пределы допускаемой основной погрешности измерений (нестабильность частоты, вносимая прибором - среднее квадратическое относительное двухвыборочное отклонение, СКДО) для входных синусоидальных сигналов в режиме «Два входа» пары сигналов YX и в режиме «Три входа» для сигнала X (кросс-СКДО) при времени измерения: - полоса пропускания 100 Гц: - 0,01 с

±340-13

- 0,1 с

±Ь10-13

- полоса пропускания 1 Гц:

- 1 с

±Ь10-14

- 10 с

±540-15

- 100 с

±Ь10-15

- 1 ч

±340-16

- 1 сут

±Ь10-16

Пределы допускаемой основной погрешности измерений (нестабильность частоты, вносимая прибором - среднее квадратическое относительное двухвыборочное отклонение, СКДО) для входных синусоидальных сигналов в режиме «Три входа» при времени измерения:

- полоса пропускания 100 Гц:

- 0,01 с

±540-12

- 0,1 с

±640-13

- полоса пропускания 1 Гц:

- 1 с

±340-14

- 10 с

±540-15

- 100 с

±240-15

- 1 ч

±540-16

- 1 сут

±140-16

Уровень собственных фазовых шумов при частоте входного сигнала 5 МГц в режиме «Два входа» для пары сигналов YX, при частоте анализа, дБн/Гц: - 1 Гц

-135

- 10 Гц

-150

- 100 Гц

-155

- 1 кГц

-160

- 10 кГц

-163

- 100 кГц

-163

Уровень собственных фазовых шумов при частоте входного сигнала 10 МГц в режиме «Два входа» для пары сигналов YX, при частоте анализа, дБн/Гц:

- 1 Гц

-130

- 10 Гц

-145

- 100 Гц

-153

- 1 кГц

-158

- 10 кГц

-160

- 100 кГц

-160

Наименование характеристики

Значение

Уровень собственных фазовых шумов при частоте входного сигнала 100 МГц в режиме «Два входа» для пары сигналов YX, при частоте анализа, дБн/Гц:

- 1 Гц

-110

- 10 Гц

-127

- 100 Гц

-140

- 1 кГц

-143

- 10 кГц

-150

- 100 кГц

-155

Уровень собственных фазовых шумов при частоте входного сигнала 5 МГц в режиме «Три входа» для сигнала X, при частоте анализа, дБн/Гц:

- 1 Гц

-135

- 10 Гц

-150

- 100 Гц

-155

- 1 кГц

-160

- 10 кГц

-163

- 100 кГц

-163

Уровень собственных фазовых шумов при частоте входного сигнала

10 МГц в режиме «Три входа» для сигнала X, при частоте анализа, дБн/Гц: - 1 Гц

-130

- 10 Гц

-145

- 100 Гц

-153

- 1 кГц

-158

- 10 кГц

-160

- 100 кГц

-160

Уровень собственных фазовых шумов при частоте входного сигнала 100 МГц в режиме «Три входа» для сигнала X, при частоте анализа, дБн/Гц:

- 1 Гц

-110

- 10 Гц

-127

- 100 Гц

-140

- 1 кГц

-143

- 10 кГц

-150

- 100 кГц

-155

Уровень собственных фазовых шумов при частоте входного сигнала 5 МГц в режиме «Три входа» для пар сигналов YX, ZX, при частоте анализа, дБн/Гц:

- 1 Гц

-130

- 10 Гц

-143

- 100 Гц

-145

- 1 кГц

-148

- 10 кГц

-148

- 100 кГц

-148

Наименование характеристики

Значение

Уровень собственных фазовых шумов при частоте входного сигнала 10 МГц в режиме «Три входа» для пар сигналов YX, ZX, при частоте анализа, дБн/Гц:

- 1 Гц

-127

- 10 Гц

-135

- 100 Гц

-143

- 1 кГц

-145

- 10 кГц

-145

- 100 кГц

-146

Уровень собственных фазовых шумов при частоте входного сигнала 100 МГц в режиме «Три входа» для пар сигналов YX, ZX, при частоте анализа, дБн/Гц:

- 1 Гц

-107

- 10 Гц

-115

- 100 Гц

-127

- 1 кГц

-133

- 10 кГц

-140

- 100 кГц

-143

Пределы допускаемой дополнительной погрешности измерения (амплитуда паразитной фазовой модуляции (ПФМ) при наличии разности частот

±2,040-12

входных сигналов, с

Пределы допускаемой дополнительной погрешности измерения (температурный коэффициент изменения фазы (ТКФ), с/°С

±5,040-12

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (ширина х высота х длина), мм, не более

449x184x339

Масса, кг, не более

12

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220+22 50+1

Потребляемая мощность от сети переменного тока, В •А, не более

60

Нормальные условия измерений:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

- относительная влажность при температуре воздуха 25 °С, %

20±5 от 70 до 106,7 до 80

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

- относительная влажность при температуре воздуха 25 °С, %

от 5 до 40 от 70 до 106,7 до 80

Знак утверждения типа

наносится на лицевую панель компаратора и титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу).

Комплектность

Таблица 4 - Комплектность поставки компаратора

Наименование

Обозначение

Кол-во, шт.

Компаратор-анализатор фазовый

VCH-323 ЯКУР.411146.034

1

Вставка плавкая ВП2Б-1В 2 А

ОЮ0.481.005 ТУ-Р

6

Кабель соединительный ВЧ

SMA/BNC, 0,2 м ЯКУР.685670.154

3

Кабель соединительный ВЧ

SMA/ SMA, 1,5 м ЯКУР.685670.547

1

Кабель сетевой

SCZ-1

1

Адаптер N-BNC

33 N-BNC-50-1/133 UE

1

Делитель мощности

ZA3CS-400-3W-S

2

Руководство по эксплуатации

ЯКУР.411146.034РЭ

1

Формуляр

ЯКУР.411146.034ФО

1

Ящик укладочно-транспортный

ЯКУР.323361.034

1

Поверка

осуществляется по документу ЯКУР.411146.034РЭ «Компаратор-анализатор фазовый VCH-323

ЯКУР.411146.034. Руководство по эксплуатации», Приложение А «Методика поверки», утверждённому ФГБУ «ГНМЦ» Минобороны России 02.10.2017 г.

Основное средство поверки: генератор рубидиевый опорный LPFRS-01 (рег. № 28435-04).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых компараторов с требуемой точностью.

Знак поверки наносится на корпус компаратора методом наклейки и в свидетельство о поверке в виде оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ЯКУР.411146.034ТУ Компаратор-анализатор фазовый VCH-323 ЯКУР.411146.034.

Технические условия
