Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 предназначены для измерений объемного расхода и объема жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру 71005-18
Наименование Расходомеры-счетчики жидкости ультразвуковые
Модель PanaFlow Z3
Страна-производитель ИРЛАНДИЯ
Срок свидетельства (Или заводской номер) 11.05.2023
Производитель / Заявитель

Фирма "GE Sensing EMEA", Ирландия; Фирма "GE Infrastructure Sensing, LLC", США

ИРЛАНДИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 2
Найдено поверителей 1
Успешных поверок (СИ пригодно) 2 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

71005-18: Описание типа СИ Скачать 551 КБ
71005-18: Методика поверки МП 0704-1-2017 Скачать 420.3 КБ

Описание типа

Назначение

Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 предназначены для измерений объемного расхода и объема жидкости.

Описание

Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времен прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 по потоку и против потока пропорциональна объемному расходу жидкости.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 состоят из шести ультразвуковых преобразователей LX, установленных в корпусе из углеродистой или нержавеющей стали, и электронно-вычислительного блока XMT.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 с электронновычислительным блоком XMT1000 имеют обозначение модели PF10-Z3.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.

Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 выполняет следующие функции:

- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

- вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;

- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;

- индикация измеренных и вычисленных значений;

- передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;

- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3

не предусмотрено. Нанесение знака поверки на расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 не предусмотрено.

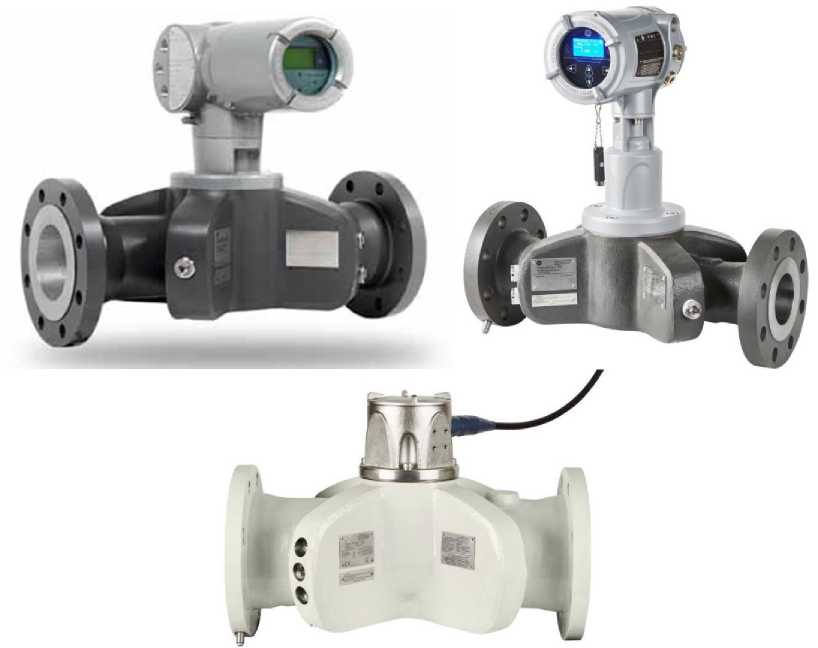

Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3

Программное обеспечение

Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.

Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.

Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow Z3 или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MPU Software (Flow Board software revision)

MODBUS MAP (Flow Board software revision)

Номер версии (идентификационный номер) ПО*

3120 и выше, 3.2.4.7 и выше

2.8.8 и выше, 4.1.9 и выше

Цифровой идентификатор ПО

* номер версии приведен в паспорте

Технические характеристики

Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3

Наименование характеристики

З

Значение

Номинальный диаметр

DN80

DN100

DN150

DN200

DN250

DN300

DN350

DN400

DN450

DN500

DN600

Наименьший объемный расход, м3/ч

9,1

14,1

31,8

56,5

83

118

143

187

237

293

424

Наибольший объемный расход*, м3/ч

220

340

760

1360

2085

2950

3563

4670

5928

7337

10601

Диапазон скорости потока, м/с

от 0,03 до 12,19

Пределы допускаемой относительной погрешности при  измерении  объемного  расхода  и  объема

жидкости, %

±0,5; ±0,25**

* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя);

* * Специальное исполнение с поверкой проливным методом во всем диапазоне объемного расхода.

Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3

Наименование характеристики

Значение

Номинальный диаметр

DN80 DN100 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600

Измеряемая среда

однофазные жидкости с высокой звукопроводимостью

Температура измеряемой среды, °С - корпус из углеродистой стали - корпус из нержавеющей стали

от -28,9 до +80 от -40 до +85

Максимальное давление измеряемой среды, МПа

24

Выходные сигналы

аналоговый* (от 4 до 20 мА); частотный (от 0 до 10000 Гц); импульсный

Цифровые интерфейсы связи

Modbus RS485, HART, Foundation Fieldbus FISCO

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

- напряжение постоянного тока, В

220^22

50±2 от 12 до 28

Потребляемая мощность, В^А, не более

10

Наименование характеристики

Значение

Номинальный диаметр

DN80

DN100

DN150

DN200

DN250

DN300

DN350

DN400

DN450

DN500

DN600

Габаритные размеры**, мм, не более - длина - высота - ширина

508

540

247

508

578

297

661

648

355

762

707

401

812

783

493

914

834

540

1016

875

577

1066

974

615

1270 1088

740

1320 1199

832

Масса**, кг, не более:

75

103

163

232

367

467

554

731

878

1100

1525

Условия эксплуатации:

- температура окружающей среды для исполнения с корпусом из нержавеющей стали, °С

- температура окружающей среды для исполнения с корпусом из углеродистой стали, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от -40 до +60***

от -40 до +50*** до 95 % без конденсации влаги от 84,0 до 106,7

Средний срок службы, лет

25

Средняя наработка на отказ, ч

60000

Маркировка взрывозащиты

1Exd IIB+H2 T6 Gb

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP66

* Применение аналогового выходного сигнала, может вызывать появление дополнительной погрешности.

**Приведены максимальные значения, точные значения зависят от исполнения и приведены в технической документации.

*** Температура работы дисплея от минус 25 °С.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.

Комплектность

Таблица 4 - Комплектность расходомеров-счетчиков жидкости ультразвуковых

PanaFlow Z3

Наименование

Обозначение

Количество

Расходомер-счетчик жидкости ультразвуковой

PanaFlow Z3

1 шт.

Программный пакет Vitality*

1 экз.

Руководство по эксплуатации

910-311

1 экз.

Паспорт

1 экз.

Методика поверки

МП 0704-1-2017 (с изменением № 1)

1 экз.

* поставляется дополнительно по заказу.

Сведения о методах измерений

приведены в разделе 1.2 «Принципы работы» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта №256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC, США
