Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ
| Номер в ГРСИ РФ: | 71006-18 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "GE Sensing EMEA", Ирландия |
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ предназначены для измерений объемного расхода и объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71006-18 |
| Наименование | Расходомеры-счетчики жидкости ультразвуковые |
| Модель | PanaFlow LZ |
| Страна-производитель | ИРЛАНДИЯ |
| Срок свидетельства (Или заводской номер) | 11.05.2023 |
Производитель / Заявитель
Фирма "GE Sensing EMEA", Ирландия; Фирма "GE Infrastructure Sensing, LLC", США
ИРЛАНДИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 91 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 91 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 71006-18: Описание типа СИ | Скачать | 154.2 КБ | |
| 71006-18: Методика поверки МП 0705-1-2017 | Скачать | 444.8 КБ |
Описание типа
Назначение
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ предназначены для измерений объемного расхода и объема жидкости.
Описание
Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времени прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ по потоку и против потока пропорциональна объемному расходу жидкости.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ состоят из одной или двух пар ультразвуковых преобразователей WT или BWT, установленных в корпусе из углеродистой или нержавеющей стали, и электронно-вычислительного блока XMT1000.
Электронно-вычислительный блок оснащен дисплеем и панелью с магнитной клавиатурой и может иметь локальную и удаленную установку относительно корпуса.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.
Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ выполняет следующие функции:
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
- вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
- индикация измеренных и вычисленных значений;
- передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

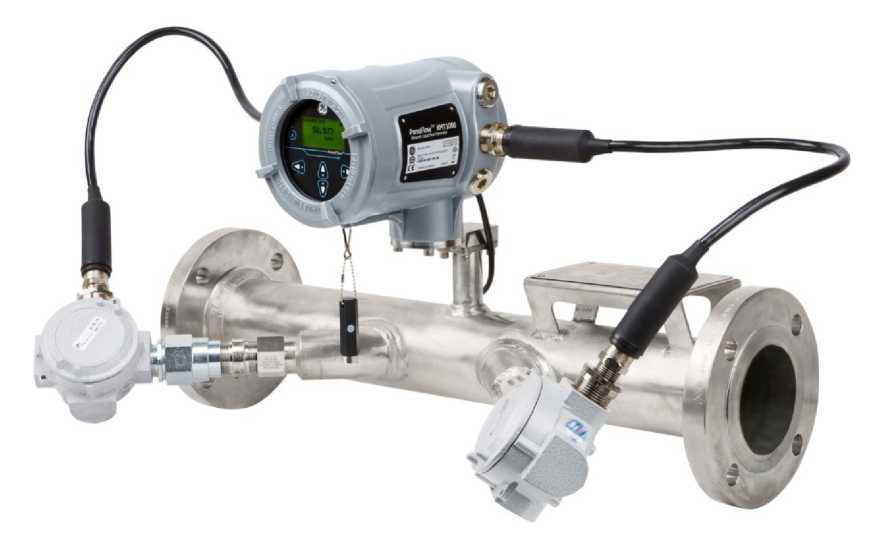

Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ не предусмотрено.
Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
Программное обеспечение
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.
Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.
Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow LZ или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MPU Software (Flow Board software revision) |
MODBUS MAP (Flow Board software revision) |
|
Номер версии (идентификационный номер) ПО* |
3.2.4.7 и выше |
4.1.9 и выше |
|
Цифровой идентификатор ПО |
- |
- |
|
* номер версии приведен в паспорте | ||
Технические характеристики
Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
|
Наименьший объемный расход*, м3/ч |
4,3 |
10,8 |
17,0 |
38,2 |
67,9 |
106,0 |
|
Наибольший объемный расход*, м3/ч |
86 |
220 |
340 |
760 |
1360 |
2153 |
|
Диапазон скорости потока, м/с |
от 0,03 до 12,19 | |||||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости**, % |
±0,5 (при проливном методе поверки) ±1,0 (при имитационном методе поверки) | |||||
|
* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя). | ||||||
Таблица 3 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
Наименьший объемный расход*, м3/ч |
152,6 |
207,7 |
270 |
343,4 |
423 |
610 |
|
Наибольший объемный расход*, м3/ч |
3100 |
4220 |
5512 |
6975 |
8612 |
12400 |
|
Диапазон скорости потока, м/с |
от 0,03 до 12,19 | |||||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, % |
±0,5 (при проливном методе поверки) ±1,0 (при имитационном методе поверки) | |||||
|
* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя). | ||||||
Таблица 4 - Основные технические характеристики расходомеров-счетчиков жидкости
ультразвуковых PanaFlow LZ_________________________________________________________
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
однофазные жидкости с высокой звукопроводимостью |
|
Температура измеряемой среды, °С |
от -40 до +100 от -190 до +600* |
|
Максимальное давление измеряемой среды, МПа |
24 |
|
Выходные сигналы |
аналоговый** (от 4 до 20 мА); частотный (от 0 до 10000 Гц); импульсный |
|
Цифровые интерфейсы связи (выбираются по заказу) |
Modbus RS485, HART 7.0, Foundation Fieldbus FISCO, LAS |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
220122 50±2 от 12 до 28 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Габаритные размеры электронно-вычислительного блока, мм, не более - длина - ширина - высота |
208 168 168 |
|
Масса электронно-вычислительного блока, кг, не более |
4,5 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +60*** до 95 % без конденсации влаги от 84,0 до 106,7 |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
60000 |
|
* Специальное исполнение по заказу. * * Применение аналогового выходного сигнала, может вызывать появление дополнительной погрешности. * ** Температура работы дисплея от минус 25 °С. | |
Таблица 5 - Основные технические характеристики расходомеров-счетчиков жидкости
ультразвуковых PanaFlow LZ_________________________________________________________
|
Наименование характеристики |
Значение | |||||||
|
Номинальный диаметр |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
|
Габаритные размеры, мм, не более - длина |
602,4 |
609,6 |
609,6 |
609,6 |
762,0 |
762,0 |
914,4 |
914,4 |
|
- ширина |
333,8 |
491,4 |
491,4 |
570,7 |
621,5 |
675,6 |
726,4 |
758,2 |
|
- высота |
356,1 |
391,0 |
435,5 |
503,9 |
561,5 |
632,5 |
683,3 |
721,2 |
|
Масса, кг, не более |
21,0 |
32,5 |
45,3 |
84,6 |
125,1 |
193,9 |
241,8 |
280,4 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.
Комплектность
Таблица 6 - Комплектность расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
PanaFlow LZ |
1 шт. |
|
Программный пакет Vitality* |
- |
1 экз. |
|
Руководство по монтажу |
910-316 |
1 экз. |
|
Руководство по эксплуатации |
910-313 |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 0705-1-2017 |
1 экз. |
|
* Поставляется дополнительно по заказу. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта №256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC,
США
