Системы ультразвуковые UTxx-V72 мод. 41, 45
| Номер в ГРСИ РФ: | 71033-18 |
|---|---|
| Производитель / заявитель: | Фирма "GE Inspection Technologies GmbH", Германия |
Системы ультразвуковые UTxx-V72 модификаций 41, 45 (далее - системы) предназначены для выявления и измерений глубины залегания дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, измерений толщины изделия.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71033-18 |
| Наименование | Системы ультразвуковые |
| Модель | UTxx-V72 мод. 41, 45 |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 11.05.2023 |
Производитель / Заявитель
Фирма "GE Sensing & Inspection Technologies GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 15.12.2024 |
Поверители
Скачать
| 71033-18: Описание типа СИ | Скачать | 144.5 КБ | |
| 71033-18: Методика поверки МП 2512-0005-2017 | Скачать | 2.6 MБ |
Описание типа
Назначение
Системы ультразвуковые UTxx-V72 модификаций 41, 45 (далее - системы)
предназначены для выявления и измерений глубины залегания дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, измерений толщины изделия.
Описание
Принцип действия систем основан на акустическом методе неразрушающего контроля. Ультразвуковые колебания (далее - УЗК), генерируемые преобразователем, распространяются в контролируемом объекте, отражаясь от поверхности дефекта или границ двух сред, возвращаются обратно, преобразуются в электрический сигнал и обрабатываются электронным блоком.
Конструктивно системы состоят из электронного блока и ультразвукового иммерсионного преобразователя, подключаемого к электронному блоку с помощью кабеля. Управление системой осуществляется с помощью программного продукта, установленного на компьютер.
Системы выпускаются в модификациях 41, 45, которые отличаются интерфейсом связи. В модификации 41 используется интерфейс связи USB 2.0, в модификации 45 используется интерфейс связи LAN.

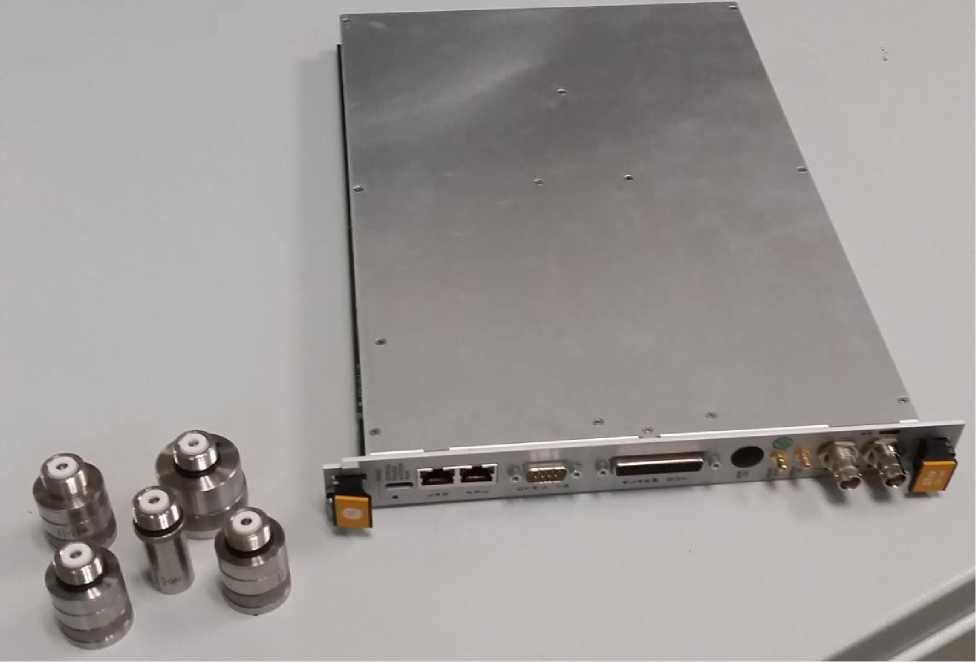

Общий вид системы представлен на рисунке 1.
Рисунок 1 - Общий вид системы

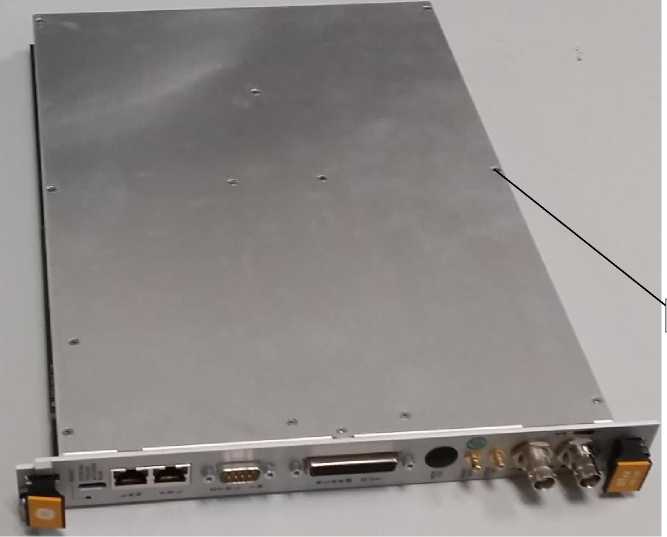

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Системы имеют автономное программное обеспечение (далее - ПО), предназначенное для управления системой, сбора, обработки, регистрации, передачи данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UTxx |
|
Номер версии (идентификационный номер) ПО* |
не ниже 4.ХХ |
|
Цифровой идентификатор ПО** |
46d6b322177f83f9015f5 9b21dc6cba9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
*ХХ - часть номера версии, которая отвечает за метрологически незначимую часть ПО. ** Контрольная сумма указана для версии ПО 4:11.60/0 Актуальные данные приведены в технической документации при поставке. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины изделия или глубины залегания дефекта при работе с прямым преобразователем (по стали), мм |
от 3 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений толщины изделия или глубины залегания дефекта при работе с прямым преобразователем (по стали), мм |
±(0,1+0,02Х)* |
|
Дискретность отсчета, мм |
0,001 |
|
* Х - измеряемая величина, мм |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон регулировки усиления, дБ |
от 0 до 110 |
|
Шаг регулировки усиления, дБ |
0,5 |
|
Диапазон показаний временных интервалов, мкс |
от 1 до 5000 |
|
Диапазон установки скорости распространения УЗК, м/с |
от 1000 до 7000 |
|
Г абаритные размеры электронного блока, мм, не более |
30х235х430 |
|
Масса электронного блока, кг, не более |
1,2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от +15 до +25 95 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 18000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность поставки средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь ультразвуковой иммерсионный с рабочей частотой от 1 до 15 МГ ц |
- |
1* шт. |
|
Электронный блок |
1 шт. | |
|
Комплект кабелей |
- |
1 шт. |
|
Компьютер** |
1 шт. | |
|
ПО |
UTxx |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 2512-0005-2017 |
1 экз. |
|
* количество и тип преобразователей определяется договором поставки. * * определяется договором поставки | ||
Сведения о методах измерений
приведены в Руководстве по эксплуатации Систем ультразвуковых UTxx-V72 модификаций
41, 45 (Версия от июня 2006 года); Раздел 2.
Нормативные документы
Техническая документация фирмы Baker Hughes Digital Solutions GmbH, Германия
