Газоанализаторы стационарные ИГМ-10ИК и ИГМ-10Э

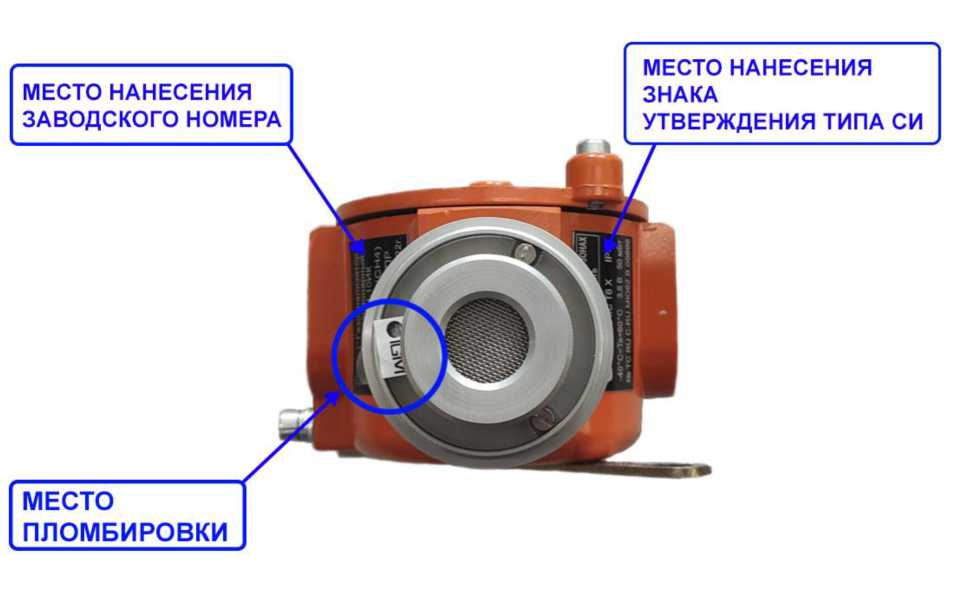

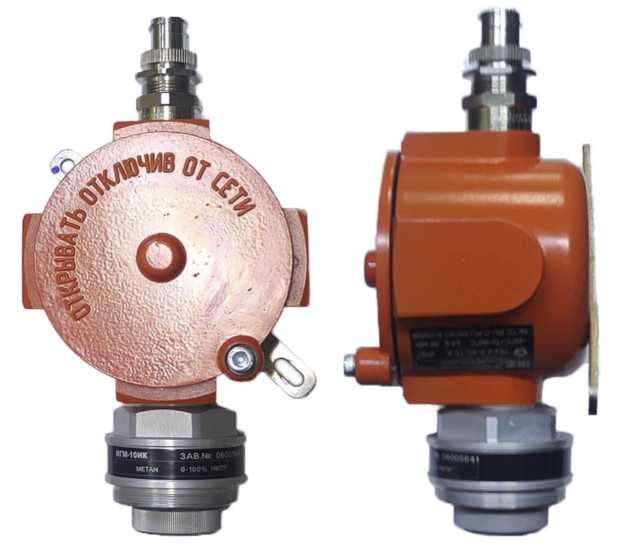

Идентификационные данные (признаки)

Значение

Газоанализатор стационарный

ИГМ-10ИК-Х-1 (Т)

ИГМ-10Э-Х-1 (Т)

ИГМ-10ИК-Х-2 (Т)

ИГМ-10Э-Х-2 (Т)

Идентификационное наименование ПО

igm10-x-x 1_v1.03r.hex

igm10-x-2x_v1.03r.hex

Номер версии (идентификационный номер) ПО

1.03

1.03

Цифровой идентификатор ПО

0x1CC1

0x78E2

Алгоритм вычисления контрольной суммы исполняемого кода

CRC16 CCITT

CRC16 CCITT

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице.

Исполнение газоанализатора

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний Т0,9, с

абсолютной

относительной

1

2

3

4

5

6

7

ИГМ-ЮИК-01-Y (Т)

метан (СН4)

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 4,4 % (от 0 до 100 % НКПР)

±(0,09 %+0,03-С*) (±(2 % НКПР+0,03^С*)

-

5

ИГМ-ЮИК-02-Y (Т)

пропан (С3Н8)

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 1,7 % (от 0 до 100 % НКПР)

±(0,03 %+0,03-С*) (±(2 % НКПР+0,03-С*))

-

5

ИГМ-ЮИК-03-Y (Т)

н-гексан (СбН14)

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

-

5

ИГМ-ЮИК-04-Y (Т)

диоксид углерода (CO2)

от 0 до 2,5 %

от 0 до 2,5 %

±0,15 %

-

5

ИГМ-ЮЭ-01-Y (Т)

кислород (О2)

от 0 до 30 %

от 0 до 30 %

±0,5 %

-

30

ИГМ-ЮЭ-02-Y (Т)

оксид углерода (CO)

от 0 до 2000 млн 1

от 0 до 40 млн-1 включ.

±4 млн-1

-

30

св. 40 до 2000 млн-1

-

±10 %

ИГМ-ЮЭ-03-Y (Т)

сероводород (H2S)

от 0 до 100 млн 1

от 0 до 7,5 млн-1 включ.

±1,5 млн-1

-

30

св. 7,5 до 100 млн-1

-

±20 %

ИГМ-ЮЭ-03/l-Y (Т)

сероводород (H2S)

от 0 до 20 млн-1

от 0 до 5 млн-1 включ.

±0,5 млн-1

-

30

св. 5 до 20 млн-1

-

±10 %

ИГМ-ЮЭ-ОЗ/2-Y (Т)

сероводород (H2S)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ.

±1,0 млн-1

-

30

св. 10 до 50 млн-1

-

±10 %

ИГМ-ЮЭ-ОЗ/3-Y (Т)

сероводород (H2S)

от 0 до 10 млн-1

от 0 до 5 млн-1 включ.

±0,5 млн-1

-

30

св. 5 до 10 млн-1

-

±10 %

ИГМ-ЮЭ-04-Y (Т)

сероводород высоких концентраций

от 0 до 500 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

45

св. 10 до 500 млн-1

-

±20 %

1

2

3

4

5

6

7

ИГМ-ЮЭ-05-Y (Т)

диоксид серы (SO2)

от 0 до 20 млн-1

от 0 до 2,5 млн-1 включ.

±0,5 млн-1

-

30

св. 2,5 до 20 млн-1

-

±20 %

ИГМ-ЮЭ-06-Y (Т)

диоксид серы высоких концентраций

от 0 до 2000 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

40

св. 10 до 2000 млн-1

-

±20 %

ИГМ-ЮЭ-07-Y (Т)

оксид азота (NO)

от 0 до 250 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

40

св. 10 до 250 млн-1

-

± 20 %

ИГМ-ЮЭ-08-Y (Т)

диоксид азота (NO2)

от 0 до 30 млн-1

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

30

св. 1 до 30 млн-1

-

±20 %

ИГМ-ЮЭ-09-Y (Т)

аммиак (NH3)

от 0 до 100 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

40

св. 10 до 100 млн-1

-

±20 %

ИГМ-ЮЭ-10-Y (Т)

аммиак высоких концентраций

от 0 до 1000 млн-1

от 0 до 30 млн-1 включ.

±6 млн-1

90

св. 30 до 1000 млн-1

-

±20 %

ИГМ-ЮЭ-11-Y (Т)

водород (H2)

от 0 до 4 %

от 0 до 2 %

±0,1 %

-

60

ИГМ-ЮЭ-12-Y (Т)

цианистый водород (HCN)

от 0 до 30 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

70

св. 10 до 30 млн-1

-

±20 %

ИГМ-ЮЭ-13-Y (Т)

метанол СНзОН

от 0 до 200 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

200

св. 10 до 200 млн-1

-

±20 %

ИГМ-ЮЭ-14-Y (Т)

этанол (C2H6O)

от 0 до 200 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

30

св. 10 до 200 млн-1

±20 %

1

2

3

4

5

6

7

ИГМ-10Э-15^(Т)

фтороводород (HF)

от 0 до 10 млн-1

от 0 до 0,5 млн-1 включ.

±0,1 млн-1

-

90

св. 0,5 до 10 млн-1

-

±20 %

Примечания:

1) *С - значение объемной доли подаваемого компонента, % (% НКПР);

2) Значения НКПР в соответствии с ГОСТ 31610.20-1-2020;

3) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы только для смесей, содержащих только один горючий компонент.

4) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений в единицах измерений массовой концентрации, мг/м3. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, и наоборот, проводят по формуле: C=Y*M/Vm (или Y= С* Vm/М), где С - массовая концентрация компонента, мг/м3; Y - объемная доля компонента, млн-1; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя -воздуха, равный 24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

5) Допускается поставка газоанализаторов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице для соответствующего определяемого компонента, но не превышающей ее. Пределы допускаемой основной погрешности для такого диапазона должны соответствовать указанным в таблице для ближайшего большего диапазона измерений.

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов ИГМ-10Э (кроме исполнения ИГМ-1(T')-03/Z-Y (Т)) для диапазона температур от -30 °С до +15 °С и от +25 °С до +50 °С

±1,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов ИГМ-10Э исполнения ИГМ-10'')-03/Z-Y (Т) для диапазона температур от -40 °С до +15 °С и от +25 °С до +50 °С

±0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов ИГМ-10ИК (кроме исполнения ИГМ-10ИК-04-У (Т)) для диапазонов температур:

- от -10 °С до +15 °С включ. и св. +25 °С до +40 °С

- от -40 °С до -10 °С включ. и св. +40 °С до +60 °С

- от -60 °С до -40 °С включ.

±2,0

±4,0

±6,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов ИГМ-10ИК исполнения ИГМ-10ИК-04-У (Т):

- для диапазона температур от -10 °С до +15 °С и от +25 °С до +40 °С

±2,0

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды от нормальной в диапазоне до 95 % (без конденсации) на каждые 10 %, в долях от предела допускаемой основной погрешности для газоанализаторов ИГМ-10ИК и ИГМ-10Э (кроме исполнения ИГМ-10Э-03^-У (Т))

±0,1

Пределы допускаемой дополнительной погрешности от изменения атмосферного давления от нормального на каждые 3,3 кПа в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности для газоанализаторов ИГМ-10ИК и ИГМ-10Э

±0,5

Наименование характеристики

Значение

Время прогрева, с, не более

60

Напряжение питания:

-для исполнения с внешним питанием, В (постоянного тока)

-для исполнения с питанием от батареи, В (постоянного тока)

от 12 до 28 от 3,0 до 3,61)

Потребляемая мощность, Вт, не более

- для исполнений ИГМ-10ИК-Х-1 (Т), ИГМ-10Э-Х-1 (Т) - для исполнений ИГМ-10ИК-Х-2 (Т), ИГМ-10Э-Х-2 (т)

0,5 0,05

Наименование характеристики

Значение

Выходной сигнал:

- для исполнений ИГМ-10ИК-Х-1 (Т), ИГМ-10Э-Х-1 (Т)

- цифровой

- аналоговый токовый, мА

- дискретные (реле электромеханическое)

- для исполнений ИГМ-10ИК-Х-2 (Т), ИГМ-10Э-Х-2 (Т)

- цифровой

- аналоговый токовый, мА

- дискретные (транзисторные выходы типа «открытый сток»)

RS-485 от 4 до 202) 3

RS-4853) от 4 до 20 4) 2

Габаритные размеры, мм, не более - длина - ширина - высота

225 125

95

Масса, кг, не более

1,5

Условия эксплуатации:

- температура окружающей среды5), °С:

- для исполнений ИГМ-10Э-Х-У (-30) (кроме исполнения ИГМ-10Э-03/Z-Y (-40))

- для исполнений ИГМ-ЮЭ-03/Z-Y (-40)

- для исполнений ИГМ-10ИК-Х-У (-60) (кроме ИГМ-10ИК-04-У (-10)

- для исполнений ИГМ-ЮИК-Х-Y (-40) (кроме ИГМ-10ИК-04-У (-10)

- для исполнений ИГМ-ЮИК-Х-Y (-10) (кроме ИГМ-10ИК-04-У (-10)

- для исполнений ИГМ-10ИК-04-У (-10)

- относительная влажность (без конденсации влаги), %, не более

- атмосферное давление, кПа

от -30 до +50 от -40 до +50 от -60 до +60 от -40 до +60 от -10 до +60 от -10 до +40

95

от 80 до 120

Средний срок службы, лет

10

Средняя наработка до отказа, ч

- газоанализаторы стационарные ИГМ-10ИК

- газоанализаторы стационарные ИГМ-10Э

60000

30000

Маркировка взрывозащиты6) 7):

- для исполнений ИГМ-10ИК-Х-1 (T) и ИГМ-10Э-Х-1 (T)

- для исполнений ИГМ-10ИК-Х-2 (T) и ИГМ-10Э-Х-2 (T)

1 Ex db [ia Ga] IIC T6 Gb X

1 Ex db [ia Ga] IIC T6 Gb X6) (1 Ex ia IIC T6 Gb X) 7)

1) При использовании внешнего питания - диапазон напряжения постоянного тока внешнего источника: от 5 до 28 В. При снижении напряжения внешнего источника газоанализатор автоматически переключится на питание от батареи.

2) Исполнения газоанализаторов ИГМ-10ИК-Х-1 (Т), ИГМ-10Э-Х-1 (Т) имеют возможность настройки аналогового токового выхода для работы в «активном» и «пассивном» режиме, по 4-х проводной или 3-х проводной схеме включения.

Наименование характеристики

Значение

3) Исполнение газоанализаторов с питанием от встроенной батареи - с цифровым интерфейсом RS-485. По дополнительному требованию доступны опции с выходным интерфейсом RS-232 или UART.

4) Исполнения газоанализаторов ИГМ-10ИК-Х-2 (Т), ИГМ-10Э-Х-2 (Т) имеют возможность работы аналогового токового выхода исключительно в пассивном режиме. Схема включения - двухпроводная (при питании от встроенной батареи, без соединения с цепями внешнего питания) или трёхпроводная (при соединении с цепями внешнего питания, отрицательный провод питания является общим с цепью аналогового токового выхода).

5) Согласно сертификату соответствия № ЕАЭС RU C-RU.HB82.B.00217/23 от 17.08.2023 г., выданным органом по сертификации ООО «ИЦ ЛАБ-ЕХ», газоанализаторы допущены к эксплуатации в диапазоне температур от -60 oC до +60 oC, при этом метрологические характеристики газоанализаторов нормированы только в диапазонах температур в соответствии с настоящей таблицей.

6) При закрытой крышке корпуса газоанализатор соответствует маркировке взрывозащиты 1 Ex db [ia Ga] IIC T6 Gb X.

7) Допускается открытие крышки корпуса газоанализатора во взрывоопасной зоне при условии обесточивания подключенных внешних электрических цепей. При этом газоанализатор соответствует маркировке взрывозащиты 1 Ex ia IIC T6 Gb X

Наименование

Обозначение

Количество

Газоанализатор стационарный

ИГМ-10ИК (ИГМ-10Э)

1 шт.

Адаптер ПГС1)

МРБП.301191.045

1 шт.

Упаковка

МРБП.413935.013

1 шт.

Паспорт

МРБП.413347.010ПС

1 экз.

Цифровой информационный носитель с ПО1)

-

1 шт.

Руководство по эксплуатации 1) 2)

МРБП.413347.010-01РЭ

(МРБП.413347.010-02РЭ)

1 экз.

Методика поверки 1) 2)

-

1 экз.

Программное обеспечение для получения данных и настройки1)

-

1 шт.

1) При групповой поставке в один адрес допускается комплектование в количестве, согласованным с заказчиком.

2) Документы предоставляются в электронном виде на цифровом информационном носителе. При необходимости получения бумажной копии требуется указать это при заказе.
