Комплексы автоматизированные учета нефтепродуктов УКУН

Номер в ГРСИ РФ: 71071-18
Производитель / заявитель: ЗАО "ИПФ Вектор", г.Тюмень
Скачать
71071-18: Описание типа СИ Скачать 262.2 КБ
71071-18: Методика поверки Скачать 2.4 MБ
Нет данных о поставщике
Комплексы автоматизированные учета нефтепродуктов УКУН поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы автоматизированные учета нефтепродуктов УКУН (далее - УКУН) предназначены для измерения массового расхода и массы нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 71071-18
Наименование Комплексы автоматизированные учета нефтепродуктов
Модель УКУН
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 11.05.2023
Производитель / Заявитель

ООО "ИПФ "Вектор", г.Тюмень

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 20
Найдено поверителей 1
Успешных поверок (СИ пригодно) 20 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

71071-18: Описание типа СИ Скачать 262.2 КБ
71071-18: Методика поверки Скачать 2.4 MБ

Описание типа

Назначение

Комплексы автоматизированные учета нефтепродуктов УКУН (далее - УКУН) предназначены для измерения массы нефтепродуктов.

Описание

Принцип действия УКУН основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением массового расходомера.

В состав УКУН входят:

технологический блок, изготовленный в модульном исполнении и включающий:

- измерительную линию с установленным фильтром тонкой очистки с газосборной камерой, запорно-регулирующей арматурой, дренажной системой и обратным клапаном;

- счетчик-расходомер массовый Micro Motion мод. CMF 300, регистрационный номер в Федеральном информационном фонде средств измерений утвержденного типа (далее -регистрационный номер) 45115-16;

- датчик давления Метран-150, регистрационный номер в 32854-13;

- термопреобразователь сопротивления 90.2820, регистрационный номер 67153-17;

- влагомер поточный ВСН-2, регистрационный номер 24604-12 или влагомер нефти поточный УДВН-1пм, регистрационный номер 14557-10 и 14557-151;

- шкаф автоматики;

- узел подключения контрольного массомера.

Система обработки информации СОИ, включающая:

- контроллер программируемый SIMATIC S7-1200, регистрационный номер 63339-16;

- автоматизированное рабочее место (АРМ) оператора.

АРМ оператора обеспечивает:

а) контроль условий измерений (температура, давление, обводненность измеряемой среды);

б) аварийное отключение насосов в случае возникновения нештатной ситуации;

в) получение, хранение, отображение на дисплее и передачу в информационную базу

данных измеряемых величин - объема и/или массы последней партии перекачанного продукта, а также суммарные значения объема и/или массы за все время эксплуатации УКУН;

г) задание дозы (объема и/или массы партии) перекачиваемого продукта.

Программное обеспечение (ПО) «АРМ оператора» обеспечивает:

а) ограничение доступа к изменению параметров перекачки нефтепродукта;

б) архивирование и хранение данных по каждой дозе (партии) нефтепродукта - объема, массы, температуры - не менее одного календарного года, а также суммарных значений объема и массы за все время эксплуатации УКУН.

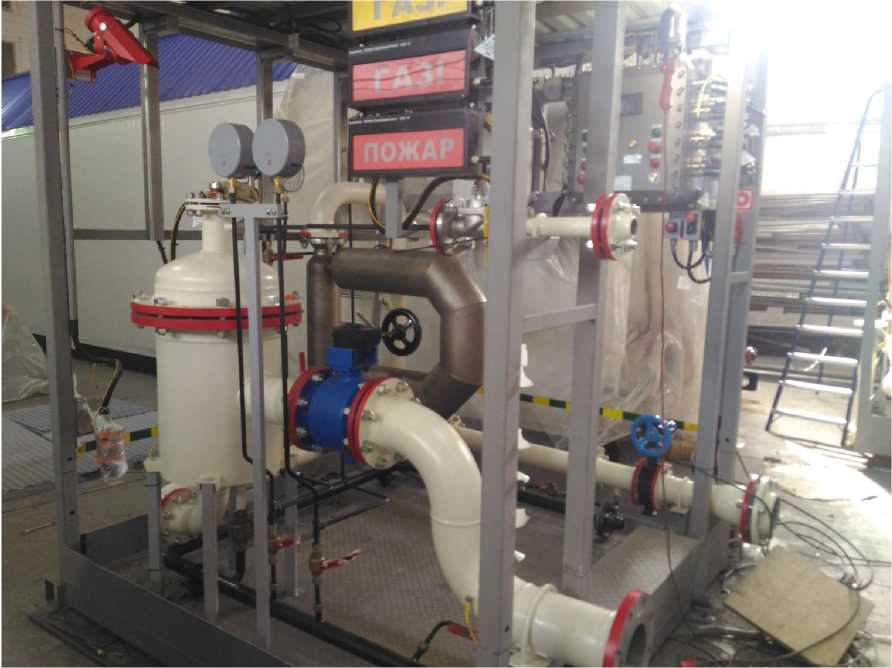

Общий вид УКУН представлен на рисунке 1.

Рисунок 1 - Общий вид УКУН

Пломбирование средств измерений, находящихся в составе комплексов автоматизированных учета нефтепродуктов УКУН производится в соответствии с технической документацией изготовителей.

Программное обеспечение

Программное обеспечение УКУН обеспечивает прием и обработку информации от первичных преобразователей. ПО представлено загружаемым программным пакетом АРМ оператора.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

АРМ оператора

Идентификационное наименование ПО

calc.dll

Версия метрологически значимой части ПО

1.2

Цифровой идентификатор ПО

F4A39456G

Алгоритм вычисления цифрового идентификатора

CRC 32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон массового расхода, т/ч

от 10 до 160

Пределы допускаемой относительной погрешности измерения массы, %

±0,25

Пределы допускаемой относительной погрешности измерения объема, %

±0,25

Продолжение таблицы 2

1

2

Верхний предел измерений объемной доли воды в нефтепродукте, %, не более

10

Пределы допускаемой абсолютной погрешности измерения объемной доли воды в нефтепродукте, %

±0,4

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

керосин, дизельное топливо, бензин

Число измерительных линий

1

Параметры измеряемой среды:

- давление измеряемой среды, кгс/см2 (МПа), не более

- температура измеряемой среды, °С

- плотность измеряемой среды, кг/м3

16 ,(1,6) от -15* до +40 от 700 до 900

Условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

- относительная влажность окружающего воздуха, %, не более

от -15 до +40 от 84 до 106,7 80

Параметры электропитания: - напряжение, В - частота, Гц

220 ± 22

50 ± 1

Потребляемая мощность, кВ •А, не более

2

Примечания:

1. Влагомер поточный ВСН-2 работает при температуре измеряемой среды и окружающего воздуха от минус 10 до +40 °С;

2. Влагомер нефти поточный УДВН-1пм работает при температуре измеряемой среды и окружающего воздуха от +5 до +50 °С

Знак утверждения типа

наносится на титульный лист документа «Комплекс автоматизированный учета нефтепродуктов УКУН. Руководство по эксплуатации» типографским методом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс автоматизированный учета нефтепродуктов УКУН

2899.030.35349845

1 экз.

Руководство по эксплуатации

2899.030.35349845 РЭ

1 экз.

Паспорт

2899.030.35349845 ПС

1 экз.

АРМ оператора. Руководство пользователя

2899.030.3349845 РО

1 экз.

Методика поверки

МП 71071-18 с изменением № 1

1 экз.

Поверка

осуществляется по документу МП 71071-18 «ГСИ. Комплексы автоматизированные учета нефтепродуктов УКУН. Методика поверки» с изменением №  1, утвержденному

ФБУ «Тюменский ЦСМ» 26.11.2018 г.

Основное средство поверки:

- поверочная установка с диапазоном воспроизведения значений массового расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе на базе эталонного расходомера или весов (рабочий эталон 2-го разряда согласно ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке комплексов автоматизированных учета нефтепродуктов УКУН.

Сведения о методах измерений

«Масса нефтепродукта. Методика измерений с помощью комплексов автоматизированных учета нефтепродуктов УКУН». Аттестована ФБУ «Тюменский ЦСМ». Свидетельство об аттестации № 1299/01.00248-2014/2018 от 05.03.2018.

Нормативные документы

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ТУ 2899-030-35349845-2018 Комплексы автоматизированные учета нефтепродуктов УКУН. Технические условия
