Преобразователи давления измерительные КМ35

Номер в ГРСИ РФ: 71088-18
Производитель / заявитель: ООО "НПП "ГКС", г.Казань
Скачать
71088-18: Описание типа СИ Скачать 225.9 КБ
71088-18: Методика поверки МЦКЛ.0235.МП Скачать 813.6 КБ
Нет данных о поставщике
Преобразователи давления измерительные КМ35 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи давления измерительные КМ35 (далее - преобразователи) предназначены для непрерывных измерений давления (избыточного, разрежение-избыточного, абсолютного, дифференциального (разности давлений) и гидростатического) и преобразования измеренного давления в унифицированный выходной сигнал постоянного тока от 4 до 20 мА и/или цифровой сигнал, а также отображения измеренного значения. Преобразователи так же предназначены для расчета других величин, функционально связанных с измеряемым давлением: уровня жидкости и расхода.

Информация по Госреестру

Основные данные
Номер по Госреестру 71088-18
Наименование Преобразователи давления измерительные
Модель КМ35
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 11.05.2023
Производитель / Заявитель

ООО "НПП "ГКС", г.Казань

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 4292
Найдено поверителей 28
Успешных поверок (СИ пригодно) 4291 (100%)
Неуспешных поверок (СИ непригодно) 1 (0%)
Актуальность информации 28.03.2024

Поверители

Скачать

71088-18: Описание типа СИ Скачать 225.9 КБ
71088-18: Методика поверки МЦКЛ.0235.МП Скачать 813.6 КБ

Описание типа

Назначение

Преобразователи давления измерительные КМ35 (далее - преобразователи) предназначены для непрерывных измерений давления (избыточного, разрежение-избыточного, абсолютного, дифференциального (разности давлений) и гидростатического) и преобразования измеренного давления в унифицированный выходной сигнал постоянного тока от 4 до 20 мА и/или цифровой сигнал, а также отображения измеренного значения. Преобразователи так же предназначены для расчета других величин, функционально связанных с измеряемым давлением: уровня жидкости и расхода.

Описание

Преобразователи конструктивно состоят из первичного преобразователя давления (сенсорный модуль) и вторичного цифрового преобразователя (электронного устройства).

Принцип действия преобразователя основан на изменении удельного сопротивления при упругой деформации чувствительного элемента. Измеряемое давление, подаваемое во входную камеру датчика, вызывает деформацию измерительной мембраны, что в свою очередь, приводит к разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал от 4 до 20 мА и (или) в частотно-модулированный (HART-протокол) или в цифровой сигнал Profibus PA и FOUNDATION Fieldbus. Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронный преобразователь производит необходимую компенсацию, уменьшая тем самым погрешность измерения давления.

Преобразователи давления выпускаются в следующих модификациях: КМ35-И (для избыточного давления, избыточного давления-разряжения), КМ35-АИ (для избыточного давления, абсолютного давления, избыточного давления разряжения), КМ35-А (для абсолютного давления), КМ35-Д (для дифференциального давления). Сенсорный модуль преобразователей КМ35-И, КМ35-АИ, КМ35-А состоит из измерительной мембраны которая воздействует на чувствительный элемент. Сенсорный модуль преобразователей КМ35-Д состоит из камеры высокого и низкого давления которая разделена измерительной мембраной, изгибающейся в сторону меньшего давления. Мембрана может изготавливаться из нержавеющей стали, хастеллоя, тантала, монеля или покрываться золотом.

Преобразователи могут комплектоваться разделителем среды.

Преобразователи обладают функцией перенастройки диапазона измерений.

Для передачи измерительной информации в преобразователях используется выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА с наложенным на него цифровым сигналом в стандарте HART или цифровой (Profibus РА, FOUNDATION Fieldbus). Зависимость аналогового выходного сигнала постоянного тока от входной измеряемой величины давления -линейно возрастающая (далее - линейна) и/или с зависимостью по закону квадратного корня (далее - корневой).

Для отображения информации преобразователи опционально оснащаются дисплеем.

Преобразователи имеют взрывозащищенную конструкцию выполненную в соответствии с требованиями ГОСТ 31610.0-2014.

Степень защиты преобразователей, обеспечиваемая оболочкой от проникновения твердых частиц, пыли и воды, соответствует IP66, IP68 по ГОСТ 14254-2015.

Фотографии общего вида преобразователей приведены на рисунке 1. Защита от несанкционированного доступа обеспечивается с помощью конструкции преобразователей.

а)

б)

в)

г)

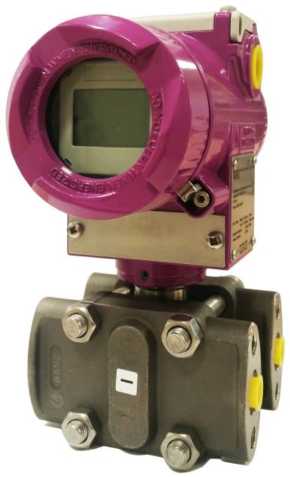

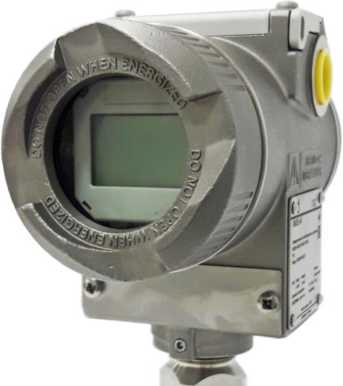

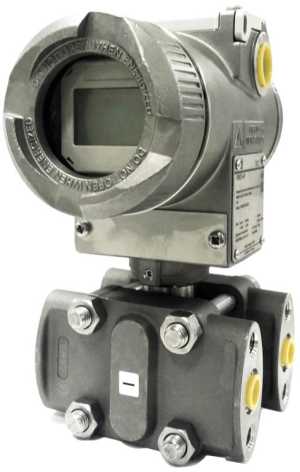

Рисунок 1 - Общий вид преобразователей

(а, в - КМ35 в нержавеющем корпусе; б, г - КМ35 в корпусе из алюминия)

Пломбирование преобразователей не предусмотрено.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (ПО), которые устанавливается (прошивается) в памяти при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Нормирование метрологических характеристик преобразователей проведено с учётом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

- КМ35-И-4хх3*, КМ35-А-4хх3*, КМ35-Д-4хх3*, КМ35-АИ-4хх3* - КМ35-И-4хх4*, КМ35-А-4хх4*, КМ35-Д-4хх4*, КМ35-АИ-4хх4* - КМ35-И-4хх5*, КМ35-А-4хх5*, КМ35-Д-4хх5*, КМ35-АИ-4хх5*

7MF4xx3* или КМ35-х*

7MF4xx4* или КМ35-х*

7MF4xx5* или КМ35-х*

Номер версии (идентификационный номер) ПО

FW: 1х.хх.хх*

FW: Зхх.хх.хх*

Цифровой идентификатор программного обеспечения

по номеру версии

* В зависимости от модели и исполнения преобразователя давления, где «хх» - обозначают наименование, а также функциональные и конструктивные особенности преобразователя

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модель

КМ35-И

КМ35-АИ

КМ35-А

КМ35-Д

Исполнение

4033;

4034;

4035

4133;

4134;

4135

4233; 4234;

4235; 4333;

4334;4335

4433; 4434; 4435;

4533; 4534; 4535;

(4633; 4634; 4635)

Тип давления

избыточное, разрежение-избыточное

абсолютное

дифференциальное (гидростатическое)

Диапазон измерений (от НПИ до ВПИ)*, МПа

от -0,1 до 70

от -0,1 до 6,3

от 0 до 3

от 0 до 70

от -16 до 16

Коэффициент перенастройки (к)

от 1 до 100

Пределы допускаемой основной приведенной погрешности к диапазону измерений**, %

от ±0,04 до ±2,5

Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения температуры окружающей среды (отличной от диапазона температур от +15 до +25 ° С) в диапазоне рабочих температур, на каждые 28 °С, %

ВПИ 25 кПа ±(0,16- к+0,1); ВПИ 100 кПа ±(0,05- к+0,1); ВПИ 400 кПа ±(0,025ж+0,125); для остальных ±(0,08- к+0,16)

ВПИ 25 кПа ±(0,15-к+0,1); для остальных ±(0,08-к+0,16)

ВПИ ±2 кПа ±(0,15-к+0,1);

ВПИ ±6 кПа ±(0,075-к+0,1); ВПИ ±16 МПа ±(0,08- к+0,16); для остальных ±(0,025ж+0,125)

П Продолжение таблицы 2

Наименование характеристики

Значение

Нормальные условия измерений - температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 20 до 80 от 84 до 106,7

Тип выходного сигнала***

от 4 до 20 мА/HART;

Profibus РА; FOUNDATION Fieldbus

* Диапазон измерений, указан от нижнего предела измерений (НПИ) до верхнего предела измерений (ВПИ), конкретный диапазон измерений определяется при заказе из ряда, установленного в технической документации изготовителя и указанного в эксплуатационной документации на преобразователи. Указанный диапазон измерений может быть выражен в других единицах измерения давления:

- для преобразователей применяемых на территории РФ в соответствии с Постановлением правительства РФ № 879 от 31.10.2009 г.;

- для преобразователей, поставляемых на экспорт в соответствии с требованиями Заказчика.

* * Пределы допускаемой основной приведенной погрешности к диапазону измерений указаны в минимальном и максимальном значении. Конкретное значение предела допускаемой основной приведенной погрешности к диапазону измерений определяется при заказе из ряда, установленного в технической документации изготовителя и указанного в эксплуатационной документации на преобразователи.

* ** Для всех моделей:

- исполнения 4хх3 выходной сигнал от 4 до 20 мА/HART;

- исполнения 4хх4 выходной сигнал Profibus РА;

- исполнения 4хх5 выходной сигнал FOUNDATION Fieldbus.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания (постоянного тока), В

- выходной сигнал от 4 до 20 мА/HART

- выходной сигнал от 4 до 20 мА/HART искробезопасное исполнение

- выходной сигнал Profibus РА и FOUNDATION Fieldbus

- выходной сигнал Profibus РА и FOUNDATION Fieldbus искробезопасное исполнение

от 10,5 до 45

от 10,5 до 30

от 9 до 32

от 9 до 24

Габаритные размеры (без учета разделителя сред) мм, не более (высота х ширина х длинна)

230х90х160

Масса, кг, не более (без учета разделителя сред)

10

Условия эксплуатации:

- температура окружающей среды*, °С

- относительная влажность, %

- атмосферное давление, кПа

от -60 до +85 от 0 до 100 от 84 до 106,7

Средний срок службы, лет

Средняя наработка на отказ, ч

30

150000

Продолжение таблицы 3

Наименование характеристики

Значение

Маркировка взрывозащиты

0Ex ia IIC T6...T4 Ga

0Ex ia IIB T6...T4 Ga

Ga/Gb Ex d IIC T6...T4

* Диапазон температур, указан от нижнего предельного значения до верхнего предельного значения, конкретный диапазон рабочих температур определяется при заказе из ряда, установленного в технической документации изготовителя и указанного в эксплуатационной документации на преобразователи.

Знак утверждения типа

наносится на преобразователь любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь давления измерительный

КМ35-*

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МЦКЛ.0235.МП

1 экз. на партию

* Модель и исполнение преобразователя определяется при заказе.

Поверка

осуществляется по документу МЦКЛ.0235.МП «Преобразователи давления измерительные КМ35. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 28.02.2018 г.

Основные средства поверки:

- рабочий эталон 1-го разряда по ГОСТ 8.802-2012, ГОСТ 8.840-2013 - калибратор давление CPC8000, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 59862-15;

- рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-60, МП-2500, рег. № 31703-06;

- мультиметр цифровой с системой сбора данных 2700, рег.№ 25788-08;

- мера электрического сопротивления однозначная МС 3050М, рег. № 46843-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на бланк свидетельства о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па

ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1-106 Па

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ТУ 4212-022-94291860-2017 Преобразователи давления измерительные КМ35. Технические условия
