Описание типа
Назначение
Системы диспетчерского контроля и управления горным предприятием автоматизированные АСКУ модели АСКУ 5.0 (далее - системы АСКУ) предназначены для автоматического непрерывного измерения объемных долей в воздухе метана, диоксида углерода, оксида углерода, сероводорода, диоксида азота, оксида азота, водорода, кислорода, массовой концентрации пыли, массы осевшей пыли, скорости воздушного потока, температуры воздуха, давления и передачи измерительной информации на диспетчерский пункт, обработки информации, ее отображения и хранения.
Описание
Принцип действия систем АСКУ основан на преобразовании параметров рудничной атмосферы посредством первичных измерительных преобразователей (далее - ПИП) в электрические и цифровые сигналы, передачи этих сигналов по каналам связи и дальнейшей их обработке.
Кроме функций, указанных в назначении, системы АСКУ обеспечивают:
- защитное отключение электропитания шахтного оборудования и выдачу сигналов при достижении предельно допускаемых значений измеряемых параметров, в том числе объемной доли метана (автоматическая газовая защита - АГЗ);
- выдачу предупредительных сигналов;
- сбор и обработку информации о состоянии технологического оборудования объекта контроля (шахты) и передачу измерительной информации на диспетчерский пункт для ее обработки, отображения и хранения.
Системы АСКУ осуществляют местное и централизованное диспетчерское ручное, автоматизированное и автоматическое управления основным и вспомогательным технологическим оборудованием и аппаратами энергоснабжения, в том числе АПТВ (автоматическое проветривание тупиковых выработок), АУК (автоматизированное управление конвейерами) и др.
Системы АСКУ являются многоканальными стационарными автоматическими измерительными системами непрерывного действия и состоят из следующих элементов:
1) Серверы приема, хранения и передачи информации (СПХПИ) - наземная часть системы.
2) Внешние устройства, подсоединяемые к СПХПИ вне взрывоопасной зоны (рабочая станция с печатающим устройством, устройство бесперебойного питания (УПС), администраторы связи, барьеры безопасности, медиаконверторы).
3) Подземные контроллеры (далее - ПК) Minewatch PC 21, предназначенные для приема измерительной информации от ПИП, ее обработки и передачи на диспетчерский пункт.
ПК Minewatch PC 21 могут включать в себя модули ввода/вывода PC 21-1, PC21-1.2, дисплейные модули PC 21-D (монохромный дисплей) или PC 21-CD (цветной дисплей), модули телеметрии PC 21-2T (передача данных по витой паре, протокол SAP), модули преобразования Modbus в CAN bus MW-MC или PC21-1.2-RS485, преобразования CAN bus в Modbus MW-MS, преобразования CAN bus в Ethernet IP MW-EIP или ДД.МТ, преобразования Modbus в Ethernet IP ИПИ.М и медиаконвертора MW-МК или ИПИ.МК.ХХХХ (для передачи данных по оптическому кабелю), искробезопасные преобразователи интерфейсов ИПИ, ИПИ.МВ.1, ИПИ.МВ.3, модули контроля и управления МКУ, модуль аналогового и дискретного ввода PC21-1.2-AI/DI, модуль дискретного вывода PC21-1.2-DO, модуль усилителя Canbus PC21-1.2-CAN.
Совместно с ПК, в зависимости от типа входных/выходных сигналов, используются интерфейсы RS485/422 и оптический типа CSL 9065, а также дифференциальный модуль.
Модули PC 21 объединяются в кластеры, в каждом из которых может быть максимум до 8-ми модулей, связанных посредством CAN bus с максимальной длиной кабеля 500 м, использующей три жилы шахтного кабеля (скорость обмена данными между модулями в кластере до 125 кбод).
Каждый модуль ввода-вывода PC 21-1 обеспечивает подключение до 14-ти сигналов с дискретных датчиков или аналоговых ПИП.
К одному кластеру могут быть подключены до 7-ми удаленных кластеров. Между собой эти 8 кластеров могут обмениваться данными со скоростью 10 кбод посредством моста CAN bus и располагаться на расстоянии до 5 км.
Модуль телеметрии Minewatch РС21-2Т обеспечивает передачу данных на поверхность на расстояние до 15 км по протоколу SAP в соответствии с британским стандартом BS6556.
В случае использования оптического канала передачи данных на поверхность, вместо модуля телеметрии Minewatch РС21-2Т используется модуль преобразования CAN bus в Ethernet IP MW-EIP или ДД.МТ и модуль медиаконвертора MW-МК или ИПИ.МК.ХХХХ. В этом случае передача информации по одномодовому оптическому кабелю возможна на расстояние до 10 км.
В шахте модули располагаются в оболочках, разработанных для отдельных применений, образуя ряд стандартных блоков. В системе могут использоваться следующие блоки ПК MW PC21:
- блок ввода/вывода Minewatch - БВВ (может содержать до двух модулей MW PC21-1, модуль PC21-1.2, PC21-1.2-AI/DI, PC21-1.2-DO, PC21-1.2-RS485, модуль MW-МС и модуль MW-EIP);
- блок телеметрии Minewatch - БТ (содержит модуль РС21-2Т);
- блок оптотелеметрии MW - БОТ (может содержать модуль MW-EIP или модули ДД.МТ и до 2-х модулей MW-МК или модули ИПИ.МК.ХХХХ);
- блок управления Minewatch - БУ (может содержать до двух модулей MW PC21-1, модуль PC21-1.2, PC21-1.2-AI/DI, PC21-1.2-DO, PC21-1.2-RS485, модуль
MW PC21-CD/PC21-2D, PC21-1.2-D, модуль MW-MC, модуль MW-EIP, модули ДД.МТ и модуль MW-MS);
- блок преобразования Canbus в Ethernet IP MW-EIP (содержит модуль MW-EIP или модули ДД.МТ);
- блок интерфейса MW-БИ (может содержать до 2х модулей MW-MS или модули PC21-1.2-RS485);
- блок медиаконвертора MW-МК (может содержать до 2-х модулей MW-МК или модули ИПИ.МК.ХХХХ);
- блок управления, сигнализации и связи Minewatch - БУСС (может содержать до двух модулей MW PC21-1, PC21-1.2, PC21-1.2-AI/DI, PC21-1.2-DO, модуль PC21-CD/PC21-2D, PC21-1.2-D, модули ДД.МТ и до 2-х сигнальных плат или шлюзы). Наличие сигнальных плат или шлюза позволяет обеспечить аварийную остановку конвейера с контролем индикации номера сработавшего блока аварийного отключения, а также контроля, сигнализации и предстартовых блокировок;
- блок кластера Minewatch - БК (содержит до 8-ми модулей различного типа);
- блок считывателя Minewatch PC21-R служит для автоматического бесконтактного определения идентификационного номера жетона - тага (закрепленного за подземным персоналом или транспортным средством), находящегося в поле действия антенн, и направления его перемещения.
Наличие в блоке считывателя линии передачи CAN bus позволяет ему выступать как в роли модуля в кластере, так и отдельного кластера. При расположении блока считывателя на расстоянии менее 5 км от диспетчера, при использовании линии связи мост-CAN, информацию с него напрямую передают на наземную часть. В этом случае для гальванической развязки искроопасных цепей на поверхности и искробезопасных цепей подземной части используют стандартные для этого протокола сертифицированные барьеры безопасности MTL 7755-АС или S914-AC.
4) Первичные измерительные преобразователи (ПИП).
В состав измерительных каналов (далее - ИК) системы АСКУ входят ПИП. Типы применяемых в составе системы АСКУ ПИП приведены в таблице 1.
Системы АСКУ представляют собой многофункциональные трехуровневые системы с централизованным управлением и распределенной функцией измерений: первый уровень -ПИП; второй уровень - ПК; третий уровень - СПХПИ с внешними устройствами.
Таблица 1 - Типы ПИП, применяемых в составе систем АСКУ
|
Тип |
Номер в Федеральном информационном фонде по обеспечению единства измерений |
|
ИК объемной доли метана | |
|
ИДИ-10 |
28259-14 |
|
ДМС 01 |
21073-06 |
|
ДМС 03 и ДМС 03Э |
45747-10 |
|
МИК-01 |
62680-15 |
|
СКПА |
63910-16 |
|
ИМРШ |
65469-16 |
|
СКПД |
56528-14 |
|
СГА |
74682-19 |
|
ТХ6363, ТХ6383, ТХ6386, ТХ6387 |
58758-14, 73703-18 |
|
ИТС2 исполнений ИТС2-СН4-01, ИТС2-СН4-03, ИТС2-СН4-25 |
51279-12 |
|
ИК объемной доли оксида углерода | |
|
ДОУИ |
33551-12 |
|
СКПА |
63910-16 |
|
СКПД |
56528-14 |
|
ТХ6373 |
58758-14, 73703-18 |
|
ИТС2 исполнений ИТС2-СО-11 |
51279-12 |
|
СГА |
74682-19 |
|
СДТГ, мод СДТГ-01 |
37260-10, 86693-22 |
|
ИК объемной доли диоксида углерода | |
|
ИДИ-20 |
28259-14 |
|
СКПА |
63910-16 |
|
ТХ6363 |
58758-14, 73703-18 |
|
Тип |
Номер в Федеральном информационном фонде по обеспечению единства измерений |
|
ИТС2 исполнения ИТС2-СО2-19 |
51279-12 |
|
СГА |
74682-19 |
|
ИК объемной доли кислорода | |
|
ДКИ |
48953-12 |
|
СКПА |
63910-16 |
|
СКПД |
56528-14 |
|
ТХ6373 |
58758-14, 73703-18 |
|
ИТС2 исполнения ИТС2-О2-15 |
51279-12 |
|
СГА |
74682-19 |
|
СДТГ, мод СДТГ-11 |
37260-10 |
|
ИК скорости воздушного потока | |
|
СДСВ 01 |
22814-08, 22814-18 |
|
СД-1.В |
68845-17 |
|
ИК массовой концентрации пыли и массы осевшей пыли | |
|
ИЗСТ-01 |
36151-12 |
|
PL-3 |
63199-16, 93938-24 |
|
МИК-01 |
62680-15 |
|
ДИП-1 |
66801-17 |
|
СДП 01 |
90225-23 |
|
ИК объемной доли водорода | |
|
СКПА |
63910-16 |
|
ТХ6373 |
58758-14, 73703-18 |
|
ИТС2 исполнения ИТС2-Н2-27, ИТС2-Н2-28 |
51279-12 |
|
И |
К температуры |
|
ИДТ |
64114-16 |
|
СКПД |
56528-14 |
|
СКПА |
63910-16 |
|
СГА |
74682-19 |
|
ИК давления | |
|
МИДА-13П |
17636-17 |
|
МИДА-15 |
50730-17 |
|
TX 6143 |
40060-14 |
|
СКПД |
56528-14 |
|
СКПА |
63910-16 |
|
СГА |
74682-19 |
|
ИК объемной доли диоксида азота | |
|
ТХ6373 |
58758-14, 73703-18 |
|
ИТС2 исполнения HTC2-NO2-23, ИТС2-\О2-24 |
51279-12 |
|
ИК объемной доли оксида азота | |
|
ТХ6373 |
58758-14, 73703-18 |
|
ИТС2 исполнения HTC2-NO-21, ИТС2-\О-22 |
51279-12 |
|
ИК объемной доли сероводорода | |
|
ИТС2 исполнения ИТС2-Н28-17, ИТС2-Н28-18 |
51279-12 |
|
ТХ6373 |
58758-14, 73703-18 |
Связь между ПИП и модулями ввода/вывода осуществляется посредством унифицированных аналоговых сигналов по току от 4 до 20 мА или по напряжению от 0,4 до 2,0 В, или в цифровой форме.
Количество устройств, входящих в состав системы АСКУ на конкретном горно-технологическом объекте, определяется совокупностью контролируемых и управляемых параметров, количеством и расположением средств приема информации, устройств сигнализации, исполнительных устройств.
Системы АСКУ соответствуют требованиям технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011). Взрывозащищенные устройства в составе систем АСКУ относятся к электрооборудованию группы I и предназначены для применения во взрывоопасных средах - опасное состояние 1 и 2 (ГОСТ 31438.2-2011) в соответствии с присвоенной маркировкой взрывозащиты по ГОСТ 31610.0-2014, требованиями ГОСТ 31439-2011 и в соответствии с другими нормативными документами, регламентирующими применение электрооборудования для подземных выработок шахт, опасных по газу и пыли.
Заводской номер системы АСКУ в виде цифро-буквенного обозначения наносится
на шильд методом термопечати в соответствии с рисунком 1 и указывается в паспорте системы. Шильд размещается на корпусе одного из серверов.
Место нанесения знака утверждения типа
ООО «ДевисДерби Сибирь»
ОС «ПрофиТест»
№ЕАЭС RU C-GB.HB07.B. 00079/20
Серия RU №0166348
Система диспетчерского контроля и управления горным предприятием автоматизированная АСКУ модели АСКУ 5.0
ТУ 3148-001-85241828-2016
Место нанесения заводского номера
Зав. №
Д Дата изготовления:
Рисунок 1 - Место нанесения заводского номера и знака утверждения типа
Пломбирование системы АСКУ осуществляется давлением на свинцовые пломбы, установленные на проволоках, пропущенных через отверстия планки контроллера. ПИП, входящие в состав системы АСКУ, пломбируются при их поверке в соответствии с требованиями, изложенными в их описаниях типа.

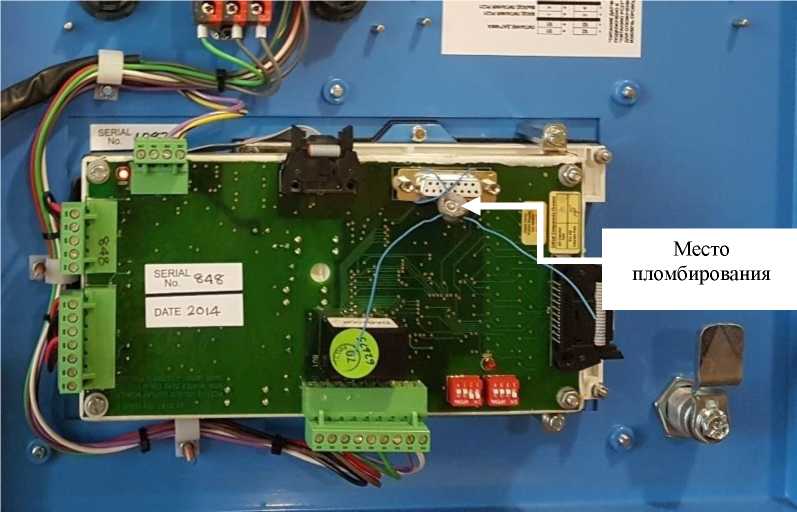

Схема пломбирования ПК Minewatch PC 21 от несанкционированного доступа приведена на рисунке 2.
Знак поверки наносится давлением на свинцовые пломбы, установленные в соответствии с рисунком 2.
Рисунок 2 - Схема пломбирования подземного контроллера Minewatch PC 21
Программное обеспечение
Программное обеспечение систем АСКУ представлено встроенным (интегрированным) ПО микропроцессорных ПИП, встроенным (интегрированным) ПО ПК Minewatch РС21 и автономным ПО, выполняющимся на выделенном сервере (серверах) и автоматизированных рабочих местах (АРМ) диспетчера.
Встроенное ПО микропроцессорных ПИП описано в соответствующих описаниях типа СИ и обеспечивает передачу данных в виде аналогового сигнала или цифровой форме в контроллеры системы АСКУ.
Встроенное ПО ПК Minewatch РС21 недоступно для считывания и модификации в процессе эксплуатации, информационный обмен ПК с внешними устройствами осуществляется по защищённым интерфейсам (протоколы обмена не предусматривают команд, способных оказать воздействие на встроенное ПО).
Встроенное ПО контроллеров (модулей ввода-вывода MW PC21-1 и модулей преобразования Canbus в Modbus MW PC21-MC и преобразования CAN bus в Modbus MW-MS) создает 8-битное значение (0 - 255) для каждого ПИП. Модуль ввода-вывода MW PC21-1 используется для аналоговых сигналов с ПИП, а модули преобразования Canbus в Modbus MW PC21-MC и преобразования CAN bus в Modbus MW-MS - для цифровых данных Modbus с ПИП. 8-битные значения используются другими контроллерами, а также передаются модулями передачи данных.
Возможна перезапись встроенного ПО ПК в процессе эксплуатации, при этом целостность и подлинность встроенного ПО контролируется с использованием результатов его самоидентификации. Встроенное ПО ПК Minewatch РС21 не подвергается разделению и является метрологически значимым.
Автономное ПО MineSCADA представлено четырьмя основными компонентами -приложением Comms Server, приложением OPC Server, комбинированным клиент-серверным приложением MineSCADA, файлы которых размещаются в отдельном каталоге файловой системы сервера и/или АРМ. Для реализации механизма идентификации и облегчения проверки целостности и подлинности автономного ПО СИ оно сопровождается специализированной контролирующей утилитой Echeck и перечнем метрологически значимых файлов в текстовом файле (файл списка).
Компонент «Comms Server» обеспечивает:
- обмен данными с контроллерами по BS6556/SAP;
- обмен данными с контроллерами по Ethernet IP;
- передачу данных с компонента «MineSCADA»;
- передачу данных с компонента «OPC Server», обеспечивая получение
контролируемых параметров без преобразований.
Компонент «Comms Server» обеспечивает доступ к неизмененным данным
с контроллеров согласно конфигурации.
Компонент «MineSCADA» обеспечивает:
- обмен данными с компонентом «Comms Server» и получение значений измерений без преобразований с отображением в виде неисправленных значений на системной странице рабочей станции диспетчера;
- редактирование и хранение файлов конфигурации «MineSCADA» (каналы данных используются для получения информации с контроллеров; типы ПИП для преобразования данных о результатах измерений; мнемосхемы отображаемой информации). Файлы конфигурации «MineSCADA» защищены контрольной суммой, «MineSCADA» при работе периодически проверяет конфигурационные файлы и выдаст сообщение об ошибке, если редактирование конфигурационного файла было проведено сторонним ПО;
- преобразование результатов измерений, полученных от контроллеров, в значения с размерностью контролируемых параметров в соответствии с конфигурацией и определение характеристик, определяющих качество информации;
- отображение результатов измерения и контроля на дисплее диспетчера;
- отображение на дисплее текущих и архивных результатов измерения и контроля;
- отображение и хранение всех результатов измерений в виде графиков (трендов);
- отображение и хранение в файлах журнала всех тревог и событий;
- защита паролем системы «MineSCADA».
Защита ПО «MineSCADA» реализована разграничением уровня доступа пользователей (по вводу пары логин/пароль).
Компонент «OPC Server» обеспечивает доступ к неизмененным данным и их передачу без преобразований со SCADA-систем сторонних разработчиков.
Идентификационные данные метрологически значимой части ПО приведены в таблицах 2 - 4.
Таблица 2 - Идентификационные данные программного обеспечения ПК Minewatch РС21
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Minewatch РС21 Firmware |
|
Номер версии (идентификационный номер ПО) |
Указывается в паспорте каждого экземпляра контроллера Minewatch РС21 |
|
Цифровой идентификатор ПО |
отсутствует |
|
Алгоритм вычисления цифрового идентификатора |
— |
Таблица 3 - Идентификационные данные программного обеспечения MineSCADA
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MineSCADA |
|
Номер версии (идентификационный номер ПО) |
Не ниже 6.2.10 |
|
Цифровой идентификатор ПО |
Указывается в паспорте, формируется и отображается по запросу контролирующей утилитой Echeck11.exe |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Таблица 4 - Идентификационные данные программного обеспечения контролирующей утилиты
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Echeck11.exe |
|
Номер версии (идентификационный номер ПО) |
1.1 |
|
Цифровой идентификатор ПО |
7B33B0E2351ACF3831AF2C052193F60E |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 5 - Метрологические характеристики ИК объемной доли метана
|
Первичный измерительный преобразователь |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т09, с, не более | |
|
абсолютной, об. доля, % |
относительной, % | |||
|
ДМС 01 |
от 0 до 2,5 % |
±0,2 |
— |
15 |
|
ДМС 03 |
от 0 до 2,5 % от 5 до 100 % |
±0,1 ±3 |
— |
10 |
|
ДМС 03Э |
от 0 до 57 % НКПР |
±5 |
— |
30 |
|
ИДИ-10 исполнение ИДИ-10 «2,5 %»1) |
от 0 до 2,5 % |
±0,2 |
— |
30 |
|
ИДИ-10 исполнение ИДИ-10 «100 %»1) |
от 0 до 5 % св. 5 до 100 % |
±0,5 - |
— ±10 | |
|
ИДИ-10 исполнение ИДИ-10 «5 %»1) |
от 0 до 2,5 % св. 2,5 до 5 % |
±0,2 - |
- ±8 | |
|
ИДИ-10 исполнение ИДИ-10с «2,5 %»1) |
от 0 до 2 % св. 2 до 2,5 % |
±0,1 - |
- ±5 | |
|
ИДИ-10 исполнение ИДИ-10с «100 %»1) |
от 0 до 2,0 % св. 2,0 до 100 % |
±0,1 - |
- ±5 | |
|
ИДИ-10 исполнение ИДИ-10с «5 %»1) |
от 0 до 2 % св. 2 до 5 % |
±0,1 - |
- ±5 | |
|
ИМРШ |
от 0 до 2 % включ. св. 2 до 2,5 % от 0 до 2 % включ. св. 2 до 5 % включ. св. 5 до 100 % |
±0,1 — ±0,1 — — |
— ±5 — ±5 ±10 |
30 |
|
МИК-01 |
от 0 до 2 % включ. св. 2 до 5 % включ. св. 5 до 100 % |
±0,1 — — |
— ±5 ±10 |
30 |
|
Первичный измерительный преобразователь |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т09, с, не более | |
|
абсолютной, об. доля, % |
относительной, % | |||
|
СКПД |
от 0 до 2,5 % включ. св. 2,5 до 10 % включ. св. 10 до 100 % включ. |
±0,2 ±3 ±5 |
— |
— |
|
СКПА |
от 0 до 2 % включ. св. 2 до 5 % включ. св. 5 до 100 % |
±0,1 — — |
— ±5 ±10 |
30 |
|
СГА мод. CH4-1O |
от 0 до 2,5 % включ. св. 2,5 до 5 % |
±0,1 — |
— ±5 |
15 |
|
СГА мод. CH4-2TK |
от 0 до 2,5 % |
±0,1 |
— |
10 |
|
СГА мод. CH4-3O |
от 0 до 2,5 % включ. св. 2,5 до 100 % |
±0,1 — |
— ±5 |
15 |
|
TX6363 |
от 0 до 2 % включ. |
±0,1 |
— |
— |
|
св. 2 до 5 % |
— |
±5 | ||
|
от 0 до 60 % включ. |
±3,0 |
— |
— | |
|
св. 60 до 100 % |
— |
±5 | ||
|
TX6383 |
от 0 до 2,5 % |
±0,1 |
— |
— |
|
от 0 до 50 % НКПР |
±4 % НКПР |
— |
— | |
|
TX6386 TX6387 |
от 0 до 2,5 % |
±0,1 |
— |
20 |
|
ИТС2-СН4-01 ИТС2-СН4-03 |
от 0 до 2,5 % от 5 до 100 % |
±0,1 ±3,0 |
— — |
20 |
|
ИТС2-СН4-25 |
от 0 до 2 % включ. св. 2 до 100 % |
±0,1 — |
— ±5 |
30 |
1) Обозначение аналогового выхода по напряжению от 0,4 до 2 В
Таблица 6 - Метрологические характеристики ИК объемной доли оксида углерода
|
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля оксида -1 углерода, млн- |
Пределы допускаемой основной погрешности |
Время установления показаний То.9, с, не более | ||
|
абсолютной, -1 млн |
относительной, % |
приведенной1), % | |||
|
СДТГ 01 |
от 0 до 50 |
±(2+0,1-Свх) |
— |
— |
120 |
|
ДОУИ |
от 0 до 50 от 0 до 200 |
±(2+0,1-Свх) |
— |
— |
90 |
|
СКПА |
от 0 до 50 включ. св. 50 до 5000 |
±5 — |
— ±10 |
— — |
60 |
|
СКПД |
от 0 до 100 включ. св. 100 до 200 |
±6 ±10 |
— — |
— — |
— |
|
ТХ6373 |
от 0 до 20 включ. св. 20 до 50 включ. св. 20 до 250 включ. св. 20 до 500 |
— — — — |
— ±15 ±15 ±15 |
±15 — — — |
— |
|
ИТС2-СО-11 |
от 0 до 50 включ. св. 50 до 500 |
±5 — |
— ±10 |
— — |
45 |
|
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля оксида ________ _ -1 углерода, млн |
Пределы допускаемой основной погрешности |
Время установления показаний То.9, с, не более | ||
|
абсолютной, -1 млн |
относительной, % |
приведенной1), % | |||
|
СГА мод. СО-1 |
от 0 до 100 |
±(2+0,1-Свх) |
— |
— |
30 |
|
СГА мод. СО-2 |
от 0 до 1000 |
±(2+0,1-Свх) |
— |
— |
30 |
|
СГА мод. СО-3 |
от 0 до 5000 |
±(2+0,1-Свх) |
— |
— |
30 |
1) Приведенная к максимальному значению диапазона измерений Свх - объемная доля определяемого компонента на входе ПИП, млн-1
Таблица 7 - Метрологические характеристики ИК объемной доли диоксида углерода
|
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля диоксида углерода, % |
Пределы допускаемой основной погрешности |
Время установления показаний То.9, с, не более | ||
|
абсолютной, об.доля, % |
относительной, % |
приведен ной1), % | |||
|
ИДИ-20 |
от 0 до 2 |
±0,2 |
— |
— |
30 |
|
СКПА |
от 0 до 1 включ. св. 1 до 20 |
±0,2 — |
— ±10 |
— — |
60 |
|
ТХ6363 |
от 0 до 2 от 0 до 5 |
— — |
— — |
±10 ±10 |
— |
|
ИТС2-СО2-19 |
от 0 до 2 |
±0,1 |
— |
— |
30 |
|
СГА мод. СО2-1 |
от 0 до 1 включ. св. 1 до 5 |
±0,1 — |
— ±10 |
— — |
60 |
|
СГА мод. СО2-2 |
от 0 до 1 включ. св. 1 до 20 |
±0,1 — |
— ±10 |
— — |
60 |
1) Приведенная к максимальному значению диапазона измерений
Таблица 8 - Метрологические характеристики ИК объемной доли кислорода
|
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля, % |
Пределы допускаемой основной погрешности |
Время установления показаний То.9, с, не более | ||
|
абсолютной, об. доля, % |
относительной, % |
приведен ной1), % | |||
|
ДКИ |
от 0 до 25 |
±(0,5+0,1-Свх) |
— |
— |
60 |
|
СКПД |
от 0 до 25 |
±1 |
— |
— |
— |
|
СКПА |
от 0 до 25 |
±0,5 |
— |
— |
60 |
|
ТХ6373 |
от 0 до 5 включ. св. 5 до 25 |
-- |
— ±4 |
±4 — |
— |
|
ИТС2-О2-15 |
от 0 до 25 |
±0,6 |
— |
— |
30 |
|
СГА мод. О2 |
от 0 до 25 |
±0,5 |
— |
— |
60 |
|
СДТГ-11 |
от 0 до 25 |
±(0,5+0,1^Свх) |
— |
— |
120 |
1) Приведенная к максимальному значению диапазона измерений Свх - объемная доля определяемого компонента на входе ПИП, %
Таблица 9 - Метрологические характеристики ИК температуры
|
Первичный измерительный преобразователь |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности, °С |
Время установления показаний Т09, с, не более |
|
ИДТ |
от -50 до 0 включ. св. 0 до +50 включ. св. +50 до +100 включ. св. +100 до +150 |
±2 ±1 ±2 ±3 |
300 |
|
СГА |
от -25 до +50 |
±0,5 |
— |
|
СКПД |
от -5 до +40 |
±3 |
— |
|
СКПА |
от -10 до +50 |
±0,3 |
— |
Таблица 10 - Метрологические характеристики ИК скорости воздушного потока
|
Первичный измерительный преобразователь |
Диапазон измерений скорости воздушного потока, м/с |
Пределы допускаемой основной абсолютной погрешности, м/с |
Время установления показаний Т09, с, не более |
|
СДСВ 01 |
от 0,1 до 0,6 включ. св. 0,6 до 30 |
±0,1 ±(0,09+0,02--V) |
20 |
|
СД-1.В |
от 0,1 до 40 |
±(0,12+0,03 •V) |
— |
|
Примечание - V - скорость воздушного потока на входе ПИП, м/с. | |||
Таблица 11 - Метрологические характеристики ИК давления
|
Первичный измерительный преобразователь |
Диапазон измерений давления |
Пределы допускаемой основной погрешности |
Время установления показаний Т09, с, не более | |
|
приведенной1), % |
абсолютной, кПа | |||
|
МИДА-ДА-13П |
от 0 до 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1,0 / 1,6 / 2,5 / 4,0 / 6,0 / 10,0 МПа |
±0,15; ±0,2; ±0,25; ±0,5 |
— |
0,05 |
|
МИДА-ДИ-13П |
от 0 до 0,01 / 0,016 / 0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1,0 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 МПа |
±0,15; ±0,2; ±0,25; ±0,5 |
— | |
|
МИДА-ДИВ-13П |
от -0,02 до 0,02 МПа; от -0,03 до 0,03 МПа; от -0,05 до 0,05 МПа; от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа |
±0,5; ±1,0 |
— | |
|
TX 6143 |
от 0 до 0,01 / 0,02 / 0,05 / 0,1 / 0,2 / 0,5 / 1 / 2 МПа |
±0,25 |
— |
0,1 |
|
МИДА-15 |
от -0,1 до 60 2) МПа |
±0,05; ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 |
— |
— |
|
СКПД |
от 53,28 до 114,6552 кПа |
— |
±0,015986 |
— |
|
Первичный измерительный преобразователь |
Диапазон измерений давления |
Пределы допускаемой основной погрешности |
Время установления показаний Т09, с, не более | |
|
приведенной1), % |
абсолютной, кПа | |||
|
СГА |
от 80 до 120 кПа |
— |
±1 |
— |
|
СКПА |
от 50 до 106,7 кПа |
— |
±1 |
— |
|
Примечания: 1) Приведенная к максимальному значению диапазона измерений 2) Диапазон измерений зависит от комплекта поставки, определяется метрологическими и техническими характеристиками ПИП, но не выходит за пределы указанного диапазона измерений. | ||||
Таблица 12 - Метрологические характеристики ИК массовой концентрации пыли и массы
осевшей пыли
|
Первичный измерительный преобразователь |
Диапазон измерений |
Поддиапазон измерений, в котором нормирована погрешность |
Пределы допускаемой основной погрешности | |
|
относительной, % |
приведенной1), % | |||
|
ИЗСТ-01 |
от 0 до 1500 мг/м3 |
0 до 100 мг/м3 включ. св. 100 до 1500 мг/м3 |
— ±20 |
±20 — |
|
МИК-01 |
от 0 до 2000 мг/м3 |
0 до 100 мг/м3 включ. св. 100 до 1500 мг/м3 включ. св. 1500 до 2000 мг/м3 |
— ±15 ±20 |
±15 — — |
|
ДИП-1 |
от 0,05 до 0,5 г |
от 0,05 до 0,5 г |
±20 |
— |
|
PL-3 (рег. № 63199-16) |
от 15 до 200 мг/м3 |
от 15 до 200 мг/м3 |
±20 |
— |
|
PL-3 (рег. № 93938-24) |
от 0 до 250 мг/м3 |
от 0 до 5 мг/м3 включ. св. 5 до 250 мг/м3 |
— ±202) |
±202) — |
|
СДП 01 |
от 0 до 1500 мг/м3 |
0 до 200 мг/м3 включ. св. 200 до 1500 мг/м3 |
— ±20 |
±20 — |
Примечания:
1) - приведенная к максимальному значению поддиапазона измерений
2) - при условии градуировки по анализируемой среде
Таблица 13 - Метрологические характеристики ИК объемной доли водорода
|
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля определяемого ______ _ -1 компонента, млн |
Пределы допускаемой основной погрешности |
Время установления показаний То.9, с, не более | ||
|
абсолютной, объемная доля определяемого ______ _ -1 компонента, млн |
относитель ной, % |
приведен ной1), % | |||
|
СКПА |
от 0 до 50 включ. св. 50 до 5000 |
±5 — |
— ±10 |
— — |
60 |
|
ТХ6373 |
от 0 до 1000 |
— |
— |
±10 |
— |
|
ИТС2-Н2-27 ИТС2-Н2-28 |
от 0 до 1500 |
±(2+0,12^Свх) |
— |
— |
100 |
1) Приведенная к максимальному значению поддиапазона измерений Свх - объемная доля определяемого компонента на входе ПИП млн-1
Таблица 14 - Метрологические характеристики ИК объемной доли оксида азота
|
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля определяемого ______ _ -1 компонента, млн |
Пределы допускаемой основной погрешности |
Время установления показаний То.9, с, не более | ||
|
абсолютной, объемная доля определяемого ______ _ -1 компонента, млн |
относитель ной, % |
приведе нной1), % | |||
|
ТХ6373 |
от 0 до 10 включ. |
— |
— |
±20 | |
|
св. 10 до 100 |
— |
±20 |
— |
— | |
|
ИТС2-\О-21 ИТС2- NO-22 |
от 0 до 20 |
±(1+0,1-Свх) |
— |
— |
45 |
1) Приведенная к максимальному значению поддиапазона измерений Свх - объемная доля определяемого компонента на входе ПИП, млн-1
Таблица 15 - Метрологические характеристики ИК объемной доли диоксида азота
|
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля определяемого ______ _ -1 компонента, млн |
Пределы допускаемой основной погрешности |
Время установлени я показаний То.9, с, не более | ||
|
абсолютной, объемная доля определяемого ______ _ -1 компонента, млн |
относительн ой, % |
приведе нной1), % | |||
|
ТХ6373 |
от 0 до 1 включ. св. 1 до 20 |
— — |
— ±20 |
±20 — |
— |
|
ИТС2-\О2-23 ИТС2- NO2-24 |
от 0 до 20 |
±(0,5+0,1-Свх) |
— |
— |
45 |
1) Приведенная к максимальному значению поддиапазона измерений Свх - объемная доля определяемого компонента на входе ПИП, млн-1
Таблица 16 - Метрологические характеристики ИК объемной доли сероводорода
|
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля определяемого ______ _ -1 компонента, млн |
Пределы допускаемой основной погрешности |
Время установления показаний, с, не более | ||
|
абсолютной, объемная доля определяемого ______ _ -1 компонента, млн |
относите льной, % |
приведен ной1), % | |||
|
ИТС2-Н28-17 |
от 0 до 10 включ. |
±1,5 |
— |
— |
45 ( То, 9) |
|
ИТС2- H2S-18 |
от 10 до 100 |
— |
±15 |
— | |
|
ТХ6373 |
от 0 до 10 включ. от 10 до 50 |
— — |
— ±20 |
±20 — |
20 (То,бз) |
1) Приведенная к максимальному значению поддиапазона измерений
Таблица 17 - Вариация показаний по ИК объемной доли газов
|
Определяемый компонент |
Первичный измерительный преобразователь |
Пределы допускаемой вариации выходного сигнала, в долях от пределов основной погрешности |
|
Объемная доля метана |
ИДИ 10 |
0,5 |
|
ДМС 01 | ||
|
ДМС 03, ДМС 03Э | ||
|
ИМРШ | ||
|
МИК-01 | ||
|
ИТС2-СН4-01, ИТС2-СН4-03, ИТС2-СН4-25 | ||
|
ТХ6383, ТХ6386, ТХ6387 | ||
|
ТХ6363 |
0,3 | |
|
СКПД |
— | |
|
СКПА | ||
|
СГА | ||
|
Объемная доля диоксида углерода |
ИДИ 20 |
0,5 |
|
ИТС2-СО2-19 | ||
|
ТХ6363 |
0,3 | |
|
СКПА |
— | |
|
СГА | ||
|
ДОУИ | ||
|
ТХ6373 | ||
|
ИТС2-СО-11 | ||
|
СКПД |
— | |
|
СКПА | ||
|
СГА | ||
|
Объемная доля кислорода |
ДКИ |
0,5 |
|
ТХ6373 | ||
|
ИТС2-О2-15 | ||
|
СКПД |
— | |
|
СКПА | ||
|
СГА | ||
|
Объемная доля водорода |
ТХ6373 |
0,5 |
|
ИТС2-Н2-27, ИТС2-Н2-28 | ||
|
СКПА |
— | |
|
Объемная доля оксида азота |
ТХ6373 |
0,5 |
|
ИТС2-ЫО-21, ИТС2-\О-22 | ||
|
Объемная доля диоксида азота |
ТХ6373 |
0,5 |
|
ИТС2-ЫО2-23, ИТС2^О2-24 | ||
|
Объемная доля сероводорода |
ТХ6373 |
0,5 |
|
ИТС2-Н28-17, ИТС2- H2S-18 |
Таблица 18 - Пределы допускаемой дополнительной погрешности измерений при отклонении температуры окружающей среды от нормальной области значений в рабочих условиях
эксплуатации для ИК объемной доли газов и скорости воздушного потока
|
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
|
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля |
относительная, % | ||
|
Объемная доля метана |
ИДИ-10 |
0,5 1) |
— |
— |
|
ИДИ-10с |
1,0 1) |
— |
— | |
|
ДМС 01 |
1,0 1) |
— |
— | |
|
ДМС 03, ДМС 03Э |
— |
±0,2 % (от 0 до 2,5 %) 1) ±6 % (от 5 до 100 %) 1) |
— | |
|
МИК-01 |
— |
±0,2 % (от 0 до 2 % включ.) 1) |
±10 % (св. 2 до 100 %) 1) | |
|
СКПА |
— |
— |
— | |
|
СКПД |
1,0 1) |
— |
— | |
|
ИМРШ |
— |
±0,2 % (от 0 до 2 % включ.) 1) |
±10 % (св. 2 до 2,5 %) 1) | |
|
ИТС2-СН4-01, ИТС2-СН4-03, |
1,01) |
— |
— | |
|
ИТС2-СН4-25 |
0,51) | |||
|
ТХ6383, ТХ6386, ТХ6387 |
1,0 1) |
— |
— | |
|
ТХ6363 |
0,51) |
— |
— | |
|
СГА |
0,51) |
— |
— | |
|
Объемная доля оксида углерода |
ДОУИ |
0,8 1) |
— |
— |
|
СКПА |
— |
— |
— | |
|
СКПД |
1,0 1) |
— |
— | |
|
ТХ6373 |
1,0 1) |
— |
— | |
|
ИТС2-СО-11 |
0,41) |
— |
— | |
|
СГА |
0,51) |
— |
— | |
|
СДТГ |
0,5 1) |
— |
— | |
|
Объемная доля диоксида углерода |
ИДИ-20 |
0,5 1) |
— |
— |
|
СКПА |
— |
— |
— | |
|
ИТС2-СО2-19 |
0,51) | |||
|
ТХ6363 |
0,51) |
— |
— | |
|
СГА |
0,5 1) |
— |
— | |
|
Объемная доля кислорода |
ДКИ |
0,5 1) |
— |
— |
|
СКПА |
— |
— |
— | |
|
СКПД |
1,0 1) |
— |
— | |
|
ТХ6373 |
1,0 1) |
— |
— | |
|
ИТС2-О2-15 |
0,4 1) |
— |
— | |
|
СГА |
0,5 1) |
— |
— | |
|
СДТГ |
0,5 1) |
— |
— | |
|
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
|
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля |
относительная, % | ||
|
Скорость воздушного потока |
СД-1.В |
— |
— |
— |
|
СДСВ 01 |
0,5 |
— |
— | |
|
Объемная доля диоксида азота |
ТХ6373 |
1,0 1) |
— |
— |
|
ИТС2-ЫО2-23, ИТС2-ЫО2-24 |
0,4 1) |
— |
— | |
|
Объемная доля оксида азота |
ТХ6373 |
1,0 1) |
— |
— |
|
ИТС2-\О-21, ИТС2-\О-22 |
0,4 1) |
— |
— | |
|
Объемная доля водорода |
СКПА |
— |
— |
— |
|
ТХ6373 |
1,0 1) |
— |
— | |
|
ИТС2-Н2-27, ИТС2-Н2-28 |
0,4 1) |
— |
— | |
|
Объемная доля сероводорода |
ИТС2-Н28-17, ИТС2-Н28-18 |
0,4 1) |
— |
— |
|
ТХ6373 |
1,0 1) | |||
Примечания:
1) - на каждые 10 °С;
2) - в указанном поддиапазоне измерений объемной доли определяемого компонента
Таблица 19 - Пределы допускаемой дополнительной погрешности измерений при отклонении температуры окружающей среды от нормальной области значений в рабочих условиях эксплуатации для ИК давления
|
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | |
|
в долях от пределов допускаемой основной погрешности |
приведенная2 1 3), % | |
|
МИДА-13П |
— |
от ±0,01 до ±0,25 (в зависимости от модели и настройки) 1) |
|
ТХ6143 |
— |
±0,062) |
|
СКПД |
1,0 1) |
— |
|
МИДА-15 |
— |
от ±0,01 до ±0,1 (в зависимости от основной погрешности) 1) |
|
СКПА |
— |
— |
Примечания:
Таблица 20 - Пределы допускаемой дополнительной погрешности измерений от изменения влажности окружающей среды в рабочих условиях эксплуатации для ИК объемной доли газов и скорости воздушного потока ______________________________________________________
|
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
|
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля, % |
относительная, % | ||
|
Объемная доля метана |
ИДИ-10 |
0,2 1) |
— |
— |
|
ИДИ-10с |
0,4 1) |
— |
— | |
|
ДМС 01 |
1,0 |
— |
— | |
|
ДМС 03, ДМС 03Э |
— |
±0,2 % (от 0 до 2,5 %) 2) ±6 % (от 5 до 100 %) 2) |
— | |
|
МИК-01 |
— |
±0,2 % (от 0 до 2 % включ.) 2) |
±15 % (св. 2 до 100 %) 2) | |
|
СКПА |
— |
— |
— | |
|
ИМРШ |
— |
— |
— | |
|
СКПД |
1,0 |
— |
— | |
|
ИТС2-СН4-01, ИТС2-СН4-03 |
1,0 2) |
— |
— | |
|
ИТС2-СН4-25 |
0,4 4) |
— |
— | |
|
ТХ6363,ТХ6383, ТХ6386, ТХ6387 |
0,5 |
— |
— | |
|
СГА |
0,5 3) |
— |
— | |
|
Объемная доля оксида углерода |
ДОУИ |
0,5 1) |
— |
— |
|
СКПА |
- |
— |
— | |
|
СКПД |
1,0 |
— |
— | |
|
ТХ6373 |
0,4 4) |
— |
— | |
|
ИТС2-СО-11 |
0,4 4) |
— |
— | |
|
СГА |
0,5 3) |
— |
— | |
|
СДТГ |
0,5 2) |
— |
— | |
|
Объемная доля диоксида углерода |
ИДИ-20 |
0,2 |
— |
— |
|
СКПА |
— |
— |
— | |
|
ИТС2-СО2-19 |
0,4 4) |
— |
— | |
|
ТХ6363 |
0,5 |
— |
— | |
|
СГА |
0,5 3) |
— |
— | |
|
Объемная доля кислорода |
ДКИ |
0,5 |
— |
— |
|
СКПА |
— |
— |
— | |
|
СКПД |
1,0 |
— |
— | |
|
ТХ6373 |
0,5 |
— |
— | |
|
ИТС2-О2-15 |
0,4 4) |
— |
— | |
|
СГА |
0,5 3) |
— |
— | |
|
СДТГ |
0,5 2) |
— |
— | |
|
Скорость воздушного потока |
СД-1.В |
— |
— |
— |
|
СДСВ 01 |
0,5 |
— |
— | |
|
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
|
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля, % |
относительная, % | ||
|
Объемная доля диоксида азота |
ТХ6373 |
0,5 |
— |
— |
|
KTC2-NO2-23, KTC2-NO2-24 |
0,4 4) |
— |
— | |
|
Объемная доля оксида азота |
ТХ6373 |
0,5 |
— |
— |
|
ИТС2-\О-21, ИТС2-\О-22 |
0,4 4) |
— |
— | |
|
Объемная доля водорода |
СКПА |
— |
— |
— |
|
ТХ6373 |
0,5 |
— |
— | |
|
ИТС2-Н2-27, ИТС2-Н2-28 |
0,4 4) |
— |
— | |
|
Объемная доля сероводорода |
ТХ6373 |
0,5 |
— |
— |
|
ИТС2-Н28-17, ИТС2-Н28-18 |
0,4 4) |
— |
— | |
Примечания:
1) - на каждые 10 %
2) - в указанном поддиапазоне измерений объемной доли определяемого компонента
3) - на каждые 5 %
4) - на каждые 15 %
Таблица 21 - Пределы допускаемой дополнительной погрешности измерений от изменения атмосферного давления в рабочих условиях эксплуатации для ИК объемной доли газов
|
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
|
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля, % |
относительная, % | ||
|
Объемная доля метана |
ИДИ-10 |
0,4 1) |
— |
— |
|
ИДИ-10с |
0,8 1) |
— |
— | |
|
ДМС 01 |
1,0 |
— |
— | |
|
ДМС 03 |
— |
±0,2 % (от 0 до 2,5 %) 2) ±6 % (от 5 до 100 %) 2) |
- | |
|
МИК-01 |
— |
±0,2 % (от 0 до 2 % включ.) 2) |
±30 % (св. 2 до 100 %) 2) | |
|
СКПА |
— |
— |
— | |
|
СКПД |
0,5 1) |
— |
— | |
|
ИМРШ |
— |
±0,2 % (от 0 до 2 % включ.) 2) |
±30 % (св. 2 до 2,5 %) 2) | |
|
ИТС2-СН4-01, ИТС2-СН4-03, |
1,0 |
— |
— | |
|
ИТС2-СН4-25 |
0,2 3) |
— |
— | |
|
ТХ6363, ТХ6383, ТХ6386, ТХ6387 |
— |
— |
— | |
|
СГА |
0,5 4) | |||
|
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
|
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля, % |
относительная, % | ||
|
Объемная доля оксида углерода |
ДОУИ |
0,4 1) |
— |
— |
|
СКПД |
0,5 1) |
— |
— | |
|
СКПА |
— |
— |
— | |
|
ТХ6373 |
— |
— |
— | |
|
ИТС2-СО-11 |
0,2 3) |
— |
— | |
|
СГА |
0,5 4) |
— |
— | |
|
СДТГ |
— |
— |
— | |
|
Объемная доля диоксида углерода |
ИДИ-20 |
0,4 1) |
— |
— |
|
СКПА |
— |
— |
— | |
|
ИТС2-СО2-19 |
2,0 |
— |
— | |
|
ТХ6363 |
— |
— |
— | |
|
СГА |
0,5 4) |
— |
— | |
|
Объемная доля кислорода |
ДКИ |
0,2 1) |
— |
— |
|
СКПД |
0,5 1) |
— |
— | |
|
СКПА |
— |
— |
— | |
|
ТХ6373 |
— |
— |
— | |
|
ИТС2-О2-15 |
0,2 3) |
— |
— | |
|
СГА |
0,5 4) |
— |
— | |
|
СДТГ |
— |
— |
— | |
|
Объемная доля диоксида азота |
ТХ6373 |
— |
— |
— |
|
ИТС2-ЫО2-23, ИТС2-\О2-24 |
0,2 3) |
— |
— | |
|
Объемная доля оксида азота |
ТХ6373 |
— |
— |
— |
|
ИТС2-\О-21, ИТС2-\О-22 |
0,2 3) |
— |
— | |
|
Объемная доля водорода |
СКПА |
— |
— |
— |
|
ТХ6373 |
— |
— |
— | |
|
ИТС2-Н2-27, ИТС2-Н2-28 |
0,2 3) |
— |
— | |
|
Объемная доля сероводорода |
ТХ6373 |
— |
— |
— |
|
ИТС2-Н2Б-17, ИТС2-Н2Б-18 |
0,2 3) |
— |
— | |
Примечания:
1) - на каждые 3.3 кПа
2) - в указанном поддиапазоне измерений объемной доли определяемого компонента
3) - на каждые 4 кПа
4) - на каждые 8 кПа
Таблица 22 - Остальные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время срабатывания автоматической газовой защиты по метану, с, не более |
15 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации автоматической газовой защиты по метану, объемная доля, % |
±0,1 |
Таблица 23 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон настройки порогов срабатывания сигнализации, объемная доля метана, % |
от 0,5 до 2,0 |
|
Время прогрева ПИП, входящих в состав ИК системы АСКУ, мин, не более |
в соответствии с эксплуатационной документацией ПИП |
|
Напряжение питания / ток потребления, В / мА, не более - ПИП - модулей подземных контроллеров - источников питания подземной части системы |
в соответствии с эксплуатационной документацией ПИП 7,5 / 125 18 / 80 36 / 300 127 / 100 |
|
Номинальное напряжение питания элементов наземной части системы АСКУ, В |
220 |
|
Длительность питания от аккумуляторных батарей элементов подземной части системы, ч, не менее |
8 |
|
Расстояние между источниками питания и датчиками, км, не более |
5 |
|
Сечение линий питания, мм2, не менее |
0,5 |
|
Максимальное отношение индуктивности к емкости для линии питания, мГн/Ом |
47 |
|
Максимальная емкость линии питания, мкФ |
19,5 |
|
Скорость передачи данных между подземными и наземными вычислительными устройствами: - медь, бод, не менее - оптика, Мбит/с, не менее |
600 100 |
|
Скорость передачи данных между распределенными модулями подземного вычислительного кластера / максимальное расстояние между модулями подземного вычислительного кластера, Кбод / км |
125 - 10 / 0,5 - 4,5 |
|
Расстояние от датчиков до подземных вычислительных устройств, км, не более |
3 |
|
Длина линий связи между подземными и наземными вычислительными устройствами, км, не более - медь - оптика |
15 10 |
|
Расстояние между подземными вычислительными устройствами и исполнительными устройствами, км, не более |
1 |
|
Наименование характеристики |
Значение |
|
Расстояние между подземными вычислительными устройствами и блоками промежуточного реле, км, не более |
1 |
|
Расстояние между блоками промежуточного реле и управляемой аппаратурой электроснабжения, м, не более |
10 |
|
Сечение подземных медных линий передачи данных, мм2, не менее |
0,5 |
|
Габаритные размеры, (Д*Ш*В), мм, не более - ПИП - Модуль ввода / вывода РС21-1 - Дисплейный модуль PC21-2D - Модуль телеметрии РС21-2Т - Модуль преобразования Modbus в Canbus MW-MC - Модуль преобразования Canbus в Modbus MW-MS - Модуль преобразования Canbus в Ethernet IP MW-EIP - Модуль медиаконвертора MW-МК - Источник питания с батарейной поддержкой - Источник питания без батарейной поддержки - Барьер искробезопасности БИБ - Преобразователь интерфейсов ИПИ - Преобразователь интерфейсов ИПИ.МВ.1 - Преобразователь интерфейсов ИПИ.МВ.3 - Модуль контроля и управления МКУ - Модуль преобразования Modbus в Canbus PC21-1.2- RS485 - Модуль усилителя Canbus PC21-1.2-CAN - Модуль аналогового и дискретного ввода PC21-1.2- AI/DI - Модуль дискретного вывода PC21 -1.2-DO |
в соответствии с эксплуатационной документацией ПИП 300x150x100 200x150x75 400x250x200 205x125x70 205x125x70 205x125x70 160x175x50 660x350x200 254x285x137 100x100x100 300x300x150 100x100x20 100x100x20 100x100x20 125x100x20 100x100x20 200x100x20 160x100x20 |
|
Масса, кг, не более - ПИП - Модуль ввода / вывода РС21-1 - Дисплейный модуль PC21-2D - Модуль телеметрии РС21-2Т - Модуль преобразования Modbus в Canbus MW-MC - Модуль преобразования Canbus в Modbus MW-MS - Модуль преобразования Canbus в Ethernet IP MW-EIP - Модуль медиаконвертора MW-МК - Источник питания с батарейной поддержкой - Источник питания без батарейной поддержки - Барьер искробезопасности БИБ - Преобразователь интерфейсов ИПИ - Преобразователь интерфейсов ИПИ.МВ.1 - Преобразователь интерфейсов ИПИ.МВ.3 - Модуль контроля и управления МКУ - Модуль преобразования Modbus в Canbus PC21-1.2- RS485 - Модуль усилителя Canbus PC21-1.2-CAN - Модуль аналогового и дискретного ввода PC21-1.2- |
в соответствии с эксплуатационной документацией ПИП 3,0 3,0 3,0 0,75 0,75 0,75 1,3 550 10,0 1,0 8 0,2 0,2 0,2 0,75 0,75 0,75 |
|
Наименование характеристики |
Значение |
|
AI/DI - Модуль дискретного вывода PC21 -1.2-DO |
0,75 |
|
Потребляемая мощность | |
|
- ПИП - Модуль ввода / вывода РС21-1, мВт, не более - Дисплейный модуль PC21-2D, мВт, не более - Модуль телеметрии РС21-2Т, мВт, не более - Модуль преобразования Modbus в Canbus MW-MC, мВт, не более - Модуль преобразования Canbus в Modbus MW-MS мВт, не более - Модуль преобразования Canbus в Ethernet IP MW-EIP мВт, не более - Модуль медиаконвертора MW-МК мВт, не более - Линия связи CAN bus, мВт, не более - Барьер искробезопасности БИБ, Вт, не более - Преобразователь интерфейсов ИПИ, мВт, не более - Преобразователь интерфейсов ИПИ.МВ.1, мВт, не более - Преобразователь интерфейсов ИПИ.МВ.3, мВт, не более - Модуль контроля и управления МКУ, мВт, не более - Модуль преобразования Modbus в Canbus PC21-1.2-RS485, мВт, не более - Модуль усилителя Canbus PC21-1.2-CAN, мВт, не более - Модуль аналогового и дискретного ввода PC21-1.2-AI/DI, мВт, не более - Модуль дискретного вывода PC21-1.2-DO, мВт, не более |
в соответствии с эксплуатационной документацией ПИП 1000 1000 1000 1000 1000 1000 3000 1000 40 2969 800 800 800 1000 1000 1000 1000 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254-15 - аппаратура подземной части - аппаратура наземной части |
IP54 - IP65 IP20 - IP44 |
|
Условия эксплуатации: - ПИП |
в соответствии с эксплуатационной документацией ПИП |
|
Прочая аппаратура подземной части: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, %, не более |
от 0 до +35 от 87,8 до 119,7 98 (без конденсации влаги) |
|
Аппаратура наземной части: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, % |
от +10 до +40 от 90 до 110 от 30 до 70 |
Таблица 24 - Показатели надежности системы АСКУ
|
Наименование характеристики |
Значение |
|
Наработка на отказ, часов, не менее - ПИП - Модули подземного контроллера Minewatch РС21 - Источники питания - Барьер искробезопасности |
в соответствии с эксплуатационной документацией ПИП 45000 45000 45000 |
|
Средний срок службы, лет, не менее - ПИП - Модули подземного контроллера Minewatch РС21 - Источники питания - Барьер искробезопасности |
в соответствии с эксплуатационной документацией ПИП 5 5 (3 - для аккумуляторов) 5 |
Таблица 25 - Характеристики структуры системы АСКУ
|
Наименование устройства |
Связь с поверхностью | ||
|
SAP (витая пара) / Ethernet IP |
Оптика | ||
|
Подземный кластер Minewatch РС21, шт., не более |
240 |
2040 | |
|
Модуль ввода/вывода РС21-1, шт., не более |
1680 |
12240 | |
|
Дисплейный модуль PC21-CD, шт., не более |
240 |
2040 | |
|
Телеметрия |
Модуль телеметрии РС21-2Т шт., не более |
240 |
- |
|
Модуль MW-EIP шт., не более |
- |
255 | |
|
Модуль ДД.МТ, шт., не более |
- |
255 | |
|
Модуль преобразования Canbus в Modbus MW-MS, шт., не более |
2040 | ||
|
Модуль преобразования Modbus в Canbus MW-MC шт., не более |
2040 | ||
|
Модуль медиаконвертора MW-MK |
не ограничено | ||
|
Модуль преобразования Modbus в Ethernet IP ИПИ.М, шт., не более |
240 |
- | |
|
Модуль медиаконвертора ИПИ.МК.ХХХХ, шт., не более |
- |
не ограничено | |
|
Преобразователь интерфейсов ИПИ, шт., не более |
не ограничено |
- | |
|
Преобразователь интерфейсов ИПИ.МВ.1, шт., не более |
не ограничено |
- | |
|
Преобразователь интерфейсов ИПИ.МВ.3, шт., не более |
не ограничено |
- | |
|
Модуль преобразования Modbus в Canbus PC21-1.2-RS485, шт., не более |
- |
2040 | |
|
Модуль усилителя Canbus PC21-1.2-CAN, шт., не более |
- |
2040 | |
|
Модуль аналогового и дискретного ввода PC21-1.2-AI/DI, шт., не более |
- |
2040 | |
|
Модуль дискретного вывода PC21-1.2-DO, шт., не более |
- |
2040 | |
|
Аналоговые датчики, шт., не более |
23520 |
171360 | |
|
Дискретные датчики типа "сухой контакт", шт., не более |
23520 |
171360 | |
|
Релейные выходы, шт., не более |
10080 |
73440 | |
|
Аналоговые выходы, шт., не более |
3360 |
24480 | |
|
Барьер искробезопасности БИБ, шт. |
4 |
- | |
|
Сервер приема, хранения и передачи информации СПХПИ |
2 |
2 | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и методом термопечати на шильд с заводским номером.
Комплектность
Таблица 26 - Комплект поставки системы АСКУ
|
Наименование |
Обозначение |
Количество |
|
Система диспетчерского контроля и управления горным предприятием автоматизированная АСКУ модели АСКУ 5.0 |
- |
1 шт. 1) |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
АСКУ. 85241828.314870.9032 89 000РЭ |
1 экз. |
|
1) Состав определяется Техническим проектом для конкретного Заказчика | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации АСКУ. 85241828.314870. 9032 89 000РЭ (Редакция 3) раздел 8 «Принцип работы. Краткое описание элементов».
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ТУ 3148-001-85241828-2016 Системы диспетчерского контроля и управления горным предприятием автоматизированные АСКУ модели АСКУ 5.0. Технические условия.
