Штангенглубиномеры с отсчетом по нониусу ШГ
| Номер в ГРСИ РФ: | 71121-18 |
|---|---|
| Категория: | Глубиномеры |
| Производитель / заявитель: | ЗАО "Кировский завод "Красный инструментальщик", г.Киров |
Штангенглубиномеры ШГ с отсчётом по нониусу (далее - штангенглубиномеры) предназначены для измерения глубины, высоты изделий и расстояний до выступов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71121-18 |
| Действует | по 21.05.2024 |
| Наименование | Штангенглубиномеры с отсчетом по нониусу |
| Модель | ШГ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2c2a7224-ee04-eca9-6da7-b51717cb236c |
Производитель / Заявитель
ООО "НПО "КировИнструмент", г.Киров; ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г.Киров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5630
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5485 (97%) |
| Неуспешных поверок (СИ непригодно) | 145 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
71121-18: Описание типа
2020-71121-18.pdf
|
Скачать | 74.7 КБ | |
|
71121-18: Методика поверки
2021-mp71121-18.pdf
|
Скачать | 66.2 КБ |
Описание типа
Назначение
Штангенглубиномеры ШГ с отсчётом по нониусу (далее - штангенглубиномеры) предназначены для измерения глубины, высоты изделий и расстояний до выступов.
Физическая величина - длина (мм).
Описание
Принцип действия основан на измерении величины продольного перемещения подвижной рамки.
Штангенглубиномер состоит из рамки, в пазу которой перемещается штанга. На штанге нанесена шкала для отсчета измеряемой величины. Отсчет производится по шкале штанги путем совмещения штрихов штанги со штрихами нониуса, закрепленного неподвижно на рамке штангенглубиномера. Для стопорения рамки в любом положении в пределах диапазона измерений служит винт.
Штангенглубиномеры выпускаются в следующих модификациях - ШГ-160, ШГ-200, ШГ-250, ШГ-300, ШГ-400, ШГ-630, которые отличаются друг от друга диапазоном измерения, погрешностью, габаритными размерами и массой.
Штангенглубиномеры выпускаются под товарным знаком 1Л.

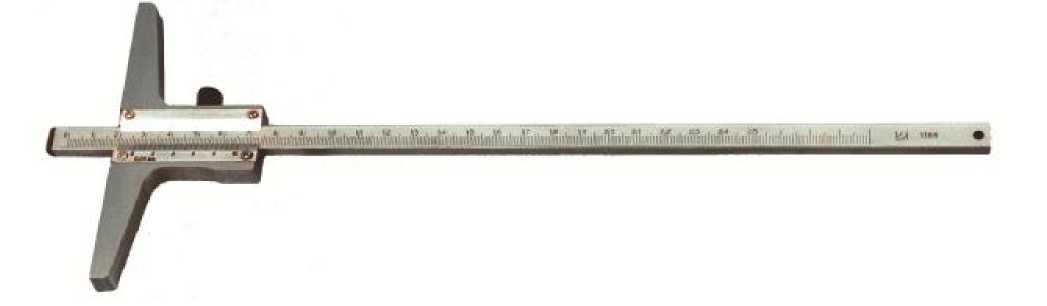

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид штангенглубиномера шг с отсчётом по нониусу
Пломбирование штангенглубиномеров не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
ШГ- 160 |
ШГ- 200 |
ШГ- 250 |
ШГ- 300 |
ШГ- 400 |
ШГ- 630 | |
|
Диапазон измерений, мм |
от 0 до 160 |
от 0 до 200 |
от 0 до 250 |
от 0 до 300 |
от 0 до 400 |
от 0 до 630 |
|
Значение отсчета по нониусу, мм |
0,05 | |||||
|
Наименование характеристики |
Значение | |||||
|
ШГ- 160 |
ШГ- 200 |
ШГ- 250 |
ШГ- 300 |
ШГ- 400 |
ШГ- 630 | |
|
Длина измерительной поверхности рамки, мм, не менее |
120 |
175 | ||||
|
Отклонение от плоскостности измерительной поверхности рамки, мм |
0,006 | |||||
|
Отклонение от плоскостности измерительной поверхности штаги, мм |
0,004 | |||||
|
Параметр шероховатости измерительной поверхности рамки, мм |
Rа<0,08 | |||||
|
Параметр шероховатости измерительной поверхности штанги, мм |
Rа<0,16 | |||||
|
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги штангенглубиномера, мм, не более |
0,25 | |||||
|
Угол плоскости шкалы нониуса относительно плоскости шкалы штанги, °, не более |
30 | |||||
|
Ширина штрихов шкал штанги и нониуса, мм |
от 0,08 до 0,20 | |||||
|
Разность ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса одного штангенглубиномера, не более, мм |
0,03 | |||||
Таблица 2 - Пределы допускаемой абсолютной погрешности штангенглубиномеров
|
Наименование характеристики |
Значение на участке шкалы | |
|
От 0 до 400 мм включ. |
Св. 400 до 630 мм | |
|
Пределы допускаемой абсолютной погрешности штангенглубиномеров при температуре окружающей среды от плюс 10 °С до плюс 30 °С и относительной влажности до 80 % при температуре плюс 25 °С, мм |
±0,05 |
±0,10 |
Примечание - погрешность приведена как при затянутом, так и при незатянутом зажиме рамки.
Таблица 3 - Основные технические характеристики
|
Модификация |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
Средний срок службы, лет, не менее |
Условия эксплуатации | |
|
Температура окружающего воздуха, °С |
Относительная влажность воздуха, % не более | ||||
|
ШГ-160 |
250x120x11,4 |
0,30 |
5 |
от +10 до +40 |
80 |
|
ШГ-200 |
290x120x11,4 |
0,31 | |||
|
ШГ-250 |
340x120x11,4 |
0,33 | |||
|
ШГ-300 |
390x120x11,4 |
0,36 | |||
|
ШГ-400 |
490x120x11,4 |
0,39 | |||
|
ШГ-630 |
720x175x11,4 |
0,48 | |||
Знак утверждения типа
наносится на рамку штангенглубиномера методом лазерной гравировки или методом наклейки этикетки, на титульный лист эксплуатационного документа - типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенглубиномер |
ШГ |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
ШГ.000 РЭ |
1 экз. |
Поверка
осуществляется по документу МИ 2196-92 «Штангенглубиномеры. Методика поверки».
Основные средства поверки:
Плита поверочная чугунная класса точности 2, регистрационный номер в Федеральном информационном фонде 65375-16.
Меры длины концевые плоскопараллельные из стали модели КМ класса точности 3 по ГОСТ 9038-90, регистрационный номер в Федеральном информационном фонде 432-92.
Пластина плоская стеклянная ПИ-120 класса точности 2, регистрационный номер в Федеральном информационном фонде 197-70.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 162-90 Штангенглубиномеры. Технические условия
