Модуль инспекционный внутритрубный PS-3
| Номер в ГРСИ РФ: | 71125-18 |
|---|---|
| Производитель / заявитель: | Фирма "Breivoll Inspection Technologies AS", Норвегия |
Модуль инспекционный внутритрубный PS-3 (далее - модуль) предназначен для измерений остаточной толщины стенки трубопроводов, рабочей средой в которых является вода.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71125-18 |
| Наименование | Модуль инспекционный внутритрубный |
| Модель | PS-3 |
| Страна-производитель | НОРВЕГИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ PS3.1 |
Производитель / Заявитель
Фирма "Breivoll Inspection Technologies AS", Норвегия
НОРВЕГИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 71125-18: Описание типа СИ | Скачать | 142.6 КБ | |
| 71125-18: Методика поверки МП АПМ 60-17 | Скачать | 3.1 MБ |
Описание типа
Назначение
Модуль инспекционный внутритрубный PS-3 (далее - модуль) предназначен для измерений остаточной толщины стенки трубопроводов, рабочей средой в которых является вода.
Описание
Принцип действия модуля основан на методе акустического контроля. Импульсные сигналы заданной частоты и мощности вырабатываются генератором импульсов модуля и преобразуются в ультразвуковые колебания пьезоэлектрическими преобразователями. Сформированные ультразвуковые волны проникают в объект контроля и, отражаясь от внешней поверхности трубы, возвращаются обратно. Отраженные от внешней границы стенки трубы волны, накладываются на волны той же длины, идущие от пьезоэлектрических преобразователей. Происходит интерференция двух когерентных волн и в поперечном сечении стенки трубы возникают стоячие волны. В момент окончания зондирующего импульса, переизлученная резонансная энергия от возникших стоячих волн детектируется. По частоте стоячей волн, детектированной в исследуемом участке трубы, определяется остаточная толщина стенки трубы.
При измерениях в модуле формируется энергетический широкополосный - (0,2 - 2,0) МГц - импульс. Создаваемая при этом импульсная энергия содержит гармоники с частотами или длинам волн соответствующими двойной или кратной толщине стенки трубы. При этом частоты следования импульсов выбираются таким образом, чтобы зондирующие импульсы проникали через слоистые неоднородные по составу структуры, что обеспечивает возможность измерений в трубопроводах с внутренними отложениями на стенках.
Конструктивно модуль инспекционный (см. рис. 1) представляет собой ультразвуковой прибор, составными частями которого являются:
- передний центрирующий механизм;
- акустико-резонансный блок;
- электронный блок;
- задний центрирующий механизм.
Инспекционный модуль (ИМ )
П Передний центрирующий i механизм
Акустико -резонансный блок
Электронный блок
Задний центрирующий
механизм
Рисунок 1 - Блок схема модуля инспекционных внутритрубных PS-3

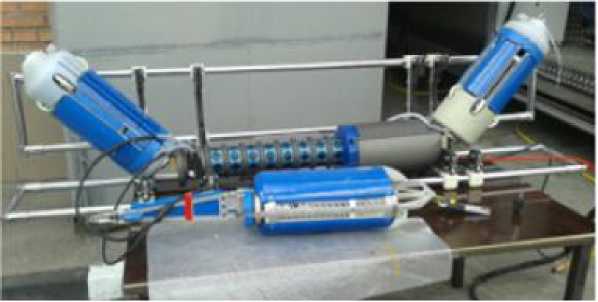

Общий вид модуля приведен на рисунке 2.
Рисунок 2 - Общий вид модуля инспекционного внутритрубного PS-3
Пломбирование модуля инспекционного внутритрубного PS-3 не предусмотрено.
Программное обеспечение
Для осуществления процесса измерений в модуле используется встроенное программное обеспечение «Pipescanner Analysis and Reporting System (PARS)» (далее - ВПО), устанавливаемое в электронный блок. ВПО разработано специально для модуля и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ВПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационное наименование ПО |
Pipescanner Analysis and Reporting System (PARS) |
|
Номер версии (идентификационный номер ПО), не ниже |
2017-2 |
|
Цифровой идентификатор ПО |
1b1888ddca8b35b993aebc121813e4a18 c9e65c7c7ba1350716a1cb846ab616d |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA512 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений остаточной толщины стенки трубопроводов, мм |
от 1,5 до 18,0 |
|
Пределы допускаемой абсолютной погрешности измерений остаточной толщины стенки трубопроводов, мм |
±0,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Внутренний диаметр трубы, мм |
от 290 до 1000 |
|
Потребляемая мощность, кВт, не более |
0,3 |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
285±5 |
|
Диапазон рабочих температур, °С |
от +15 до +35 |
|
Давление рабочей среды, кПа, не более |
300 |
|
Габаритные размеры, мм не более: - длина - диаметр |
2200 200 |
|
Масса, кг, не более |
40 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль инспекционный внутритрубный PS-3 |
- |
1 шт. |
|
Руководство по эксплуатации |
СМВ-160 РЭ |
1 экз. |
|
Обоснование безопасности |
СМВ-160 ОБ |
1 экз. |
|
Схема электрическая принципиальная |
СМВ-167.00.00.000Э3 |
1 экз. |
|
Методика поверки |
МП АПМ 60-17 |
1экз. |
Поверка
осуществляется по документу МП АПМ 60-17 «Модуль инспекционный внутритрубный PS-3.
Методика поверки», утвержденному ООО «Автопрогресс-М» 25.10.2017 г.
Основные средства поверки:
- комплект образцовых ультразвуковых мер КМТ176М1 в диапазоне толщин от 1 до 18 мм, погрешность от 0,3 до 0,7% (рег. № 6578-78)
- линейка измерительная металлическая (0-1000) мм (рег.№ 20048-05)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация «BREIVOLL INSPECTION TECHNOLOGIES AS», Норвегия
